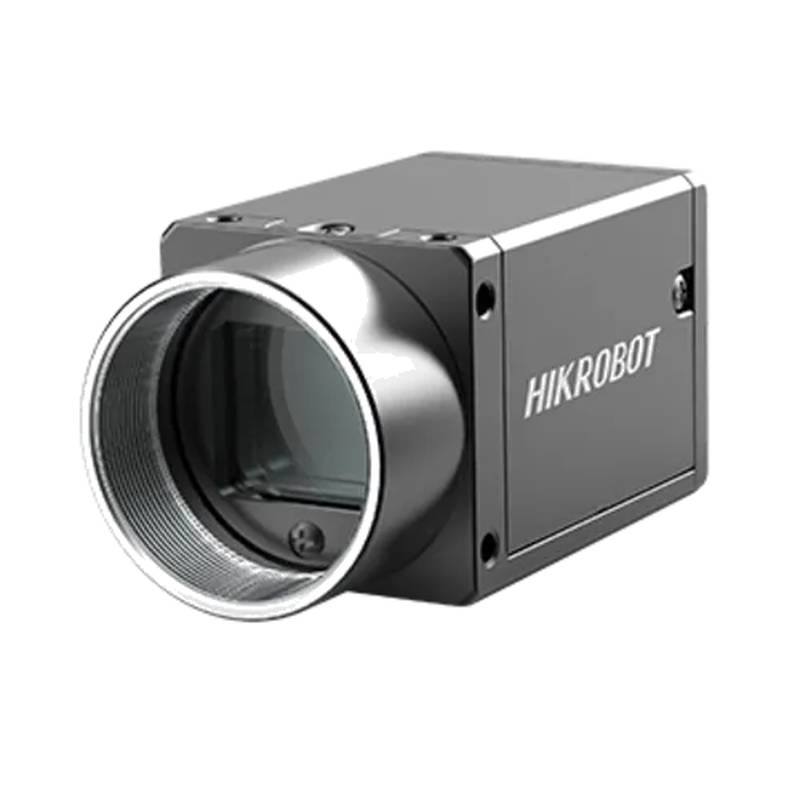

HIKROBOT MV-CH089-10GM 8.9MP GigE 머신 비전 카메라 흑백

HIKROBOT MV-CH089-10GM은 고해상도 산업 검사 및 자동화 작업을 위해 설계된 8.9MP 흑백 GigE 머신 비전 카메라입니다. 이 카메라는 가장 작은 이상 현상까지 식별하기 위해 명확하고 정밀한 이미지 획득이 가장 중요한 다양한 제조 분야에서 품질 관리, 결함 탐지 및 공정 모니터링에 중요한 역할을 합니다. 신뢰할 수 있는 비전 솔루션을 찾는 엔지니어와 구매 전문가에게는 이 카메라의 사양과 기능을 이해하는 것이 필수적입니다. 이 문서는 MV-CH089-10GM에 대한 포괄적인 개요를 제공하며, 기술 사양을 상세히 설명하고 주요 설계 및 성능 특징을 강조하며, 응용 시나리오를 살펴보고, 선택 권장 사항을 제공하며, 정보에 입각한 의사 결정을 촉진하기 위해 자주 묻는 질문을 다룹니다.

제품 유형 및 카테고리 포지셔닝

HIKROBOT MV-CH089-10GM은 고해상도 흑백 센서를 갖춘 GigE(기가비트 이더넷) 머신 비전 카메라로 분류됩니다. GigE 비전 카메라는 데이터 전송을 위해 이더넷 인터페이스를 활용하며, 구형 인터페이스에 비해 속도, 케이블 길이 및 시스템 통합 측면에서 장점을 제공합니다. 8.9메가픽셀 센서를 특징으로 하는 이 특정 모델은 머신 비전 카메라 시장의 고해상도 부문에 위치하며 뛰어난 디테일을 요구하는 응용 분야에 적합합니다. 머신 비전 카메라의 일반적인 분류에는 인터페이스 유형(GigE, USB3 Vision, CoaXPress), 센서 유형(흑백, 컬러) 및 해상도가 포함됩니다. MV-CH089-10GM이 흑백 GigE 카메라로 지정된 것은 색상 정보가 중요하지 않고 최대 감도 및 디테일 캡처가 우선시되는 응용 분야에 적합함을 나타냅니다. 이러한 분류를 바탕으로 8.9MP 해상도는 미세한 특징을 식별해야 하는 복잡한 검사 작업에 강력한 경쟁력을 갖게 합니다.

기술 사양

센서 해상도: 8.9 MP

센서 유형: 흑백 CMOS

픽셀 크기: 3.45 µm × 3.45 µm

인터페이스: GigE

최대 프레임 속도: 10 fps (전체 해상도 기준)

셔터 유형: 글로벌 셔터

노출 제어: 수동/자동 노출

게인 제어: 수동/자동 게인

다이내믹 레인지: 71 dB

감도 (50% 알베도): 0.1 lx

비트 심도: 8/10/12-bit

렌즈 마운트: C-mount

전원 공급 장치: DC 12-24 V

소비 전력: 최대 6 W

작동 온도: -20°C ~ 60°C

보관 온도: -30°C ~ 80°C

크기: 50 mm × 50 mm × 60 mm

무게: 약 120 g

보호 등급: IP30

지원 프로토콜: GigE Vision, GenICam

동기화: 하드웨어 트리거, 소프트웨어 트리거

기술적 하이라이트

MV-CH089-10GM은 모션 블러 없이 빠르게 움직이는 물체를 포착하는 데 중요한 글로벌 셔터 메커니즘을 특징으로 합니다. 8.9 MP 전체 해상도에서 초당 최대 10프레임의 프레임 속도를 제공하는 이 카메라는 역동적인 산업 공정의 중요한 세부 정보를 정밀하게 기록하여 고속 응용 분야에서 정확한 분석 및 품질 관리를 가능하게 합니다. 글로벌 셔터 설계는 롤링 셔터 효과로 인한 미세한 왜곡조차도 검사 정확도를 저해할 수 있는 응용 분야를 위한 근본적인 엔지니어링 선택입니다.

-20°C ~ 60°C의 견고한 작동 온도 범위와 50 mm × 50 mm × 60 mm의 컴팩트한 폼 팩터는 기후 조건이 잘 관리되지 않는 환경을 포함하여 다양한 산업 환경에 통합하기에 적합합니다. 이러한 구조적 및 환경적 탄력성은 까다로운 제조 환경에서 신뢰성과 적용 가능성을 높여 일관된 성능과 유지 보수 필요성 감소에 기여합니다.

응용 시나리오

고해상도 PCB 검사: 8.9 MP 흑백 센서는 인쇄 회로 기판의 복잡한 세부 사항을 캡처하여 솔더 브리지, 들뜬 패드 또는 부품 정렬 불량과 같은 미세한 결함을 감지합니다. 0.1 lx의 감도는 까다로운 조명 조건에서도 선명한 이미징을 가능하게 하여 광범위한 조명 설정의 필요성을 줄이고 검사 시스템의 서비스 수명을 연장합니다. 자동 조립 검증: 글로벌 셔터와 전체 해상도에서 10 fps의 프레임 속도를 갖춘 MV-CH089-10GM은 자동 조립 공정 중 소형 부품의 올바른 배치 및 방향을 정밀하게 검증합니다. 모션 블러를 최소화하는 카메라의 능력은 일관된 정확도를 보장하며, 이는 직접적으로 조립 오류를 줄이고 제품 품질을 향상시킵니다. 표면 결함 탐지: 이 머신 비전 카메라는 제조된 제품의 표면에서 미세한 결함, 긁힘 또는 불일치를 검사하는 데 이상적입니다. 8.9 MP 해상도는 저해상도 카메라가 놓칠 수 있는 결함을 식별하는 데 필요한 선명도를 제공하여 제품 품질 향상 및 폐기율 감소로 이어집니다. 계측 및 측정: 3.45 µm × 3.45 µm의 정밀한 픽셀 크기는 적절한 광학 장치 및 보정과 결합될 때 산업 환경에서 정확한 치수 측정을 가능하게 합니다. 이 기능은 부품이 엄격한 공차 요구 사항을 충족하도록 보장하여 비용이 많이 드는 재작업을 최소화함으로써 품질 관리를 지원합니다.

선택 권장 사항

적합한 용도: HIKROBOT MV-CH089-10GM은 고해상도 이미징과 정밀한 결함 탐지가 필요한 응용 분야, 특히 전자 제품 제조 및 자동 조립 분야에 매우 적합합니다. 8.9 MP 해상도와 글로벌 셔터는 빠르게 움직이거나 복잡한 세부 사항의 선명한 이미지를 위해 모션 블러를 최소화합니다. -20°C ~ 60°C의 작동 온도 범위는 다양한 공장 현장 조건에 대한 적응성을 추가로 나타냅니다. 부적합한 용도: 이 모델은 결함 식별을 위해 색상 정보가 필요한 응용 분야나 추가적인 냉각 솔루션 없이 60°C를 초과하는 매우 높은 주변 온도를 가진 환경에는 이상적이지 않습니다. 또한, 10 fps는 많은 작업에 충분하지만, 매우 빠른 연속 물체 추적이나 빠른 이벤트 캡처에는 훨씬 더 높은 프레임 속도의 카메라가 필요할 수 있습니다.

고려 사항: 매우 빠른 공정을 위해 더 높은 프레임 속도가 필요한 경우, 동일한 시리즈의 유사한 GigE 카메라인 HIKROBOT MV-CH250-10GM은 해당 해상도에서 25 fps의 프레임 속도를 제공하여 까다로운 동적 응용 분야에 대한 잠재적인 업그레이드 경로를 제공합니다.

FAQ

1. HIKROBOT MV-CH089-10GM을 전체 해상도로 작동할 때 최대 데이터 전송 속도는 얼마입니까?

최대 데이터 전송 속도는 기가비트 이더넷 속도를 지원하여 효율적인 이미지 데이터 전송을 가능하게 하는 GigE 인터페이스에 의해 결정됩니다. 8.9 MP 전체 해상도로 작동할 때 카메라의 출력은 10 fps 프레임 속도에 의해 최대화되어 상세한 분석 및 검사 작업에 중요한 고품질 시각 정보의 강력한 흐름을 보장합니다. 데이터 전송의 추가 최적화는 카메라 구성 설정 및 네트워크 인프라를 통해 달성할 수 있습니다.

2. 이 카메라는 비 HIKROBOT 브랜드 구성 요소 또는 소프트웨어를 활용하는 머신 비전 시스템과 호환됩니까?

네, HIKROBOT MV-CH089-10GM은 업계 표준 준수로 인해 광범위한 머신 비전 시스템과 호환되도록 설계되었습니다. 타사 소프트웨어 라이브러리, 하드웨어 및 다양한 제조업체의 카메라와 원활하게 통합되어 유연한 시스템 설계를 촉진하는 개방형 표준인 GigE Vision 및 GenICam 프로토콜을 지원합니다.

3. HIKROBOT MV-CH089-10GM의 일반적인 리드 타임은 얼마입니까?

이 8.9 MP 산업용 카메라의 표준 리드 타임은 현재 재고 수준 및 구성 요구 사항에 따라 주문 확인 후 일반적으로 영업일 기준 3~7일입니다. 당사는 대부분의 표준 주문에 대해 신속한 발송을 지원하기 위해 이 모델의 지역 재고를 유지하고 있습니다. 실시간 재고 확인 및 긴급 옵션은 필요한 배송 날짜와 함께 당사 물류 팀에 문의하십시오.

4. MV-CH089-10GM의 글로벌 셔터는 롤링 셔터와 비교하여 고속 응용 분야에 어떤 이점이 있습니까?

글로벌 셔터는 전체 이미지를 동시에 캡처하여 움직이는 물체를 이미징할 때 롤링 셔터에서 발생할 수 있는 왜곡(스큐 또는 워블 등) 효과를 제거합니다. 이는 고속 자동 조립 라인이나 동적 검사 작업과 같은 응용 분야에서 안정적인 측정 및 결함 탐지에 중요한 카메라의 10 fps 프레임 속도에서도 이미지가 선명하고 정확하게 유지되도록 합니다.

5. 이 카메라에 권장되는 주변 작동 습도 범위는 어떻게 됩니까?

이 카메라는 표준 IP30 보호 등급으로 -20°C ~ 60°C 사이에서 작동하도록 정격이 지정되었습니다. 제공된 사양에 구체적인 습도 제한이 자세히 나와 있지는 않지만, 일반적인 산업용 머신 비전 카메라는 비응축 상태에서 최대 90%의 상대 습도 환경에서 효과적으로 작동하도록 설계되었습니다. 극한의 습도 조건에서는 환경 인클로저나 특수 산업용 카메라가 필요할 수 있습니다.

6. MV-CH089-10GM을 3D 프로파일링 응용 분야에 사용할 수 있습니까?

MV-CH089-10GM은 2D 이미징 카메라이며 본질적으로 3D 프로파일링을 지원하지 않습니다. 3D 재구성을 위한 구조광 또는 스테레오 비전 시스템의 구성 요소가 될 수는 있지만, 3D 데이터를 생성하려면 프로젝터나 두 번째 카메라와 같은 외부 하드웨어 및 특수 소프트웨어가 필요합니다. 고해상도와 감도는 이러한 3D 재구성 기술에 필요한 2D 이미지를 캡처하는 데 유용합니다.

7. HIKROBOT MV-CH089-10GM의 보증 기간은 어떻게 됩니까?

베이징 众平科技股份有限公司(Beijing Zhongping Technology)는 고객 만족과 제품 신뢰성을 보장하기 위해 MV-CH089-10GM에 대한 표준 보증 기간을 제공합니다. 보증 조건, 보장 범위 및 사용 가능한 연장 보증 옵션에 대한 자세한 내용은 당사 영업 또는 지원 팀에 문의하십시오.

8. HIKROBOT MV-CH089-10GM의 픽셀 깊이는 얼마이며, 이미지 품질에 어떤 영향을 미칩니까?

이 카메라는 8, 10 또는 12비트 픽셀 깊이를 지원하여 이미지 데이터 표현의 유연성을 제공합니다. 12비트와 같은 더 높은 비트 깊이는 더 넓은 범위의 강도 값을 캡처하여 이미지의 밝고 어두운 영역 모두에서 더 큰 톤 계조와 디테일을 제공하며, 이는 미세한 결함 탐지 및 정밀한 이미지 분석에 유리합니다.

9. 이 모델이 프레임 속도 또는 해상도 요구 사항을 완전히 충족하지 않는 경우 어떤 업그레이드 경로를 사용할 수 있습니까?

8.9 MP 해상도에서 10 fps 프레임 속도가 충분하지 않은 경우 GigE Vision 인터페이스 내에서 더 높은 프레임 속도 기능을 가진 모델을 고려할 수 있습니다. 또는 더 높은 해상도가 필요한 응용 분야의 경우 더 큰 센서를 가진 카메라를 탐색하거나 CoaXPress와 같은 다른 인터페이스 기술을 사용하는 것이 더 까다로운 이미징 요구 사항을 충족하기 위한 실행 가능한 업그레이드 경로가 될 수 있습니다. 당사 기술 팀이 특정 요구 사항을 평가하는 데 도움을 드릴 수 있습니다.

10. HIKROBOT MV-CH089-10GM의 가격은 얼마입니까?

이 모델의 가격은 구성에 따라 일반적으로 7,200달러에서 13,200달러 사이입니다. 가격은 시장 상황 및 주문량에 따라 변경될 수 있습니다. 귀하의 특정 요구 사항에 맞춘 현재 견적을 받으려면 당사에 문의하십시오.
