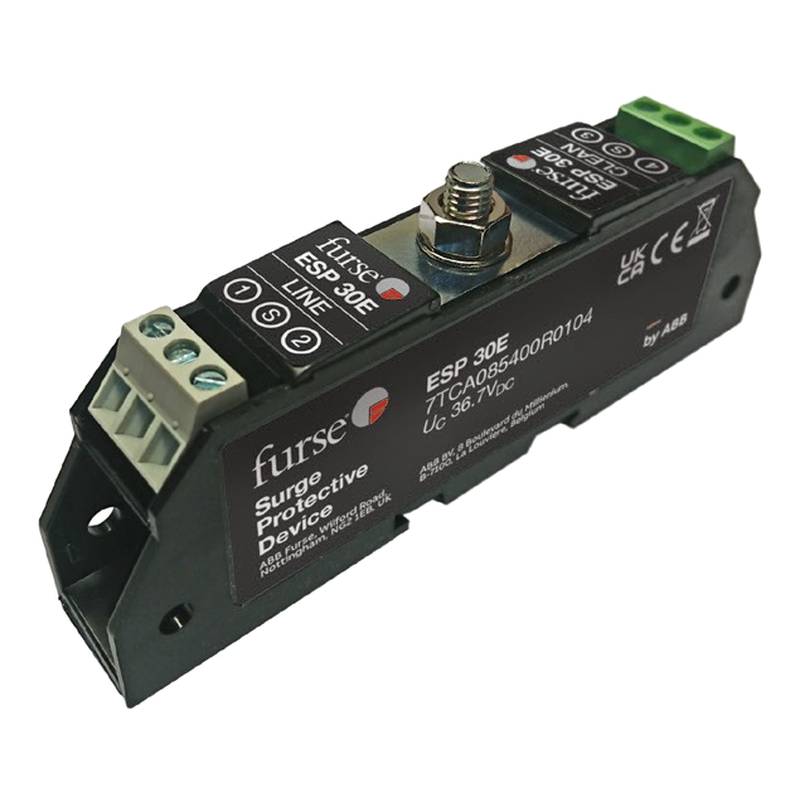

Furse ESP 30E 신호 보호기와 관련 모델은 30V 계측 및 제어 루프를 위해 강력한 과도 과전압 완화 기능을 제공합니다. 슬림한 7mm DIN 레일 형식으로 설계된 이 장치는 고밀도 제어 캐비닛 레이아웃을 방해하지 않으면서 낙뢰로 인한 서지로부터 민감한 자동화 인프라를 보호합니다.

실외 생산 장치, 석유화학 플랜트 및 발전 시설에 배치된 산업용 측정 및 제어 네트워크는 심각한 환경적 전기 위험에 직면해 있습니다. 차폐되지 않았거나 접지가 불량한 긴 신호 케이블은 안테나 역할을 하여 근처의 낙뢰나 무거운 유도성 스위칭으로 인해 발생하는 고에너지 전자기 펄스 및 과도 과전압 스파이크를 자주 포착합니다. 이러한 고전압 서지가 제어실로 직접 전파되면 민감한 아날로그 입력 카드, 프로그래밍 가능한 로직 컨트롤러 및 분산 제어 시스템 인터페이스의 유전체 내전압을 쉽게 초과합니다. 이러한 고장은 치명적인 카드 파괴, 장기간의 시스템 가동 중지 및 비싼 긴급 수리로 이어집니다. 이러한 취약성을 방지하기 위해 서지 보호 장치는 신호 무결성을 유지하기 위해 낮은 내부 저항을 유지하면서 과도 에너지를 접지로 안전하게 클램핑하도록 설계되어야 합니다. Furse ESP 30E 및 관련 루프 보호 모델은 다단계 과도 억제 회로를 국제 전기 보호 표준 준수와 결합하여 이러한 과제를 해결합니다.

기술 사양

공칭 작동 전압: 30 VDC @ 25°C

최대 지속 작동 전압 Uc: 34 VDC @ 25°C

최대 부하 전류: 0.5 A @ 45°C

라인당 루프 저항: 2.2 Ω @ 20°C

대역폭: 1.0 MHz @ 50 Ω 시스템

인라인 저항: 총 루프 4.4 Ω @ 20°C

최대 방전 전류 In (8/20 µs): 10 kA @ 8/20 µs 파형

낙뢰 테스트 전류 Iimp (10/350 µs): 2.5 kA @ 10/350 µs 파형

전압 보호 수준 Up (라인 대 라인): 45 V @ 1 kV/µs 상승률

전압 보호 수준 Up (라인 대 접지): 650 V @ 1 kV/µs 상승률

커패시턴스 라인 대 라인: 1.0 nF @ 1 kHz

커패시턴스 라인 대 접지: 60 pF @ 1 kHz

온도 범위: -40°C - +80°C 작동

장착 유형: DIN 레일 TS35 @ 35 mm 표준 레일

모듈 너비: 7.0 mm @ 슬림 프로필 하우징

인클로저 등급: IP20 @ IEC 60529

테스트 표준 준수: IEC/BS EN 61643-21 @ 등급 D+C+B 테스트됨

시스템 통합 및 하드웨어 설정

기존 제어 루프에 신호 보호기를 통합하려면 물리적 장착, 배선 토폴로지 및 접지 연속성에 세심한 주의를 기울여야 합니다. ESP 30E 및 SL30 모듈의 7mm 너비를 통해 엔지니어는 혼잡한 마샬링 캐비닛 및 계측 접속 상자 내부의 레일 활용도를 극대화할 수 있습니다. DIN 레일 장착은 안전한 기계적 고정을 보장하는 동시에 장착 레일에 대한 직접적인 저임피던스 전기 경로를 설정하며, 이는 대형 게이지 구리 도체를 사용하여 중앙 접지 기준 바에 본딩되어야 합니다. 4-20mA 루프 또는 RTD 센서와 같은 2선 송신기의 현장 배선은 입력 단자에 직접 연결되고, 보호된 출력 라인은 DCS 또는 PLC 아날로그 입력 카드로 이어집니다. 전자기 간섭 포착을 최소화하기 위해 모든 아날로그 신호 전송에 차폐 트위스티드 파어 케이블을 사용해야 합니다. 케이블 실드는 보호기 베이스의 지정된 접지 단자에 올바르게 종단되어 신호 드리프트나 측정 오프셋 오류를 유발할 수 있는 원치 않는 접지 루프를 생성하지 않고 커패시턴스 노이즈가 측정 회로에서 멀어지도록 분류해야 합니다.

신뢰성 및 환경 내구성

가혹한 산업 환경에서는 극심한 열, 기계적 및 전기적 응력 조건에서 기능적 안정성을 유지하는 하드웨어가 필요합니다. Furse ESP 시리즈에 사용된 하우징 재료는 엄격한 가연성 표준에 등급이 매겨진 고등급의 자체 소화성 엔지니어링 폴리머로 제작되어 내부 부품을 국부적인 열 및 물리적 충격으로부터 보호합니다. 고체 애벌랜치 다이오드 기술과 고헤비듀티 가스 방전관이 함께 작동하여 조기 열화나 열 폭주를 겪지 않고 반복적인 과도 에너지 서지를 흡수합니다. 내부 회로 기판 레이아웃은 기생 인덕턴스 및 커패시턴스를 최소화하여 억제 요소가 과전압 이벤트 발생 후 나노초 이내에 빠르게 트리거되도록 합니다. 또한 견고한 기계적 연결 지점은 근처의 회전 기계, 펌프 및 압축기로 인한 지속적인 플랜트 진동으로 인한 느슨해짐에 저항합니다. 이러한 높은 수준의 물리적 및 전기적 탄력성은 보호 모듈의 작동 수명을 연장하여 정기적인 플랜트 정비 중 부품 교체 빈도를 줄여줍니다.

선택 지침 및 대체 옵션

올바른 루프 보호 변형을 선택하는 것은 현장 계측의 전기적 특성에 엄격하게 의존합니다. 표준 ESP 30E 및 SL30 모델은 일반적인 30V 2선 제어 루프를 수용하는 반면, 전용 ESP SL30L/4-20은 삽입 전압 강하를 최소화하기 위해 전원이 공급되는 4-20mA 전류 루프에 특별히 최적화되어 있습니다. 3선 저항 온도 검출기를 사용하는 온도 측정 회로의 경우, ESP RTD 및 ESP SL RTD 변형은 불균일한 라인 저항 변화로 인한 측정 오류를 방지하기 위해 세 레그 모두에 걸쳐 균형 잡힌 보호를 제공합니다. 베이징 众平科技股份有限公司(Beijing Zhongping Technology)는 현지 산업 고객이 배관 및 계측 다이어그램 검토, 루프 임피던스 요구 사항 평가, 기존 제어 시스템 업그레이드를 위한 적절한 교차 참조 부품 번호 선택을 돕기 위해 종합적인 엔지니어링 지원을 제공합니다. 기술 직원은 긴급 플랜트 유지보수 요구 사항 및 일상적인 시설 확장에 대한 정확한 재고 가용성 결정을 도울 수 있습니다.
