Furse ESP SL15X RS232 Protector, ATEX Electric SPD 15V

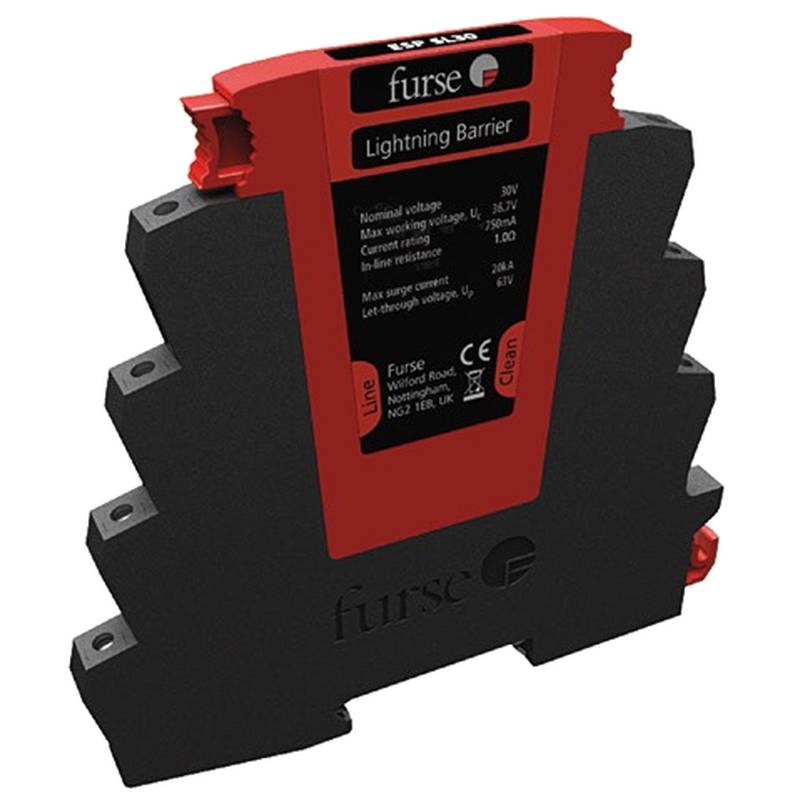

Furse ESP SL15X 및 ESP SL30X 서지 보호기는 위험 지역에서 작동하는 데이터, 신호 및 통신 루프를 위해 본질 안전 과전압 보호를 제공합니다. ATEX 및 IEC 표준 인증을 받은 이 장치는 방폭 안전성을 저해하지 않으면서 낙뢰 전자기 펄스(lightning electromagnetic pulses)로부터 민감한 계측 회로를 보호합니다.

폭발성 분위기에 배치된 현장 계기는 긴 신호 라인에 유도되는 낙뢰 전자기 펄스 및 스위칭 과도 현상으로 인해 지속적인 위험에 직면해 있습니다. 고에너지 서지가 Zone 1 또는 Zone 2 위치로 전파되면, 위험 지역의 무결성을 위협하는 고전압 또는 열 아크를 생성할 수 있습니다. Furse ESP SL15X 및 ESP SL30X 서지 보호기는 과도 전류를 접지로 안전하게 우회시키는 동시에 엄격한 전기적 절연을 유지하여 이러한 위협을 완화하도록 특별히 설계되었습니다. 엄격한 ATEX 및 IEC 프레임워크에 따라 사용 승인을 받은 이 보호기는 고속 동작 반도체 부품과 고내구 가스 방전관을 결합한 다단 하이브리드 보호 회로를 통합하고 있습니다. 이 설계는 통과 전압이 예외적으로 낮게 유지되도록 보장하여, 산업용 송신기, 유량계 및 직렬 통신 인터페이스의 섬세한 전자 프런트엔드를 치명적인 고장으로부터 보호합니다.

기술 사양

정격 전압: 15 V @ ESP SL15X

정격 전압: 30 V @ ESP SL30X

최대 작동 전압 Uc: 16.7 VDC @ ESP SL15X

최대 작동 전압 Uc: 36.7 VDC @ ESP SL30X

정격 전류: 750 mA @ 신호 루프

인라인 저항: 1.0 Ω @ 라인당 ± 10%

대역폭: 45 MHz @ -3 dB 50 Ω 시스템

최대 방전 전류: 20 kA @ 8 / 20 μs 파형

통과 전압 Up: 63 V @ 1 kV / μs 테스트

주위 온도 범위: -40°C - +80°C @ 작동 시

장착 유형: 탑 햇 DIN 레일 @ 35 mm

ABB 주문 코드: 7TCA085400R0065 @ ESP SL15X

ABB 주문 코드: 7TCA085400R0071 @ ESP SL30X

시스템 통합 및 하드웨어 설정

ESP SL15X 및 ESP SL30X 유닛의 올바른 설치를 위해서는 위험 지역 인프라 내의 캐비닛 레이아웃과 접지 연속성에 세심한 주의를 기울여야 합니다. 설치자는 보호 대상 장비에 최대한 가깝게 또는 신호 케이블이 제어 인클로저로 들어가는 경계 지점에 표준 35 mm 탑 햇 DIN 레일에 보호기를 장착해야 합니다. 통합된 DIN 레일 푸터는 안전한 기계적 잠금을 제공하며 저임피던스 접지 연결성을 구축합니다. 배선 단자는 최대 4 mm²의 도체를 수용할 수 있으므로, 페룰 또는 듀얼 와이어 구성으로 연선을 안전하게 종단할 수 있습니다. 차폐 연선 케이블은 접지 루프를 방지하고 전자기 간섭을 효과적으로 제거하기 위해 외부 차폐막이 지정된 접지 단자 또는 절연 차폐 베이스(/I 변형 옵션 등)에 올바르게 본딩되어야 합니다.

신뢰성 및 환경 내구성

가혹한 산업 환경을 위해 설계된 이 서지 보호 모듈은 극단적인 조건에서 높은 작동 신뢰성과 긴 서비스 주기를 제공합니다. 컴팩트한 슬림 라인 하우징은 방열 용량을 희생하지 않으면서 혼잡한 방폭 제어반 내부의 DIN 레일 공간을 최적화합니다. 플러그인 모듈식 아키텍처는 전자 모듈을 베이스와 분리하여 유지보수 인력이 플러그인 요소를 안전하게 교체할 수 있도록 합니다. 부식 방지 단자대와 견고한 내부 부품은 옥외 석유화학 플랜트 및 해양 플랫폼의 전형인 넓은 온도 변동과 높은 습도 수준 전반에서 안정적인 성능을 보장합니다.

선택 지침 및 대체 옵션

올바른 모델의 선택은 루프의 작동 전압과 특정 위험 지역 분류 요구사항에 따라 달라집니다. ESP SL15X(7TCA085400R0065)는 15 V 회호에 적합하며, ESP SL30X(7TCA085400R0071)는 HART 통신이 포함된 표준 4-20 mA 전류 루프와 같은 30 V 계측 루프에 적합합니다. 시각적 상태 표시가 필요한 응용 분야의 경우, ESP SL15XL 및 ESP SL30XL과 같은 LED 통합형 변형 제품이 즉각적인 작동 피드백을 제공합니다. 이러한 특수 부품을 소싱할 때, 北京众平科技股份有限公司(Beijing Zhongping Technology)는 엔지니어가 상호 참조 선택, 기술 문서 및 정품 공장 출하품을 조달할 수 있도록 신뢰할 수 있는 지역 채널을 유지합니다.

자주 묻는 질문(FAQ)

1. ESP SL15X와 ESP SL30X 모델의 주요 차이점은 무엇입니까?

ESP SL15X는 최대 작동 전압이 16.7 VDC인 15 V 정격 시스템용이며, ESP SL30X는 최대 작동 전압이 36.7 VDC인 30 V 정격 시스템용입니다.

2. 이 유닛들은 폭발성 분위기에서 사용하도록 인증되었습니까?

예, 두 모델 모두 본질 안전하며 ATEX 및 IEC 표준에 따라 위험 지역에서 사용하도록 승인되었습니다.

3. 유지보수 기술자가 재배선 없이 보호 모듈을 교체할 수 있습니까?

예, 플러그인 설계를 통해 현장 배선을 분리하거나 접지 연결을 방해하지 않고 상단 보호 모듈을 베이스에서 교체할 수 있습니다.

4. 이 신호 보호기의 최대 연속 정격 전류는 얼마입니까?

두 유닛 모두 750 mA의 최대 신호 정격 전류를 지원합니다.

5. 인라인 저항은 루프 측정 정확도에 어떤 영향을 미칩니까?

라인당 1.0 Ω의 낮은 인라인 저항은 최소한의 전압 강하를 유발하여 아날로그 및 디지털 루프에서 측정 무결성이 영향을 받지 않도록 보장합니다.

6. 이 서지 보호기의 대역폭 기능은 무엇입니까?

이 유닛들은 50 Ω 시스템에서 45 MHz의 -3 dB 대역폭을 제공하므로 고속 데이터 전송 응용 분야에 적합합니다.

7. 설치 중에 장치는 어떻게 접지됩니까?

접지는 통합된 DIN 레일 푸터 클램핑 메커니즘을 통하거나 시스템 기준점에 연결된 전용 접지 단자를 통해 편리하게 이루어집니다.

8. 단자대가 지원하는 전선 규격은 무엇입니까?

단자는 최대 4 mm²의 도체 단면적을 수용하며, 페룰이 있는 단선 또는 연선을 수용합니다.

9. 北京众平科技股份有限公司(Beijing Zhongping Technology)를 통해 주문할 때의 리드 타임과 보증 범위는 어떻게 됩니까?

北京众平科技股份有限公司(Beijing Zhongping Technology)는 표준 12개월 품질 보증 및 신속한 현지 기술 지원을 바탕으로 정품 공장 출하 유닛을 제공합니다.

10. 단자 장착 베이스가 손상된 경우 교체용 베이스를 사용할 수 있습니까?

예, 유지보수 교체를 위해 ESP SLX/B 및 절연 차폐 변형 제품과 같은 교체용 베이스를 사용할 수 있습니다.
