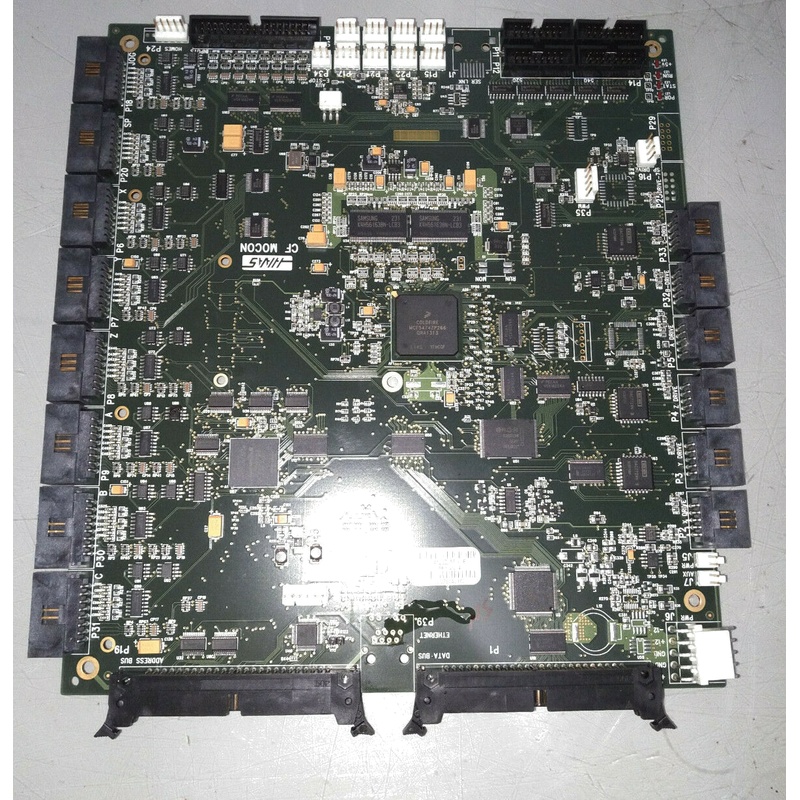

HAAS 93-32-4123D 다축 서보 산업 통제 PCB 보드

HAAS 93-32-4123D는 특별히 고성능 서보 제어 PCB로 설계된 Haas Automation의 생태계에서 중요한 구성 요소를 나타냅니다.이 전문화된 산업 제어 PCB는 정확한 물리적 운동으로 디지털 명령을 번역하는 요구적인 CNC 기계에서 서보 모터를 관리하는 신경 센터입니다.까다로운 제조 환경에서 신뢰성을 위해 설계된 이 보드는 Haas 공구 기계가 고속 가공 작업 중에 유명한 정확성과 반복성을 유지할 수 있도록 보장합니다.그것의 역할은 폐쇄 루프 모션 컨트롤 시스템에서 중요하며, 엔코더로부터 피드백을 지속적으로 처리하여 모터 토크와 속도를 동적으로 조정하여 고급 제조 및 정밀 엔지니어링 응용 프로그램에 필수적인 요소입니다.

1.Product 개요 및 시스템 통합

93-32-4123D는 Haas의 독점 제어 아키텍처 내에서 작동하도록 설계된 본질적인 산업 제어 PCB입니다.그것은 전용 모션 컨트롤러로 기능하며 종종 주요 마이크로 프로세서 보드와 주주주요 전전전용 모션 컨트롤러로 직접 인터페이스를 제공합니다.전형적인 Haas CNC 시스템에서,이 서보 제어 PCB는 고수준 모션 명령을 수신하고 서보 증폭기 및 따라서 서보 모터 자체를 구동하는 정확하고 낮은 수준의 신호로 번역합니다.

통합의 중요한 측면은 폐쇄 루프 제어 시스템의 역할입니다.오픈 루프 시스템과 달리,이 보드는 엔코더와 같은 피드백 장치를 통해 모터의 상태와 위치를 적극적으로 모니터링합니다.이 지속적인 피드백 루프는 명령된 위치와 실제 모터 위치 사이의 모든 불일치를 실시간으로 수정할 수 있으며, 절단 작업 중에 발생하는 특별한 정확성과 동적 부하를 처리합니다.이 보드는 Haas 기계가 생산 환경에서 높은 수준의 정밀성과 신뢰성을 달성할 수 있는 근본적인 이유입니다.

2.Technical 명세 및 디자인 특징

HAAS 93-32-4123D는 산업 자동화의 엄격한 요구를 충족시키는 사양으로 제작되었습니다.

처리 및 메모리: 이 모델의 특정 세부 사항은 공개되지 않지만, 비슷한 Haas 서보 제어 보드는 종종 강력한 임베디드 마이크로 프로세서와 복잡한 모션 프로필 및 알고리즘 계산을 처리할 충분한 온보드 메모리를 갖추고 있습니다.

입력/출력 구성: 보드는 인코더, 해결기 및 주요 제어 단위와 연결하기 위해 I/O 인터페이스의 범위를 갖추고 있습니다.이러한 연결은 위치 피드백을 읽고 제어 신호를 전송하는 데 매우 중요합니다.

전력 요구 사항: 그것은 일반적으로 기계의 견고한 저전압 전력 공급 시스템에서 공급되는 +12V, -12V 및 +5V와 같은 저전압 DC 전력에 작동합니다.

환경 견고성: 진정한 산업 제어 PCB로서, 그것은 중간 온도 변동, 진동 및 냉각액 또는 입자에 대한 잠재적 노출을 포함하여 기계공장의 도전적인 조건을 견고하도록 설계되었습니다.

3.Core 디자인 이점과 기술

이 서보 제어 PCB는 우수한 성능에 기여하는 여러 개의 고급 기술을 통합합니다.

폐쇄 루프 닫폐폐쇄 루프 폐폐쇄 폐폐쇄 폐폐쇄 닫은 폐쇄 루프 폐폐쇄 폐폐쇄 폐폐폐쇄 폐폐폐쇄 폐폐폐크터 제이것은 모터의 토크와 자기 흐름을 독립적으로 제어할 수 있으며, 낮은 속도에서도 높은 토크 출력, 전체 속도 범위에서 부드러운 작동 및 향상된 동적 반응을 가져옵니다.

실시간 오류 모니터링 및 진단: 보드는 기계의 포괄적인 진단 시스템에 통합됩니다.축 드라이브 오류, 과부하 조건 또는 피드백 오류와 같은 서보 성능과 관련된 특정 경보 코드를 트리거할 수 있습니다.이 기능은 빠른 문제 해결과 기계 중단 시간을 최소화하는 데 소중합니다.

견고한 산업 급료 건설: 산업 제어 PCB에 대한 가장 높은 표준에 따라, 93-32-4123D는 열 스트레스에 저항하기 위해 기판을 위해 높은 Tg FR-4 재료를 활용합니다.또한, 더 높은 전류 운반 용량을 위해 두께 된 구리 추적, 습기와 오염으로부터 보호하기 위해 보호 형태 코팅 및 장기 신뢰성을 보장하기 위해 산업 등급 연결관과 같은 특징을 사용합니다.

최적화된 신호 무결성: 보드의 레이아웃은 특별한 신호 무결성을 위해 설계되었습니다.전략적 보호 및 필터링과 함께 아날로그 및 디지털 지상의 신중한 분리는 민감한 피드백 신호의 정확성을 유지하는 데 중요한 전자기 간전전전을 최소화합니다.

4.Performance 및 응용 프로그램 이점

93-32-4123D의 정교한 디자인은 최종 사용자에게 직접적이고 실질적인 이익으로 번역됩니다.

향상된 가공 정밀도 및 표면 끝: 안정적이고 정확한 서보 제어를 제공함으로써, 이 보드는 우수한 부품 품질에 직접 기여합니다.그것은 우주 항공, 자동차 및 의료 제조에서 가장 중요한 우수한 표면 마무리 및 단단한 포용력으로 이어지는 정확한 도구 경로를 가능하게 합니다.

생산 효율 향상: 서보 시스템의 높은 동적 반응은 더 빠른 축 가속화와 감속을 가능하게 합니다.이것은 비 절단 시간을 줄이고, 더 짧은 주기 시간과 제조 시설의 전체 장비 효율성 (OEE) 을 높여줍니다.

예외적인 시스템 신뢰성 및 가동 시간: 산업 제어 PCB의 엄격한 요구 사항에 따라 만들어진 이 부품은 생산 환경에서 24/7 운영을 위해 엔지니어링됩니다.견고한 설계와 통합 진단은 장애 사이의 높은 평균 시간 (MTBF)에 기여하여 기계 가용성을 극대화합니다.

원활한 통합 및 진단: 진짜 Haas 구성 요소로서 93-32-4123D는 기계의 제어 소프트웨어 및 사용자 인터페이스와 완전한 호환성을 보장합니다.이 원활한 통합은 오류가 제어 화면에 명확하게 표시되기 때문에 문제 해결을 단순화하여 유지 보수 직원을 직접 문제로 안내합니다.

확장된 관점: 산업 자동화에서 서보 제어 PCB의 중요한 역할

전문 산업 제어 PCB가 어디에 사용되고 왜 사용되는지에 대한 더 광범위한 상황을 이해하는 것은 HAAS 93-32-4123D 뒤에 있는 엔지니어링을 감사하는 데 중요합니다.

산업 통제 PCBs vs.Consumer PCBs의 1.The Niche

모든 회로 보드가 산업 환경에서 작동할 수 있다는 것은 일반적인 오해입니다.실제로 HAAS 93-32-4123D와 같은 산업 제어 PCB는 소비자 등급 PCB와 근본적으로 다릅니다.

환경 포용력: 소비자 보드는 선성, 기후 통제 환경을 위해 설계되었습니다.산업 보드는 광범위한 온도 변동, 높은 습도, 전도성 먼지 및 가까운 기계에서 일정한 진동을 견고해야합니다.

장수명 및 구성 요소 소싱: 산업 자동화 장비는 수십 년의 수명주기를 가질 것으로 예상됩니다.따라서 산업 제어 PCB는 빠르게 변화하는 소비자 전자 시장과는 달리 수년 동안 사용할 수 있도록 보장된 부품을 사용하여 장기 전망으로 설계됩니다.

안전 및 신뢰성: CNC 기계의 서보 제어 보드의 실패는 재앙적인 충돌으로 이어질 수 있으며 수천 달러의 손상을 초래하고 안전 위험을 초래할 수 있습니다.이러한 보드는 이러한 발생을 방지하기 위해 冗余한 안전 검사와 더 높은 안전 수준으로 설계되었으며, 소비자 제품에 필요하지 않는 신뢰성 수준입니다.

2.Application 스스스2.Application 스2 2.Application 스2 2.Application 스2 2 2.Application 스2 2 2 2.Application 스2 2 2

HAAS 93-32-4123D는 CNC 기계에 특정하지만 서보 제어 PCB의 기본 기술은 현대 자동화에 기본적입니다.

로봇 및 자동화 가이드 차량 (AGV): 이 시스템은 정확한 조인트 움직임과 정확한 탐색을 위해 서보 제어에 의존합니다.

포장 및 재료 처리: 고속 선택 및 장소 로봇, 컨베이어 시스템 및 분류 기계는 속도와 정확성을 위해 서보 제어를 사용합니다.

인쇄 및 변환 기계: 패턴이 재료의 움직이는 웹에 완벽하게 일치되는 것을 보장하는 등록 제어는 고급 서보 제어 시스템을 통해 달성됩니다.

선택 통찰력: 서보 제어 PCB를 선택하거나 지정할 때, 열쇠는 가공 속도, 피드백 해상도 및 출력 전류 용량과 같은 성능 특성을 고속 라우터 또는 중력 밀링 기계라면 응용 프로그램의 특정 요구에 맞추는 것입니다.

3.구현 및 유지 보수 최고의 사례

93-32-4123D와 같은 정교한 부품의 장수와 신뢰성을 보장하기 위해 적절한 처리와 유지보수가 가장 중요합니다.

전력 및 접지 무결성: 깨끗하고 안정적인 전력 공급은 민감한 전자 보드의 기초입니다.적절한 접지는 제어 회로에서 전기 소음을 제제거하고 전압 스파이크 또는 정전기 방전 (ESD) 로 인한 손상을 방지하기 위해 마찬가지로 중요합니다.

환경 및 냉각 관리: 제어 캐비제제제트가 깨끗하고 차가운 상태로 유지되고 지정된 습도 범위 내에 있도록 보장하는 것은 서보 컨트롤러를 포함하여 모든 산업 제어 PCB의 수명을 연장하는 가장 효과적인 방법 중 하나입니다.

펌웨어 및 소프트웨어 관리: 제조업체 (이 경우 Haas)가 권장하는 바와 같이 보드의

자주 묻는 질문(FAQ)

1.HAAS 93-32-4123D와 같은 서보 제어 PCB의 주요 기능은 무엇입니까?

그 주요 기능은 모션 제어 시스템에서 지능형 중개자로서 작동하는 것입니다.그것은 주요 CNC 컨트롤러로부터 고수준 위치 지정 명령을 취하고 서보 증폭기 또는 드라이브를 구동하는 데 필요한 정확한 저수준 신호를 생성함으로써 실행합니다.동시에, 그것은 모터가 명령을 정확하게 따르고 있는지 확인하기 위해 모터 엔코더로부터 피드백을 지속적으로 모니터링하고, 궁극적인 정확성을 위해 폐쇄 루프 시스템을 만듭니다.

2.How 산업 제어 PCB는 표준 PCB와 다르습니까?

산업용 제어 PCB는 훨씬 더 높은 표준의 견고성과 신뢰성을 갖추고 있습니다.그것은 더 넓은 온도 범위에 대한 등급 산업 등급 구성 요소를 사용하고, 더 높은 전류 부하를 위해 더 두께 구리를 사용하고, 종종 습기, 먼지 및 화학 물질에 저항하기 위해 보호 형태 코팅을 포함합니다.설계는 소비자 등급 PCB와 달리 공장 환경에서 일반적으로 발견되는 전기 소음, 진동 및 열 사이클링에 대한 장기 안정성과 저항을 우선순위로 합니다.

3.What 실패 서보 통제 PCB의 일반적인 증상은?

일반적인 증상은 불규칙한 축 움직임, 축을 움직이기 위해 축의 실패, 축이 천천히 크리프하는 서보 드리프트, 기계적 원인없이 갑자기 서보 과부하 경보 및 드라이브 또는 피드백 오류와 관련된 특정 오류 코드를 포함할 수 있습니다.이러한 증상은 때로는 모터, 케이블 또는 인코더와 관련이 있기 때문에 PCB가 근본 원인이라는 것을 확인하기 위해 철저한 진단을 수행하는 것이 중요합니다.

4.Can 이 PCB는 수리되거나 교체를 요구합니까?

전문 전자 제품 수리 서비스는 때로는 잘못된 서보 제어 PCB를 수리할 수 있지만, 일반적으로 제조업체 또는 공식 수리를 위해 공인 유통업체를 통해 가는 것이 좋습니다.이것은 보드가 원래 사양을 충족하고, 시스템 무결성을 유지하고, 기계의 보증을 무효화하지 않도록 보장합니다.적절한 문서와 장비 없이 복잡한 다층 보드를 수리하는 것은 도전적이고 더 많은 문제를 초래할 수 있습니다.

5.Why 현대 서보 시스템에서 폐쇄 루프 디자인은 매우 중요합니까?

닫은 루프 설계는 실시간 오류 수정을 허용하기 때문에 기본적입니다.시스템은 모터가 올바른 위치로 이동한 것을 "희망"하는 것이 아닙니다.그것은 인코더를 통해 그것을 "보고"즉각적인 조정을 합니다.이것은 변화하는 부하 힘 (예를 들어, 무거운 절단 중), 온도로 인한 확장 및 기계적 마모와 같은 변수를 보상하여 도구 경로가 특별한 정확도로 따르도록 합니다.
