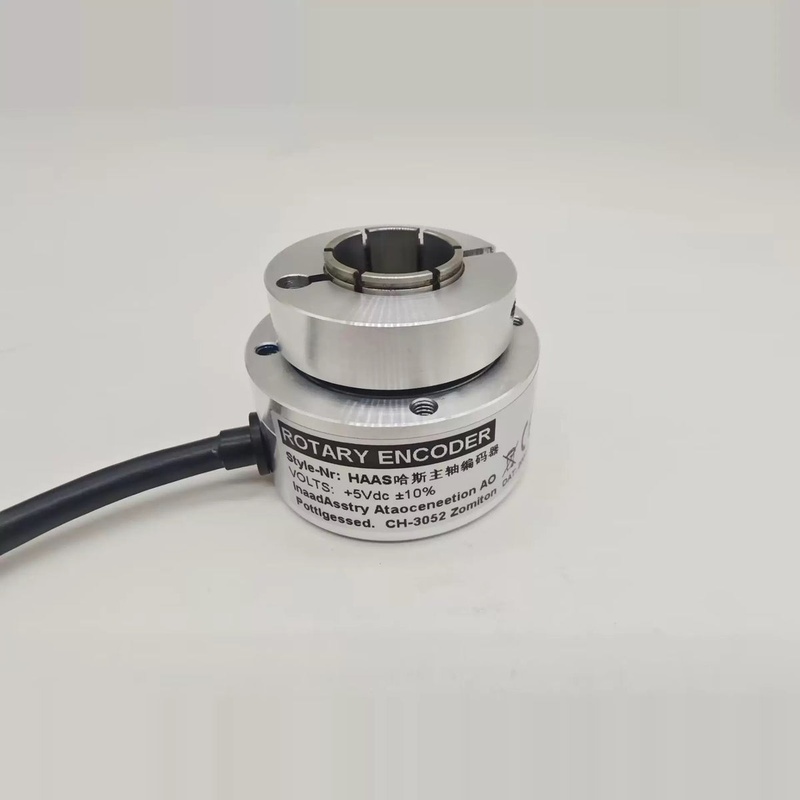

HAAS 93-1902/4096CPR/30-5840 고해상도 CNC 스핀들 인코더

HAAS 93-1902/4096CPR/30-5840은 고성능 스핀들 엔코더로 특별히 설계된 HAAS CNC 생태계의 중요한 구성 요소로 서있다.이 장치는 공구 기계의 스핀들의 폐쇄 루프 제어에 가장 중요하며, 회전 속도와 각 위치가 정확하게 모니터링되고 유지되도록 보장합니다.이 CNC 인코더는 회전 당 4096개의 회회회전 (CPR)의 해상도로, 단단한 회회회전, 도구 변경을 위한 스핀들 방향 및 동기화된 C 축 구경 구경화와 같은 고급 가공 작업에 필요한 정밀한 입자 피드백을 제공합니다. 그것의 견고한 디자인은 냉각액, 기름 안개 및 금속 입자와 같은 오염물질을 다루는 기계공장의 거친 환경을 견고하도록 맞춤형으로 설계되어 있습니다.

1.Product 개요 및 시스템 통합

스핀들 엔코더는 기본적으로 회전하는 샤프트의 기계적 움직임을 전기 신호로 변환하는 감각 장치입니다.HAAS 93-1902 모델은 이 작업을 높은 충실성으로 수행하여 기계의 제어 시스템에 대한 스핀들의 "눈"으로 작동합니다.직선 움직임을 측정하는 선형 엔코더와는 달리,이 회전형 엔코더는 스핀들의 주선 회전을 모니터링하는 데 전념합니다.HAAS CNC 시스템에서,이 인코더로부터 피드백은 지속적으로 주요 제어 단위로 돌아갑니다.이것은 명령된 스핀들 속도(예: 5000 RPM)가 실제 측정된 속도와 지속적으로 비교되는 폐쇄 루프 시스템을 만듭니다.부하 변화로 인한 편차가 발생하는 경우 제어 시스템은 모터 토크를 조정하여 즉시 보상하여 다양한 절단 조건에서 설정 된 속도를 유지합니다.이 통합은 단단한 스스핀들 회전이 Z 축 피드와 완벽하게 동기화되어 나사를 정확하게 절단하기 위해 완벽한 이 이 이 공정에 매우 중요합니다.

2.Technical 명세 및 성능 특성

이 인코더의 정체성과 기능은 그 특정 모델 코드에 의해 정의됩니다.93-1902는 원활한 호환성을 위해 설계된 진짜 OEM 부품으로 식별되는 핵심 HAAS 부품 번호입니다.4096 CPR 사양은 엔코더의 해상도를 나타내는 주요 성능 지표입니다.이 높은 이 이 이 이 이 이 높은 이 이 이 이 높은 이 이 이 이 이 높은 이 이 이 높은 이 이 이 높은 이 이 이 이 높은 이 이 이 이 높은 이 이 이 이 이 이 이 이 이 높은 이 이 이 이 이 이 이이것은 0.1도 미만의 각도 해상도로 변환되어 특별히 정확한 위치 제어를 가능하게 합니다.이 높은 해상도는 정확한 스핀들 방향을 허용하는 것이며, 스핀들은 자동 도구 변경을 위해 정확하고 반복 가능한 각 위치에서 멈추어야합니다.모델 번호의 30-5840 세그먼트는 종종 출력 신호 유형과 물리적 케이블 길이 및 인터페이스를 포함할 수 있는 특정 구성 세부 사항을 언급합니다.이 특정 모델은 HAAS 제어 시스템과 직접 인터페이스하도록 설계되었으며 외부 신호 변환기 필요없이 플러그 앤 플레이 호환성과 신뢰할 수 있는 신호 무결성을 보장합니다.

3.Core 디자인 특징 및 건설

HAAS 93-1902 엔코더의 내구성은 까다로운 산업 환경을 위해 특별히 만들어진 구조의 결과입니다.주택은 일반적으로 가공된 알루미늄이나 경화된 폴리머와 같은 견고한 재료로 만들어져 있으며 경량과 물리적 충격과 부식에 대한 저항의 혼합을 제공합니다.그것의 작동에 중요한 것은 샤프트와 베어링 조립입니다.이 부품은 고속 작동을 위해 엔지니어링되어 있으며, 냉각액, 기름 및 가공 센터에서 일반적인 오염물이 되는 미세한 마모 먼지의 침입을 방지하기 위해 이 이 이 이 밀봉되어 있습니다.이 견고한 실링은 긴 서비스 수명을 달성하고 조기 실패를 방지하기 위해 필수적입니다.내부 감지 기술은 종종 광학 시스템을 기반으로 하고 있으며, 매우 정밀한 격자를 가진 유리 또는 금속 디스크를 특징으로 합니다.이 디스크의 양쪽에 있는 광원(LED)과 광감지기는 디스크가 스핀들과 함께 회전하는 동안 전기 디디디디디스크를 생성하기 위해 함께 작동합니다.이 광학 디자인은 높은 정확도, 낮은 마찰 및 높은 속도에서 우수한 반응으로 선호됩니다.

4.Application 영역 및 운영 이점

이 CNC 인코더의 주요 응용 프로그램은 현대적이고 효율적인 가공에 필수적인 고급 스핀들 기능을 가능하게 하는 것입니다.Rigid Tapping의 경우, 엔코더는 스핀들 회전을 보장하고 단단단단단한 단단단한 단단단한 단단단한 단단단한 단단한 단단한 단한 단단한 단한 단단한 단한 단단단한 단단한 단한 단한 단단단단한 단단단스핀들 오리엔테이션에서, 그것은 자동 도구 변환기가 도구를 제대로 잡고 해방하기 위해 중요한 특정 각형 위치에서 스스스스스스핀들을 중단하기 위해 필요한 정확한 피드백을 제공합니다.또한, HAAS 제어기가 C 축 기능을 갖추고 있을 때,이 고해상도 엔코더는 스핀들을 정밀 회전 테이블로 기능할 수 있도록 해줍니다.운영 이익은 상당합니다.그것은 직접 가공 정확도와 반복성을 향상시키고, 그것그것은 그것그것은 그것그것은 그것그것은 그것그것은 그것그것은 그것이 그것과 같은 프로세스가 정확하게 실행되는지 보장함으로써 스크래프 비율을 줄이고, 신뢰할 수 있고 유지보수 없는 성능93-1902와 같은 진짜 HAAS 인코더를 사용하면 기계 제어와 최적의 통신을 보장하고 호환성 문제를 제거하고 모든 고급 기능이 제조업체가 의도한 대로 수행되도록 보장됩니다.

확장된 관점: CNC 가공에서 인코더의 중요한 역할

피드백 장치의 광범위한 맥락을 이해하면 HAAS 93-1902와 같은 구성 요소가 자동화 제조에서 필수적인 이유가 밝혀집니다.

1.The 피드백 루프: Open vs.Closed 시스템

모션 제어에서, 오픈 루프 시스템은 피드백없이 작동합니다;명령은 모터(스테퍼 모터처럼)에 실행된 가정으로 보내집니다.a command is sent to a motor (like a stepper motor) with the assumption that it has been executed.이것은 간단하고 비용 효율적이지만 모터가 과부하로 인해 단계를 놓치면 오류가 발생할 수 있습니다.반대로, HAAS 선반과 선반기를 포함한 거의 모든 현대 CNC 공구 기계는 중요한 축과 스핀들에 대한 폐쇄 루프 원리에 따라 작동합니다.스핀들 엔코더는 이 폐쇄 루프의 기본적인 부분입니다.그것은 스핀들이 명령을 따르고 있다는 것을 실시간으로 확인합니다.제어가 명령된 상태와 인코더로부터 피드백 사이의 불일치를 감지하면 경보를 생성하고, 프로그램을 중단하거나 적극적으로 오류를 수정하여 기계, 도구 및 부품을 손상으로부터 보호할 수 있습니다.

2.Comparative 분석: 스핀들 Encoder vs.Servo 모터 Encoder

둘 다 로터리 엔코더이지만 스핀들 엔코더와 서보 모터 엔코더는 종종 다른 설계 우선순위를 가지고 있습니다.일반적으로 X, Y 및 Z 축을 운전하는 서보 모터에 연결된 서보 엔코더는 매우 낮은 속도에서 정확한 위치 및 부드러운 움직임을 달성하기 위해 매우 높은 해상도를 요구합니다 (종종 회전 당 수백만 개의 카운트 범위에).그러나 스핀들 엔코더는 고속 작동을 위해 최적화되었습니다.해상도는 여전히 높지만 (예: 4096 CPR) 매우 높은 RPM (예: 10,000 RPM 이상)에서 신호를 신뢰할 수 있게 생성하고 처리하는 필요성과 균형을 잡습니다.주요 기능은 초정밀한 마이크로 위치화보다는 속도 조절과 각형 위치화입니다.또한, 스핀들 엔코더는 종종 선형 축의 볼 스크류 드라이브에 비해 스핀들에서 일반적으로 더 거친 가공 환경에 직접 노출을 처리하기 위해 더 견고한 밀봉으로 구축됩니다.

3.Installation, 문제 해결 및 유지 보수

적절한 설치는 스핀들 엔코더의 장수명과 정확성의 열쇠입니다.그것은 베어링 마모와 신호 흐름을 방지하기 위해 스핀들 샤프트에 정확한 정렬으로 장착되어야합니다.또한 장착은 진동에 저항하기 위해 안전해야합니다.문제 해결 관점에서, 실패한 엔코더의 증상은 스핀들 속도 변동, "스핀들 동기화 손실"또는 "방향 오류"와 관련된 경보 및 부정확한 스레딩을 포함할 수 있습니다.유지보수는 일반적으로 최소한이지만 주변 지역을 깨끗하게 유지하고 물리적 손상이나 유유유유유유유유유유유유비는 물리적 손상이나 유유유유비는 물리적 손상이나 유유비가 유지보수는 일반적으로 최소한의 수준케이블과 커케터 또한 일반적인 장애점이며 무결성을 확인해야 합니다.

자주 묻는 질문(FAQ)

4096 CPR 해상도는 내 가공 작업에 대해 무엇을 의미합니까?

4096 CPR의 해상도는 제어 시스템이 스핀들의 각 회전에 대해 4096개의 분리적인 위치 정보를 수신한다는 것을 의미합니다.이 높은 수준의 세부 사항은 정밀 작업에 매우 중요합니다.스핀들 방향을 위해, 그것은 신뢰할 수 있는 도구 변경을 위해 정도의 분수 이내에 스스스스스스스핀들을 중단하는 제어를 허용합니다.단단한 단단단한 단단단한 단단단단단단한 단단단단단단단한 단단단한 단단단단한 단단단한 단단단한 단단단한 단한 단단한 단한 단한 단한 단한 단한 단한 단단단한 단한 단한간단한 속도 제어를 위해, 그것은 매우 안정적이고 정확한 속도 피드백 신호를 제공합니다.

이 엔코더는 비 HAAS 기계에서 대체로 사용할 수 있습니까?

기술적으로 표준 사각형 파 신호를 출력하는 회전형 인코더이지만 (가능성이 차분 A, B 및 인기기기스 채널로) 특별히 진짜 HAAS OEM 부품으로 구성되어 구성되어 있습니다.CNC 기계의 다른 브랜드에 사용하면 전기 호환성 (전압, 신호 유형), 물리적 설치 호환성을 확인하고 해상도가 외국 제어 시스템의 요구 사항과 일치하는 것을 보장해야합니다.HAAS 기계에서 최적적이고 보장된 성능을 위해, 진짜 HAAS 93-1902 부품은 강력히 추천됩니다.

실패한 스핀들 엔코더의 가장 일반적인 징후는 무엇입니까?

가장 일반적인 증상은 "스핀들 동기화 손실"또는 "스핀들 방향 오류"와 같은 제어 화면에 있는 스핀들 관련 경보입니다. 또한 잘못된 속도로 실행하는 스핀들, 일정한 부하 하에서 속도의 변동 또는 도구 변경을 위해 올바른 위치에서 멈추지 못하는 것을 관찰할 수 있습니다.단단한 단단한 단단단한 단단단단한 단단단단한 단단단단한 단단단한 단단단단한 단단단한 단단단한 단단단한 단한 단단한 단한 단한 단한 단한 단한 단한 단한 단단단단한 단한

CNC 기계 내부의 환경은 엔코더 수명에 어떻게 영향을 미치는가?

기계 작업장 환경은 전자 부품에 가장 까다로운 환경 중 하나입니다.엔코더는 스핀들과 절단 힘, 온도 변동 및 냉각 액 안개, 윤활 기름 및 정밀한 금속 칩과 같은 퍼지는 오염물질의 진동에 지속적으로 노출됩니다.HAAS 93-1902는 밀폐된 하우징과 베어링으로 이러한 요인들을 저항하도록 만들어졌지만 극단적인 노출이나 직접적인 액체 침입은 여전히 조기 실패로 이어질 수 있습니다.냉각액 오염을 제어하고 스핀들 영역을 깨끗하게 유지하는 것을 포함하여 적절한 기계 유지보수는 더 긴 인코더 수명에 직접적으로 기여합니다.

이 엔코더를 교체한 후 전문 교정 필요합니까?

대부분의 경우 HAAS 기계에서 엔코더를 진짜 부품으로 간단하게 교체하면 전통적인 의미에서 수동 교정 필요가 없습니다.그러나 설치 후 기계의 제어 소프트웨어를 통해 "스핀들 오리엔테이션"설치 절차를 수행하는 것이 종종 필요합니다.이 루틴은 엔코더의 인이 이 이 이 인이 이 루틴은 엔코더의 인이 이 이 인이 이 이 루틴은 엔코더의 인이 이 이 인이 이 이 이 루틴은 엔코더의 인이 이 이 이 이 루틴은 인코더의 인이 이 이 이 인이 이 이이 단계는 도구 변경이 신뢰할 수 있고 정확하게 발생하는 것을 보장하기 위해 중요합니다.
