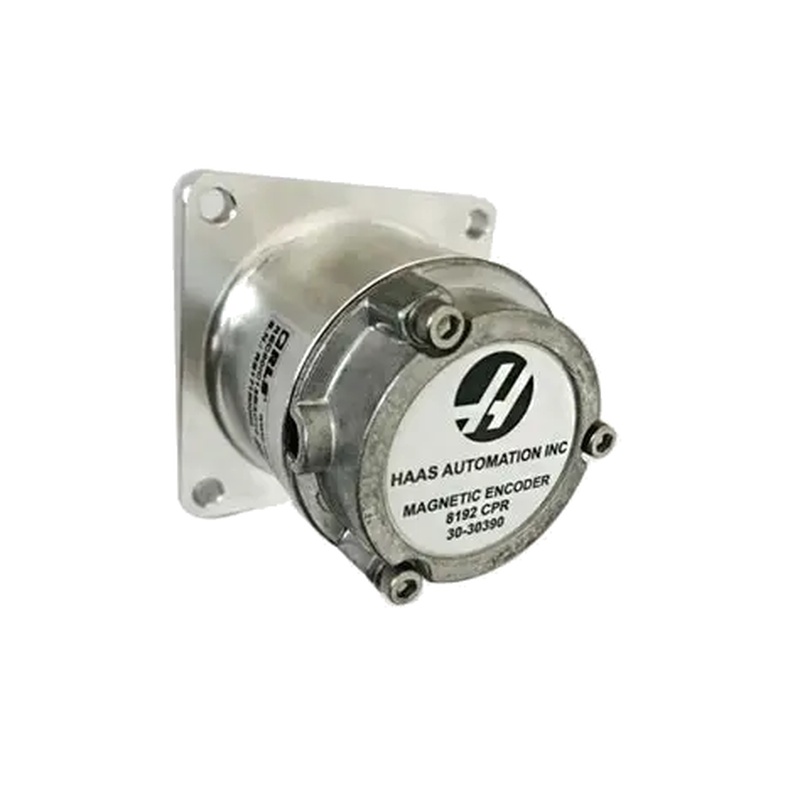

HAAS 93-0447A/8192CPR/30-30390 정밀도 CNC 스핀들 인코드

HAAS 93-0447A/8192CPR/30-30390은 컴퓨터 숫자 제어 (CNC) 가공 환경에서 특별한 정확성과 신뢰성을 제공하도록 설계된 고성능 CNC 스핀들 엔코더입니다.이 특정 모델은 혁명당 8192 주기 (CPR) 해상도로 고급 제조 프로세스에 필요한 정확한 피드백을 제공합니다.그것은 CNC 공구 기계 스핀들의 중요한 감각 구성 요소로서 작동하며, 물리적 회전을 제어 시스템이 정확한 스핀들 속도, 위치 및 방향을 모니터링하고 유지하기 위해 사용하는 전기 신호로 변환합니다.그것의 디자인은 고품질의 표면 마무리, 정확한 스레딩 및 단단한 그것그것을 현대적인 가공 센터에 필수적인 구성 요소로 만드는 단단단한 그것이 고고품질의 표면 마무리, 정확한 스레딩 및 단단한 그것그것그것단단단한 그것작업을

1.Product 개요 및 핵심 기능

HAAS 93-0447A 엔코더의 주요 역할은 CNC 시스템에 폐쇄 루프 피드백을 제공하는 것입니다.전형적인 Haas 기계 설정에서 엔코더는 스핀들 모터 또는 샤프트에 직접 장착됩니다.스핀들이 회전하면서 엔코더는 샤프트의 각형 위치와 속도에 대응하는 일련의 고주파 스스스스스스스핀들을 생성합니다.이 실시간 데이터는 연속적으로 컨트롤러로 돌려 제공되며, 실제 스핀들 성능을 명령된 값과 비교합니다.이것은 즉각적인 수정 조치를 허용하여 스핀들이 다양한 부하 조건에서 프로그램 된 속도를 유지할 수 있도록 보장합니다. 이것은 무거운 밀링이나 고속 마무리와 같은 작업에 매우 중요합니다.

이 고해상도 엔코더는 도구 변경에 대한 스핀들 방향과 같은 정확한 각형 위치를 요구하는 기능에 특히 중요합니다.자동 도구 변환기에서 스핀들은 정확한 각형 위치에서 정지해야 하여 도구 홀더를 정확하게 풀거나 잡을 수 있습니다.이 모델의 8192 CPR 해상도는 이 정확한 정지를 가능하게 하며, 따라서 도구 교체기 메커니즘을 손상으로부터 보호하고 비절단 시간을 최소화합니다.

2.Technical 명세 및 주요 특징

HAAS 93-0447A는 고해상도 출력과 견고한 구조로 특징입니다.뛰어난 사양은 8192 CPR이며, 스핀들의 단일 회전 내에서 감지할 수 있는 분리 위치의 수를 의미합니다.이 높은 이 이 이 이 이 이 높은 이 이 높은 이 이 이 이 높은 이 이 이 높은 이 이 이 높은 이 이 이 이 높은 이 이 이 높은 이 이 이 이 높은 이 이 이 이 이 이 이 이 이 높은 이 이 이 이 이

주요 기술적 특성과 특징은 다음과 같습니다.

고해상도: 8192 CPR 기능은 매우 정확한 속도 조절 및 위치 제어를 가능하게 합니다.

내구성: 냉각액, 금속 칩 및 일정한 진동에 노출을 포함하여 기계공장의 가혹한 조건을 견디기 위해 만들어졌습니다.Haas의 많은 현대적인 스핀들 엔코더는 물리적 마모를 제거하고 장수를 향상시키고 유지 보수 요구를 줄이는 비접촉 디자인을 갖추고 있습니다.

차분 신호 출력: 그것은 일반적으로 차분 신호 (A, / A, B, / B와 같은) 를 출력합니다.이 구성은 강력한 모터 및 드라이브를 가진 산업 환경에서 일반적인 전기 소음에 매우 저항하여 더 긴 케이블 실행에 걸쳐 데이터 무결성을 보장합니다.

통합 설치 시스템: 인코더는 신호 정확성에 매우 중요한 적절한 정렬 및 기계적 결합을 보장하는 Haas 스핀들 조립과 원활한 통합을 위해 설계되었습니다.

3.Operational 원칙 및 내부 기술

HAAS 93-0447A 엔코더는 높은 해상도를 달성하기 위해 광학 원리에 따라 작동합니다.인코더 내부, 광 방출 다이오드 (LED)는 매우 미세한 선의 방사선 패턴을 가진 reticle로 알려진 유리 디스크를 통해 빛을 프로젝트합니다.디스크의 반대편에, 광센서 배열은 디스크가 스핀들과 함께 회전하는 동안 빛과 어두운 패턴의 교체를 감지합니다.

이 감지는 주요 사인스 파 신호를 생성합니다.이러한 아날로그 신호는 엔코더의 전자 장치에 의해 내부적으로 처리되어 CNC 제어가 이해하는 디지털 사각형 파 출력 (A 및 B 채널)으로 변환됩니다.A 및 B 채널 사이의 위상 관계 - 어떤 채널이 다른 채널을 이끌는지 - 스핀들 회전의 방향을 결정합니다 (시계 방향으로 또는 시계 방향으로).유리 디스크에 있는 선의 높은 밀도는 이 엔코더가 8192 CPR 해상도를 달성할 수 있도록 해주며 CNC 시스템에 스핀들의 움직임의 매우 자세한 그림을 제공합니다.

CNC 응용 프로그램에 있는 4.Performance 이점

HAAS 93-0447A와 같은 고해상도 엔코더를 사용하면 CNC 가공 작업에 몇 가지 실질적인 이점을 가져옵니다.

향상된 표면 마무리 및 차원 정확도: 스핀들이 변동없이 정확한 명령된 속도로 회전하는 것을 보장함으로써 인코더는 채팅 표시나 일관되지 않는 표면 질감과 같은 결함을 방지하는 데 도움이 됩니다.이것은 우수한 부품 품질을 이끌고 있으며 2차 마무리 작업의 필요성을 줄입니다.

신뢰할 수 있는 Rigid Tapping 및 Threading: Rigid Tapping의 경우, 스핀들의 회전 위치는 Z 축의 선형 피드와 완벽하게 동기화되어야합니다.이 인코더의 정확한 피드백은 이 동기화를 가능하게 만들어 정확하고 깨끗한 스레드를 만듭니다.

개선된 프로세스 신뢰성 및 가동 시간: 정확한 스핀들 제어는 도구 스트레스와 파괴를 최소화합니다.또한, 신뢰할 수 있는 도구 변경에 대한 엔코더의 역할은 비용이 높은 충돌과 기계 중단 시간을 방지하여 전체 장비 효율성 (OEE) 을 높입니다.

확장된 관점 : 현대 CNC 시스템에서 인코더의 중요한 역할

엔코더 기술의 광범위한 엔엔엔코더 기술과 그 구현을 이해하는 것은 HAAS 93-0447A와 같은 구성 요소의 가치를 평가하는 데 도움이 됩니다.

폐쇄 루프 통제의 1.The 척추

CNC 기계에서, 모션 제어 시스템은 기본적으로 폐쇄 루프 시스템입니다.CNC 스핀들 인코더는 이 루프의 핵심 구성 요소이며, 컨트롤러를 위한 "눈"으로 행동합니다.이 피드백이 없으면 시스템은 오픈 루프로 작동하며 모터가 정밀 가공에 충분하지 않은 명령을 따르고 있다고 이 이 이 시스템은 눈이 이 이 이 이 이 이 이 이 이 이 이 이 피드백이 없다고 이 시스템이 없으면 시스템은엔코더 피드백은 부하 변화, 열 확장 및 기계적 슬리프에 대한 실시간 보상을 허용하여 최종 가공 된 부품이 디지털 설계 의도와 일치합니다.

2.Installation, Calibration 및 유지 보수 최고의 관행

엔코더의 높은 성능은 올바른 설치 및 유지보수에 달려 있습니다.적절한 정렬은 가장 중요합니다.심지어 작은 방사선 실행 또는 읽기 머리와 스케일 사이의 잘못된 축 간격도 신호 오류를 일으키고 경보를 트리거할 수 있습니다.다이얼 표시기를 사용하여 실행을 확인하는 것과 같은 기술은 설치 중에 종종 추천됩니다.

유지보수는 일반적으로 비접촉 엔코더에 대해 최소한이지만, 물리적 손상과 오염을 방지하는 데 초점을 맞추어야합니다.엔코더 케이블과 그 연결은 일반적인 실패점입니다.케이블이 마모를 방지하기 위해 스핀들 벨트와 같은 움직이는 부품에서 안전하게 고정되어 있도록 하는 것이 중요합니다.또한, 엔코더 읽기 머리가 기계 주조에 적절히 접지되어 있는지 확인하는 것은 간단한 신호 문제를 해결하기 위해 표준 문제 해결 단계입니다.특히 까다로운 환경에 있는 기계의 경우, 엔코더와 특특히 특특히 까다로운 환경에서 적절한 페라이트 필터가 엔코더와 특정 특성 엔코더와 특히 특히 신호 무결성을 유지하기 위해 올바른 페라이트 필터가 인코더와 특

자주 묻는 질문(FAQ)

1.What 스핀들 엔코더를 위해 "8192 CPR"를 의미합니까?

CPR는 "Cycles Per Revolution"의 약자입니다. 8192 CPR 등급은 엔코더가 스핀들의 각 회전에 대해 8192개의 독특한 디지털 CPRCPR를 생성한다는 것을 의미합니다.이 높은 해상도는 CNC 제어를 스핀들의 위치와 속도에 대한 매우 정밀한 데이터를 제공하며, 이는 가공 작업의 정밀도와 직접 연결되어 있습니다. 특히 특단한 특히 이 이 특히 특히 이 이 이 이 단단단한 이 이 이 작업과 같은 동기화된 움직임을 필요로하는

2.Can 결함이 있는 스핀들 인코더는 도구 변환기 문제를 일으킬 수 있습니까?

분명히잘못된 또는 잘못된 엔코더는 스핀들 방향에 대한 올바른 위치 피드백을 제공하지 못할 수 있습니다.스핀들이 도구 변환기가 요구하는 정확한 각도에서 멈추지 않으면 도구 교환 과정이 실패할 수 있으며, 잠재적으로 도구와 변환기 메커니즘 사이의 도구 떨어짐이나 충돌으로 이어질 수 있으며, 기계 손상과 상당한 중단 시간을 초래할 수 있습니다.

3.What 실패 스핀들 엔코더의 일반적인 증상은?

일반적인 증상은 도구 변경을 위해 스핀들을 방향화할 수 없음, 부하 하 여 불일관된 스핀들 속도, 특정 스핀들 관련 경보 (예: 통신 오류 또는 과도한 서보 오류) 의 외관 및 부하 미터가 최대 값을 표시하는 동안 스핀들 모터가 회전하지 않는 것을 포함합니다.중단적인 문제는 종종 케이블 연결이나 접지로 추적될 수 있습니다.

4.How 비접촉 인코더는 오래된 스타일 인코더와 다르습니까?

전통적인 인코더는 착용 취향이 있는 브러시와 같은 물리적 접촉을 사용할 수 있습니다.많은 현대 Haas 스핀들 엔코더처럼 비접촉 엔코더는 물리적 접촉없이 위치를 읽기 위해 광학 또는 자기 원리를 사용합니다.이 디자인은 기계적 마모를 제거하고, 더 높은 신뢰성, 더 빠른 작동 속도 및 오염에 대한 더 큰 저항을 제공하여 더 긴 서비스 수명을 가져옵니다.

5.Why 인코더를 위한 적절한 접지는 매우 중요합니까?

엔코더 읽기 머리를 기계 주조에 적절한 접지는 전기 소음 면역에 매우 중요합니다.지상이 없거나 지상이 없는 엔코더는 안테나로 작동하여 모터와 드라이브에서 전기 소음을 받을 수 있습니다.이 소음은 민감한 피드백 신호를 손상시킬 수 있으며 불규칙한 스핀들 행동, 데이터 오류 및 지속적인 경보로 이어질 수 있습니다.
