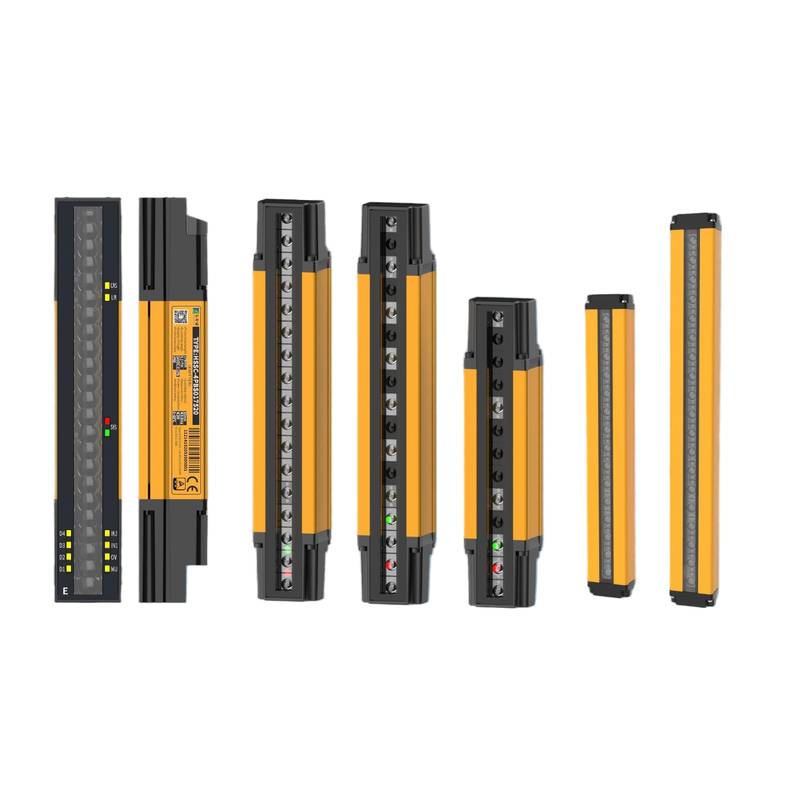

안전 인터록 스위치가 있는 HollySys 안전 라이트 커튼

고위험 공정 환경에서의 산업용 기능안전 배치는 치명적인 고장 위험을 완화하기 위해 엄격한 하드웨어 진단 및 결정론적 응답 아키텍처를 요구합니다. 베이징 중평기술(Beijing Zhongping Technology)은 기존 안전 계측 시스템에 원활하게 통합되도록 설계된 인증된 안전 자동화 부품을 제공함으로써 이러한 엄격한 기준을 지원합니다. 안전 인터록 스위치가 포함된 HollySys 안전 라이트 커튼은 위험한 기계 구역에 대해 강력한 주변 보호 및 인터록 검증을 제공합니다.

현대적인 제조 현장은 광학적 정렬 불량, 고출력 VFD(가변 주파수 드라이브)로 인한 전자기 간섭, 그리고 안전 접촉기의 기계적 마모와 관련하여 지속적인 과제에 직면해 있습니다. HollySys 안전 아키텍처는 내부 교차 결함 검출 로직에 의해 모니터링되는 동기화된 적외선 빔 스캐닝과 듀얼 채널 안전 출력을 통해 이러한 변수들을 해결합니다. 통합된 안전 인터록 스위치는 물리적 게이트 모니터링을 강제하여, 모든 보호 인클로저가 단단히 잠길 때까지 위험한 동작이 시작되지 않도록 보장합니다.

기술 사양

안전 무결성 기준(Safety Integrity Level): SIL3 @ IEC 61508

성능 등급(Performance Level): PL e @ ISO 13849-1

응답 시간: 15.0 ms @ 표준 범위

작동 전압: 24 VDC ± 10% @ 최대 부하

소비 전류: 500 mA @ 24 VDC

인클로저 등급: IP65 @ IEC 60529

작동 온도: -10°C - 55°C @ 비응축

안전 출력 유형: PNP 솔리드 스테이트 듀얼 채널 @ 0.5 A

인터록 접점 정격: 3 A @ 250 VAC

인터록 작동력: 15 N @ 최소 잠금 맞물림

감지 능력: 14.0 mm @ 손가락 보호 모드

광학 동기화: 적외선 LED @ 850 nm 파장

케이블 연결: M12 8핀 유로패스트(Eurofast) @ 차폐 트위스티드 파어

MTBF(평균 고장 간격): 100,000 시간 @ 40°C 작동 주위 온도

시스템 통합 및 하드웨어 설정

안전 라이트 커튼과 인터록 스위치의 올바른 하드웨어 설치는 오작동을 방지하기 위해 물리적 정렬 지침 및 차폐 프로토콜을 엄격히 준수해야 합니다. 수신기와 송신기 유닛은 진동 응력 하에서 0.5도 이내의 광학 축 공차를 유지하기 위해 조절 가능한 브래킷을 사용하여 단단한 구조용 프로파일에 장착되어야 합니다. M12 차폐형 항공 커넥터는 주 제어 라인을 종단하며, 여기서 전체 편조 차폐는 접지 루프를 제거하기 위해 저임피던스 금속 클램프를 통해 제어 캐비닛 접지 플레이트에 직접본딩되어야 합니다.

신호 전송은 전용 안전릴레이 또는 안전 프로그래머블 로직 솔버 입력을 통해 라우팅되는 상보형 듀얼 채널 PNP 트랜지스터 출력을 활용합니다. 안전 인터록 스위치는 기계식 액추에이터 상태를 지속적으로 확인하기 위해 중복 회로 구성으로 배선된 강제 가이드 접점을 활용합니다. 배선 중에는 유도된 전자기 과도 현상을 억제하기 위해 저전압 안전 신호 케이블과 고전압 모터 전원 라인 사이에 최소 300 mm의 거리를 유지해야 합니다. 전원 공급 라인은 위험한 결함 전압이 로직 회로로 전파되는 것을 방지하기 위해 IEC 60364-4-41을 준수하는 절연 초저전압 소스에서 파생되어야 합니다.

신뢰성 및 환경 내구성

산업용 자동화 인프라는 공기 중 입자, 수분 응축, 열 변동과 같은 가혹한 주위 변수에 대한 연장된 작동 수명과 구조적 탄력성을 요구합니다. 안전 라이트 커튼의 압출 알루미늄 하우징은 화학 처리 및 자동차 조립 라인에서 내식성을 제공하는 양극 산화 표면 처리를 특징으로 합니다. 광학 렌즈는 정기적인 유지보수 중 먼지 축소나 사소한 기계적 충격으로 인한 광 투과율 저하를 방지하기 위해 긁힘 방지 폴리머로 코팅되어 있습니다.

내부 전자 장치는 중공업 시설에서 흔히 발생하는 전도성 습기 및 부식성 가스 노출로부터 인쇄 회로 기판을 보호하기 위해 방습 코팅(conformal coating) 적용을 거칩니다. 열 관리는 구조적 샤시를 통한 수동 방에 의존하며, 지정된 작동 범위인 -10°C ~ 55°C 전체에서 안정적인 반도체 접합부 온도를 유지합니다. 체계적인 자체 진단 루틴이 내부 프로세서 아키텍처 내에서 지속적으로 실행되어, 결함 투명성을 보장하고 잠재적인 하드웨어 고장을 방지하기 위해 20.0 ms마다 광학 경로 신호 강도와 내부 스위칭 상태 무결성을 확인합니다.

선택 지침 및 대안 옵션

적절한 안전 구성을 선택하는 것은 위험 범주 분류, 정지 시간 계산, 보호되는 기계 구역의 물리적 접근 치수를 평가하는 것을 포함합니다. 베이징 중평기술(Beijing Zhongping Technology)은 다양한 산업용 자동화 요구사항에 대한 포괄적인 기술 지원 및 재고 가용성을 제공하여, 엔지니어링 팀이 최적의 안전 센서 해상도와 인터록 작동 유형을 선택할 수 있도록 돕습니다. 고해상도 손가락 감지가 필요한 응용 분야는 14.0 mm 빔 피치 모델을 활용하고, 연장된 스팬에 걸친 주변 보호는 30.0 mm 또는 40.0 mm 빔 피치 변형을 채택합니다.

공간 제약으로 인해 주변 라이트 커튼 설치가 불가능한 경우, 안전 레이저 Scanner 또는 자기식 안전 인터록 스위치와 같은 대체 구성을 보호 체계에 통합할 수 있습니다. 엔지니어가 선택한 안전 센서 응답 시간이 기계 정지 거리와 결합되어 ISO 13855에 규정된 최소 안전 거리 공식을 충족하는지 확인해야 합니다. 지역 기술 전문가가 플랜트 업그레이드 또는 신규 OEM 기계 제작을 위한 상호 참조 선택, 안전 거리 계산 및 하드웨어 호환성 평가를 지원할 수 있습니다.

자주 묻는 질문(FAQ)

1. 이 안전 라이트 커튼 모델의 표준 배송 일정 및 재고 가용성은 어떻게 됩니까?

베이징 중평기술(Beijing Zhongping Technology)은 표준 안전 라이트 커튼 및 인터록 스위치 변형 제품의 지역별 재고를 유지하고 있으며, 주문 확인 후 보통 24~48시간 이내에 출고가 이루어집니다.

2. 하드웨어 구매 시 표준 제조업체 보증 범위가 포함됩니까?

공급되는 모든 안전 부품은 정상적인 산업용 작동 조건 하에서의 구조적 또는 제조상 결함을 다루는 포괄적인 12개월 품질 보증을 지원받습니다.

3. 안전 라이트 커튼은 어떻게 SIL3 기능안전 준수를 달성합니까?

준수는 20.0 ms 이내에 단일 지점 고장을 감지하는 지속적인 내부 진단 펄스 테스트와 결합된 중복 듀얼 채널 솔리드 스테이트 출력 아키텍처를 통해 달성됩니다.

4. 유지보수나 정렬 목적으로 안전 인터록 스위치를 우회할 수 있습니까?

인증된 뮤팅 로직 아키텍처 내에서 제한된 키 조작 선택 스위치를 사용하는 관리형 관리자 오버라이드 모드를 통해 실행되지 않는 한, 안전 인터록 스위치를 우회하는 것은 기능안전 표준을 위반하는 것입니다.

5. 수신기 유닛과 안전 컨트롤러 사이의 최대 허용 케이블 길이는 얼마입니까?

케이블이 지정된 정전 용량 한계를 충족하고 신호 감쇠를 방지하기 위해 적절히 접지된 전체 차폐 트위스티드 파어 설계를 활용하는 경우 최대 케이블 길이는 50 미터입니다.

6. 정기 유지보수 시 광학 렌즈 오염은 어떻게 청소해야 합니까?

렌즈는 이소프로필 알코올이 적신 정전기 방지, 비마모성 극세사 천을 사용하여 부드럽게 닦아야 하며, 표면 긁힘을 방지하기 위해 연마성 세척제나 마른 헝겊은 피해야 합니다.

7. 기계 작동 중 광학 정렬이 방해받으면 안전 출력은 어떻게 됩니까?

정렬이 공차 임계값을 넘어 저하되면, 내부 수신기는 즉시 양쪽 안전 출력 채널을 개방 상태로 전환하여 위험한 기계 액추에이터로 가는 전원을 차단합니다.

8. 이 안전 센서의 작동 매개변수를 구성하는 데 프로그래밍 소프트웨어가 필요합니까?

표준 모델은 소프트웨어 도구 없이 하드와이어드 핀 구성을 통해 작동하지만, 고급 뮤팅 및 블랭킹 기능은 특정 구성 점퍼 또는 지정된 매개변수 모듈이 필요합니다.
