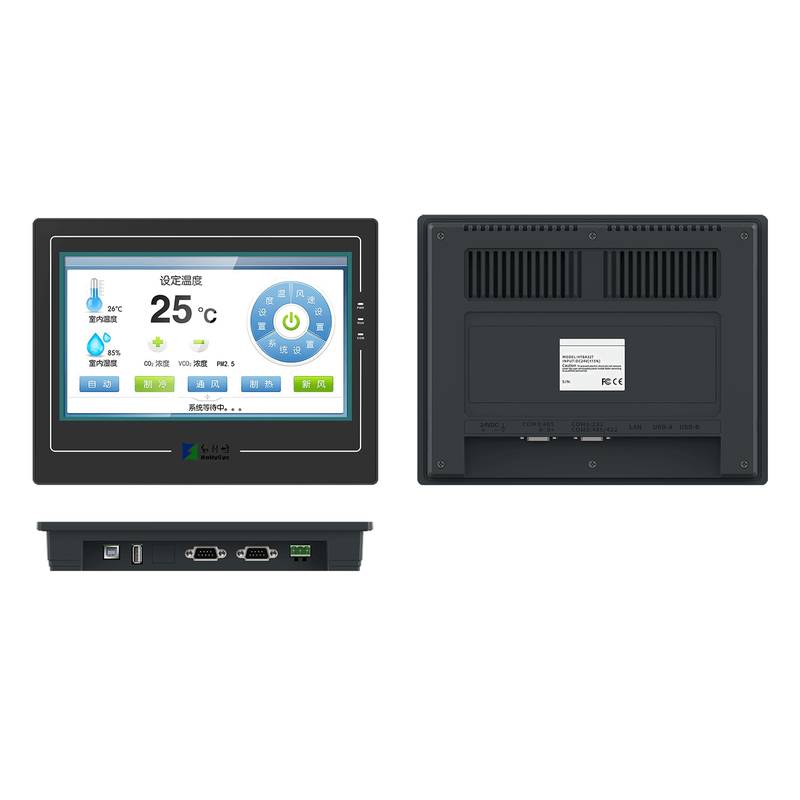

HollySys HT8001 HMI Display Industrial Touch Screen 15 Inch

HollySys HT8001 HMI 디스플레이 산업용 터치 스크린 15인치는 현대 산업 환경에 강력한 시각화 성능을 제공합니다. 고해상도 디스플레이와 반응성이 뛰어난 터치 패널을 탑재한 이 산업용 오퍼레이터 인터페이스는 효율적인 상호 작용과 실시간 데이터 모니터링을 보장합니다. 베이징 중평 테크놀로지(Beijing Zhongping Technology)는 공장 자동화 시스템에 대한 빠른 통합을 지원하기 위해 오리지널 지역 재고에서 이 유닛을 공급합니다.

현대 산업 자동화 환경은 종종 표준 오퍼레이터 터미널에 심각한 과제를 제시합니다. 여기에는 주변 먼지, 오일 미스트, 화면 가독성을 저하시키고 터치 등록 실패를 유발하는 복잡한 조명 조건이 포함됩니다. HollySys HT8001 시리즈 산업용 인간-기계 인터페이스는 고휘도 TFT 액정 디스플레이와 매우 견고한 터치 패널을 결합하여 이러한 현장 수준의 장애물을 해결하도록 특별히 설계되었으며, 현대 기계류의 엄격한 시각적 및 상호 작용 요구 사항을 충족합니다. 산업용 제조 장비는 대기 시간이나 렌더링 병목 현상 없이 공정 변수의 지속적인 모니터링, 즉각적인 알람 통지, 그리고 원활한 그래픽 전환을 요구합니다. 이를 달성하기 위해 하드웨어 아키텍처는 임베디드 저전력 ARM 구조 CPU 기술에 의존하여 시스템이 복잡한 그래픽 호출을 신속하게 실행하고 대용량 사용자 프로그램 저장 공간을 관리할 수 있도록 합니다. 이 기술 구성은 독립형 및 소규모 자동화 시스템을 위한 효율적인 현장 데이터 수집, 수치 계산 및 제어 실행을 보장합니다. 오퍼레이터 인터페이스를 다양한 프로그래밍 가능 로직 컨트롤러 및 지능형 기기에 연결할 때 통신 신뢰성은 여전히 핵심 요소입니다. 통합된 직렬 통신 인터페이스와 이더넷 포트는 특수 사용자 런타임 프로그램 없이도 직접 통신 프로토콜을 지원하여 공장 전체의 고속 데이터 교환 및 다중 스테이션 네트워킹을 용이하게 합니다. 또한 전기 제어 인클로저 내의 물리적 설치 제약 조건은 콤팩트한 폼 팩터와 엄격한 환경 보호를 요구합니다. 전면 패널은 액체 뼌김 및 공기 중 입자 유입에 대한 IP65 보호 표준을 충족하며, 팬리스 광온도(wide-temperature) 열 설계는 변동하는 열 부하에서도 작동 안정성을 유지합니다.

기술 사양

디스플레이 크기: 15.6인치 @ 16:9 화면비

해상도: 1920 × 1080 @ 풀 HD

터치 패널: 4선 고정밀 터치 패널

디스플레이 색상: 1677만 색상 @ 트루 컬러 LED

백라이트 모듈: LED @ 조절 가능한 밝기

명암비: 700:1 @ 표준 작동 조건

밝기: 300 cd/㎡ @ 최대 설정

메모리: 128M FLASH + 128M DDR3 @ 시스템 구성

CPU: Cortex A7 1.2GHz 듀얼 코어 @ 프로세싱 유닛

소비 전력: 10 W @ 24 VDC 공급

FCC 규정 준수: FCC 클래스 A @ 전자파 적합성

내전압: 1000V AC @ 1분 테스트 지속 시간

보호 등급: IP65 @ 전면 패널만 해당

인클로저 재질: 엔지니어링 플라스틱 ABS+PC @ 구조용 하우징

전원 공급 장치: DC 12-24V (±15%) @ 입력 전압 범위

직렬 인터페이스: COM1: RS232/422/485 @ 통신 포트

USB 다운로드 포트: N/A @ 직접 구성 업로드

U디스크 포트: YES @ 외부 데이터 로깅

이더넷 포트: YES @ 네트워크 연결

WIFI: N/A @ 무선 모듈

4G: N/A @ 셀룰러 모듈

작동 온도: -20°C ~ 55°C @ 결빙 없음

작동 습도: 5% ~ 95% RH @ 응축 없음

내진동성: 10 ~ 25 Hz @ X, Y, Z축에서 30분 동안 2G

외형 치수: 395 × 257 × 31 mm @ 전체 물리적 크기

개구부 치수: 383 × 246 mm @ 패널 마운팅 컷아웃

순중량: 2.45 kg @ 유닛 질량

산업용 인간-기계 상호 작용 과제 및 디스플레이 포지셔닝

공장 현장 환경은 표준 상업용 화면의 화면 가독성과 촉각 정확도를 정기적으로 저해하는 지속적인 공기 중 오염 물질, 습기 및 높은 주변 조명 수준에 전자 디스플레이 장비를 노출시킵니다. HollySys HT8001 시리즈 HMI는 다양한 조명 조건에서 시각적 선명도를 유지하도록 설계된 엔지니어링 산업용 디스플레이 구조를 통해 이러한 작동 위험을 해결합니다. 고등급 TFT 액정 패널과 내구성 있는 4선 고정밀 11터치 표면을 결합하여 하드웨어는 빈번한 작업자 참여를 견뎌내며 표면 습기나 미세한 입자 축적으로 인한 오동작을 방지합니다. 이 포지셔닝을 통해 작업자는 개별 및 연속 제조 설정 전반에 걸쳐 중요한 공정 파라미터의 중단 없는 시각적 감독을 유지할 수 있습니다.

고성능 그래픽 처리 및 구성 컴파일

광범위한 변수 레지스터의 실시간 모니터링, 동적 화면 새로 고침 및 복잡한 그래픽 렌더링은 산업용 오퍼레이터 터미널에 무거운 처리 요구 사항을 부과합니다. HT8001 시리즈의 내부 아키텍처는 전용 플래시 및 메모리 자원과 함께 작동하는 듀얼 코어 Cortex A7 프로세서를 통합하여 복잡한 그래픽 컴파일 및 실행을 가속화합니다. 이 하드웨어 구성을 통해 시스템 지연 없이 빠른 화면 전환, 부드러운 애니메이션 렌더링, 간단한 스크립트 프로그램의 효율적인 처리가 가능합니다. 결과적으로 엔지니어링 팀은 빠른 데이터 수집 및 제어 응답 시간을 유지하면서 장치에서 직접 복잡한 제어 로직과 대규모 사용자 프로그램 용량을 구현할 수 있습니다.

다중 프로토콜 통신 인터페이스 및 산업용 상호 연결성

오퍼레이터 패널을 다양한 프로그래밍 가능 로직 컨트롤러, 가변 주파수 드라이브 및 스마트 미터와 인터페이스하는 것은 종종 제어 캐비닛 내에서 프로토콜 비호환성 및 물리적 포트 제한을 초래합니다. HT8001 시리즈는 해당 모델의 표준 이더넷 포트와 함께 구성 가능한 RS232, RS422 및 RS485 직렬 인터페이스를 포함한 여러 물리적 통신 계층을 갖추어 이러한 통합 난제를 극복합니다. 이 하드웨어 유연성은 맞춤형 통신 드라이버나 특수 런타임 변환 소프트웨어 없이도 다양한 컨트롤러 브랜드와의 직접적인 데이터 전송을 가능하게 합니다. 이러한 연결성은 시스템 통합 아키텍처를 간소화하고 분산된 자동화 셀 전반에 걸쳐 신뢰할 수 있는 멀티 마스터 데이터 교환 경로를 구축합니다.

전면 패널 IP65 보호 및 인클로저 통합

중공업 환경에 배포된 제어 인클로저는 내부 전자기기를 위협하는 유체 튐, 물리적 진동 및 전기적 노이즈에 지속적으로 노출됩니다. HT8001 시리즈의 전면 베젤은 캐비닛 컷아웃에 올바르게 장착될 때 IP65 침투 보호 등급을 달성하여 습기 및 먼지 유입으로부터 디스플레이 주변을 밀봉합니다. 낮은 전력 손실 프로필 및 설계된 ABS 플러스 PC 하우징 재질과 결합된 콤팩트한 마운팅 깊이는 밀폐된 인클로저 내부의 열 축적을 최소화합니다. 이러한 물리적 속성은 집합적으로 고장 간 평균 시간을 연장하고, 시스템 가용성을 보호하며, 주문 제작사(OEM)의 지속적인 유지보수 개입을 줄입니다.

선택 지침 및 대체 옵션

적절한 HMI 모델 선택은 물리적 패널 치수, 필수 통신 포트 및 시스템 설계 매개변수에 지정된 환경 등급 기준에 따라 다릅니다. 광범위한 HT8001 제품군은 4.3인치에서 15.6인치에 이르는 다양한 디스플레이 크기를 아우르며, HT8432T, HT8732T, HT8A32T, HT8421TE, HT8701TE와 같은 옵션은 특정 응용 프로그램 규모에 맞추기 위해 다양한 해상도, 메모리 할당 및 이더넷 기능을 제공합니다. 베이징 중평 테크놀로지(Beijing Zhongping Technology)는 엔지니어링 팀이 진행 중인 자동화 프로젝트를 위해 상호 참조 선택 및 소스 일치 하드웨어 교체를 수행할 수 있도록 전문적인 기술 지원 및 지역 인벤토리 지원을 제공합니다.

자주 묻는 질문 (FAQ)

1. HT8001 산업용 터치 스크린에 전원을 공급하는 데 필요한 표준 입력 전압 범위는 무엇입니까?

이 유닛은 플러스 또는 마이너스 15%의 허용 오차를 가진 DC 12-24V의 직류 전원 공급 장치에서 작동합니다.

2. 디스플레이의 전면 베젤이 특정 액체 및 먼지 보호 표준을 충족합니까?

예, 제공된 마운팅 개스킷과 하드웨어를 사용하여 올바르게 설치하면 전면 패널이 IP65 보호 등급을 달성합니다.

3. HT8001 시리즈 하드웨어 구성 내부에는 어떤 코어 프로세서 아키텍처가 사용됩니까?

이 유닛은 특정 모델 변형에 따라 최대 1.2GHz의 속도로 작동하는 Cortex A7 듀얼 코어 프로세서에 의해 구동됩니다.

4. 이 인간-기계 인터페이스는 특수 스크립트 없이 프로그래밍 가능 로직 컨트롤러와 직접 통신할 수 있습니까?

예, 이 시스템은 다양한 PLC와의 직접 통신 프로토콜을 지원하므로 컨트롤러 측에서 복잡한 사용자 지정 프로그램을 실행하지 않고도 데이터 전송이 가능합니다.

5. 이 HMI의 화면을 개발하는 데 어떤 프로그래밍 및 구성 소프트웨어가 사용됩니까?

이 장치는 시뮬레이션 실행, 매크로 명령어 및 스마트 레시피 관리 기능을 용이하게 하는 전용 구성 소프트웨어 패키지를 지원합니다.

6. 디스플레이 어셈블리에 통합된 터치 패널 기술의 유형은 무엇입니까?

이 유닛은 산업 환경에서 신뢰할 수 있는 촉각 입력을 위해 설계된 내구성 있는 4선 고정밀 아날로그 저항막 방식 터치 패널을 통합합니다.

7. 공간이 제한된 패널을 위해 동일한 제품 시리즈 내에서 사용 가능한 대체 화면 크기가 있습니까?

예, 이 시리즈는 콤팩트한 4.3인치 변형부터 다양한 마운팅 컷아웃이 있는 대형 15.6인치 디스플레이에 이르기까지 여러 패널 치수를 포함합니다.

8. 외부 데이터 로깅 및 주변 장치 연결을 위해 물리적으로 사용 가능한 통신 포트는 무엇입니까?

정확한 모델 코드에 따라 하드웨어는 통합 직렬 COM 포트, U디스크 USB 포트 및 이더넷 인터페이스를 갖추고 있습니다.

9. 조건이 갖춰지지 않은 인클로저에 안전하게 배포하기 위한 일반적인 작동 온도 범위는 무엇입니까?

이 유닛은 결빙이 없는 조건에서 영하 20도에서 55도 사이의 주변 온도 범위 내에서 안정적으로 작동합니다.

10. 엔지니어링 팀은 교체품에 대한 상호 참조 지원을 받거나 지역 재고 가용성을 어떻게 확인할 수 있습니까?

베이징 중평 테크놀로지(Beijing Zhongping Technology)는 전문적인 기술 컨설팅, 상호 참조 서비스 및 현지화된 오리지널 부품 공급 지원을 제공합니다.
