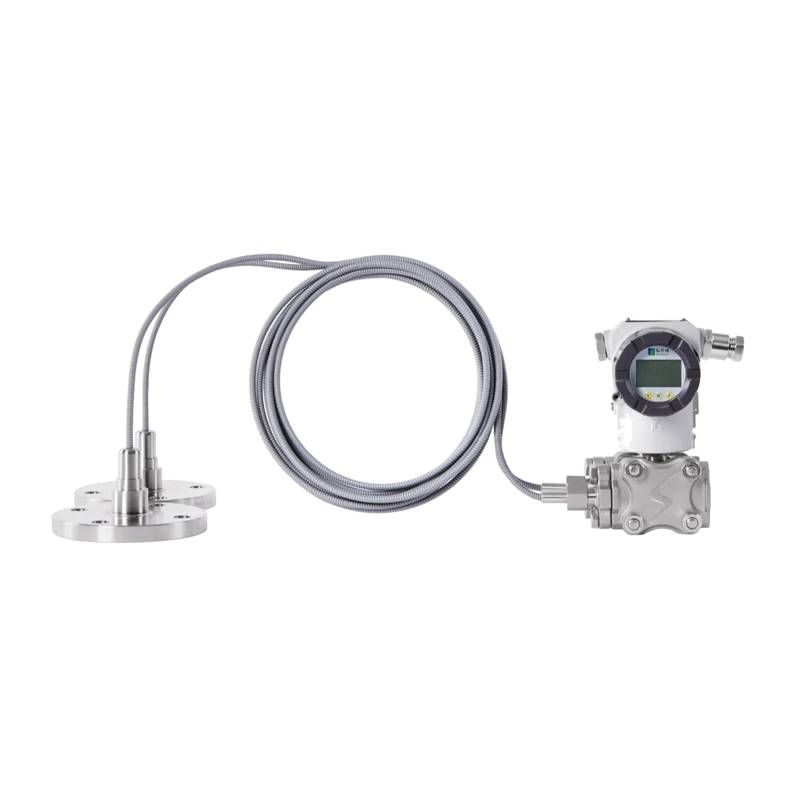

HollySys AT4500 차압 변송기 레벨 게이지

HollySys AT4500 차압 변송기 및 레벨 게이지는 휘발성 공정 환경에서 정밀한 측정을 제공합니다. 단결정 실리콘 센서 기술로 설계되어 심각한 기계적 응력 속에서도 안정적인 측정값을 유지합니다.

광활한 산업 플랜트에 고압 계기를 배치하면 측정 루프가 진동, 열충격 및 공격적인 화학 물질에 노출되는 경우가 많습니다. 기존 센서는 지속적인 압력 변동을 겪을 때 신호 드리프트와 다이어프램 피로로 인해 성능이 저하됩니다. AT4500 차압 변송기는 고급 단결정 실리콘 기술과 특허받은 패키징 구성을 활용하여 이러한 문제를 해결합니다. 센싱 엘리먼트는 직접적인 매체 인터페이스에서 떨어진 금속 하우징의 상단에 물리적으로 격리되어 배치되며, 이를 통해 기계적 디커플링과 단열이 모두 보장됩니다. 유리 소결 통합 리드는 금속 본체에 대해 고강도 전기 절연을 제공하여 과도 전압 서지 및 전자기 간섭에 대한 저항성을 향상시킵니다. 이 설계는 중화학 공정 및 유체 관리 시스템에서 작동 실패를 방지합니다.

기술 사양

측정 범위: 0-200Pa～40MPa

출력 신호: 4-20mA+HART @ 24 VDC

기준 정확도: 스팬 상한의 ±0.075%

다이어프램 재질: 316L, Hastelloy C, Tantalum, PFA 코팅, 금 도금

프로세스 연결: 1/2-14NPT 암나사 @ 프로세스 인터페이스

전원 공급: 12-45 VDC @ 터미널 블록

주위 온도: -40°C - 85°C @ 작동 상태

응답 시간: 90 ms @ 스텝 입력 변경

시스템 통합 및 하드웨어 설정

올바른 기계적 설치를 위해서는 정격 탄소강 또는 스테인리스 스틸 볼트를 사용하여 차압 변송기를 단단한 계기 브래킷 또는 임펄스 배관 네트워크에 단단히 장착해야 합니다. 프로세스 배관을 고압 및 저압 챔버에 연결하고, 액체 서비스 시 갇힌 기포나 가스 서비스 시 응축수 축적을 방지하기 위해 올바른 방향을 확인하십시오. 인근의 가변 주파수 드라이브나 고압 전력선으로 인한 전자기 간섭을 최소화하기 위해 신호 전송용 차폐 연선 케이블을 사용하십시오. 극성을 유지하도록 주의하면서 4-20mA 전류 루프 및 HART 통신 전선을 내부 나사산 단자에 연결합니다. 접지 루프를 제거하고 유도된 과도 서지로부터 보호하기 위해 제어반 끝단에서만 케이블 차폐를 접지하십시오.

신뢰성 및 환경 내구성

인클로저는 IP67 등급을 갖추어 세척 주기 동안 먼지 유입 및 일시적인 침수로부터 내부 전자기기를 보호합니다. 견고한 알루미늄 합금 또는 스테인리스 스틸 하우징은 화학 플랜트 및 해양 플랫폼의 전형적인 부식성 대기 물질에 저항합니다. 통합된 온도 보상 회로는 주위 온도 변화를 조정하여 수동 재교정 없이 측정 선형성을 유지합니다. 단결정 실리콘 센서의 기계적 격리는 고배관 하중으로 인한 응력을 완화하여 연속 플랜트 운영 전반에 걸쳐 서비스 주기를 연장하고 전체 유지보수 오버헤드를 낮춥니다.

선택 가이드 및 대체 옵션

적절한 모델 선택은 특정 루프의 작동 매체, 정압 제한 및 화학적 호환성 요구 사항에 따라 달라집니다. 베이징 众平科技股份有限公司 (Beijing Zhongping Technology)는 플랜트 확장 또는 비상 유지보수 이벤트 시 가동 중단 시간을 최소화하기 위해 포괄적인 교차 참조 선택 지원 및 신속한 현지 재고 교체 옵션을 제공합니다. 엔지니어는 고부식성 산에 대해 Tantalum 또는 Hastelloy C를 선택하는 것과 같이 젖는 부품(wetted materials)을 확인하고 플랜지 등급이 기존 프로세스 연결과 일치하는지 확인해야 합니다.

자주 묻는 질문 (FAQ)

1. 긴급 교체를 위한 현재 현지 재고 상태 및 배송 리드 타임은 어떻게 됩니까?

베이징 众平科技股份有限公司 (Beijing Zhongping Technology)는 표준 AT4500 구성의 활성 지역 인벤토리를 유지하여 중요한 유지보수 요구 사항에 대해 당일 발송이 가능합니다.

2. 오작동하는 장치에 대한 보증 범위 및 RMA 절차는 무엇입니까?

모든 장치에는 사전 출하 품질 검증을 거친 12개월 제조업체 보증이 포함되며, 현지 RMA 처리는 베이징 众平科技股份有限公司 (Beijing Zhongping Technology)을 통해 관리됩니다.

3. 전기 공급 전압 제한 및 전력 소비 특성은 무엇입니까?

이 변송기는 12 VDC에서 45 VDC 범위의 루프 전원 공급 장치에서 작동하며, 표준 4-20mA 루프 구성에 최적화된 일반적인 전력 소비량을 갖습니다.

4. 표준 아날로그 출력 외에 지원되는 통신 프로토콜은 무엇입니까?

이 장치는 4-20mA와 HART 프로토콜의 조합은 물론, 다중 드롭 디지털 네트워크 아키텍처를 위한 RS485 기반의 Modbus-RTU를 지원합니다.

5. 하우징은 먼지와 습기에 대해 어떤 환경 보호 등급을 달성합니까?

이 어셈블리는 IP67 표준을 충족하여 먼지 유입 및 심각한 수분 노출로부터 내부 회로를 보호합니다.

6. 고응력 산업 응용 분야에서 기계적 진동은 어떻게 처리됩니까?

단결정 실리콘 센서는 기계적으로 격리된 상단 인클로저에 위치하여 출력 안정성을 저해하지 않고 파이프라인 진동을 흡수합니다.

7. 장기적인 작동 건전성을 위해 권장되는 정기 유지보수 점검은 무엇입니까?

임펄스 라인의 막힘 여부를 주기적으로 검사하고, 터미널 나사의 조임 상태를 확인하며, 교정된 HART 휴대용 통신기를 사용하여 영점 교정을 확인하십시오.

8. 장치는 기존 제어 시스템 및 소프트웨어 패키지와 어떻게 통합됩니까?

통합에는 표준 HART 장치 설명 파일과 Modbus 레지스터 맵이 활용되어 주요 분산 제어 시스템 및 프로그래밍 가능 로직 컨트롤러와의 완벽한 호환성이 보장됩니다.
