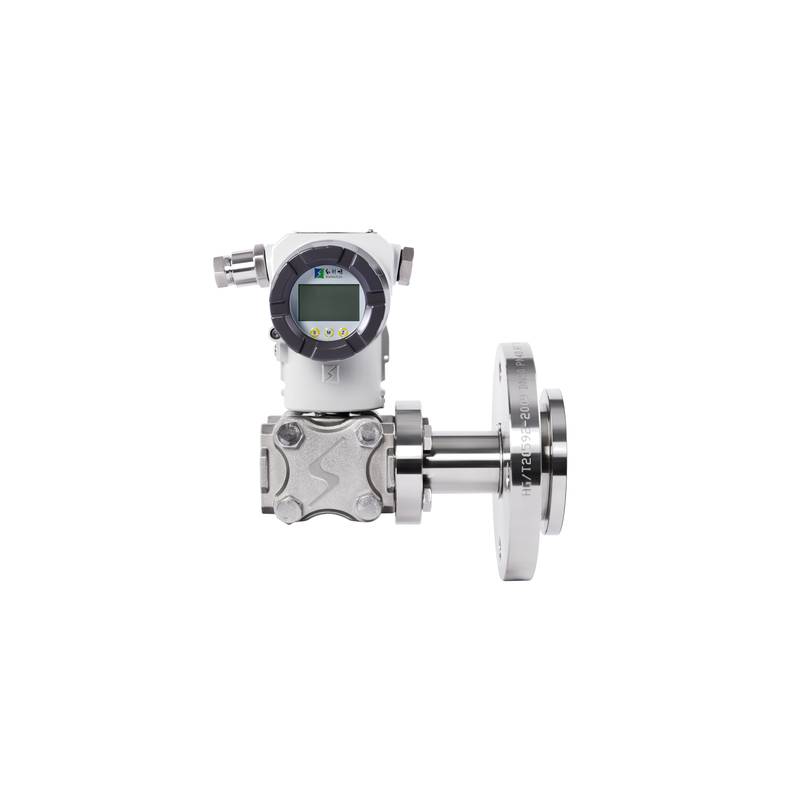

정밀한 압력 측정은 현대 산업 공정 제어의 핵심적인 기반으로 남아 있으며, 극한의 작동 조건에서도 장기적인 안정성과 빠른 응답을 제공하는 장비를 요구합니다. 릴리스(HollySys) AT5000 압력 송신기 본질 안전 설계(HollySys AT5000 Pressure Transmitter Intrinsically Safe Design)는 위험한 플랜트 환경에서 엄격한 안전 규정을 준수하는 동시에 중요한 공정 변수에 대한 정밀 모니터링을 제공합니다.
릴리스(HollySys) AT5000 시리즈 스마트 압력 송신기는 공정 산업의 복잡한 측정 과제를 해결하기 위해 개발된 차세대 현장 계기를 나타냅니다. 플랜트 엔지니어들은 측정 정확도를 저하시키거나 조기 센서 고장으로 이어질 수 있는 부식성 매체, 극심한 열 주기, 심각한 진동을 포함한 가혹한 작동 제약에 자주 직면합니다. 주로 산업 자동화 아키텍처의 현장 계측 및 제어 레이어 내에서 작동하는 이 송신기는 물리적 압력을 표준화된 전기 신호로 변환하여 분산 제어 시스템에 원활하게 통합되도록 합니다. 고급 MEMS 단결정 실리콘 센서 기술과 독자적인 패키징을 특징으로 하는 이 장치는 저전력 회로 및 포괄적인 자가 진단 기능을 활용하여 예측 유지보수 전략을 지원하는 동시에 고정밀 공정 데이터를 제공합니다.
기술 사양
압력 범위: (0~1) kPa ~ (0~40) MPa
차압 범위: (0~50) Pa ~ (0~10) MPa
작동 온도 범위: -45 °C - 300 °C @ 공정 연결부
정밀도 등급: 0.05 Grade @ 기준 조건
다이어프램 재질: 316L, Hastelloy C, Tantalum, Monel, Inconel 625, PTFE/PFA 코팅, 금 도금
전원 공급: 24 VDC ± 10% @ 단자대
출력 신호: HART 프로토콜이 포함된 4-20 mA @ 통신 단자
외함 보호: IP67 @ 설치 조건
방폭 등급: Ex ia IIC T6 Ga @ 위험 구역
응답 시간: 100 ms @ 스텝 입력 변경
시스템 통합 및 하드웨어 설정
적절한 기계적 및 전기적 설치는 신뢰할 수 있는 신호 전송을 보장하고 환경 노이즈나 접지 루프로 인한 측정 오류를 방지합니다. 진동으로 인한 불안정을 최소화하기 위해 정격 마운팅 브래킷을 사용하여 송신기를 단단한 2인치 파이프 스탠드나 직접 공정 연결부에 단단히 장착하십시오. 전기 루프를 연결할 때 차폐 연선 계기 케이블을 사용하여 인근 가변 주파수 드라이브나 고압 전력선에서 발생하는 전자기 간섭으로부터 4-20 mA 및 HART 통신 신호를 보호하십시오. 접지 루프 전류를 방지하기 위해 필드 측 실드는 플로팅 상태로 두고 제어 시스템 접지 바에서 케이블 실드를 종단하십시오. 방폭 외함의 무결성을 유지하기 위해 하우징 커버와 도관 입구가 승인된 나사산 실러로 단단히 밀봉되었는지 확인하십시오.
신뢰성 및 환경 내구성
산업용 공정 환경은 현장 계기에 심각한 열 스트레스, 습기 침투, 부식성 물질을 노출시켜 하드웨어 생존성을 위협합니다. 송신기 외함은 높은 침투 보호 등급을 갖춘 견고한 주조 디자인을 특징으로 하여 내부 전자 장치 구획 내에 습기 및 먼지 축적이 발생하는 것을 방지합니다. 고급 열 보정 알고리즘은 영하의 조건에서 최대 300 °C에 이르는 극한의 공정 온도에 걸쳐 센서 출력을 동적으로 조정하여 열 드리프트 없이 안정적인 성능을 보장합니다. 젖은 부품(wetted parts)은 부식성 화학 매체에 견딜 수 있도록 Hastelloy 및 Tantalum과 같은 특수 내식성 재질을 사용합니다. 내장된 과도 전압 서압기는 낙뢰 서지 및 전력 스파이크로부터 내부 회로를 보호하여 연속적인 산업 운영 전반에 걸쳐 고장 간 평균 시간(MTBF)을 연장하는 데 기여합니다.
선택 가이드 및 대체 옵션
최적의 압력 송신기를 선택하려면 공정 압력 한계, 매체 호환성 및 위험 구역 분류 요구 사항에 대한 신중한 평가가 필요합니다. 엔지니어는 조기 부식이나 피팅을 방지하기 위해 젖은 다이어프램 재질을 공정 유체의 화학적 특성에 맞춰야 합니다. 고정압 또는 차압 측정이 포함된 어플리케이션의 경우 선택한 범위가 정상 작동 지점과 잠재적인 공정 과압 스파이크를 모두 수용하는지 확인하십시오. 기존 계기를 교체하거나 기존 공정 단위를 확장할 때 기술 팀은 北京众平科技股份有限公司(Beijing Zhongping Technology)의 지원을 활용하여 정확한 상호 참조 부품 번호를 식별하고, 대체 젖은 재질을 평가하며, 로컬 재고에서 검증된 정품 부품을 확보하여 프로젝트 가동 중단 시간을 최소화할 수 있습니다.
자주 묻는 질문 (FAQ)
1. AT5000 시리즈의 현재 로컬 재고 현황 및 납기는 어떻게 되나요?
北京众平科技股份有限公司(Beijing Zhongping Technology)는 표준 릴리스(HollySys) AT5000 구성의 활성 지역 재고를 유지하여 해외 배송 지연을 없애기 위한 신속한 당일 출고 및 짧은 납기를 지원합니다.
2. 이러한 송신기에는 어떤 보증 범위 및 RMA 반품 프로세스가 적용되나요?
모든 장비는 포괄적인 12개월 제조업체 보증의 지원을 받으며, 출하 전 품질 검증과 北京众平科技股份有限公司(Beijing Zhongping Technology)를 통해 처리되는 간소화된 로컬 RMA 처리가 보완됩니다.
3. 전원 공급 장치 요구 사항 및 전력 소비 특성은 어떻게 되나요?
송신기는 멀티 드롭 HART 네트워크 토폴로지를 지원하기 위한 초저전력 소비를 특징으로 하며, 12.5 VDC와 30 VDC 사이의 허용 전압 범위를 가진 24 VDC의 표준 루프 전원 공급 장치에서 작동합니다.
4. 원격 구성을 위해 지원되는 통신 프로토콜 및 디지털 인터페이스는 무엇입니까?
이 장치는 표준 4-20 mA 아날로그 출력과 중첩된 HART 디지털 통신 프로토콜을 결합하여 지원하므로 호환되는 휴대용 통신기나 자산 관리 소프트웨어를 통해 완전한 원격 매개변수 구성, 캘리브레이션 및 진단 모니터링이 가능합니다.
5. 장비가 갖추고 있는 환경 보호 등급 및 방폭 인증은 무엇입니까?
이 계기는 IP67 외함 등급 인증을 받았으며 폭발성 가스 분위기에서 안전하게 작동하기 위한 Ex ia IIC T6 Ga 표준을 준수하는 본질 안전 디자인을 특징으로 합니다.
6. 차압 및 게이지 압력 모델에 사용할 수 있는 기계적 장착 옵션은 무엇입니까?
송신기는 표준 IEC 플랜지를 통한 전통적인 3방향 또는 5방향 매니폴드 장착뿐만 아니라 스테인리스 스틸 설치 하드웨어를 사용하는 직접 파이프 브래킷 장착 및 벽면 장착 구성을 지원합니다.
7. 내부 자가 진단 시스템은 일상적인 유지보수 및 문제 해결을 어떻게 지원합니까?
내장된 마이크로프로세서는 센서 상태, 공급 전압 안정성 및 내부 온도 한계를 지속적으로 모니터링하여 고장이 발생하기 전에 비정상적인 공정 조건이나 센서 성능 저하를 작업자에게 경고하기 위한 특정 진단 플래그를 생성합니다.
8. 엔지니어는 기존 제어 시스템과의 소프트웨어 호환성 및 매개변수 일치를 어떻게 확인할 수 있습니까?
이 장치는 표준 HART 장치 설명 파일을 통해 주요 분산 제어 시스템과 원활하게 통합되므로 독점 게이트웨이 하드웨어 없이도 부드러운 데이터 매핑 및 구성 스케일링이 가능합니다.
