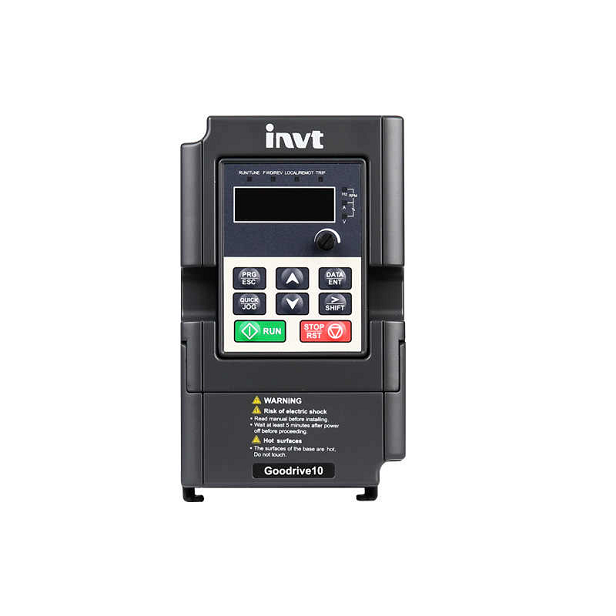

INVT GD10-0R4G-S2-B는 제한된 공간에서 신뢰할 수 있는 성능을 요구하는 소전력 OEM 응용 프로그램을 위해 설계된 미니 경제적 인 인버터입니다.220V 입력 및 0.4kW 출력 용량을 가진 단상 변환장치로서, 그것은 VECTORIZED V/f 제어 기술과 PID 제어, 다속 가동 및 Modbus 통신과 같은 필수적인 특징을 통합합니다.컴팩트한 디자인과 자연적인 냉각 메커니즘은 직물 기계, 컨베이어 시스템 및 작은 HVAC 단위와 같은 먼지 또는 섬유 재료가있는 환경에 이상적입니다.IEC와 CE와 같은 국제 표준을 준수함으로써 이 인버터는 안전과 글로벌 시장 요구 사항과 호환성을 보장합니다.
1.Technical 명세 및 기능 기능
GD10-0R4G-S2-B는 220V(-15%)에서 240V(+10%)까지의 단상 입력 전압 범위로 작동하고 50Hz/60Hz의 명목적 출력 주파수를 지원합니다.주요 성능 지표는 0Hz에서 400Hz까지의 광범위한 출력 주파수 범위와调速比1:100의, 정확한 모터 속도 조정을 가능하게 합니다.인버터는 1 분 동안 정격 전류의 150%를 처리하고 1 초 동안 200%를 처리하여 갑자기 부하 변화에 대한 탄력을 보장하는 견고한 과부하 용량을 제공합니다.
제어 방법은 토크 성능과 에너지 효율성을 최적화하는 제제제어 제제제어 V/f 제어에 중심을 두고 있습니다.이 장치는 16개의 프로그램 가능한 속도 단계를 포함하고 사용자 정의 모터 특성에 따라 작업을 맞춤형으로 할 수 있는 사용자 정의 V / F 곡선을 지원합니다.통합 인터페이스는 1개의 아날로그 입력 (0-10V 또는 0-20mA), 1개의 아날로그 출력, 5개의 디지털 입력 및 1개의 릴레이 출력을 특징으로 합니다.통신은 RS-485를 통해 Modbus 프로토콜을 지원하여 산업 자동화 네트워크에 원활한 통합을 가능하게 합니다.
2.Design 이점 및 운영 특징
공간 효율적인 건설
미니 경제적인 인버터로서 GD10-0R4G-S2-B는 최소한주의와 실용성을 강조합니다.그것의 크기는 기존의 모델에 비해 크게 줄어들어, 최대 15% 패널 공간을 절약합니다.이 컴팩트성은 단단한 다다중 단위가 단단단한 이 단단단위에 배치되는 OEM 애플리케이션에 매우 중요합니다.
열 관리 향상
강제 냉각 시스템과 달리,이 인버터는 자연적인 대류 냉각에 의존합니다.이 수동적인 접근 방식은 팬을 제거하고 소음을 줄이고 나무 가공 또는 직물 제조와 같은 도전적인 환경에서 먼지 축적을 방지합니다. 디자인은 -10°C에서 50°C의 주변 온도 범위 내에서 신뢰할 수 있는 작동을 보장하고 40°C 이상에 적용되는 제거를 보장합니다.
사용자 중심의 접근성
뛰어난 특징은 통합 전위계를 가진 외부 장착 가능한 LED 키보드입니다.이것은 단위에 직접 액세스하지 않고 원격 제어 및 실시간 매개 변수 조정을 허용합니다.인터페이스는 과부하, 과열 또는 전압 변동에 대한 오류 역사 로그를 포함하여 명확한 진단을 제공하여 유지 보수 워크플로우를 간소화합니다.
3.Application 범위 및 산업 사용 사례
GD10-0R4G-S2-B는 기능을 손상시키지 않고 비용 효율적인 모터 제어를 요구하는 시나리오에서 우수합니다.일반적인 응용 프로그램은 다음과 같습니다.
재료 처리 시스템: 컨베이어와 분류 기계는 16속 설정과 동적 브레이킹 옵션에서 혜택을 받습니다.
환기 및 펌핑: 내장 PID 제어는 HVAC 및 물 관리 시스템에서 정확한 압력 또는 흐름 조절을 가능하게 합니다.
직물 및 포장 기계: 자연적인 냉각은 먼지 또는 섬유 설정에서 장수를 보장하고, RS-485는 중앙 집중 모니터링을 지원합니다.
특별한 요구를 위해 인버터는 DC 주입, 흐름 브레이킹 및 저항 기반 브레이킹 등 여러 가지 브레이킹 방법을 제공하여 높은 비성 부하에서 감속을 관리하는 유연성을 제공합니다.
4.Comparative 분석: 인버터 시장의 GD10 시리즈
GD10-0R4G-S2-B는 기본 V/f 드라이브와 하이엔드 기기기본 GD10 GD10-0R4G-S2-B는 고급 GD10 GD10-0R4G-0R4G-S2-B는 기본 V/f 드라이브와 고주요 차이점은 다음과 같습니다.
저렴한 가격 vs.Performance: 경제적 인 솔루션으로 가격을 정하는 동안, 표준 인버터에 비해 더 부드러운 저속 작동을 위해 가격터 기반 V / f 조정을 통합합니다.
Compactness vs.Expandability: 작은 크기에도 불구하고, 단위는 프로그램 가능한 디지털 포트를 통해 확장 가능한 I/O를 지원합니다.
보호 특징: 그것은 과전압, 하전압, 단계 손실 및 단락에 대한 포함적인 보호 조치를 포함하여 많은 엔트리 레벨 경쟁자를 우수합니다.
INVT의 전문 시리즈(예: 크레인용 GD350 또는 GD270 GD10GD10은 애플리케이션 특정 최적화보다 다양성을 우선순위로 합니다.지연된 스위치 가능한 출력과 사용자 정의 가속도 램프와 같은 모듈 프로그래밍은 다양한 OEM 요구 사항에 적응할 수 있습니다.
5.구현 및 통합 지침
설치 최고의 사례
인버터는 벽에 장착된 설치를 사용하고 자연적인 냉각을 위해 공기 흐름을 극대화하기 위해 위치되어야합니다.전기 연결은 소음에 민감한 아날로그 신호를 위해 방패 케이블을 사용해야하며 RS-485 네트워크는 신호 반사를 방지하기 위해 종료 저항을 필요로합니다.
매개 변수 구성
초기 설정은 LED 키패드를 통해 기본 성능 매개 변수를 정의하는 것을 포함합니다.중요한 설정은 다음과 같습니다.
V/f 곡선을 최적화하기 위해 모터 정격 전류와 전압.
기계적 스트레스를 최소화하기 위해 가속/감속 시간 (0.1-6000s).
자동화된 작동을 위해 디지털 입력에 할당된 다속 프로필.
안전 및 준수
설계는 EMC 및 전기 안전에 대한 CE 표준을 충족하고, 산업 지역에서 호환성을 보장합니다.사용자는 민감한 환경에서 전자기 호환성을 위한 선택적 외부 필터와 함께 장치를 분리하고 접지하는 지역 규정을 준수해야합니다.
자주 묻는 질문(FAQ)
1.How GD10-0R4G-S2-B는 변수 부하 응용 프로그램에서 에너지 효율성을 달성합니까?
인버터는 인인인버터가 인인인버터를 활용하여 인인인버터는 인인인버터를 활용하여 실시간 모터 로드 조건에 따라 전압과 주파수를 조정합니다.이것은 특히 부분부하 시나리오에서 반응 전력 손실을 최소화합니다.또한 자연 냉각 시스템은 팬 전력 소비를 제거하여 전체 에너지 소비를 적극적으로 냉각 된 모델에 비해 최대 5% 줄입니다.
2.Can 이 변환장치는 기존 PLC 기반 제어 시스템과 동기화합니까?
예, 내장 RS-485 Modbus 인터페이스는 PLC와 원활한 통신을 가능하게 합니다.사용자는 중앙 집중 모니터링을 위한 주소를 등록하기 위해 속도 명령, 오류 코드 및 출력 주파수와 같은 매개 변수를 매핑할 수 있습니다. 디지털 입력은 또한 시작 / 정지 및 방향 제어를 위한 PLC 디지털 출력에서 신호를 받아들입니다.
3.What 이 모델에 의해 지원되는 브레이킹 방법을 구별합니까?
DC 브레이킹 기능은 고비성 부하에 이상적인 모터를 빠르게 중지하기 위해 직류를 주입합니다.유량 브레이킹은 외부 장치 없이 감속 중 토크를 증가시키고, 저항 브레이킹은 자주 정지 시작 주기를 위해 외부 저항 모듈을 통해 열으로 과도한 에너지를 분산합니다.선택은 부하 특성과 동적 요구 사항에 따라 달라집니다.
4.Is 인버터는 단상 모터 응용 프로그램에 적합합합니까?
아니요, GD10-0R4G-S2-B는 3상 비동기 모터를 위해 독점적으로 설계되었습니다.단상 입력 (220V)은 주거 또는 경량 상업용 전원에서 작동하는 동안 표준 산업 모터와 호환성을 가능하게 하는 3상 출력으로 변환됩니다.
5.How 소형 디자인은 유지 보수 및 서비스 수명에 영향을 미치나요?
팬리스 구조는 일반적인 실패점을 제거함으로써 장수를 향상합니다.알루미늄 히트싱크는 열을 효율적으로 분산하고, 밀봉된 PCB 코팅은 먼지와 습도로부터 보호합니다.유지보수는 키패드를 통해 정기적인 승인 검사와 유유지보수에 제한됩니다.
6.What 안전 프로토콜은 결함 예방을 위해 통합되어 있습니까?
인버터는 전자 열 과부하 보호를 포함하여 모터 가열 조건을 시뮬레이션하고 가속 도중 정지 예방을 위한 다층 보호를 특징으로 합니다.오류 역사는 작동 매개 변수의 상세한 스빠빠빠른 문제 해결을 지원하는 상세한 스오오프오오오페이션 매개 변수의 상세한 오오류오류 역사를 통해 마지막 6개의 사건을
