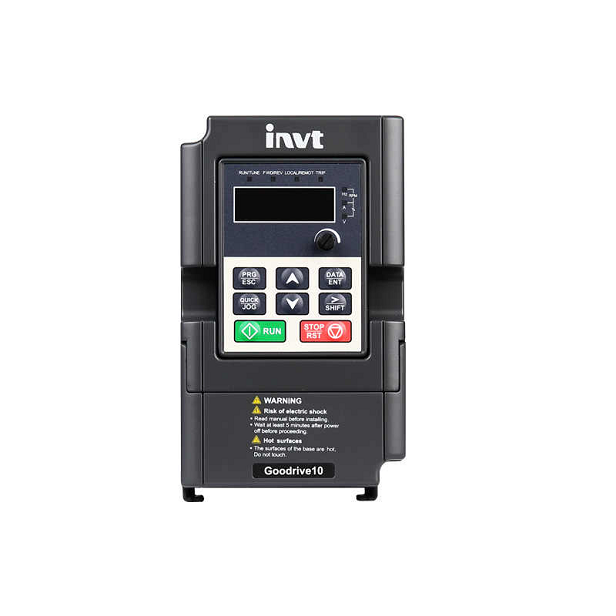

INVT GD10-2R2G-4-B는 산업 자동화 분야에서 엔지니어링 효율성의 최고의 예입니다.이 모델은 INVT의 GD10 시리즈에 속한 미니 주파수 인버터이며, 컴팩트 공간에서 견고한 성능을 위해 3단계 VFD 인버터로 특별히 설계되었습니다.입력 3상 AC 전력을 제어된 주파수 및 전압 출력으로 변환하여 표준 3상 AC 모터의 속도와 토크를 정확하게 관리합니다.2.2kW의 정격 전력과 3 단계 380V의 입력 전압으로 이 드라이브는 공간 절약, 신뢰성 및 직접적인 기능이 중요한 OEM 응용 프로그램을 위해 설계되었습니다.소형화된 디자인은 전력이나 필수적인 특징에 타협하지 않으므로 자연적인 냉각이 유리한 높은 먼지와 비행 환경에서 특히 재료 처리, 포장 및 직물 산업의 다양한 기계에 이상적인 선택입니다.
핵심 기술 사양
GD10-2R2G-4-B는 운영 용량을 설명하는 강력한 기술 사양에 의해 정의됩니다.380V에서 440V까지의 3단계 입력 전압을 47Hz와 63Hz의 주파수 포용력으로 받아들입니다.출력은 일관된 모터 성능을 보장하기 위해 5% 미만의 오류 마진으로 입력 전압을 일치시키도록 설계되었습니다.제어 철학은 제제어 방법을 제제제어하는 제제어 철학은 제제제제어 제제제어 방법을 제제제제어하는 제제제제어 철학은 제제제제어 방법을 제제어 제어 철학은 제어 방 제어 방 제어 방법에 기이것은 1:100의 상당한 속도 조정 비율을 제공하여 프로세스 제어에 대한 큰 유연성을 제공합니다.드라이브는 60 초 동안 정격 전류의 150%의 과부하 용량, 10 초 동안 180%와 1 초 동안 200%의 피크를 가진 요구적인 조건을 처리하기 위해 만들어졌습니다.자동화된 시스템에 통합하기 위해, 그것은 RS-485를 통해 Modbus 통신 인터페이스를 표준으로 제공됩니다. 그것의 소형, 책 크기 디자인은 벽 장착을 지원하고 -10°C에서 50°C까지 주위 온도에서 효과적으로 작동하는 냉각을 위해 자연적인 대류에 의존합니다.
주요 특징과 디자인 이점
컴팩트하고 견고한 디자인
GD10-2R2G-4-B의 미니 주파수 변환기 아키텍처는 가장 중요한 이점 중 하나입니다.소형 발자국은 소소소중한 캐비넷 공간을 절약하는 단단단한 제어 패널에 직접적인 설치를 가능하게 합니다.이것은 더 소형 기계를 설계하고자 하는 OEM들에게 특히 가치가 있습니다.또한, 설계는 자연적인 열 분산을 활용하여 냉각 팬의 필요성을 제거합니다.이것은 전력 소비와 잠재적 인 소음을 줄일 뿐만 아니라 이이이러한 도전적인 환경에서 드라이브의 신뢰성을 향상시킬 뿐만 아니라 면화 날개, 먼지 또는 기름 안개와 같은 공기 오염물질이 팬과 히트싱크를 막을 수 있는 도전적인 환경에서 드라이브의 신뢰성을 향상시킵니다.
고급 제어 및 성능
컴팩트한 크기에도 불구하고,이 3단계 VFD 인버터는 정교한 제어 기능을 통합합니다.벤터 최적화된 V/F 제어는 광범위한 속도 범위에서 안정적인 모터 작동을 보장하여 기본 V/F 제어와 비교하여 강한 시작 토크와 향상된 동적 반응을 제공합니다.그것은 여러 가속 및 감속 모드를 지원하여 부드러운 램프 업 및 램프 다운을 허용하여 구동 장비의 기계적 스트레스를 최소화합니다.이 드라이브는 DC 주입 브레이킹, 플럭스 브레이킹 및 외부 브레이킹 저항에 대한 지원을 포함한 포괄적인 브레이킹 옵션을 포함하여 엔지니어에게 모터를 신속하게 멈추고 재생 에너지를 관리하는 가장 좋은 방법을 선택할 수 있는 유연성을 제공합니다.
포함적인 기능과 사용 편의성
GD10-2R2G-4-B에는 시스템 설계를 단순화하고 프로세스 기능을 향상시키는 내장 기능이 포함되어 있습니다.그것은 내장 PID 컨트롤러를 갖추고 있으며, 외부 컨트롤러가 필요없이 압력 또는 흐름 조절과 같은 폐쇄 루프 프로세스 제어 응용 프로그램에 준비되어 있습니다.미리 정의된 모션 시사사를 필요로 하는 애플리케이션의 경우 드라이브는 최대 16개의 미리 설정된 다속 설정을 제공합니다.사용자 인터페이스는 편의를 위해 디자인되어 있으며, 연산자 편의를 위해 원격으로 확장하고 장착할 수 있는 쉽게 속도 조정을 위해 통합 된 전력계를 가진 이동 가능한 LED 키패드를 특징으로 합니다.국제 표준과 CE 인증을 준수하는 것은 글로벌 시장에 대한 품질과 안전성을 강조합니다.
성능 및 응용 분석
산업 환경에서 운영 이점
GD10-2R2G-4-B 미니 주파수 변환기의 배치는 여러 가지 주요 운영 이점으로 변환됩니다.모터 속도의 정확한 제어를 가능하게 함으로써, 속도를 줄이는 것은 전력 소비의 극적인 감소로 이어질 수 있는 펌프와 팬과 같은 응용 프로그램에서 상당한 에너지 절약에 직접적으로 기여합니다.부드러운 시작 기능은 모터와 전기 공급 시스템에 대한 스트레스를 줄이고 장비의 수명을 연장하고 유지 보수 비용을 줄일 수 있는 침입 전류를 제한합니다.드라이브의 견고한 보호 기능 - 과전류, 과전압, 과전압, 과부하 및 과온으로부터 보호 - 드라이브와 모터가 비정상적인 작동 조건으로부터 보호되어 전체 시스템 가동 시간과 신뢰성을 향상시킵니다.
목표 산업 및 특정 사용 사례
이 3 단계 VFD 인버터는 다양한 산업 및 응용 프로그램에서 자신의 niche를 찾습니다.그것의 팬리스 디자인은 직물 기계, 나무 가공 장비 및 공기 섬유와 먼지가 퍼져있는 다른 설정에 특별히 적합합니다.포장 산업에서, 그것은 다른 생산 라인 속도를 허용하는 다속 기능으로 컨베이어 벨트, 충전물 기계 및 포장 장비를 신뢰할 수 있습니다.그것은 또한 소형 컨베이어, 호이스트 및 피더를 포함하여 다양한 재료 처리 시스템에 적합하며, 소형 크기와 필수 제어 기능이 비용 효율적이고 신뢰할 수 있는 솔루션을 제공합니다.
더 넓은 상황: 현대 자동화에서 미니 VFD의 역할
VFD 기술과 그 진화를 이해하기
변수 주파수 드라이브 (VFD)는 공급되는 전력의 주파수와 전압을 변화함으로써 AC 유도 모터의 속도를 기본적으로 제어하는 전력 변환 장치입니다. 핵심 원칙은 모터 속도가 공급 주파수에 직접 비례한다는 것입니다.주파수를 낮추면 VFD는 모터 속도를 줄여 에너지 소비를 낮추고 프로세스 제어를 향상시킵니다.GD10 시리즈로 예시된 VFD 시장의 소형화 추세는 더 작고 통합된 기계에 대한 수요에 의해 추진됩니다.전력 반도체 기술과 열 관리의 진보로 인해 높은 성능을 점점 더 작은 패키지로 포장할 수 있으며 엔지니어에게 더 큰 설계 유연성을 제공합니다.
다른 드라이브 유형과 비교 분석
드라이브를 선택할 때 엔지니어들은 종종 GD10과 같은 컴팩트하고 일반용 모델의 이점을 다른 유형과 비교합니다.더 크고 더 비싸는 고성능 GD10-2R2G-4-B는 매우 높은 정밀도나 최대 저속 토크가 필요하지 않는 응용 프로그램에 대한 필수 기능과 비용 효율성의 매력적인 균형을 제공합니다.간단한 드라이브에 비해 주요 이점은 내장 PID, 다속 제어 및 통신 기능을 포함한 풍부한 기능 세트입니다.미니 VFD를 사용하는 결정은 종종 공간 절약, 환경 조건 (팬 없는 디자인을 선호) 및 기본적이고 신뢰할 수 있고 비용 의식 솔루션의 필요성에 따라 달라집니다.
자주 묻는 질문(FAQ)
GD10-2R2G-4-B는 어떤 유형의 모터를 제어할 수 있습니까?
이 3단계 VFD 인버터는 표준 3단계 AC 인덕션 모터를 제어하기 위해 특별히 설계되었습니다.모터의 전력 등급이 드라이브의 2.2kW 용량을 초과하지 않으며 모터 매개 변수가 최적의 성능과 보호를 위해 드라이브 내에서 올바르게 구성되어 있도록 보장하는 것이 중요합니다.
팬리스 냉각 디자인은 사용에 어떻게 영향을 미치나요?
이 미니 주파수 변환기에 냉각 팬이 없는 것은 더러운 환경에서 신뢰성에 대한 주요 이점입니다. 왜냐하면 과열으로 이어질 수 있는 히트싱크에 먼지와 쓰레기의 축적을 방지합니다.그러나, 자연적인 대류 과정이 열을 효과적으로 분산할 수 있도록 적절한 주변 공기 흐름이 있는 위치에 드라이브를 설치하는 것이 중요합니다.
이 드라이브는 간단한 컨베이어 속도 제어 응용 프로그램에 사용할 수 있습니까?
분명히GD10-2R2G-4-B는 컨베이어 속도 제어에 이상적인 솔루션입니다.사용하기 쉬운 키패드와 전력계는 간단한 속도 조정을 가능하게 합니다.또한, 드라이브의 프로그래밍 가능한 디지털 입력은 시작/정지 명령을 위해 외부 센서 또는 스위치에 연결될 수 있으며, 다속 기능은 다른 프로세스에 대한 고정 운영 속도를 설정하는 데 사용될 수 있습니다.
내장 Modbus 통신의 의미는 무엇입니까?
RS-485를 통한 내장 Modbus RTU 통신은 현대 자동화에 중요한 기능입니다.그것은 드라이브를 PLC (프로그램 가능한 논리 컨트롤러) 에 의해 관리되는 시스템과 같은 더 큰 제어 네트워크에 원활하게 통합 할 수 있습니다.이것은 데이터 수집 및 산업 4.0 응용 프로그램에 필수적인 드라이브 상태 (주파수, 전류 및 오류와 같은) 및 원격 제어의 중앙 모니터링을 가능하게 합니다.
드라이브는 전력 공급 변동으로부터 보호를 제공합니까?
예, GD10-2R2G-4-B는 입력 전압 변화의 정도를 처리하기 위해 설계되었습니다.입력 전압 범위는 380V-15%에서 440V+10%까지 지정되어 있으며, 전형적인 그리드 변동에 대해 버퍼를 제공합니다.또한, 그것은 드라이브 및 연결 된 장비를 보호하기 위해 경보 또는 오류를 트리거하는 과전압 및 하전압 조건에 대한 포괄적인 보호를 특징으로 합니다.
