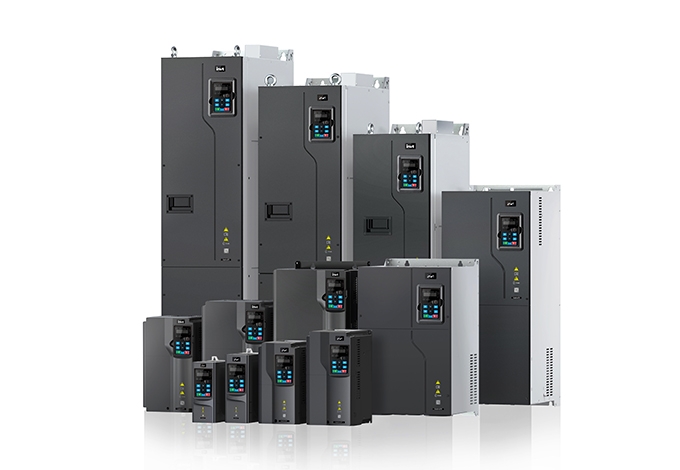

INVT Goodrive270(GD270-2R2-4)는 팬 및 펌프 응용 프로그램에서 우수한 성능과 에너지 효율성을 제공하기 위해 엔지니어링된 전문 변수 주파수 드라이브(VFD)입니다.이 2.2 kW의 3단계 3단계 변수 주파수 드라이브는 액체 역학에 맞춤형 기능을 통합하여 물 처리, HVAC 및 다양한 산업 설정의 시스템에 이상적인 선택입니다.소형, 책 크기의 디자인은 공간이 제한된 제어 캐비고고고의 고급 제어 알고리즘이 비동기화 및 영구 자석 동기화 모터의 신뢰할 수 있고 경제적인 작동을 보장하는 동안 공간이 제한된 제어 캐비넷에 쉽게 설치할 수 있습니다.
1.Product 개요 및 핵심 기술
GD270 시리즈는 액체 처리용 드라이브 분야에서 중요한 발전을 나타냅니다.GD270-2R2-4 모델은 일반용 드라이브가 아닙니다.팬과 펌프의 작동 프로필을 위해 특별히 만들어졌습니다.이 초점은 임베디드 애플리케이션 매크로와 전용 PID 컨트롤러로 변환되어 일정한 압력 물 공급과 같은 기능의 설정을 간소화하여 많은 표준 애플리케이션에 대한 "플러그 앤 플레이" 솔루션으로 만듭니다.
본질적으로,이 변수 주파수 드라이브는 피드백 엔코더없이도 정교한 공간 전압 피피피피피드백 피피드백 엔코더 (Sensorless Vector Control-SVC)없이도 복잡한 공간 전압 이 그 그 그 그 그 본본본본적으로이 기술은 ±0.2%의 정확도와 20 밀리초 미만의 토크 응답 시간으로 우수한 속도 조절을 제공합니다.이것은 드라이브가 물압 증가의 갑자기 필요성과 같은 변화하는 시스템 요구에 빠르게 적응할 수 있음을 의미하며 안정적인 작동을 유지하고 모터를 방해적인 부하로부터 보호합니다.
2.Key 특징 및 디자인 이점
GD270-2R2-4는 실제 애플리케이션에서 실질적인 이점을 제공하는 기능으로 가득 차 있습니다.
최고의 에너지 효율성: 뛰어난 기능은 통합된 ECO 에너지 절약 알고리즘입니다.이 기능은 지능적으로 부하 수요를 모니터링하고, 낮은 부하 조건에서 에너지 소비를 최소화하기 위해 모터의 작동 전압과 주파수를 자동으로 조정합니다.장기간 운영되는 펌프나 팬이 있는 시설에서는 전기 비용을 크게 줄일 수 있습니다.또한, 고효율 영구 자석 동기 모터 (PMSM) 를 운전하는 능력은 시스템 효율성의 더 높은 수준을 잠금할 수 있습니다.
견고성과 신뢰성: 산업 환경의 엄격성을 위해 설계된 이 3 단계 변수 주파수 드라이브는 견고한 구조를 자랑합니다.그것은 광범위한 입력 전압 범위 (380-480V±15%)를 특징으로, 그리드 변동을 효과적으로 처리할 수 있습니다.코어 인쇄 회로판은 부식, 습기 및 먼지에 저항하는 두께 된 보호 층으로 코팅되어 있으며, 폐수 처리소에서 발견되는 것과 같은 가혹한 조건에서 수명을 향상시킵니다.독립적인 공기 배관 설계는 드라이브 내부에 먼지가 축적되지 않으며 신뢰성을 더욱 향상시킵니다.
비교할 수 없는 유연성과 통합: 드라이브는 놀라운 구성 유연성을 제공합니다.그것은 Profibus-DP, Profinet, CANopen 및 Modbus-TCP와 같은 주요 산업 네트워크를 지원하는 다양한 선택적 통신 카드로 채워질 수 있는 두 개의 확장 슬롯 (SLOT1 및 SLOT2)과 함께 제공됩니다.이것은 거의 모든 공장 자동화 시스템에 원활하게 통합할 수 있습니다.또한 사용자는 외부 구성 요소가 필요하지 않고 특정 조화 완화 요구 사항을 충족하기 위해 내장 DC 또는 AC 출력 원자를 가진 모델을 선택할 수 있습니다.
3.Technical 성능 및 명세
GD270-2R2-4는 2.2 kW의 출력 전력으로 등급되어 있으며, 해당 출력 전류는 5 Amps입니다.그것은 50 또는 60 Hz의 주파수에서 380에서 480 볼트의 표준 3상 AC 입력 전압으로 작동합니다.출력 주파수는 0 Hz에서 400 Hz까지 변경될 수 있으며, 정확한 프로세스 제어를 위해 광범위한 모터 속도를 수용합니다.
모터 제어 측면에서, 드라이브는 표준 비동기 유도 모터와 현대 영구 자석 동기 모터와 호환됩니다.비동기 모터를 위해 0.5 Hz에서 150%의 견고한 시작 토크를 제공하여 부하 하에서도 부드러운 시작을 보장합니다.드라이브는 -10°C에서 50°C까지의 주위 온도에서 지속적인 작동을 위해 설계되어 있으며, 부품 수명을 보장하기 위해 40°C 이상에 적용되는 제거가 있습니다.냉각은 내부 강제 공기 팬 시스템을 통해 달성됩니다.
확장된 관점: 현대 산업에서 전문화된 VFD의 역할
팬과 펌프에 대한 전용 변수 주파수 드라이브가 유익한 이유에 대한 더 광범위한 상황을 이해하는 것은 더 정보를 갖춘 선택을 할 수 있습니다.
1.Why 응용 프로그램 특정 VFD를 선택합니까?
일반용 드라이브는 사용할 수 있지만 GD270-2R2-4와 같은 전문 3 단계 변수 주파수 드라이브는 별도의 장점을 제공합니다.그것은 목표 시장에서 일반적인 작업을 위해 미리 프로그램된 기능과 함께 제공됩니다.예를 들어, 물 부스팅 스테이션에서 다중 펌프 제어를 위한 내장 논리 또는 폐쇄 루프 시스템에서 일정한 압력을 유지하기 위해 전문 PID 조정을 포함합니다.이것은 엔지니어링 시간을 줄이고, 구성 오류를 최소화하고, 시작을 가속화합니다.또한 항공성 및 얼음 보호와 같은 응용 프로그램 특정 보호 기능을 포함하고 있으며, 일반용 드라이브에서 항상 표준이 아닙니다.
2.시스템 구현에 대한 주요 고려 사항
최적의 성능과 장수명을 보장하기 위해 이 드라이브를 통합할 때 몇 가지 중요한 요소를 고려해야합니다.
적절한 크기 및 변경: 모터의 전체 부하 전력을 초과하는 전류 등급을 가진 드라이브를 선택하는 것이 중요합니다.펌프 응용 프로그램, 특히 무거운 시작 또는 변수 토크 부하를 포함하는 응용 프로그램의 경우, 드라이브 구성 요소를 과다한 스트레스를 피하기 위해 제조업체의 제거 곡선을 조언하는 것이 필수적입니다.
여과의 필수: VFD 내부의 전자 부품은 전도성 먼지와 부식 가스로 인한 손상에 취약합니다.제어 캐비제제트가 적절한 여과를 보장하고 드라이브 주변의 깨끗한 환경을 유지하는 것은 서비스 수명을 크게 연장하는 간단하지만 효과적인 방법입니다.
포괄적인 시스템 통합: 성공적인 설치는 드라이브와 모터 뿐만 아니라 더 많은 것을 포함합니다.그것은 단회로 보호를 위해 정확하게 크기의 상류 차단기 또는 신관, 소음 면역을 위해 적절하게 종료 된 제어 배선, 그리고 특정 설치 사이트에 의해 요구되는 전력 품질 표준을 유지하기 위해 외부 하모니크 필터가 필요합니다.
자주 묻는 질문(FAQ)
1.How 이 드라이브의 ECO 모드는 실제로 에너지를 절약합니까?
ECO 모드는 지속적으로 가장 효율적인 작동 지점을 찾는 고급 자동 조정 시스템으로 작동합니다.고정 전압-주파수 비율에서 모터를 실행하는 대신, 전체 토크가 필요하지 않을 때 모터의 자기 흐름 (따라서 공급 된 전압)을 동적으로 줄입니다.이것은 모터의 핵심 손실을 최소화합니다. 특히 부분적으로 부하된 팬과 펌프에서 에너지 폐기의 중요한 원천입니다.알고리즘은 갑자기 부하 변경에 대한 시스템의 반응을 손상시키지 않고 이것을 보장합니다.
2.Can 이 2.2kW 드라이브는 펌프를 위한 영구 자석 동기 모터 (PMSM)를 통제합니까?
네, 확실히GD270-2R2-4는 표준 비동기 (유도) 모터와 고효율 영구 자석 동기 모터를 모두 제어하기 위해 명시적으로 설계되었습니다.드라이브의 매개 변수에서 모터 유형을 선택하고, 이상적으로 드드드드드드드드드드라이브의 매개 변수에서 드드드라드드드드라이브의 매개 변수에서 드드라이브의 모터 유형을 선택해야 하며, 드라이상적으로 드드드드드드드드라이브의 매개
3. 펌프 응용 프로그램을 위한 내장 PID 컨트롤러의 의미는 무엇입니까?
내장 PID(Proportional, Integral, Derivative) 컨트롤러는 파이프라인 또는 내내내내내의 내내내장된 공정 변수와 같은 안정적인 공정 변수를 유지하기 위한 뇌입니다.일정한 압력 펌프 시스템에서 드라이브는 원격 압력 센서의 피드백을 사용합니다.PID 컨트롤러는 수요의 변화에 관계없이 설정된 압력을 유지하기 위해 모터 속도를 지속적으로 조정합니다 (여러 다다다수의 PID PID 컨트롤러는 열려 있는 PID 컨트롤러와 같은).이것은 별도의 외부 프로세스 컨트롤러의 필요성을 제거하여 시스템을 단순화하고 비용을 줄입니다.
4.Why"booksize"소형 디자인은 주요 이점입니까?
컴팩트하고 표준화된 책 크기 형태 요소는 여러 드라이브를 제어 캐비넷 내의 단일 레일에 옆에 장착할 수 있습니다.이것은 귀중한 패널 공간의 사용을 극적으로 최적화합니다.시스템 통합자 및 OEM의 경우, 이것은 더 작고 비용 효율적인 제어 캐비시시시트를 설계하거나 기존 캐비시시시시트 발자국에 더 많은 장비를 적합시킬 수 있음을 의미합니다. 많은 프로젝트에서 중요한 요소입니다.
5.What 안전 기능이 드라이브를 제공합니까?
과전류, 과전압 및 과온에 대한 표준 전자 보호 외에도 드라이브의 안전 자격 증명은 안전 기능에 대한 지원을 포함합니다.특정 인증은 모델별로 검증되어야 하지만,이 클래스의 드라이브는 종종 선택적 인 안전 확장 카드를 통해 안전 토크 오프 (STO) 와 같은 기능을 지원합니다.STO는 드라이브가 모터를 시작할 수 있는 출력 토크를 생성하지 않도록 방지하는 중요한 안전 기능이며 안전한 유지 보수와 기계 안전 표준을 충족시킬 수 있습니다.
