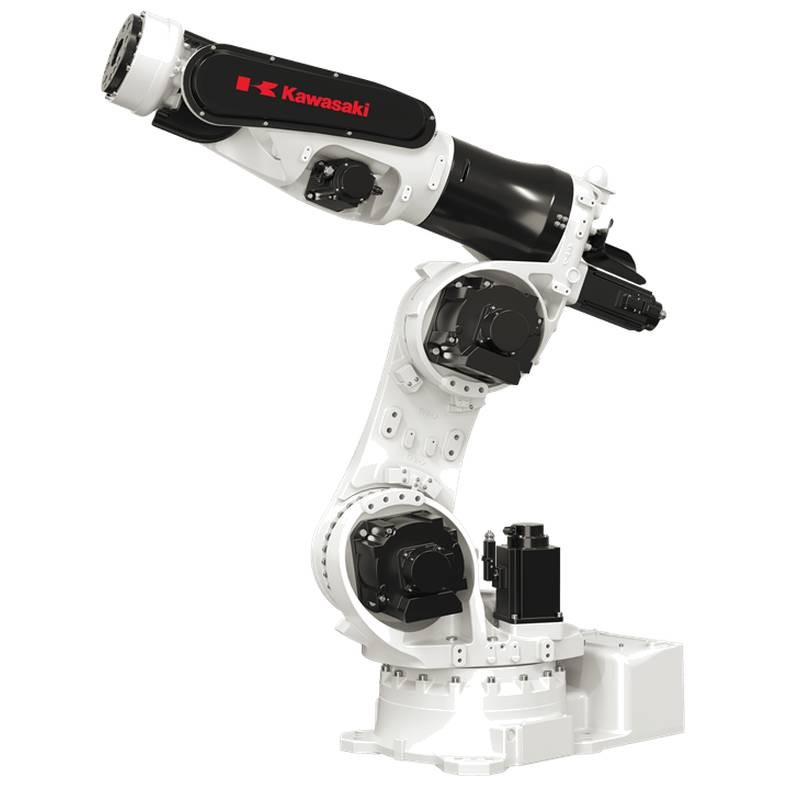

가와사키(Kawasaki) ZX300S 6축 스폿 용접용 산업용 로봇

Kawasaki ZX300S는 자동차 차체(body-in-white) 및 일반 제조 라인에서 로봇 스폿 용접 및 고가중치 자재 핸들링을 위해 설계된 6축 다관절 중공업용 로봇입니다. 최대 가중치 300kg, 수평 도달 거리 2,501mm, 위치 반복 정밀도 ±0.3mm(ISO 9283 기준)를 갖춘 ZX300S는 철도 차량 사이드 실, 대형 트럭 캡, 단조 프레스 텐더링과 같은 대형 조립품의 자동 스폿 용접에 필요한 구조적 강성과 사이클 타임 안정성을 제공합니다. 본 유닛은 E02 컨트롤러 통합 및 바닥 설치 준비가 완료된 새 제품(공장 밀봉) 상태로 공급됩니다.

개요 및 주요 기술 사양

브랜드 및 시리즈: Kawasaki Z 시리즈 – 대형 가중치 로봇

모델 부품 번호(MPN): ZX300S

핵심 카테고리: 6축 다관절 중공업용 로봇

제품 상태: 새 제품(공장 밀봉)

자유도: 6축

최대 가중치: 300 kg

최대 수평 도달 거리: 2,501 mm

최대 수직 도달 거리: 3,115 mm

위치 반복 정밀도: ±0.3 mm(ISO 9283 준수)

최대 선속도: 2,500 mm/s

동작 범위: 암 회전(JT1) ±180°; 암 아웃-인(JT2) +75°/−60°; 암 업-다운(JT3) +250°/−120°; 손목 스위블(JT4) ±360°; 손목 굽힘(JT5) ±120°; 손목 트위스트(JT6) ±360°

최대 속도(JT1–JT6): 100°/s, 85°/s, 85°/s, 90°/s, 90°/s, 150°/s

허용 손목 모멘트: JT4/JT5=1,715 N•m; JT6=862 N•m

허용 관성 모멘트: JT4/JT5=166.6 kg•m²; JT6=107.8 kg•m²

질량(로봇 암): 1,400 kg

장착: 바닥 설치 전용

주변 작동 온도: 0°C ~ 45°C

상대 습도: 35% ~ 85%(비응축)

컨트롤러: E02 범용 컨트롤러

전력 요구 사항: 7.5 kVA(가중치 및 동작 프로필에 따라 다름)

통합 기능: 에어 배관(12 mm 직경 × 2라인); 용접 건용 내부 냉각수 파이프; 솔레노이드 밸브 배선(DC24V); FRL 유닛

주요 응용 분야: 로봇 스폿 용접, 자재 핸들링, 조립, 머신 텐딩, 팔레타이징, 플라즈마 절단

주요 특징 및 엔지니어링 성능

스폿 용접을 위한 300 kg 고가중치 용량: ZX300S는 단일 자동화 셀 내에서 무거운 용접 건과 대형 공작물을 지원합니다. 2,501 mm의 도달 거리와 결합되어, 이 산업용 6축 로봇은 추가적인 위치 지정 축 없이도 깊은 캐비티와 대형 패널 표면에 접근할 수 있어 시스템 복잡성과 설치 공간을 줄여줍니다.

일관된 용접 품질을 위한 ±0.3 mm 반복 정밀도: ISO 9283 인증을 받은 ZX300S는 ±0.3 mm의 위치 반복 정밀도를 제공합니다. 이 정밀도는 모든 스폿 용접 사이클에서 일관된 전극 정렬을 보장하여, 대량 생산 로봇 스폿 용접 응용 분야에서 스패터(expulsion)를 최소화하고 전극 드레싱 빈도를 줄입니다.

높은 토크 용량을 갖춘 넓은 손목 동작 범위: 손목 스위블(JT4) 및 트위스트(JT6)는 모두 ±360° 연속 회전을 제공하며, JT4/JT5에서 1,715 N•m의 허용 모멘트를 제공합니다. 이를 통해 가속도나 정착 시간을 희생하지 않고도 복잡한 건 각도 기동과 다중 평면 용접 위치를 구현할 수 있습니다.

까다로운 열 환경을 위한 내열성 손목: ZX300S는 내열성 손목 설계를 갖추고 있어, 스폿 용접 스테이션 인근의 고온 단조 및 플라즈마 절단 작업에서 고온 공작물을 다루기에 적합합니다. 이는 주조 인접 셀이나 후열 접합 셀에서 씰 및 베어링 수명을 연장합니다.

용접 장비를 위한 통합 유틸리티 패스스루: 공장에서 통합된 12 mm 직경 에어 배관(2라인), 용접 건용 내부 냉각수 파이프, DC24V 솔레노이드 밸브 배선은 외부 케이블 정리 문제를 제거합니다. FRL 유닛과 엔드 이펙터 내부 부싱은 유지보수 지점을 줄이고 고장 간 평균 시간(MTBF)을 향상시킵니다.

ZX300S 모델 코드 해독 및 선택 기준

Kawasaki Z 시리즈 명명법을 이해하는 것은 올바른 사양 선정을 위해 필수적입니다. "ZX" 접두사는 Z 시리즈 다관절 로봇 플랫폼을 의미합니다. 숫자 "300"은 손목 페이스플레이트에서 최대 300 kg의 가중치 용량을 나타냅니다. "S" 접미사는 ZX300 제품군 내의 표준 도달 거리 변형 모델을 나타냅니다. (반면, "G" 접미사는 동일 가중치 클래스 내의 다른 구성을 의미합니다).

로봇 스폿 용접 응용 분야의 주요 선택 기준:

건 무게 + 전극 힘: 용접 건, 변압기, 케이블 및 툴링의 총 질량은 300 kg 이내여야 합니다. 또한, 허용 손목 모멘트(JT4/JT5에서 1,715 N•m)와 관성 모멘트(166.6 kg•m²)는 건의 무게 중심 오프셋과 전극 폐쇄 시 발생하는 반작용력을 수용해야 합니다.

도달 범위 대 부품 형상: 2,501 mm의 수평 도달 거리와 3,115 mm의 수직 도달 거리로, ZX300S는 트럭 사이드 프레임, 철도 차량 실, EV 배터리 하우징과 같은 대형 패널에 접근할 수 있습니다. 오프라인 시뮬레이션 도구를 사용하여 모든 용접 지점이 특이점 없이 로봇의 작업 범위 내에 있는지 확인하십시오.

사이클 타임 대 속도 능력: 최대 축 속도는 85°/s(JT2/JT3)에서 150°/s(JT6) 범위입니다. 고밀도 스폿 패턴의 경우, 경로 가속도와 정착 시간의 균형을 맞추어 분당 목표 사이클을 달성하십시오.

컨트롤러 호환성: ZX300S는 E02 범용 컨트롤러와 독점적으로 연결되며, 필드버스 통합(EtherNet/IP, Profinet, DeviceNet)을 지원하고 조정된 다중 로봇 스폿 용접 셀을 위한 처리 능력을 제공합니다.

환경 조건: 로봇은 0°C에서 45°C 사이의 주변 온도와 최대 85%(비응축) 습도에서 안정적으로 작동합니다. 주조 또는 핫 스탬핑 응용 분야의 경우, 내열성 손목이 추가적인 열 보호를 제공합니다.

설치, 배선 및 시운전 가이드라인

기계적 설치: ZX300S는 바닥 설치 전용으로 설계되었습니다. 베이스 플레이트는 1,400 kg의 로봇 암과 고속 축 동작 중 발생하는 동적 하중을 견딜 수 있는 콘크리트 기초에 단단히 고정되어야 합니다. 지정된 기초 볼트 토크 값(고장력 볼트 SCM435, 10.9 등급 이상인 경우 56.84 N•m)은 Z 시리즈 설치 및 연결 매뉴얼을 참조하십시오. 장착 표면의 평탄도가 Kawasaki의 공차 사양을 충족하는지 확인하십시오.

전기 및 필드버스 배선: E02 컨트롤러는 7.5 kVA 전원 공급 장치가 필요합니다(실제 가중치 및 동작 패턴에 따라 다름). 모든 비상 정지 회로는 이중화된 2채널 안전 아키텍처로 하드 와이어링되어 있습니다. 컨트롤러의 안전 회로는 ISO 13849-1:2006에 따른 카테고리 3의 PLd를 만족합니다. 스폿 용접 통합을 위해 로봇 암에는 클램프 작동을 위한 사전 배선된 DC24V 솔레노이드 밸브 라인과 용접 건용 내부 냉각수 파이프 패스스루가 포함되어 있습니다. 고EMI 용접 환경에서 신호 무결성을 유지하려면 피드백 및 엔코더 신호에 차폐 케이블을 사용하십시오.

매개변수 설정 및 시운전: E02 컨트롤러는 티치 펜던트 프로그래밍과 오프라인 시뮬레이션을 모두 지원합니다. 티치 펜던트에는 3위치 활성화 장치가 포함되어 있으며, 안전을 위해 티치 및 체크 모드 속도는 250 mm/s로 제한됩니다. 주요 시운전 단계는 다음과 같습니다:

영점 조정 및 마스터링: 사용 설명서 절차에 따라 절대 엔코더 영점 조정을 수행합니다.

TCP(Tool Center Point) 교정: 6점 또는 직접 입력 방법으로 용접 건 TCP를 정의합니다.

용접 스케줄 통합: 필드버스 또는 개별 I/O를 통해 로봇 위치를 용접 타이머 및 전류 프로필에 매핑합니다.

경로 최적화: E02 컨트롤러의 경로 스무딩 및 가속도 필터링을 사용하여 ±0.3 mm 반복 정밀도를 유지하면서 사이클 타임을 단축합니다.

소음: 일반적인 작동 조건에서 ZX300S는 70 dB(A) 미만의 소음 수준을 발생시키며, 추가적인 방음 인클로저 없이도 표준 산업 작업장 소음 규정을 충족합니다.

기술 및 비즈니스 FAQ

스폿 용접용 ZX300S와 다른 Z 시리즈 로봇의 주요 차이점은 무엇인가요?

ZX300S는 Kawasaki Z 시리즈 내의 300 kg 가중치 모델로, 2,501 mm의 도달 거리, ±0.3 mm의 반복 정밀도, 내열성 손목 설계의 조합이 특징입니다. ZX200S(200 kg 가중치)와 비교하여 ZX300S는 더 무거운 용접 건과 대형 공작물을 지원합니다. ZX165U 또는 ZX130S와 비교하면, ZX300S는 상당히 높은 손목 토크 용량(JT4/JT5에서 1,715 N•m, 소형 모델은 더 낮음)을 제공합니다. "S" 접미사는 표준 도달 거리 구성을 나타내며, ZX300G는 동일 가중치 클래스 내의 다른 변형 모델입니다.

Kawasaki ZX300S의 일반적인 가격대와 리드 타임은 어떻게 되나요?

E02 컨트롤러를 포함한 새 제품(공장 밀봉) ZX300S의 경우, 구성(케이블 길이, 필드버스 옵션, 통합 용접 전용 유틸리티 패키지)에 따라 일반적으로 $75,000 ~ $110,000 USD 범위입니다. 리드 타임은 지역 및 공장 주문 잔량에 따라 다르며, 표준 리드 타임은 주문 확인 후 약 8~16주입니다. 스폿 용접 셀의 경우 추가 비용으로 용접 건, 변압기, 물 순환기, 안전 펜싱 등이 포함됩니다. 귀하의 특정 응용 요구 사항에 따른 확정 견적은 베이징 众平科技股份有限公司(Beijing Zhongping Technology)에 문의하십시오.

Kawasaki ZX300S의 진품 여부를 확인하고 위조품을 피하려면 어떻게 해야 하나요?

정품 Kawasaki ZX300S 유닛은 모델 번호, 일련 번호 및 Munsell 10GY9/1 상당의 본체 색상이 기재된 공장 각인 명판이 있습니다. Kawasaki Robotics의 지역 서비스 센터를 통해 일련 번호를 직접 확인하십시오. E02 컨트롤러에는 공장에서 부착된 인증 라벨이 포함되어 있습니다. 정품은 전체 문서(사용 설명서, 설치 및 연결 매뉴얼, 다운로드 가능한 CAD 데이터)와 함께 제공됩니다. 공장 밀봉 포장 없이 "중고" 또는 "재정비"로 판매되는 유닛은 새 제품(공장 밀봉) 상태 지정이 적용되지 않습니다. 항상 Kawasaki의 공식 유통망을 통해 구매하십시오.

스폿 용접 품질 불일치 또는 경로 편차를 해결하기 위한 진단 절차는 무엇인가요?

용접 품질 불일치는 일반적으로 TCP 드리프트, 전극 마모 또는 로봇 반복 정밀도 저하로 인해 발생합니다. 진단 워크플로우: (1) 고정된 기준점을 대상으로 TCP 체크 사이클을 실행합니다. ±0.3 mm를 초과하는 편차는 기계적 또는 마스터링 문제를 나타냅니다. (2) 손목 모멘트와 관성이 허용 한계(1,715 N•m 및 166.6 kg•m²) 내에 있는지 확인합니다. 과부하 상태는 편향과 낮은 반복 정밀도를 유발합니다. (3) 엔코더 배터리 전압과 절대 위치 유지 상태를 확인합니다. (4) 내부 냉각수 파이프에 건 과열을 유발할 수 있는 누출이나 제한이 있는지 검사합니다. (5) E02 컨트롤러의 진단 로그를 사용하여 서보 오류 이력과 경로 보간 이상을 검토합니다. 지속적인 문제 발생 시 사용 설명서에 따라 전체 재마스터링 절차를 수행하고 용접 건 TCP를 재교정하십시오.

고부하 스폿 용접 작업에서 ZX300S에 권장되는 예방 유지보수 일정은 어떻게 되나요?

고부하 스폿 용접(일일 2교대 이상) 시 Kawasaki는 다음을 권장합니다: 6,000 작동 시간마다 또는 매년(둘 중 먼저 도래하는 시점) 그리스 교체; 절대 엔코더용 배터리 2년마다 교체; 3개월마다 손목 씰 검사(내열성 손목 설계로 씰 수명이 연장되지만 열 사이클은 여전히 마모를 가속화함); 냉각수 파이프 누출 및 유량 주간 검사; 장착 볼트 토크 분기별 검사(M10 고장력 볼트의 경우 56.84 N•m). 엔코더 배터리, 손목 씰 및 FRL 유닛 서비스 키트를 포함한 예비 부품 재고를 유지하십시오. 로봇의 소음 수준(<70 dB(A))은 진단 지표로 활용될 수 있습니다. 소음이 갑자기 증가하면 베어링 마모나 윤활 저하의 신호일 수 있습니다.
