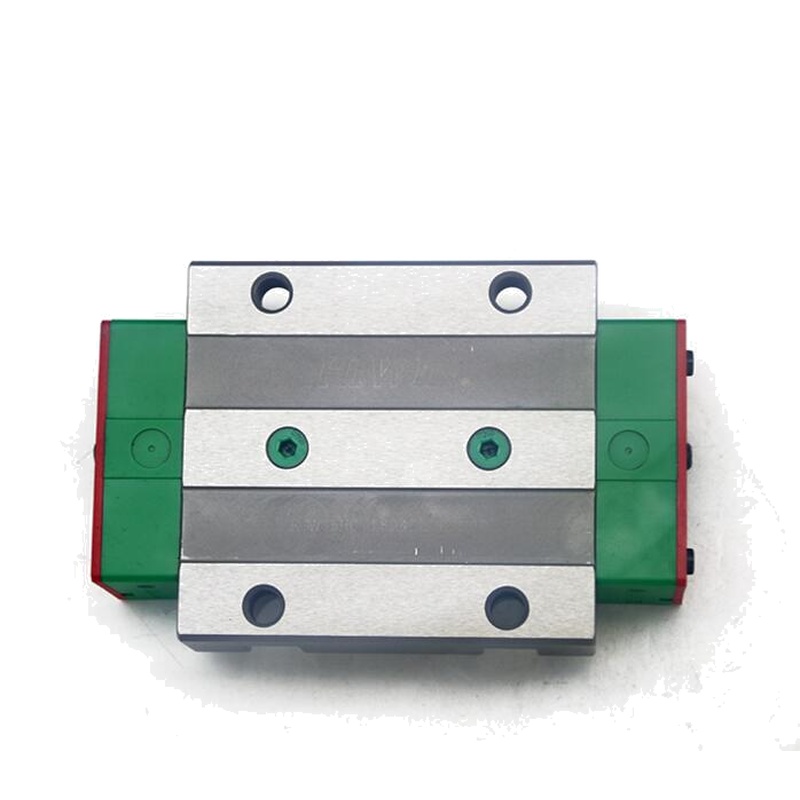

Schneeberger BMW 45-B-G2-V2 정밀 선형 가이드는 엄격한 산업 자동화를 위한 특별한 강도와 부하 용량을 제공합니다.45mm 레일 폭과 G2로
전부하 분류는, 높은 힘의 아래에 최소한의 회전을 보장합니다.CNC 기계, 반도체 제조 및 의료 장치를 위해 엔지니어링, 그것은 미크론 수준을 제공합니다
정확도.내식성 디자인과 통합 내내내밀내내내성 디자인은 거친 환경에 이상적입니다.
제품 매개 변수
매개 변수 값
BMW 시리즈 모노레일 가이드 시스템
철도 폭 (mm) 45
전부하 분류 G2 (중간 전부하)
부하 용량 (동적) 48 kN (C) / 60 kN (C0)
정확도 급료 P (고정밀도)
반복성 (μm) ≤±1
최대 속도 (m/s) 5
작동 온도-30°C to+80°C
밀봉 유형 다층 스크레이퍼
윤활 기름 또는 기름
주요 특징&이점
초고단성: 특허 받은 레일 기하학은 부하 하에 변형을 줄입니다.무거운 밀링 및 가공에서 위치 정확성을 유지합니다.
G2 프리로드 최적화: 진동 감소와 부드러운 움직임을 균형화합니다.고속 가공 중에 소리를 최소화합니다.
IP65 실링: 다층 스크레이퍼는 칩과 냉각액을 제외합니다.더러운 CNC 환경에서 서비스 수명을 연장합니다.
일반적인 응용
CNC 가공 센터 (스핀들 드라이브, gantries)
좌표 측정 기계 (CMM)
레이저 절단 시스템 (선형 축 위치)
반도체 웨이퍼 처리기
설치&유지보수
0.5μm/m 직선성 포용력 내에 레일을 정렬하십시오.초기 윤활을 위해 Schneeberger의 SNG-2 그리스를 사용하십시오.토크 장착 볼트 22 Nm.분기 간 밀봉을 검사하십시오.
높은 오염 지역.1,000km 또는 6개월마다 재기름을 넣습니다.
비판적 노트
양극화된 표면에 알칼리성 청소제를 사용하지 마십시오.자동 자동 자자동 자자자동 자자자동 자자자자동 자자자동 자자자동 자자자자동 자자자자자동 자자자자동결코 그리스 유형을 혼합하지 마십시오.레이저 干涉계로 레일 병렬성을 확인
설치 중에.
10 자주 묻는 질문(FAQ)
Q1: 표준 선형 가이드와 BMW 45-B-G2-V2를 구별하는 것은 무엇입니까?
BMW 시리즈는 Schneeberger의 비대称 롤러 기술을 사용합니다.이 디자인은 볼 가이드와 비교하여 접촉 면적을 30% 증가시킵니다.그것은 기울기 저항에 중요한 더 높은 모멘트 로드 등급을 제공합니다.G2 프리로드는 과도한 드래그 없이 최적의 강도를 보장합니다.
Q2: IP65 실링은 냉각액 무거운 CNC 기계에서 가이드웨이를 어떻게 보호합니까?
트리플 립 스크레이퍼는 99%의 액체와 swarf.Stainless 스틸 끝 밀봉을 철도 terminals에 침입을 방지합니다.고압 냉각액 제트에 대해 테스트되었습니다.밀봉은 -30°C에서 유연하게 유지됩니다.
차가운 시작에서 부드러운 실패를 방지합니다.
Q3: 어떤 윤활 간격이 BMW 45-B-G2-V2 수명을 최대화합니까?
초기 윤활은 중간 하중에서 500 km를 지속합니다.1,000km 또는 6개월마다 SNG-2 그리스를 다시 적용하십시오.24/7 반도체 생산에서, 매달 자동 윤활제 사용.
오염 차단을 위해 그리스 포트를 모니터링합니다.
Q4: 기존 기계에 BMW 45 가이드를 개조할 수 있습니까?
예, 제공된 설치 표면은 100mm 당 0.01mm 평평성을 충족합니다.확인 볼트 패턴 호환성 (표준 60mm 간격).Schneeberger는 개조용 CAD 모델을 제공합니다.
검증.항상 카리지와 레일을 일치하는 세트로 교체하십시오.
Q5: G2 전부하 가이드에서 조기 마모를 유발하는 것은 무엇입니까?
과도한 토킹 장착 볼트는 레일 왜곡을 유발합니다.200μm/m를 초과하는 잘못된 정렬은 롤러 스키딩을 가속화합니다.오염된 그리스는 오오염성 페이스트를 형성합니다.항상 사용
설치 중에 토크 열쇠.
Q6: BMW 45-B-G2-V2는 진공 환경에 적합합합니까?
예, V2 명세 물개로.표준 모형 outgas<10⁻⁶mbar·l/s.반도체 진공 방에서 사용하는 경우 클린룸 포장을 지정하십시오.석유 기름을 피하십시오;사용
perfluoropolyether (PFPE) 윤활제.
Q7: 설치 후 정렬 오류를 어떻게 진단합니까?
포스 게이지로 차량 회전 저항을 측정합니다. & amp;amp;gt; 15N 편차는 잘못된 정렬을 나타냅니다.레이저 추적기를 사용하여 직선&를 확인하십시오.amp;lt; 동안 5μm/m.Audible"대화"
가속도는 사전 부하 손실을 제시합니다.
Q8: 수직 Z 축 응용 프로그램을 위한 동적 부하 용량은 무엇입니까?
수직 설치를 위해 20%에 의해 동적 부하 (C)를 제거하십시오.45-B-G2-V2는 38.4 kN의 수직 동적 힘을 지원합니다.항상 도구와 같은 충격 하중에 1.5+의 안전 요인을 포함하십시오.
변경자.
Q9: 선형 모터와 함께 이 가이드를 사용할 수 있습니까?
분명히G2 프리로드는 G2 간GG2 전부부하를 최소화합니다.EMI를 분산하기 위해 철도 접지를 보장하십시오.위치 피드백 시스템은 가이드를 활용하기 위해 ≤1μm 해상도를 요구합니다
반복성.
Q10: 온도는 BMW 45 가이드 정확도에 어떻게 영향을 미치나요?
열확장 계수는 11μm/m·°C입니다.1m 레일의 경우, 10°C 변동은 110μm 드리프트를 유발합니다.제어 시스템 스케일링을 통해 보상합니다.실험실에서 ±0.5°C에 온도를 안정시키십시오
하위 미크론 정확도.
