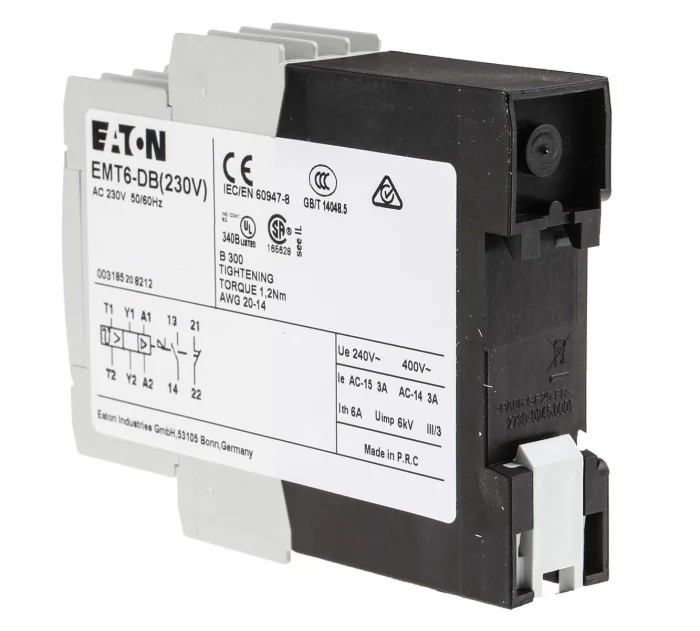

Eaton EMT6-DB (230V) PTC 열장치를 가진 모터 과부하 보호 릴레이

Eaton EMT6-DB(230V)는 PTC थ리스터 릴레이 기술을 통합하여 요구가있는 산업 환경에서 전기 모터 및 관련 기계에 대한 포괄적인 보호를 제공하는 정교한 모터 과부하 릴레이입니다.이 장치는 특별히 시작 임무, 브레이킹, 전압 불규칙성 및 높은 스위치 주파수로 인한 과열으로부터 장비를 보호하기 위해 설계되었습니다.모터 와인딩에 직접 내장 된 PTC थ리스터 센서를 통해 연속적으로 온도를 모니터링함으로써 이 PTC थ리스터 릴레이는 중요한 방어층을 제공하여 비용이 많은 중단시간을 방지하고 산업 자동화에서 복잡한 기계 제어 시스템까지 다양한 응용 프로그램에서 모터의 운영 수명을 연장합니다.유연한 재설정 기능과 광범위한 인증 포트폴리오는 글로벌 애플리케이션에 대한 다양하고 신뢰할 수 있는 선택입니다.

1.Product 개요 및 핵심 운영 원칙

Eaton EMT6-DB(230V)는 전용 모터 과부하 릴레이로, 모든 모터 제어 센터의 중요한 구성 요소로 기능합니다.주요 역할은 과열과 손상으로 이어질 수 있는 비정상적인 작동 조건을 감지할 때 모터 회로를 분리하는 것입니다.이중금속 스트립과 전류 측정에만 의존하는 전통적인 열 과부하 릴레이와는 달리, 이 장치는 PTC (긍정적 인 온도 계수) 열리스터를 통해 모터 내의 실제 온도 조건에 직접 반응함으로써 보호를 향상시킵니다.

이 PTC थ리스터는 모터의 감기, 베어링 또는 기어박스에 직접 배치된 온도에 민감한 저항입니다.정상적인 온도에서, 열리스터는 저항이 낮습니다.그러나 미리 결정된 온도 임계값을 초과하면 저항이 극적으로 증가합니다.EMT6-DB(230V) PTC 서미스터 릴레이는 이 저항 변화를 모니터링합니다.오류 상태가 감지되면 릴레이가 트립하여 관련 접촉기를 회로를 깨뜨리고 따라서 모터 손상을 방지하도록 신호합니다.이 직접적인 온도 모니터링은 간접적인 계산 기반 시스템보다 더 정확하고 신뢰할 수 있는 보호 방법을 제공합니다.

2.Technical 명세 및 디자인 특성

EMT6-DB(230V)는 230 V AC.Its 보조 접촉자의 제어 전압을 위해 설계되어 있으며 400 V AC 및 3 A를 위해 등급되어 다양한 제어 회로 구성에 적합합니다.장치는 약 102mm x 78mm x 22.5mm의 크기를 가진 소형, 공간 절약 디자인을 특징으로 제어 패널에 쉽게 통합 할 수 있습니다.그것은 표준 DIN 레일 설치를 위해 설계되어 있으며, 설치 중에 유연성을 제공하는 접합기를 사용하여 나사 설치를 위한 옵션이 있습니다.

이 모터 과부하 릴레이는 -25°C에서 +45°C까지의 광범위한 주변 온도 범위에서 신뢰할 수 있도록 구축되었습니다.그것은 에너지 효율적인 작동을 나타내는 2W의 정격 전력을 소비합니다.릴레이는 수동/원격 재설정 선택자 스위치, 기능적 검사를 위한 시험 버튼 및 빠른 진단 및 문제 해결에 도움이 되는 전력 및 오류 상태를 위한 명확한 LED 표시기를 갖추고 있습니다.또한 EMT6-DB(230V) 모델에는 오류 메모리가 포함되어 있으며 전력 전압 오류의 경우에도 안전한 작동을 보장하는 제로 전압 안전성을 제공합니다.

3.Key 특징 및 기능적 이점

향상된 모니터링을 위한 이중 센서 회로 기능

이 PTC थ리스터 릴레이 시리즈의 뛰어난 특징은 두 개의 센서 회로를 지원하는 능력입니다.이것은 단일 장치가 모터 감기와 베어링 온도 또는 기어박스 오일 온도를 동시에 모니터링하는 것과 같은 두 개의 별도의 지점에서 온도를 모니터링할 수 있습니다.이 이중 모니터링 기능은 보다 포괄적인 보호 계획을 제공하고, 조기 경고 시스템을 구현하는 데 사용할 수 있으며, 두 개의 별도의 모니터링 장치를 설치하는 것에 비해 비용 효율적이고 공간 효율적인 솔루션을 제공합니다.

유연한 재설정 및 진단 기능

EMT6-DB(230V)는 수동, 자동 및 원격 재설정을 포함한 선택자 스위치를 통해 여러 재설정 옵션을 운영자에게 제공합니다.이러한 유연성은 다양한 운영 및 안전 프로토콜에 매우 중요합니다.통합 테스트 버튼은 실제 모터의 오류 상태를 시뮬레이션 할 필요없이 릴레이의 안전하고 정기적인 기능 테스트를 가능하게 합니다.전력과 결함 상태를 위한 명확한 LED 표시자는 빠른 시각적 진단을 가능하게 하며, 중단 중에 수리하는 평균 시간 (MTTR)을 줄입니다.

글로벌 사용을 위한 견고한 안전 및 준수

이 모터 과부하 릴레이는 엄격한 국제 표준을 충족시키도록 설계되었으며, UL, CSA 및 CE 인증을 보유합니다.센서 회로는 제어 전력 전압에서 분리되어 있으며 인원의 운영 안전성을 향상시킵니다.제로 전압 안전을 포함하면 오류 표시가 유지되고 전압 장애 중에도 시스템이 안전한 상태로 유지되어 예상치 못한 재시작과 잠재적 인 위험을 방지합니다.

4.Application 범위 및 산업 솔루션

Eaton EMT6-DB(230V)는 모터 신뢰성이 가장 중요한 산업 환경에서 필수적입니다.그것은 자주 시작 및 정지, 무거운 부하 및 브레이킹과 같은 요구적인 작업에 취향이 있는 기계에서 모터를 보호하는 데 이상적입니다.직접 온도 모니터링은 폭발 보호 모터 (EEx e)를 보호하는 데 특히 효과적입니다.

응용 프로그램은 단지 모터 감기 보호를 넘어 확장됩니다.이 PTC थ리스터 릴레이는 또한 모터 베어링, 기어박스 및 냉각 시스템의 온도를 모니터링하기 위해 사용되며 기계 건강에 대한 전체적인 접근법을 제공합니다.이것은 제조, 공정 자동화, 물 처리 및 재료 처리와 같은 산업에서 중요한 구성 요소이며, 전체 시스템 안전을 향상시키고 유지 보수 비용을 줄이고 모터 장애로 인한 생산 손실을 방지하는 데 도움이 됩니다.

확장된 관점: 현대 모터 보호에서 PTC 열장치 릴레이의 역할

전통적인 과부하 릴레이에서 고급 PTC थ리스터 릴레이 시스템으로 기술적 변화를 이해하는 것은 EMT6-DB ((230V)의 가치를 평가하는 열쇠입니다.

1.Traditional 열 vs.Advanced PTC 열장치 보호

전통적인 열 과부하 릴레이는 모터 전류에 의해 가열되는 이중 금속 스트립을 사용하여 모터의 열 특성을 시뮬레이션하여 모터를 보호합니다.일반적인 과부하에 대해 효과적이지만, 그들은 또한 위험한 과열로 이어지는 가난한 환기, 높은 주변 온도 또는 불균형 냉각과 같은 요인을 고려할 수 없습니다.

반대로, EMT6-DB(230V)와 같은 PTC थ리스터 릴레이는 직접적이고 정확한 보호를 제공합니다.PTC 센서는 모터 감기에 물리적으로 내장되어 있기 때문에 가열의 원인에 관계없이 모터의 가장 중요한 부분의 실제 작동 온도를 측정합니다.이것은 모터의 열 상태를 더 정확하고 신뢰할 수 있는 반영을 제공하여 과부하, 잠금된 로터 조건 및 더 높은 정밀도로 불충분한 냉각으로부터 보호합니다.이 직접 온도 감지 방법은 모터 보호 기술에서 중요한 진화 단계입니다.

2.시스템 통합 및 선택 지침

EMT6-DB(230V)를 모터 제어 시스템에 통합하려면 호환 가능한 모터 접촉기와 페어링이 필요합니다.모터에 내장된 PTC थ리스터는 릴레이의 센서 터미널에 연결되어야 합니다.모터가 이러한 PTC 센서를 갖추고 있는지, 그리고 그 특성(트립 온도)가 릴레이의 사양과 호환되는지 확인하는 것이 중요합니다.

특정 응용 프로그램에 대한 모터 과부하 릴레이를 선택할 때 엔지니어는 EMT6 시리즈 변형을 고려해야합니다.표준 EMT6은 자동 리셋을 제공합니다.여기서 논의된 EMT6-DB 모델은 수동/원격 재설정 선택기, 테스트 버튼 및 오류 메모리를 추가합니다.EMT6-DBK 변형에는 센서 케이블 쇼트와 제로 전압 안전에 대한 보호가 포함되어 있습니다.올바른 모델을 선택하는 것은 필요한 안전 기능, 원하는 재설정 방법 및 응용 프로그램의 중요성에 따라 달라집니다.

자주 묻는 질문(FAQ)

EMT6-DB(230V)의 수동/원격 재설정 선택기의 작동 장점은 무엇입니까?

수동/원격 재설정 선택기는 운영 유연성을 제공하고 안전성을 향상시킵니다. "수동"모드에서 릴레이는 여행 후 장치에서 현장에서 물리적으로 재설정되어야 하며, 인원이 재시작하기 전에 장비를 검사할 수 있습니다. "원격"재설정 옵션은 자동화 또는 접근하기 어려운 설치에 유용한 제어 패널에서 릴레이를 재설정할 수 있습니다.이러한 유연성은 재설정 전략을 시설의 특정 안전 및 운영 절차에 맞게 조정할 수 있습니다.

이 릴레이의 PTC 테르미스터 기반 보호는 기존의 이금속 열 과부하 릴레이와 어떻게 다르습니까?

기존의 이금속 릴레이는 모터 회로를 통해 흐르는 전류에 기초한 역시간 보호를 제공합니다.모터의 가열 곡선을 모방하지만 실제 온도를 측정하지 않습니다.PTC थ리스터 릴레이는 센서를 통해 모터 감기 내부의 직접적인 온도 모니터링을 제공합니다.이것은 모터의 진정한 열 상태에 반응하여 과전류뿐만 아니라 높은 주변 온도, 차단된 환기 또는 종종 시작과 같은 다른 과열 원인으로부터 보호를 제공하는 것을 의미합니다.

이중 센서 회로 기능을 사용하여 미리 경보 시스템을 만들 수 있습니까?

예, 두 개의 독립적인 센서 입력의 가용성은 사전 경보 또는 경고 시스템에 활용될 수 있는 주요 기능입니다.하나의 센서 회로는 중요한 온도에 도달하기 전에 조기 경고를 제공하기 위해 낮은 온도 임계값으로 설정할 수 있으며, 운영자가 완전한 종료가 발생하기 전에 조사하고 개입할 수 있습니다.두 번째 센서 회로는 중요한 여행 온도로 설정될 수 있습니다.이것은 예측 유지보수를 가능하게 하며 불필요한 생산 중단을 방지하는 데 도움이 될 수 있습니다.

이 릴레이는 폭발성 환경에서 모터를 보호하는 데 적합합합니까?

EMT6-DB(230V) PTC थ리스터 릴레이는 다양한 요구적인 환경에서 모터를 보호하기 위해 설계되었습니다.EMT6 시리즈는 PTC 테르미스터를 통한 직접 온도 모니터링으로 EEx e 폭발 보호 모터를 보호하는 데 적합한다는 것을 주목하십시오.그러나 잠재적 인 폭발성 환경에서 특정 응용 프로그램을 위해 현재 및 완전한 인증을 확인하고 모터, 센서 및 릴레이를 포함한 전체 시스템이 그 특정 위험 지역 분류에서 사용할 수 있도록 승인되어 있도록 보장하는 것이 필수적입니다.

EMT6-DBK 변형의 '제로 전압 안전' 기능의 중요성은 무엇입니까?

고급 EMT6-DBK 변형에서 발견되는 '제로 전압 안전' 기능은 중요한 안전 기능입니다.전력 전압 장애가 발생하면 릴레이의 오류 표시가 유지되도록 보장합니다.이것은 전력 손실 전에 오류가 존재했을 경우 전력이 복원되면 기계가 자동으로 다시 시작되지 않도록 합니다.이 기능은 현대 기계 안전 표준에 따라 예상치 못한 스타트업으로부터 인력과 장비를 보호하는 데 매우 중요합니다.
