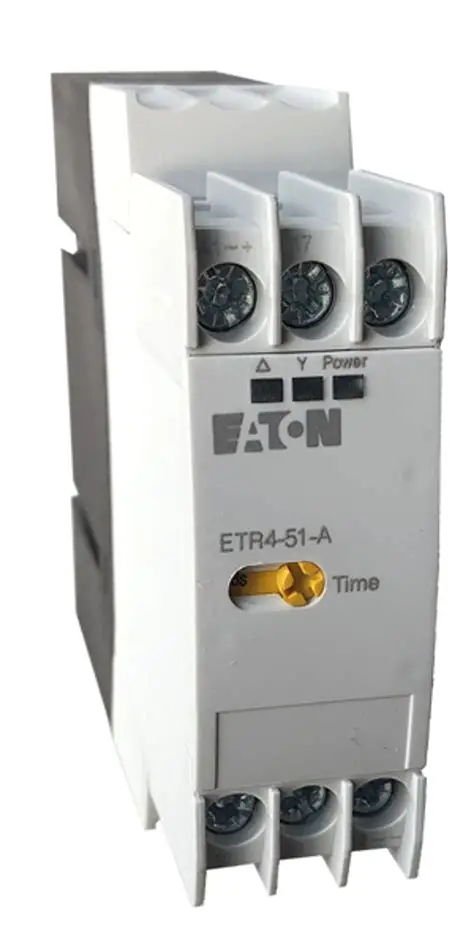

Eaton ETR4-51-A는 산업용 모터 제어 시스템에서 주로 스타 델타 시작 응용 프로그램을 위해 설계된 견고하고 전문 타이머 릴레이입니다.DIN 레일 타이머 릴레이로서 표준 제어 패널 내에서 쉽게 설치하고 3에서 60초까지 조절 가능한 범위를 가진 정확한 타이밍 제어를 제공합니다.이 Eaton 타이머 릴레이는 다양한 전압 (24-240V AC / DC) 하에서 신뢰할 수 있는 작동을 보장하고 산업 환경의 엄격한 요구를 견고하도록 만들어졌으며 모터 구동 기계를 자동화하고 보호하는 데 이상적인 선택입니다.
제품 개요 및 핵심 기능
Eaton ETR4-51-A는 내구성과 응용 프로그램 특정 디자인으로 알려진 Eaton의 ETR4 시리즈 타이머 릴레이에 속합니다.이 특정 모델은 모터 시작 중 입력 전류를 줄이는 중요한 구성 요소인 스타 델타 타이머 릴레이로 기능합니다.전기 모터를 미리 설정된 시간 후 별 (wye) 구성에서 전전기 모터를 전전환하여 델타 구성으로 전환함으로써 기계적 및 전기 스트레스를 최소화하여 모터의 작동 수명을 연장합니다.이 장치는 단일 타이밍 범위와 1 개의 변환 릴레이 출력을 특징으로 합니다. DPDT (이중 극 이중 던지기) 스위치로 구성되어 있으며, 스타 델타 스위치를 위해 필요한 회로 유연성을 제공합니다.
디자인은 단순성과 성능을 중심으로 합니다.Eaton 타이머 릴레이는 높은 반복 정확도와 신뢰할 수 있는 성능을 위해 설계되었으며 일관된 타이밍 간격을 보장하는 디자인을 활용합니다.단위는 단지 22.5mm 폭의 소형 모듈에 배치되어 있으며, 복잡한 산업 설정에서 중요한 공간 절약 이점인 제어 캐비넷 내의 DIN 레일에 고밀도 설치를 허용합니다.
기술 사양 및 성능 데이터
ETR4-51-A는 24에서 240볼트의 광범위한 공급 전압 범위에서 AC 및 DC 모두에서 작동하여 다양한 지역과 표준에 걸쳐 다양한 제어 회로 응용 프로그램에 매우 다양합니다.출력 릴레이는 모터 제어 회로에서 접촉기 코일을 직접 전환할 수 있는 최대 250 볼트 AC에서 3 암페어로 등급됩니다.
이 DIN 레일 타이머 릴레이는 3 초에서 60 초 사이의 타이밍 범위를 제공합니다.이 범위는 스타에서 델타 연결으로 전환하기 전에 모터가 작동 속도에 도달하는 데 필요한 일반적인 시간에 이상적입니다.장치는 안전하고 신뢰할 수 있는 접촉을 보장하는 전기 연결을 위한 나사 터미널 블록을 사용하고, 12.5 밀리미터 이상의 고체 물체의 침입으로부터 보호하는 IP20 보호 등급을 가지고 있습니다.
물리적으로, 단위는 DIN 레일 장착 장치를 위한 표준 차원에 따라 폭에 22.5mm, 높이에 82.5mm 및 깊이에 103mm를 측정합니다.그것은 전형적인 산업 환경에서 안정성을 보장하기 위해 -20°C에서 +60°C의 주위 온도 범위에서 효과적으로 작동하도록 설계되었습니다.
설계 특징 및 건설 품질
견고한 구조와 신뢰할 수 있는 부품
Eaton ETR4-51-A는 장기적인 신뢰성을 보장하기 위해 고품질 재료로 만들어졌습니다.그 구조에는 내부 전자 장치를 먼지와 작은 물리적 충격으로부터 보호하는 견고한 하우징이 포함되어 있습니다.스크류 터미널 연결 유형의 사용은 기계가 상당한 진동을 유발할 수 있는 산업 환경에서 중요한 견고하고 진동에 저항하는 전기 연결을 보장합니다.
사용자 친화적 인 작동 및 표시
이 타이머 릴레이는 간단한 설정 및 모니터링을 위해 설계되었습니다. 타이밍 기간은 단위의 앞에 다이얼 또는 전위계를 사용하여 설정되어 복잡한 프로그래밍의 필요없이 쉽게 조정할 수 있습니다.LED 표시기는 릴레이의 작동 상태에 대한 명확한 시각적 확인을 제공하며, 장치가 전원을 제공할 때와 타이밍 사이클이 활성화되어 있을 때 신호를 표시합니다.
주요 응용 분야 및 산업 솔루션
Eaton ETR4-51-A의 주요 및 가장 중요한 응용 프로그램은 스타 델타 시작 방법을 사용하여 3상 비동기 모터를 제어하는 것입니다.이 시작 방법은 특정 전력 등급 이상의 모터에 대한 산업 분야에서는 광범위하며, 직접 온라인 시작에 비해 시작 전류를 약 3 분의 1 감소시키기 때문입니다.이러한 감소는 공급 네트워크의 전압 감소를 방지하고 모터 감기에 대한 열 스트레스를 줄일 수 있습니다.
표준 모터 제어 외에이 릴레이는 다양한 산업 자동화 시표에서 사용을 찾습니다.컨베이어 시스템, 대형 펌프, 산업용 팬 및 압축기와 같은 기계에서 사용됩니다. 운영 효율성과 장비 안전을 위해 부드럽고 통제되는 모터 시작이 필요한 어디서나 사용됩니다.그것의 신뢰성은 또한 건물 관리 시스템, HVAC 장비 제어 및 물 처리 플랜트의 자동화 프로세스에 적합합니다.
운영 이점 및 경제적 이점
향상된 시스템 보호 및 장수명
부드러운 스타 델타 전환을 촉진함으로써 이 이턴 타이머 릴레이는 고가격 모터 자산을 높은 침입 전류의 해로운 영향으로부터 보호하는 데 직접적인 역할을 합니다.이 보호는 유지보수 중단 시간을 줄이고 모터 수리 또는 교체 사이에 더 긴 간격으로 변환되어 장비의 수명주기에 걸쳐 상당한 비용 절감을 제공합니다.
설치 효율성 및 비용 효율성
ETR4-51-A의 컴팩트 DIN 레일 디자인은 제어 패널 내부 공간을 효율적으로 사용할 수 있습니다.이러한 소형성은 패널 빌더가 더 작고 비용 효율적인 이이이클로저를 설계할 수 있음을 의미합니다.아날로그 타이밍 설정의 단순성은 전문 프로그래밍 도구 또는 교육의 필요성을 제거하여 시작 시간과 관련 노동 비용을 줄입니다.광범위한 전압 수용은 또한 같은 릴레이 모델이 다양한 제어 전압으로 여러 응용 프로그램에서 사용될 수 있기 때문에 재고 관리를 단순화합니다.
자주 묻는 질문(FAQ)
Eaton ETR4-51-A 타이머 릴레이의 특정 기능은 무엇입니까?
ETR4-51-A는 스타델타 모터 시작을 위해 특별히 설계되었습니다.그것은 3에서 60초의 미리 설정된 시간 지연 후 스타 구성에서 델타 구성으로 3단계 모터의 전환을 제어합니다.이 과정은 시작시 높은 진입 전류를 제한하여 모터와 공급 네트워크를 보호합니다.
이 릴레이의 출력 접촉에 대한 주요 전기 등급은 무엇입니까?
이 Eaton 타이머 릴레이의 출력은 DPDT 구성을 가진 전환 릴레이로 구성됩니다.그것의 접촉은 250 볼트 AC에서 최대 3 암페어로 등급됩니다. 이 등급은 전형적인 모터 스타터 회로에서 사용되는 접촉기의 코일을 제어하기에 충분합니다.
ETR4-51-A는 AC 및 DC 제어 전압에 적합합합니까?
예, 이 DIN 레일 타이머 릴레이의 중요한 특징은 광범위 전원 공급입니다.24V에서 240V까지의 AC 및 DC 전압 모두에서 작동할 수 있습니다.이 다양성은 별도의 전원 공급 모듈이 필요하지 않고 광범위한 제어 시스템에 통합될 수 있습니다.
이 아날로그 타이머 릴레이의 타이밍 기간은 어떻게 설정되나요?
ETR4-51-A는 아날로그 타이머입니다.3에서 60초 범위 내의 원하는 타이밍 기간은 일반적으로 장치의 얼굴에 위치한 회전 전력계나 다이얼을 조정함으로써 수동으로 설정됩니다.이것은 디지털 인터페이스가 필요없이 간단하고 직관적인 설정을 제공합니다.
이 장치는 안전과 품질에 대한 어떤 인증을 가지고 있습니까?
특정 인증 목록은 검색 결과에서 자세히 설명되지 않았지만, Eaton의 ETR4 시리즈와 같은 장치는 일반적으로 안전 (예: UL, CE) 및 품질에 대한 주요 국제 표준을 충족시키기 위해 설계되고 테스트되어 있으며 글로벌 시장에서 신뢰할 수 있는 성능을 보장합니다.
