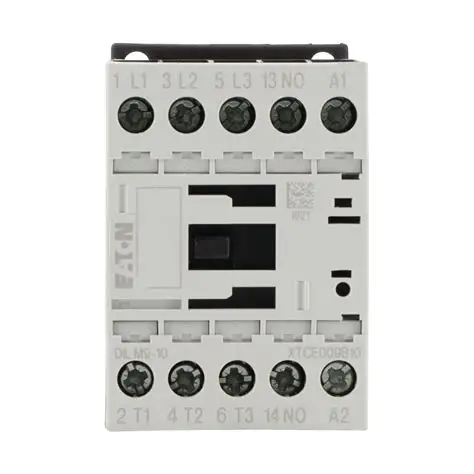

Eaton DILM9-10(230V50/60Hz)는 견고한 산업용 모터 접촉기 응용 프로그램을 위해 특별히 설계된 3단계 접촉기의 프리미엄 예입니다.산업 제어 시스템의 중요한 구성 요소로서,이 장치는 원격으로 3상 모터 및 기타 고전력 전기 부하를 전환하고 제어하는 기본적인 목적을 제공합니다.까다로운 환경에서 신뢰할 수 있는 성능을 위해 최적화된 디자인으로,이 접촉기는 이전에 Moeller 브랜드로 알려진 전기 제어 솔루션에서 Eaton의 유산을 구체화합니다.
이 특정 모델은 Eaton의 DILM 시리즈에 속하며, 소형 크기와 뛰어난 스위치 신뢰성으로 세계적으로 인정됩니다.3단계 접촉기는 4kW까지의 모터 부하를 처리하도록 설계되어 있으며, 광범위한 산업 응용 프로그램에 적합합니다.산업용 모터 접촉기 제품의 풍경에서 DILM9-10 (230V50 / 60Hz)을 구별하는 것은 50 / 60Hz에서 230V AC의 특정 코일 전압 등급이며 추가 변압기 또는 변환 모듈이 필요하지 않고 표준 산업용 제어 전압과 직접 호환성을 가능하게 합니다.
이 전기 기계 장치의 작동 원리는 전자기 시스템에 중심을 두고 있으며, 에너지를 부여할 때 여러 개의 접촉을 작동합니다.코일에 제어 전압을 적용하면, 결과적인 자기장은 세 개의 주요 전력 접촉을 동시에 닫는 아마처를 이동시키며, 연결된 삼상 모터 또는 다른 부하로 전류를 흐르게 합니다.이 메커니즘은 고전력 부하 회로에서 저전압 제어 회로를 분리하는 전력 전환의 안전하고 신뢰할 수 있는 수단을 제공합니다.
2 기술 사양 및 성능 데이터
Eaton DILM9-10 (230V50 / 60Hz) 3 단계 접촉기는 산업용 모터 제어 응용 프로그램에 적합하게 만드는 특정 성능 특성을 제공합니다.
전기 등급: 이 산업용 모터 접촉기는 표준 3상 모터 응용 프로그램을 위한 최대 스위치 능력 4kW를 가진 400V AC에서 9A의 명목적 운영 전류를 특징으로 합니다.장치는 전원 스위치 및 제어 회로 신호를 위한 유연성을 제공하는 3개의 일반적으로 열린 (NO) 주요 접촉자와 1개의 보조 접촉자를 사용합니다.코일은 50/60Hz 주파수 호환성을 가진 230V AC에서 작동하여 다른 지역 전기 시스템에 대한 광범위한 적용 가능성을 보장합니다.
기계적 구조 및 차원: 접촉기는 제어 패널에 고밀도 설치를 가능하게 하는 45mm의 폭을 가진 소형 형태 요소를 전시합니다.DIN 레일 설치 및 패널 설치 등 여러 설치 옵션을 지원하여 다양한 다다양한 다다양한 다다양한 다다다양한 다다양한 다다다양한 다다양다양한 다양다양한 다양한 다양한나사 터미널 연결은 산업 환경에서 전형적인 진동 조건에서 신뢰할 수 있는 연결을 보장하는 메인 및 제어 회로 모두에 대한 안전한 배선을 제공합니다.
성능과 내구성: 긴 서비스 수명을 위해 엔지니어링된 이 3 단계 접촉기는 10,000,000 작업의 인상적인 기계적 내구성을 제공합니다.그것은 -25°C에서 +60°C까지 광범위한 온도 범위에서 안정적인 성능을 유지하고, 거친 산업 환경을 수용합니다.이 장치는 시간당 최대 9000 주기의 정격 작동 주파수로 특별한 전기 내구력을 보여 주며 종종 시작과 정지가 필요한 응용 프로그램을 지원합니다.
3 핵심 특징과 기술적 이점
3.1 에너지 효율성 및 운영 경제
DILM9-10(230V50/60Hz) 산업용 모터 접촉기는 운영 중 에너지 효율성을 강조하는 고급 엔지니어링을 통합합니다.이 장치는 정상적인 작동 중에 3W의 열 분산이 매우 낮으며 제어 캐비제제제트의 열 부하를 감소시키는 데 기여합니다.이 특성은 에너지 폐기를 최소화할 뿐만 아니라 폐쇄 패널의 냉각 요구 사항을 줄여 전체 시스템 비용을 낮추게합니다.접촉기의 전자기 시스템은 안정적인 접촉력을 유지하면서 낮은 전력 소비를 위해 최적화되어 있으며 이전 세대의 접촉기 기술보다 크게 개선되었습니다.
Eaton은 코일 회로에 대한 최소 대기 전력 요구 사항을 포함하여 설계에 추가 에너지 절약 기능을 통합했습니다.3단계 접촉기는 고품질의 자기 재료를 사용하여 에디 전류 손실을 줄이고 전반적인 효율성을 향상시킵니다.이러한 효율성 고려사항은 글로벌 에너지 표준과 일치하고 모터 제어 응용 프로그램과 관련된 탄소 발자국을 줄이면서 지속가능한 산업 운영에 기여합니다.
3.2 내구성 및 신뢰성 향상
견고한 기계적 디자인: DILM9-10 (230V50/60Hz)는 기계적 탄력에 특별한 중점을 두고, 통합된 충격 저항을 특징으로 설계되어 있으며, 중력 산업 응용 프로그램의 엄격성을 견디 수 있습니다.접촉기의 메커니즘은 고진동 환경에서 신뢰할 수 있는 회로 연결을 유지하는 데 중요한 작동 수명 동안 접촉 반복을 방지하고 긍정적인 접촉 압력을 보장하기 위해 정밀하게 설계되었습니다.
접촉 시스템 장수: 3단계 접촉기는 전환 작업 중에 접촉 침식을 최소화하는 전문 아크 억제 기능을 가진 실버 기반 합금 접촉기를 사용합니다.이 고급 접촉 기술은 장치의 전기 수명을 크게 연장합니다. 특히 모터 시작에 전형적인 AC-3 스위치 응용 프로그램에서.아크 아크 아아아크 아아아크 아아아크 아아아아크 아아아크 아아아크 아아아크 아아아크 아크 아아아아크 아아아아크 아크 아크의 빠른 아크 아크의 빠른
3.3 안전 및 보호 특징
Eaton DILM9-10(230V50/60Hz)는 설계에 포괄적인 안전 고려사항을 통합합니다.이 장치는 690V의 절연 전압 등급을 갖추고 있으며, 개선된 인원과 시스템 보호를 위해 400V 운영 등급 이상의 상당한 마진을 제공합니다.코일 회로와 전력 접촉 사이의 명확한 분리는 충분한 크리페이지 및 공간 거리와 함께 우연한 접촉을 방지하고 운영 안전을 보장합니다.접촉기의 설계에는 산업 제어 장비에 대한 국제 안전 표준을 충족시키는 실제 부품과 우연히 접촉하는 방어가 포함되어 있습니다.
4 응용 분야 및 산업 솔루션
Eaton DILM9-10(230V50/60Hz) 산업용 모터 접촉기는 다양한 성능 특성으로 인해 다양한 분야에서 적용 가능합니다.
산업 자동화 및 모터 제어: 전용 3단계 접촉기로서,이 장치는 제조 및 가공 산업에서 3단계 유도 모터를 제어하는 데 이상적입니다.그것은 일반적으로 컨베이어 시스템, 압축기 및 기계 공구와 같은 모터의 자주 시작 및 정지를 요구하는 응용 프로그램에서 사용됩니다.접촉기의 컴팩트 디자인과 신뢰할 수 있는 성능은 PLC 기반 제어가 구현되는 공장 자동화 시스템에서 특히 가치가 있습니다.
건물 자동화 및 인프라: 전통적인 산업 설정 외에이 산업 모터 접촉기는 HVAC 장비, 펌프, 팬 및 조명 회로를 제어하는 건물 관리 시스템에서 효과적이라고 입증합니다.230V 코일 전압 호환성은 추가 인터페이스 구성 요소없이 건물 관리 시스템 출력에서 직접 작동할 수 있습니다.그것의 견고한 구조는 전기 방과 기계 공간에서 발견되는 환경 조건에 저항합니다.
전문 산업 응용 프로그램: 접촉기의 기술적 특성은 철도 운송 및 기계 공학과 같은 분야의 전문 응용 프로그램에 적합합니다. 이러한 까다로운 환경에서 장치는 보조 장비 및 전력 배포 시스템에 대한 신뢰할 수 있는 스위치를 제공합니다. -25°C에서 +60°C까지의 광범위한 작동 온도 범위는 기후 제어 및 노출 된 산업 장소에서 성능 안정성을 보장합니다.
5 시장의 비교적 이점
Eaton DILM9-10(230V50/60Hz) 3 단계 접촉기는 시장의 대체 솔루션과 비교할 때 여러 가지 특별한 이점을 제공합니다.
공간 효율성 및 설치 이점: 소형 45mm 폭으로,이 산업용 모터 접촉기는 더 큰 대안에 비해 제어 패널 디자인에서 상당한 공간 절약을 가능하게 합니다.DIN 레일 및 패널 장착 모두에 대한 이중 장착 기능은 구현 중에 설치자에게 유연성을 제공합니다.스크류 터미널 연결은 다양한 도체 크기를 수용하고 특별한 도구가 필요하지 않고 안전한 연결을 제공하여 설치 시간과 복잡성을 줄입니다.
성능 및 수명주기 가치: 10,000,000 작업의 예외적인 기계적 수명은 유지 보수 요구 사항을 줄이고 시스템 수명주기 동안 총 소유 비용을 줄입니다.시간당 9000개의 작업의 높은 스위치 주파수 능력은 많은 비교 가능한 장치를 초과하고, 요구적인 작업 주기를 가진 응용 프로그램을 지원합니다.이러한 성능 특성은 이 3단계 접촉기를 신뢰성과 장수명이 가장 중요한 높은 사이클링 응용 프로그램에서 특히 귀중하게 만듭니다.
호환성 및 시스템 통합: DILM9-10 (230V50/60Hz)는 보조 접촉, 기계적 인터로크 및 열 과부하 릴레이를 포함한 Eaton 액세서리의 전체 범위와 호환성을 특징으로 시스템 통합을 고려하여 디자인됩니다.이러한 상호 운영성은 엔지니어들에게 시스템 설계 및 구성 요소 선택을 간소화합니다.접촉기의 SmartWire-DT 통신 시스템과 호환성은 현대적인 자동화 환경에서 통합 잠재력을 더욱 향상시키며 고급 제어 및 모니터링 기능을 위한 경로를 제공합니다.
6 구현 및 통합 지침
6.1 설치 고려사항
DILM9-10(230V50/60Hz) 삼상 접촉기의 적절한 설치는 여러 중요한 요인에 관심을 기울여야 합니다.장치는 주위에 자연적인 공기 순환을 허용하는 방향으로 장착되어야 하며, 다른 장비로부터 과도한 열에 노출되는 장소에 배치하는 것을 피해야 합니다.설치자는 적절한 열 분산과 배선 활동을 촉진하기 위해 접촉기 위와 아래에 적절한 공간을 보장해야합니다.장착 표면은 구성 요소에 대한 기계적 스트레스를 방지하고 접촉기 내의 움직이는 부품의 적절한 정렬을 유지하기 위해 단단하고 진동이 없어야합니다.
전기 연결은 단말 구조를 손상시키지 않고 적절한 접촉 압력을 보장하기 위해 지정된 토크 값을 따라 만들어야합니다.배선은 환기 경로를 방해하거나 접촉기의 기계적 작동을 방해하지 않도록 깨끗하게 라우팅되어야합니다.높은 주변 온도를 가진 응용 프로그램의 경우, 최적의 성능과 서비스 수명을 유지하기 위해 접촉기의 전류 전달 용량의 잠재적 인 감소를 고려해야합니다.
6.2 호환성 및 시스템 설계
제어 시스템 통합: 이 산업용 모터 접촉기의 230V AC 코일 전압은 대부분의 산업용 제어 전압과 직접 호환되어 PLC 출력, 릴레이 접촉 및 기타 제어 요소와의 직접적인 통합을 허용합니다.보조 접촉기의 포함은 접촉기의 상태를 확인하기 위해 제어 시스템에 귀중한 피드백 신호를 제공합니다.설계 엔지니어들은 이 기능을 활용하여 운영 안전과 자동화 무결성을 향상시키는 연결 회로와 시설설설 설 제어 시스템을 만들 수 있습니다.
보호 장치와의 조정: DILM9-10(230V50/60Hz)의 효과적인 구현은 단회로 보호기 및 과부하 릴레이와 같은 회로 보호 장치와의 적절한 조정이 필요합니다.접촉기의 파괴 용량은 비정상적인 조건에서 안전한 작동을 보장하기 위해 시스템의 사용 가능한 오류와 일치해야합니다.모터 제어 응용 프로그램에 사용되면 적절한 정격 열 과부하 릴레이와 결합하여 모터 또는 제어 시스템을 손상시킬 수 있는 과도한 전류 조건에 대한 포괄적인 보호를 제공합니다.
7 자주 묻는 질문 (FAQ)
접촉기와 릴레이 사이의 주요 응용 차이점은 무엇입니까?
둘 다 전기 기계 스위치이지만, Eaton DILM9-10 (230V50 / 60Hz)와 같은 접촉기는 일반적으로 3상 모터 제어 응용 프로그램에서 발견되는 고전류 부하를 전환하기 위해 특별히 설계되었습니다.주요 차이점은 전류 운반 능력과 건설 견고성에 있습니다.접촉기는 일반적으로 15A를 초과하는 부하에 사용되며 전문 아크 억제 시스템, 더 내구성 있는 접촉기 및 통제 회로와 전력 회로 사이의 향상된 안전 분리를 특징으로 합니다.
이 접촉기는 AC 및 DC 전원 전환에 사용할 수 있습니까?
DILM9-10 (230V50/60Hz)는 특히 AC 응용 프로그램, 특히 3단계 AC 모터 제어를 위해 최적화됩니다.아크 억제 시스템, 자기 회로 및 접촉 재료의 디자인은 AC 작동을 위해 엔지니어링됩니다.DC 스위치 응용 프로그램의 경우 DC 전류 중단에 적합한 다양한 아크 DC DC 접촉기를 통합하기 때문에 특별히 설계된 DC 접촉기를 사용해야합니다.
이 접촉기에 대한 유지 보수 절차는 무엇입니까?
DILM9-10(230V50/60Hz)는 10,000,000 작업의 장기계적 수명으로 인해 최소한의 유지보수가 필요합니다.오염에 대한 정기적인 시각적 검사, 안전한 전기 연결의 확인 및 과열의 징후를 확인하는 것은 포괄적인 예방 유지 보수 프로그램의 일부로 권장됩니다.접촉 접촉 접접촉 접접촉 접접촉 접접접촉 접접접촉 접접촉 접촉 접접촉 접접촉 접촉 접접접접촉 접접접접촉 접접접촉 접촉 접접접촉 접촉접 접촉
SmartWire-DT 호환성은 어떻게 이 접촉기의 기능을 향상시킬 수 있습니까?
SmartWire-DT 호환성은 DILM9-10(230V50/60Hz)를 추가 인터페이스 모듈없이 네트워크 제어 시스템에 통합할 수 있습니다.이 연결은 통합된 배선 시스템을 통해 원격 제어, 상태 모니터링 및 진단 기능을 가능하게 하며 설치 시간과 복잡성을 줄입니다.SmartWire-DT와 통합은 현대 산업용 IoT 애플리케이션을 지원하여 예측 유지 보수 및 시스템 최적화 전략에 대한 귀중한 운영 데이터를 제공합니다.
이 접촉기는 어떤 안전 인증을 가지고 있습니까?
Eaton DILM 시리즈 접촉기는 UL, CSA, 해양 인증 및 GOST-R 등 여러 국제 인증 및 승인을 받습니다. 이 인증은 제품이 다양한 글로벌 시장에서 엄격한 안전 및 성능 표준을 충족한다는 것을 확인합니다.각 모델에 대한 특정 인증 목록은 다양한 지역과 응용 프로그램에서 산업 제어 장비에 대한 관련 전기 안전 요구 사항을 준수하는 것을 보장합니다.
