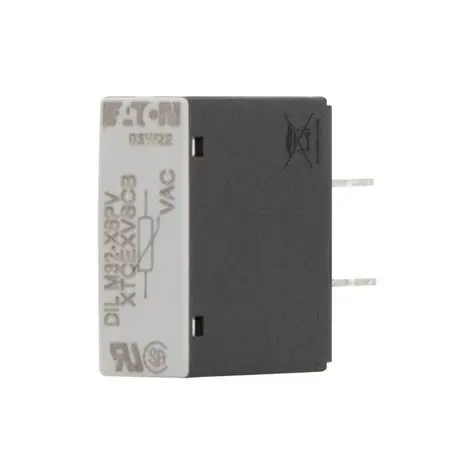

Eaton DILM32-XSPV240 240V AC 산업 접촉기 서지 보호기

Eaton DILM32-XSPV240은 견고한 전력 스위치와 고급 보호 전자기술의 중요한 融合을 나타내며, 까다로운 산업 환경에서 AC 모터를 제어하는 완전한 솔루션을 형성합니다.이 장치는 Eaton DIL32 접촉기로 통합 된 서지 억제기가 장착되어 있으며, 제어 구성 요소의 장수와 신뢰성을 일상적으로 위협하는 전압 스파이크와 전기 전환을 완화하기 위해 특별히 설계되었습니다.240V AC의 코일 전압을 가진 3단계 시스템을 위해 설계된 이 조합은 산업 자동화의 기본적인 도전을 해결합니다.통합 설계는 별도의 구성 요소 선택 및 배선 필요성을 제거하여 압축기 및 펌프 제어부터 산업 기계 및 중량 모터 스타터까지 다양한 응용 프로그램에서 시스템 가동 시간을 향상시키고 유지 보수 비용을 줄이는 간소화된 접근 방식을 제공합니다.

1.Product 개요 및 핵심 운영 원칙

DILM32-XSPV240은 Eaton의 유명한 DILM 시리즈의 고품질 중형 접촉기이며 신뢰성과 긴 전기 수명으로 알려져 있습니다.접촉기는 전기적으로 작동하는 스위치로 기능하며, 저전력 제어 신호가 전자기 코일을 에너지로 만들고 전류가 전기 모터와 같은 부하로 흐르도록 기계적으로 전력 접촉을 닫습니다.이 특정 모델의 혁신적인 가치는 접촉기에 직접 물리적으로 및 전기적으로 통합된 서지 억제기 모듈에 있습니다.이 억제기는 전압 클램핑 회로이며, 일반적으로 전기 소음을 위한 고속 압력 구제 전전압도로 작동하는 금속 산화물 바리스터 (MOV) 또는 기술의 조합을 사용합니다.코일 공급 라인의 일시적인 전압이 안전한 임계값을 초과할 때 억제기는 즉시 낮은 임피던스 경로를 만들고, 위험한 에너지를 민감한 코일에서 멀리하고 고전압 스파이크가 코일의 절연제를 파괴하는 것을 방지합니다.이 통합 보호는 접촉기 자체뿐만 아니라 프로그램 가능한 논리 컨트롤러 (PLC) 출력과 같은 회로의 민감한 제어 장치에서도 매우 중요합니다.

작동 원리는 매우 유도적 인 전자기 코일이 에너지 제거 시 본질적으로 생성되는 전압 스파이크로부터 보호되도록 보장합니다.렌츠의 법칙에 따르면 제어 신호를 제거할 때 자기장의 갑자기 렌렌즈는 수천 볼트에 도달할 수 있는 역전기 동력 (백-EMF)을 유발합니다.서지 억제기 없이이, 이 임시적인 반복적으로 코일 절연 및 연결 스위치 요소를 강조, 조기 실패로 이어집니다.DILM32-XSPV240의 통합 솔루션은 이 현상을 자동으로 처리하여 자기장의 부드러운 분해를 보장하고 전압을 안전한 수준으로 클램핑하여 전체 제어 회로를 보호합니다.

2.Technical 명세 및 주요 특징

DILM32-XSPV240은 다양한 응용 프로그램에 적합성을 결정하는 정확한 전기 및 기계적 사양의 세트에 의해 정의됩니다.이 장치는 코일에 대해 50/60 Hz에서 240 볼트 AC의 작동 전압으로 정격되어 있으며, 일반적인 산업 제어 전압과 호환됩니다.주요 전력 접촉은 일반적으로 중력 3단계 모터를 제어하는 용량을 확인하는 AC-3 활용 범주를 위해 690V AC에서 32 Ampere까지 상당한 전류, 종종 등급됩니다.통합된 서지 억제기는 산업 환경과 일치하는 서지 에너지를 처리하도록 설계되었으며, 나노초 범위의 견고한 클램핑 응답 시간으로 빠르게 증가하는 전환자를 중화합니다.

물리적으로, 접촉기는 DIN 레일 또는 패널에 쉽게 설치하기 위해 표준화된 발자국을 따르며, 그 디자인에는 종종 제어 및 신호 목적을 위해 모듈로 추가할 수 있는 보조 접촉기가 포함됩니다.건설에서 사용되는 재료, 예를 들어 긴 아크 저항을 위한 접촉 재료와 견고한 열가성 주택은 내구성과 국제 안전 표준을 준수하기 위해 선택됩니다.장치는 광범위한 주위 온도 범위, 일반적으로 -25°C에서 +60°C에 효과적으로 작동하며, 산업 설정에서 일반적인 진동과 충격을 저항하도록 설계되었습니다.UL, CE 및 CCC와 같은 인증은 글로벌 준수 및 안전성을 보장합니다.

3.Design 특징 및 건설 세부사항

통합 보호 아키텍처 및 연결

DILM32-XSPV240의 가장 중요한 설계 특징은 통합 서지 억제기입니다.이것은 별도의 배선 및 설치가 필요한 외부 액세서리가 아닙니다.그것은 연락처 조립의 원활한 부분이 되는 공장에 설치된 모듈입니다.이 통합은 여러 가지 이점을 제공합니다: 제어 패널에 있는 개별 구성 요소의 수를 줄이고, 배선 지점을 최소화하고 (잠재적 인 실패 위치입니다) 제조업체에 의해 사전 배선되기 때문에 억제기의 정확하고 신뢰할 수 있는 연결을 보장합니다.억제기는 접촉기의 코일을 보호하기 위해 특별히 조정되어 있으며, 그 존재는 종종 접촉기 몸의 상단이나 측에 있는 가시할 수 있는 모듈에 의해 표시됩니다.

산업용 장寿을 위한 견고한 구조

Eaton은 수백만 개의 작동 사이클을 위한 DILM 시리즈 접촉기를 설계합니다.전력 접촉은 우수한 아크 침식 저항 및 용접 저항을 제공하는 실버 카드미움 산화물 (AgCdO) 또는 실버 주석 산화물 (AgSnO2)과 같은 실버 기반 합금으로 만들어집니다.자석 시스템은 낮은 전력 소비와 조용한 작동을 위해 최적화되었습니다.전체 조립은 화학물질, UV 빛 및 기계적 충격에 저항하는 고급, 자기 전전화화 열가성 재료에 보관되어 있습니다.이 견고한 구조는 접촉기 및 확장으로 통합 된 서지 억제기가 먼지, 습기 및 부식 가스를 포함하는 거친 환경에서도 연장 된 수명 동안 신뢰할 수 있는 성능을 제공하도록 보장합니다.

모듈성 및 서비스 가능성

서지 억제기가 통합되어 있지만, DILM 접촉기 범위의 전체 디자인은 종종 단위의 모듈성을 유지합니다.보조 접촉 블록, 기계적 인터로크 및 공기 타이머는 일반적으로 기본 단위의 측면에 추가될 수 있으며, 코어 전력 스위치 또는 보호 기능을 변경하지 않고 제어 기능을 사용자 정의 할 수 있습니다.이 설계 철학은 DILM32-XSPV240을 기본적인 보호 무결성을 유지하면서 복잡한 제어 논리 요구 사항에 적응할 수 있는 유연한 빌딩 블록으로 만듭니다.

4.Primary 응용 분야 및 산업 솔루션

DILM32-XSPV240은 3상 AC 모터가 제어되고 운영 신뢰성이 가장 중요한 모든 산업 환경에서 주요 응용 프로그램을 찾습니다.그것은 물 처리 공장, HVAC 시스템 및 산업 제조 시설에서 펌프, 팬 및 압축기를 제어하는 모터 제어 센터 (MCC)의 기본 구성 요소입니다.이러한 응용 프로그램에서 통합된 서지 억제기는 큰 모터 부하에 의해 현장에서 생성되거나 전력 그리드에서 도입되는 임시물로부터 보호하는 데 중요합니다.

이 장치는 자동화 및 기계장비에서 동등히 중요하며, 기계 공구, 컨베이어 시스템, 포장 기계 및 로봇 세포에 대한 주요 전력 접촉기로 작동합니다.이러한 환경에서 PLC와 드라이브와 같은 민감한 전자 제어는 곳곳에 존재합니다.서지 억제기는 접촉기 코일에 의해 생성되는 전압 스파이크가 제어 배선에 피드백을 주지 않으며 이러한 비싸는 부품을 손상시키지 않으므로 비싸는 중단 시간과 수리를 방지합니다.또한, 그것은 긴 제어 철사가 인접한 전력 케이블에서 번개로 인한 서지 또는 소음을 통통통합 보호를 비용 효율적인 보험 정책으로 만들기 위해 인접한 전력 케이블에서 번개로 인한 서지 또는 소음을 또한 통한 원격 제어 관련 응용 프로그램에 대한 훌륭한 선택입니다.

5.Operational 이점과 경제적 이점

향상된 시스템 신뢰성과 단축된 다운타임

가장 직접적인 운영 이점은 시스템 신뢰성의 상당한 증가입니다.전압 전환을 적극적으로 억제함으로써 DILM32-XSPV240은 자신뿐만 아니라 전체 제어 회로를 보호합니다.이것은 설명할 수 없는 결함, 접촉기 코일 버너아웃 및 손상된 PLC 출력 모듈의 급격한 감소로 이어집니다.그 결과는 계획치 않은 생산 중단을 줄이는 것을 통해 전체 장비 효율 (OEE) 을 높이고 있으며, 이는 모든 제조 또는 공정 작업에 대한 중요한 경제적 지표입니다.

더 낮은 총 소유 비용 및 간소화된 엔지니어링

서지 억제기의 통합 설계는 여러 가지 방법으로 총 소유비를 낮추도록 기여합니다.그것은 별도의 억제 모듈을 지정, 소스 및 전선하는 필요성을 제거함으로써 엔지니어링 및 설계 단계를 단순화합니다.이것은 부품 비용, 재고 비용 및 패널 조립 시간을 절약합니다.유지 보수 관점에서, 단일, 사전 조립 된 단위를 가지고 있으면 문제 해결 복잡성과 예비 부품 재고를 줄일 수 있습니다. 기술자는 두 개의 대신 하나의 SKU를 재고 할 필요가 있기 때문입니다.보호된 접촉기의 연장된 서비스 수명은 장기 교체 비용을 더욱 줄여 제어 시스템의 수명주기에 걸쳐 재정적으로 건강한 투자로 만듭니다.

자주 묻는 질문(FAQ)

통합 전압 억제기는 어떤 유형의 전압 transient에서 보호합니까?

DILM32-XSPV240의 통합 서지 억제기는 주로 두 가지 주요 유형의 임시로부터 보호하기 위해 설계되었습니다.첫 번째 그리고 가장 일반적인 것은 에너지를 제거할 때 접촉기의 자체 코일에 의해 생성되는 유도 스위치 스파이크입니다.두 번째는 유틸리티 그리드 스위치, 멀리 떨어진 전력 라인에 번개가 타격하거나 같은 시설 내에서 다른 큰 유도적 부하 (예: 큰 모터 또는 솔레노이드) 의 작동과 같은 소스에서 외부적으로 생성된 임시를 포함합니다.억제기는 이러한 단기간, 고전압 스파이크를 안전한 수준으로 클램프하여 코일과 연결된 제어 장치의 절연 고장을 방지합니다.

통합 억제기를 가진 이 접촉기는 변수 주파수 드라이브 (VFD)와 함께 사용할 수 있습니까?

DILM32-XSPV240과 같은 접촉기는 일반적으로 VFD의 입력 측에 사용되어 전기 코드에 의해 종종 필요한 기능인 메인 공급에서 드라이브를 분리하는 수단을 제공합니다.이 역할에서, 그 서지 억제기는 접촉기 코일과 그것을 명령하는 제어 회로를 보호합니다. 그러나, 그것은 VFD의 부하 측에 전용 출력 접촉기를 대체하지 않으며, VFD가 생성하거나 민감할 수 있는 모든 유형의 전기 소음으로부터 보호하지 않습니다. VFD 자체를 큰 전력 라인 서지로부터 보호하기 위해, 드라이브의 입력에 전용 서지 보호 장치는 일반적으로 권장됩니다.

억제에 사용되는 RC 회로와 Varistor (MOV) 사이의 주요 차이점은 무엇입니까?

둘 다 일반적인 억제 기술이지만 다르게 작동합니다.RC (저항기 용량기) snubber는 에너지를 흡수하고 전압 상승 시간을 느리게 함으로써 임시를 억제합니다.Varistor (MOV) 또는 금속 산화물 Varistor는 전압 클램핑 장치입니다;그것은 정상 전압 아래에 매우 높은 저항을 제시하지만 임계값 전압이 초과되면 즉시 낮은 저항이 되어, 따라서 서지 전류를 회전합니다.DILM32-XSPV240과 같은 장치의 통합 억제기는 포함적인 보호를 제공하기 위해 이러한 기술 중 하나 또는 조합을 사용할 수 있습니다.

통합 설계는 설치 및 유지 보수 절차에 어떻게 도움이 되나요?

통합 설계는 설치 및 유지 보수에 대한 중요한 이점을 제공합니다.설치를 위해, 그것은 장착 및 와이어로 구성 요소의 수를 줄여 프로세스를 단순화합니다.설치자는 단지 압축기에 필요한 추가 배선없이 전원과 제어 철사를 접촉기에 연결해야합니다.이것은 시간을 절약하고 배선 오류의 잠재력을 줄입니다.유지보수를 위해 문제 해결과 예비 부품 관리를 간소화합니다.결함 상태는 단일 단위로 추적되고, 교체는 중요한 수리 작업 중에 기계 정전 시간을 최소화하는 단일, 미리 조립된 장치입니다.

이 모델에 대한 특정 배선 또는 설치 고려사항이 있습니까?

통합은 배선을 단순화하지만 접촉기 설치에 대한 표준 모범 사례는 여전히 따라야합니다.이것은 올바른 크기의 도체를 사용하고, 단말 연결이 지정된 토크에 단단히 있도록 보장하고, 전자기 간이이이를 최소화하기 위해 전력과 제어 배선 사이의 적절한 분리를 구현하는 것을 포함합니다.또한 코일 공급 전압 (이 경우 240V AC)이 사용 가능한 제어 전압과 정확하게 일치하는 것을 보장하는 것이 중요합니다.장치는 작동 환경에 따라 먼지와 습기에 대해 정의된 정도의 보호 (IP 등급) 를 제공하는 적절한 장장장장치에 설치되어야합니다.
