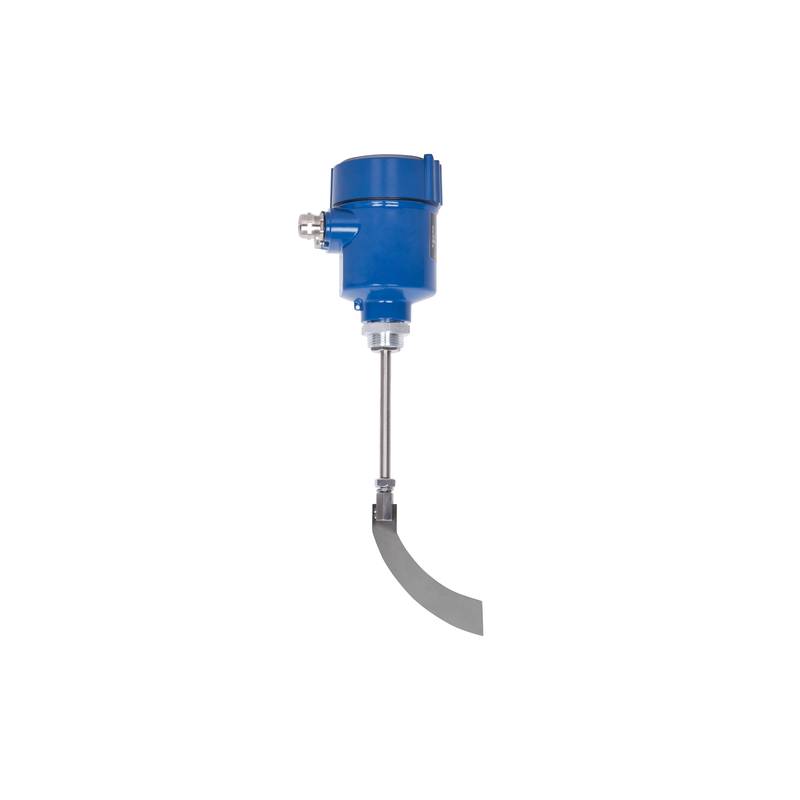

HollySys ALZK500 로타리 패들 레벨 스위치 액체 레벨 센싱

ALZK-500 로터리 패들 레벨 스위치는 분말 및 과립 용도를 위한 신뢰할 수 있는 고체 물질 감지 기능을 제공합니다. 견고한 성능을 위해 설계된 이 유닛은 산업용 제어 아키텍처에 원활하게 통합됩니다.

ALZK-500 로터리 패들 레벨 스위치는 산업 가공 환경에서 분말 및 과립 물질과 같은 고체 물질의 레벨 높이를 감지하도록 설계된 특수 현장 제어 장치입니다. 식품 가공, 제약, 화학 제조 등의 부서에 있는 공장 운영자와 유지보수 엔지니어는 혹독한 먼지 조건, 물질 굳음, 기계적 마모 환경에서 신뢰할 수 있는 고체 감지와 관련된 지속적인 과제에 직면해 있습니다. 이 제품은 특수 밀봉 설계, 뛰어난 과부하 보호 기능, 단순화된 기계적 설치 프레임워크를 채택하여 이러한 문제를 해결합니다. 산업 자동화 아키텍처의 현장 제어 계층 내에서 주로 작동하며, 로컬 릴레이 로직 또는 프로그래밍 가능 로직 제어기와 직접 인터페이스하여 빈 넘침, 공회전, 자재 고갈을 방지합니다. 기계적 패들 저항을 신뢰할 수 있는 전기적 스위칭 신호로 변환하여 복잡한 보정 루틴 없이도 연속적이고 자동화된 재고 모니터링을 보장합니다.

기술 사양

측정 범위: 0 ~ 2000 mm

작동 온도: -10 ~ 350 ℃

전원 공급 장치: 24 VDC / 220 VAC

하우징 재질: 다이캐스트 알루미늄 합금

인클로저 보호: IP65

프로세스 연결: G1 스레드 플랜지

토크 범위: 조절 가능한 다단 장력

출력 접점: SPDT 릴레이 출력 5 A @ 250 VAC

작동 원리

작동 주기는 측정 챔버에 물질이 없을 때 동기식 마이크로 모터가 일정한 저속으로 회전 패들을 구동하는 것에 의존합니다.

벌크 고체가 축적되어 패들 블레이드를 잠잠하게 만들면, 물리적 저항이 내부 샤프트의 회전을 멈추고 내부 스프링 메커니즘에 대항하는 반작용 토크를 생성합니다.

이 회전 편위는 마이크로 스위치 액추에이터를 강제로 작동시켜 전기 접점 상태를 변경하고 고레벨 경보 또는 제어 인터록 조건을 신호로 보냅니다.

물질 레벨이 패들 반경 아래로 내려가면, 내부 스프링 장력이 주 샤프트를 원래 위치로 복원하고 마이크로 스위치를 해제하여 모터 회전을 재개합니다.

사용자는 특정 물질 벌크 밀도에 맞게 내부 장력 설정을 조정하여 가벼운 분말 대 무거운 과립 간의 민감도 균형을 보장할 수 있습니다.

[DIAGRAM: ALZK-500 내부 모터, 스프링 장력 조절 어셈블리 및 패들 샤프트 밀봉 배열의 분해도]

이 제품을 선택해야 하는 이유

벌크 처리 시설에서 조밀하고 마모성이 강한 매체에서 신뢰할 수 있는 레벨 감지가 필요할 때, 이 제품은 무거운 측면 하중을 견디는 강화된 샤프트 및 베어링 구조를 통해 뛰어난 내구성을 제공합니다.

응용 분야에서 극한의 열 프로세스에 대한 저항성을 요구할 때, 이 장치는 특수 고온 격리 설계를 통해 최대 350 ℃까지 작동 안정성을 제공합니다.

설치 엔지니어가 빠르고 번거로움 없는 기계적 설정을 필요로 할 때, 이 스위치는 기존 용기 포트에 직접 통합되는 표준화된 나사산 플랜지 마운팅을 제공합니다.

공장에서 다양한 전기 패널을 위한 다중 전압 호환성이 필요할 때, 이 장비는 24 VDC 및 220 VAC 공급 표준을 모두 손쉽게 수용합니다.

유지보수 일정에서 예상치 못한 가동 중지를 최소화해야 할 때, 견고한 과부하 보호 클러치가 심각한 기계적 막힘 중 모터 번아웃을 방지합니다.

조달 팀에서 장기 수명 가치를 평가할 때, 이 스위치는 Beijing Zhongping Technology(北京众平科技股份有限公司)가 지원하는 신뢰할 수 있고 유지보수가 적게 드는 서비스 수명을 보장하며, 전문적인 기술 지원과 신뢰할 수 있는 현지 부품 가용성을 제공합니다.

시스템 통합 및 하드웨어 설정

산업용 제어 캐비닛 또는 현장 정션 박스에 통합하려면 일반적인 산업용 고장 모드를 방지하기 위해 전기 배선 관행에 세심한 주의를 기울여야 합니다. 차폐된 멀티코어 케이블을 사용하여 전원 공급 장치와 릴레이 출력 단자를 연결하여 제어 신호를 고전압 모터 라인 및 가변 주파수 드라이브로부터 격리합니다. 케이블 쉴드가 제어판 접지 버스에 제대로 종단되어 전자기 간섭 및 접지 루프를 제거하는지 확인합니다. 저장소 실로나 공정 용기에 유닛을 장착할 때 삽입 각도가 공기압 충전 주기 동안 직접적이고 고속인 물질 충격을 방지하는지 확인합니다. 공정 용기 압력 등급과 일치하는 적절한 나사산 실란트 또는 개스킷을 사용하여 구조적 무결성을 유지하고 장착 플랜지 인터페이스에서 먼지 유입을 방지합니다.

신뢰성 및 환경 내구성

까다로운 산업용 서비스를 위해 설계된 이 유닛은 미세 먼지 축적 및 물청소 스프레이로부터 내부 전기机械 컴포넌트를 보호하는 IP65 침투 보호 등급을 특징으로 합니다. 내부 구동 메커니즘은 특수 열 장벽과 고온 윤활유를 통합하여 최대 350 ℃의 가혹한 열 환경에서 작동 무결성을 유지합니다. 작동 수명을 최대화하기 위해 정기적인 유지보수에는 예정된 공장 폐쇄 기간 동안 물질 축적 또는 마모성 마모에 대해 외부 패들 샤프트를 검사하는 작업이 포함되어야 합니다. 견고한 기계적 구조와 엄격한 공장 품질 관리 표준은 고장 간 평균 시간을 연장하여 중요한 자재 취급 라인에서 예상치 못한 작동 중단을 최소화합니다.

선택 지침 및 대체 옵션

올바른 레벨 스위치를 선택하려면 공정 제약 조건을 정확하게 일치시키기 위해 용기 온도, 물질 밀도 및 플랜지 연결 호환성을 평가해야 합니다. 가벼운 분말과 관련된 표준 주변 온도 응용 분야의 경우 표준 구성은 최적의 감도와 비용 효율성을 제공합니다. 고온 골재 빈 또는 끈적한 화학 물질 과립을 취급할 때는 특수 고온 변형 또는 연장된 샤프트 구성을 권장합니다. Beijing Zhongping Technology(北京众平科技股份有限公司)는 원래 산업 자동화 부품의 포괄적인 재고를 유지하고 전문적인 상호 참조 선택 지원을 제공하여 특정 공장 요구 사항에 대한 빠른 배송 및 원활한 교체를 보장합니다.

자주 묻는 질문 (FAQ)

1. ALZK-500의 현재 현지 재고 가용성 및 배송 리드 타임은 어떻게 되나요?

Beijing Zhongping Technology(北京众平科技股份有限公司)는 이 유닛의 활성 지역 인벤토리를 유지하여 즉각적인 발송을 지원하고 장비 고장으로 인한 작동 가동 중지를 최소화합니다.

2. 이 유닛에는 어떤 보증 범위 및 RMA 절차가 적용되나요?

이 제품은 포괄적인 12개월 공장 보증의 지원을 받으며, Beijing Zhongping Technology(北京众平科技股份有限公司)에서 관리하는 현지화된 기술 지원 및 효율적인 반품 상품 승인 처리를 제공합니다.

3. 전원 공급 장치 요구 사항 및 전력 소비 사양은 무엇인가요?

이 유닛은 24 VDC 또는 220 VAC의 듀얼 전원 입력 옵션을 지원하며, 정상 모터 회전 중 내부 전력 소비 등급은 5W 미만입니다.

4. 스위치가 제어 시스템에 제공하는 전기 출력 신호의 유형은 무엇인가요?

250 VAC에서 최대 5 A를 스위칭하도록 정격된 표준 단극 쌍투(SPDT) 릴레이 출력 접점을 제공합니다.

5. 고온 응용 분야의 최대 온도 등급은 무엇인가요?

이 유닛은 최대 350 ℃의 주변 공정 온도에서 지속적으로 작동하도록 설계되었습니다.

6. 공정 장착에는 어떤 기계적 나사산 또는 플랜지 크기가 사용되나요?

안전한 용기 부착을 위해 표준 G1 나사산 플랜지 연결을 활용합니다.

7. 다양한 물질 밀도에 따라 패들 감도가 어떻게 조정되나요?

감도는 운영자가 분말 또는 과립 중량에 따라 토크 임계값을 보정할 수 있는 내부 스프링 장력 메커니즘을 통해 조정됩니다.

8. 먼지 및 습기에 대한 인클로저의 침투 보호 등급은 무엇인가요?

하우징은 IP65 표준으로 정격되어 먼지 유입 및 저압 물 분사에 대한 신뢰할 수 있는 보호 기능을 제공합니다.
