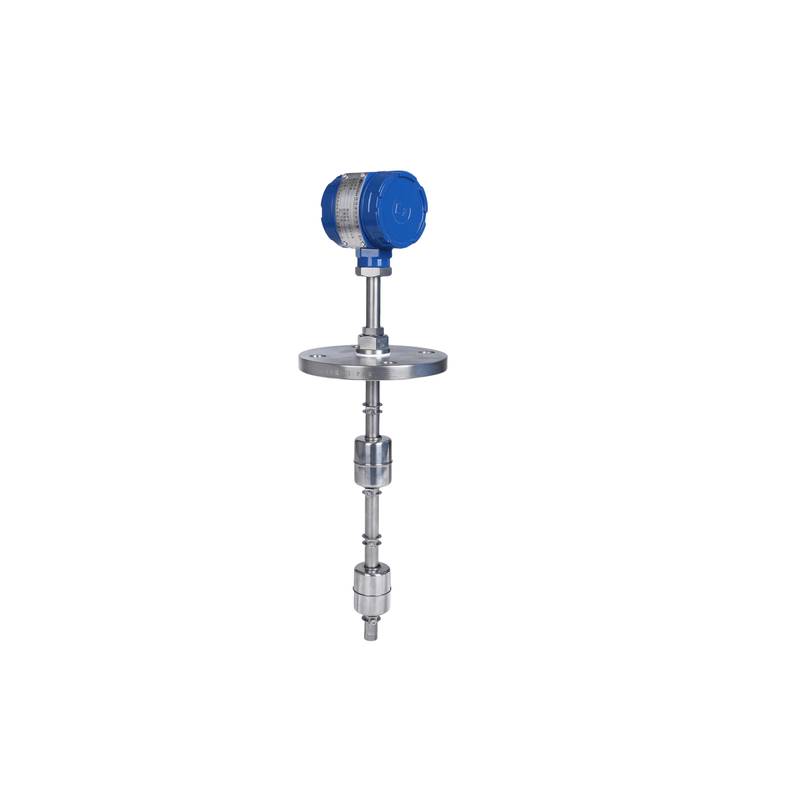

HollySys ALDK400 커패시턴스 레벨 스위치 액위 센서

HollySys ALDK-400 커패시턴스 레벨 스위치는 지속적인 산업용 자재 적층 문제를 해결하도록 설계된 고급 액위 센서입니다. 가혹한 공정 환경에서 정밀한 레벨 제어를 위해 설계된 이 유닛은 에미터 팔로워 아키텍처와 3단자 차폐 기술을 통합하여 코팅 임피던스와 용량성 리액턴스를 동시에 측정합니다.

이 제품의 용도

HollySys ALDK-400 커패시턴스 레벨 스위치는 중공업 응용 분야에서 자재 계면을 정확하게 감지하고 제어하도록 설계된 고성능 액위 센서입니다. 화학 공정, 발전, 수처리, 대량 자재 취급 분야에서 근무하는 플랜트 계기 엔지니어, 자동화 기술자, 유지보수 관리자를 위해 설계되었습니다. 이 센서가 해결하는 핵심 문제는 점성이 있거나 끈적하거나 전도성이 있는 공정 자재가 감지 프로브를 코팅할 때 발생하며, 기존 계측에서 오작동으로 인한 고레벨 트립을 유발하는 현상입니다. 센서는 부착된 자재의 저항성과 반응성 성분을 동시에 측정하여 중동 코팅으로 인한 허위 신호를 필터링합니다. 1차 제어 및 안전 연동 레이어 내에서 작동하는 이 장치는 분산 제어 시스템 또는 프로그래밍 가능 로직 컨트롤러와 직접 인터페이스하여 용기 과충전 및 공회전 상태를 방지합니다.

작동 원리

작동 주기는 프로브 팁에서 시작되며, 여기서 고주파 정현파 발진기가 공정 매질에 안정적인 무선 주파수 필드를 생성합니다. 공정 레벨이 상승하여 감지 전극에 닿으면, 커패시턴스 및 전도성 코팅 저항의 결합 효과로 인해 총 전기 임피던스가 변경됩니다.

내부 브리지 회로는 누적된 스케일링이나 제품 적층으로 인해 발생하는 저항성 성분으로부터 실제 액위를 나타내는 반응성 성분을 분리합니다. 에미터 팔로워 회로는 높은 입력 임피던스와 낮은 출력 임피던스를 보장하여 긴 케이블 구간에서의 신호 감쇠를 방지합니다.

0~60초 조절 가능 시간 지연과 같은 사용자가 구성한 매개변수는 작동 전에 표면 난류 물결과 과도한 레벨 스파이크를 필터링합니다. 감도 튜닝을 통해 기술자는 트립 포인트를 0.3 pF 미만으로 조절하여 다양한 액체, 슬러리 또는 계면 레이어의 특정 유전율에 맞출 수 있습니다.

[다이어그램: RF 발진기 생성, 3단자 쉴드 구동 회로, 임피던스 분리 단계, DPDT 릴레이 출력 트리거링을 보여주는 기능 블록 다이어그램.]

기술 사양

전원 공급 장치: 24 VDC ± 10% @ 100 mA 또는 220 VAC @ 50/60 Hz

릴레이 출력: DPDT 접점 정격 @ 220 VAC, 5A 비유도성, 3A 유도성

프로브 온도 범위: -184°C - 260°C @ 공정 연결부

전자 부품 하우징 온도: -40°C - 80°C @ 주변 온도

트립 감도: < 0.3 pF @ 공장 캘리브레이션

시간 지연: 0 - 60초 조절 가능 @ 출력 단계

전극 구성: 표준 로드 나사산, 플랜지 플레이트, 유연한 케이블 나사산 또는 PTFE 부식 방지 코팅 304 스테인리스 스틸

시스템 통합 및 하드웨어 설정

물리적 설치에는 공정 압력과의 적절한 나사산 실란트 호환성을 보장하는 표준 나사산 연결 또는 산업용 flange를 통한 견고한 기계적 장착이 필요합니다. 원격 또는 진동 환경의 경우, 기계적 피로를 방지하기 위해 적절한 장력으로 고정된 유연한 케이블 프로브를 사용하십시오.

전기 연결은 전자기 간섭을 최소화하기 위해 고전압 전력선 및 가변 주파수 드라이브에서 멀리 라우팅된 차폐 트위스티드 페어 케이블을 사용합니다. 3단자 차폐 설계는 쉴드 와이어가 지정된 하우징 단자에만 종단되도록 요구하며, 접지 루프를 방지하기 위해 센서 끝단은 연결되지 않은 상태로 둡니다.

전력 입력 배선은 지정된 전압 변형(24 VDC 또는 220 VAC)과 일치해야 하며, 외부 회로 보호 퓨즈가 직렬로 설치되어 있는지 확인해야 합니다. 노이즈 면역성을 유지하고 낙뢰 서지나 정전기 방전으로부터 내부 회로를 보호하려면 악기 하우징을 저임피던스 플랜트 접지 그리드에 접지하는 것이 필수적입니다.

신뢰성 및 환경 내구성

견고화된 인클로저 구조는 실외 공정 플랜트에서 부식성 증기, 심한 먼지 유입 및 몰아치는 습기로부터 강력한 환경 보호를 제공합니다. 전자 부품 구획은 가혹한 주변 열 변동을 견뎌내며 작동 온도 대역 전반에 걸쳐 안정적인 발진기 주파수 드리프트 특성을 유지합니다.

고급 코팅 방지 알고리즘은 수동 청소 요구 사항을 없애고 끈적한 아스팔트, 펄프 슬러리 또는 화학 응용 분야에서 유지보수 가동 중단 시간을 크게 줄입니다. 고온 프로브 연장부는 최대 260°C의 극단적인 공정 열로부터 내부 전자 부품을 분리하여 지속적인 반도체 수명을 보장합니다.

통합 액정 디스플레이 및 디버깅 모듈을 사용하면 위험 구역에서 방폭 인클로저를 열지 않고도 로컬 진단 검사를 수행할 수 있습니다. 높은 평균 고장 간격(MTBF) 지표는 엄격한 공장 스트레스 테스트를 반영하여 지속적인 기계적 진동 및 전기적 스트레스 하에서 신뢰할 수 있는 작동을 제공합니다.

선택 지침 및 대체 옵션

올바른 모델 변형을 선택하는 것은 공정 용기 형상, 화학적 호환성 및 작동 온도 극치에 크게 좌우됩니다. 표준 로드 구성은 얕은 수직 탱크에 적합하며, 유연한 케이블 변형은 측면 힘이 큰 깊은 사일로 및 교반 반응 용기에 적합합니다.

고부식성 산 또는 용제 보관의 경우, PTFE 코팅된 젖은 부품이 기본 304 스테인리스 스틸 전극에 대한 화학적 공격을 방지합니다. 현장 플랜트 업그레이드나 긴급 교체가 필요한 경우, 北京众平科技股份有限公司(Beijing Zhongping Technology)는 엔지니어가 교차 참조 사이징 및 빠른 납품을 지원할 수 있도록 포괄적인 지역 인벤토리와 전문가 기술 지원을 유지합니다.

자주 묻는 질문(FAQ)

1. 긴급 플랜트 교체를 위한 현재 재고 가용성 및 일반적인 배송 리드 타임은 어떻게 되나요?

北京众平科技股份有限公司(Beijing Zhongping Technology)는 표준 ALDK-400 구성에 대한 즉시 배송 가능한 로컬 인벤토리를 유지하여 비용이 많이 드는 산업 가동 중단 시간을 최소화하기 위해 당일 발송을 가능하게 합니다.

2. 이 레벨 스위치에는 어떤 표준 보증 조건 및 RMA 절차가 적용되나요?

이 장치는 포괄적인 12개월 공장 보증의 지원을 받으며, 엄격한 선적 전 검사 및 신속한 현지 평가 서비스를 제공하는 北京众平科技股份有限公司(Beijing Zhongping Technology)의 지원을 받습니다.

3. 전력 입력에 대한 엄격한 전기 절연 및 접지 요구 사항은 무엇입니까?

이 장치는 3단자 차폐 회로의 올바른 작동을 보장하고 전기 과도 현상으로부터 보호하기 위해 플랜트 접지 그리드에 직접 연결된 전용 대지 접지 연결이 필요합니다.

4. 내부 회로에서 지원하는 통신 프로토콜 또는 디지털 필드버스 파견은 무엇입니까?

이 장치는 디지털 필드버스 통신 프로토콜 대신 직접 제어 통합을 위해 하드와이어드 DPDT 릴레이 접점 출력에 의존합니다.

5. 센서가 안전하게 견딜 수 있는 최대 주변 및 공정 온도 한계는 무엇입니까?

프로브 조립체는 -184°C에서 260°C 사이의 공정 온도를 견디며, 전자 하우징은 -40°C에서 80°C 사이의 주변 조건을 견딥니다.

6. 장치가 고진동 용기 설치에서 신뢰할 수 있는 측정을 달성하는 방법은 무엇입니까?

기계적 안정성은 과도한 슬로싱 효과를 무시하도록 조절 가능한 시간 지연 필터링과 결합된 견고한 나사산 또는 플랜지 기계적 마운팅을 통해 달성됩니다.

7. 예정된 플랜트 가동 중단 중에 권장되는 루틴 유지보수 또는 캘리브レーション 점검은 무엇입니까?

루틴 유지보수에는 기계적 손상에 대한 프로브 팁 검사, 단자 나사 조임 상태 확인, LCD 디버깅 모듈을 사용한 제로 드리프트 확인이 포함됩니다.

8. LCD 디버깅 모듈을 위험 물질 분류 플랜트 구역 내에서 안전하게 작동할 수 있습니까?

액정 디스플레이 및 튜닝 인터페이스는 제한된 구역에서 외부 진단 도구나 인클로저 커버를 열 필요 없이 로컬 매개변수 구성을 허용합니다.
