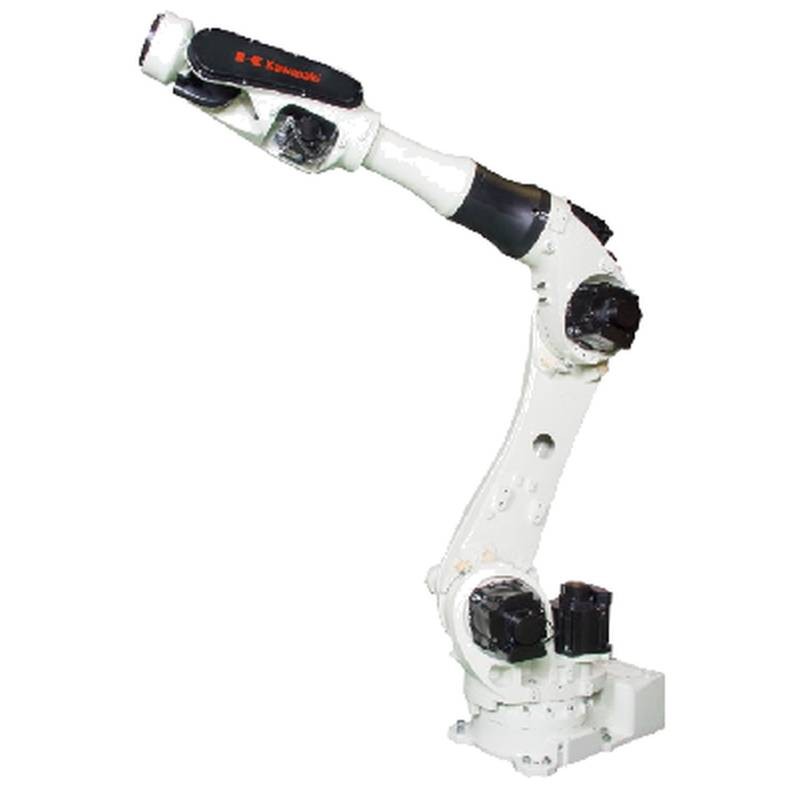

가와사키(Kawasaki) BX200X 산업용 스폿 용접 로봇 팔

Kawasaki BX200X는 자동차 차체(body-in-white) 및 중공업 제작 공정에서 고속 로봇 스팟 용접을 위해 특별히 제작된 6축 다관절 산업용 로봇 팔입니다. 200kg의 최대 가반하중, 3,412mm의 확장된 수평 도달 거리, ±0.07mm(ISO 9283)의 위치 반복 정밀도를 갖춘 BX200X는 대형 패널 용접 작업에 필요한 도달 범위, 강성 및 고속 단피치(short-pitch) 동작 성능을 제공합니다. 이 장치는 신규 오리지널 포장(공장 밀봉) 상태로 공급되며, E02 범용 컨트롤러(E02 Universal Controller)가 통합되어 있고 바닥 설치형으로 구성되어 있습니다.

개요 및 주요 기술 사양

브랜드 및 시리즈: Kawasaki B 시리즈–고속 차체 공장용 로봇

모델 부품 번호(MPN): BX200X-C/BX200X-F(컨트롤러 변형)

핵심 카테고리: 6축 다관절 산업용 로봇 팔

제품 상태: 신규 오리지널 포장(공장 밀봉)

자유도: 6축(7축 옵션 가능)

최대 가반하중: 200 kg

최대 수평 도달 거리: 3,412 mm–B 시리즈 라인업 중 가장 긴 도달 거리

수직 도달 거리: 4,734 mm

위치 반복 정밀도: ±0.07 mm(손목 플랜지 표면, ISO 9283 준수)

동작 범위: 암 회전(JT1) ±180°; 암 전후진(JT2) +76°/−60°; 암 상하진(JT3) +90°/−110°; 손목 스위블(JT4) ±210°; 손목 벤드(JT5) ±125°; 손목 트위스트(JT6) ±210°

최대 축 속도: JT1 125°/s; JT2 102°/s; JT3 85°/s; JT4 105°/s; JT5 120°/s; JT6 200°/s

허용 손목 모멘트: JT4/JT5 = 1,334 N•m; JT6 = 588 N•m

허용 관성 모멘트: JT4/JT5 = 199.8 kg•m²; JT6 = 154.9 kg•m²

질량(로봇 팔): 1,450 kg

설치 방식: 바닥 설치 전용

주위 작동 온도: 0°C ~ 45°C

상대 습도: 35% ~ 85%(비응축)

보호 등급: 손목: IP67 상당; 베이스 축: IP54 상당

컨트롤러: E02 범용 컨트롤러(E02 Universal Controller)/7.5 kVA

색상: Munsell 10GY9/1 상당

주요 애플리케이션: 로봇 스팟 용접, 자재 취급, 자재 제거, 디스펜싱, 실란트 도포, 대형 부품 조작

주요 특징 및 엔지니어링 성능

확장된 3,412mm 도달 거리–표준 200kg 모델 대비 815mm 이점: BX200X는 3,412mm의 수평 도달 거리를 제공하며, 이는 BX200L(2,597mm)보다 815mm 증가한 수치입니다. 이 확장된 도달 거리를 통해 이 산업용 로봇 팔은 추가적인 외부 축이나 위치 조정 장치 없이도 대형 차체 패널, 트럭 캡 및 철도 차량 조립품의 용접 지점에 접근할 수 있어 시스템 복잡성과 바닥 면적 점유율을 크게 줄여줍니다.

결점 없는 용접 품질을 위한 ±0.07mm 초고반복 정밀도: ±0.07mm의 반복 정밀도는 일반적인 업계 표준인 ±0.2~0.3mm를 훨씬 상회하며, BX200X는 모든 용접 사이클에서 전극 정렬의 일관성을 보장합니다. 이러한 정밀도는 용접 스패터를 최소화하고, 전극 드레싱 빈도를 줄이며, 고속 단피치 이동 중에도 일관된 너겟 형성을 유지하여 이 스팟 용접 로봇을 대량 차체 생산 현장의 핵심 장비로 만들어 줍니다.

통합 드레스 패키지를 갖춘 중공 손목: BX200X는 상부 팔을 위한 중공 손목 및 중공 감속 장치를 특징으로 하여, 베이스에서 툴 마운팅 플레이트까지 케이블, 호스 및 냉각 라인을 내부로 라우팅할 수 있습니다. 이 통합 드레스 패키지는 노출된 하네스가 인접한 로봇이나 주변 장치와 간섭되는 것을 방지하고, 디지털 엔지니어링 시간을 줄이며, 티치 펜던트 프로그래밍 효율성을 향상시킵니다.

헤비 듀티 모터를 이용한 고속 단피치 동작: 고급 모션 제어 기술과 헤비 듀티 모터를 통해 BX200X는 스팟 용접의 특징적인 동작 패턴인 고속 단피치 이동에서 탁월한 성능을 발휘합니다. 자동 보정 기능은 서보 용접 건 속도의 가감속을 최적화하여 사이클 타임을 크게 단축하고 최대 생산 처리량을 제공합니다.

슬림한 암 프로필의 공간 절약형 설계: 1,450kg의 질량과 200kg의 가반하중 용량에도 불구하고, BX200X는 컴팩트한 설치 면적과 좁은 암 본체를 특징으로 합니다. 내부 케이블 라우팅과 결합하여 여러 로봇이 근접하여 작동하는 고밀도 차체 공장 구성에서도 성능 저하 없이 설치가 가능합니다.

BX200X 모델 코드 해석 및 선택 기준

Kawasaki BX200X 명명법은 다음과 같이 해석됩니다. "BX"는 Kawasaki의 검증된 고급 기술을 사용하여 스팟 용접 애플리케이션을 위해 특별히 개발된 B 시리즈 플랫폼 제품군을 의미합니다. 숫자 "200"은 손목 페이스플레이트에서 200kg의 최대 가반하중 용량을 나타냅니다. 접미사 "X"는 200kg 가반하중 클래스 내의 확장 도달 거리 변형 모델임을 나타내며, BX200L(2,597mm 도달 거리)과 구분됩니다. 전체 MPN의 "-C" 또는 "-F" 접미사는 컨트롤러 케이블 구성 변형을 나타냅니다.

장거리 스팟 용접 로봇을 위한 필수 선택 기준:

작업 영역 vs. 부품 형상: 3,412mm의 수평 도달 거리와 4,734mm의 수직 도달 거리를 갖춘 BX200X는 자동차 차체 측면, 루프 패널, 플로어 팬 및 대형 트럭 캡과 같은 대형 조립품에 적합합니다. 모든 목표 용접 지점이 특이점(singularities) 없이 로봇의 작업 영역 내에 있는지 확인하십시오. 또한 BX200X는 데드 스페이스를 최소화하여 작업 영역 전체에서 더 큰 유연성을 제공합니다.

용접 건 무게 + 전극 힘 + 관성 모멘트: 용접 건, 변압기, 케이블 및 툴링의 총 질량은 200kg 이내여야 합니다. 또한 결합된 엔드 이펙터 질량 × 무게 중심 오프셋이 허용되는 손목 모멘트 제한(JT4/JT5에서 1,334 N·m) 및 관성 모멘트(199.8 kg·m²) 이내인지 확인하십시오. 무겁고 긴 도달 거리의 건의 경우, 관성 모멘트가 종종 제한 요소가 되며 이 값을 초과하면 가속도 및 정착 시간이 저하됩니다.

사이클 타임 vs. 속도 성능: JT6의 최대 축 속도는 200°/s에 달하여 용접 지점 간의 신속한 건 위치 결정을 지원합니다. 고밀도 스팟 패턴(조립품당 60개 이상의 스팟)의 경우, E02 컨트롤러의 궤적 평활화 기능을 사용하여 경로 가속도와 정착 시간의 균형을 맞추십시오.

컨트롤러 및 필드버스 호환성: E02 범용 컨트롤러는 EtherNet/IP, Profinet, DeviceNet 및 CC-Link를 지원합니다. 다중 로봇 동기화 용접 셀의 경우, 선택한 필드버스 옵션이 실시간 인터락 신호 전송(일반적인 사이클 타임 ≤ 4ms)을 위한 충분한 대역폭을 제공하는지 확인하십시오. E02 컨트롤러는 컬러 TFT LCD 터치스크린, USB 및 이더넷 연결, AS 언어 프로그래밍 기능을 갖추고 있습니다.

환경 및 보호 요구 사항: 손목은 용접 스패터, 냉각수 미스트 및 금속 먼지가 있는 차체 공장 환경에 필수적인 IP67 상당의 보호 기능을 제공합니다. 베이스 축은 IP54 상당의 보호 기능을 제공합니다. 극심한 용접 스패터 노출이 있는 애플리케이션의 경우, 옵션인 JT6 씰 보호 플랜지를 권장합니다.

중공 손목 통합 드레스 패키지–차체 공장 배치에서의 엔지니어링 이점

노출된 하네스의 과제: 외부로 라우팅된 케이블 하네스를 사용하는 기존 로봇은 운영상 상당한 단점이 있습니다. 노출된 케이블과 호스는 현장 티칭 및 재생 실행 중에 인접한 로봇이나 주변 장치와 간섭 위험을 초래합니다. 외부 드레싱은 또한 로봇이 시간당 수백 번의 단피치 이동을 수행하는 고주기 스팟 용접 환경에서 케이블 마모, 냉각수 호스 피로 및 전기 단락 위험을 증가시킵니다.

BX200X 솔루션–중공 구조를 통한 내부 라우팅: BX200X는 정교한 통합 드레스 패키지를 통해 이러한 문제를 제거합니다. 로봇의 상부 팔과 손목은 중공 감속 장치를 사용하여 제조되어 베이스에서 툴 마운팅 플레이트까지 연속적인 내부 도관을 형성합니다. 이를 통해 전원 케이블, 용접 타이머 신호, 냉각수 라인 및 공압 호스를 포함한 스팟 용접용 케이블 하네스를 베이스와 손목 사이에서 내부적으로 라우팅할 수 있습니다.

운영상의 이점:

디지털 엔지니어링 시간 단축: 내부 라우팅은 복잡한 외부 케이블 드레싱 시뮬레이션의 필요성을 제거하여 오프라인 프로그래밍 및 가상 시운전을 가속화합니다.

티치 펜던트 효율성 향상: 돌출된 하네스가 없어 현장 티칭이 더 빠르고 안전해지며, 작업자는 케이블 걸림 없이 로봇을 용접 경로로 수동 가이드할 수 있습니다.

고밀도 셀에서의 간섭 최소화: 내부 드레싱은 로봇 간 간격을 더 가깝게 하여 제한된 차체 공장 공간 내에 다수의 B 시리즈 로봇을 설치할 수 있도록 지원합니다.

부품 내구성 연장: 내부 라우팅은 케이블과 호스를 용접 스패터, 기계적 마모 및 환경 오염으로부터 보호하여 서비스 수명을 늘리고 계획되지 않은 가동 중단을 줄입니다.

중공 손목 설계는 BX200X의 확장된 3,412mm 도달 거리에 특히 중요합니다. 더 긴 팔은 손목 관절 동작 시 더 큰 케이블 스트레스를 가합니다. Kawasaki의 내부 드레싱 아키텍처는 이러한 스트레스를 완화하여 수백만 사이클 동안 안정적인 작동을 보장합니다.

기술 및 비즈니스 FAQ

1. Kawasaki BX200X 로봇 스팟 용접기의 일반적인 가격 범위는 어떻게 됩니까?

E02 컨트롤러, 티치 펜던트 및 표준 7미터 케이블 세트가 포함된 신규 오리지널 포장(공장 밀봉) BX200X의 가격은 일반적으로 $85,000에서 $120,000 USD 범위입니다. 최종 비용은 (1) 컨트롤러 변형(C 또는 F 케이블 구성), (2) 필드버스 옵션 보드 선택(EtherNet/IP, Profinet, DeviceNet 또는 CC-Link), (3) 소프트웨어 옵션 패키지(컨베이어 트래킹, 다중 로봇 조정, 비전 가이드 인터페이스), (4) 케이블 연장 길이, (5) 극심한 스패터 환경을 위한 옵션인 JT6 씰 보호 플랜지에 따라 달라집니다. 암 끝단 툴링(서보 용접 건, 변압기, 전극 드레서) 및 안전 펜싱은 별도로 견적됩니다. 14개월 보증이 포함된 신품은 공식 대리점을 통해 구매할 수 있습니다.

2. BX200X의 현재 가용성 및 배송 리드 타임은 어떻게 됩니까?

재고 상태는 지역 및 주문량에 따라 다릅니다. 북미 및 유럽 유통 허브의 경우, 공장 밀봉된 BX200X 유닛은 일반적으로 표준 구성에 대해 2~4주의 배송 리드 타임으로 지역 재고 프로그램에서 자주 이용 가능합니다. 맞춤형 구성(특수 필드버스 옵션, 연장 케이블 또는 옵션 하네스 패키지)은 일반적으로 주문 확인 후 공장 출하까지 6~12주가 소요됩니다. 신속한 항공 운송 옵션이 가능하지만 추가 물류 비용이 발생합니다. 일부 대리점은 2~3일의 짧은 리드 타임으로 즉시 배송 가능한 재고를 유지하고 있습니다. 견적 시점에 현재 재고 수준 및 웨이브 슬롯 가용성을 확인하십시오.

3. BX200X와 함께 제공되는 보증 범위는 무엇입니까?

BX200X에는 로봇 팔, 컨트롤러, 티치 펜던트 및 케이블 세트에 대한 재료 및 제조상의 결함을 보장하는 출하일로부터 14개월의 표준 제조업체 보증이 포함됩니다. 연장 보증 계획(최대 36개월)은 옵션 구매 항목으로 제공됩니다. 기술 지원에는 (1) 현지 영업 시간 중 전화 및 이메일 지원, (2) E02 컨트롤러의 이더넷 포트를 통한 원격 진단 지원, (3) 현장 시운전 지원(비현지 설치의 경우 여행 및 숙박 별도 견적)이 포함됩니다. 계획되지 않은 가동 중단을 최소화하기 위해 포괄적인 예비 부품 패키지(엔코더 배터리, 손목 씰 및 FRL 서비스 키트)를 재고로 확보하는 것이 권장됩니다.

4. BX200X와 BX200L의 주요 차이점은 무엇입니까?

BX200X와 BX200L은 동일한 가반하중 용량(200kg), 손목 토크 등급(JT4/JT5에서 1,334 N·m) 및 중공 손목 설계를 공유합니다. 결정적인 차이점은 도달 거리입니다. BX200X는 3,412mm의 수평 도달 거리를 제공하며, 이는 BX200L의 2,597mm보다 815mm 증가한 수치입니다. 이 확장된 도달 거리 덕분에 BX200X는 BX200L이 추가 외부 축이나 위치 조정 장치를 필요로 할 대형 패널 용접 애플리케이션에 적합합니다. 두 모델 모두 고속 단피치 이동을 위한 우수한 장비입니다. 중요한 점은 BX200X 구성이 주로 BX200L 및 BX300L을 기반으로 한다는 점이며, 이는 기존 B 시리즈 예비 부품이 상호 호환됨을 의미합니다.

5. BX200X가 생산 라인의 기존 스팟 용접 로봇을 대체할 수 있습니까?

네. BX200X는 비효율적인 기존 로봇을 쉽게 교체할 수 있도록 특별히 설계되었습니다. 설치 인터페이스(바닥 설치 전용)와 컨트롤러 아키텍처(E02 범용 컨트롤러)는 B 시리즈 라인 내에서 표준화되어 라인 개조 복잡성을 최소화합니다. 내부 케이블 라우팅은 외부 하네스 재구성의 필요성을 제거하며, AS 언어 프로그래밍 환경은 Kawasaki의 B 및 Z 시리즈 로봇 전반에서 일관됩니다. 그러나 설치하기 전에 기존 기초 볼트와 베이스 플레이트가 BX200X의 1,450kg 질량 및 동적 하중 요구 사항을 충족하는지 확인하십시오.

6. 스팟 용접 품질 편차에 대해 어떤 진단 절차를 따라야 합니까?

스팟 용접 로봇 애플리케이션의 용접 품질 불일치는 일반적으로 TCP 드리프트, 전극 마모, 건 정렬 불량 또는 로봇 반복 정밀도 저하로 인해 발생합니다. 권장 진단 워크플로우: (1) 고정된 기준점에 대해 TCP 체크 사이클을 실행하십시오. ±0.07mm를 초과하는 편차는 기계적, 마스터링 또는 열팽창 문제를 나타냅니다. (2) 손목 모멘트와 관성이 허용 제한(1,334 N·m 및 199.8 kg·m²) 내에 있는지 확인하십시오. 과부하 상태는 처짐과 열악한 반복 정밀도를 유발합니다. (3) 엔코더 배터리 전압과 절대 위치 유지 상태를 확인하십시오. (4) 내부 냉각수 라인에 건 과열을 유발할 수 있는 누출이나 제한 사항이 있는지 검사하십시오. (5) E02 컨트롤러의 진단 로그를 사용하여 서보 오류 이력, 경로 보간 이상 및 가감속 프로파일을 검토하십시오. 지속적인 문제의 경우, 사용 설명서에 따라 전체 재마스터링 절차를 수행하고 용접 건 TCP를 재보정하십시오.

7. BX200X에 권장되는 예방 유지보수 일정은 어떻게 됩니까?

고부하 스팟 용접 작업(일일 2교대 이상, 주 5일 이상)에서 Kawasaki는 다음을 권장합니다. 6,000 작동 시간마다 또는 매년(먼저 도래하는 기준) 그리스 교체; 2년마다 엔코더 배터리 교체; 3개월마다 손목 씰 검사(IP67 상당의 손목 보호 기능이 씰 수명을 연장하지만 열 순환은 여전히 마모를 가속화함); 매주 냉각수 라인 누출, 유량 및 오염 여부 검사; 분기별 설치 볼트 토크 확인(지정된 토크 값은 설치 및 연결 설명서 참조); 반기별 케이블 하네스 굴곡 지점 마모 검사(중공 손목 설계는 케이블 스트레스를 줄이지만 제거하지는 않음). 엔코더 배터리, 손목 씰 및 FRL 유닛 서비스 키트를 포함한 예비 부품 재고를 유지하십시오. 로봇의 소리 신호는 진단 지표로 사용될 수 있습니다. 갑작스러운 소음 증가는 베어링 마모 또는 윤활 저하를 나타낼 수 있습니다.

8. 수출 주문 시 BX200X에 적용되는 배송 및 포장 표준은 무엇입니까?

BX200X는 내부 방진 패딩, 습기 차단막 및 건조제 팩이 포함된 헤비 듀티 목재 상자에 포장됩니다. 상자 크기는 약 2.5m × 1.8m × 2.4m(L×W×H)이며, 컨트롤러, 티치 펜던트 및 케이블 세트를 포함한 총 배송 중량은 약 1,800kg입니다. 배송 조건은 일반적으로 FOB(나고야 공장) 또는 EXW(지역 창고)이며, 인코텀즈(Incoterms)는 협의 가능합니다. 해외 배송의 경우, 포장은 목재 재료에 대한 ISPM 15 열처리 표준을 준수합니다. 운송 손상을 보장하기 위해 보험이 적용된 해상 또는 항공 운송을 강력히 권장합니다. 모든 수출 서류(상업 송장, 포장 명세서, 원산지 증명서 및 국가별 세관 신고서)는 배송 시 제공됩니다.

9. BX200X에 사용할 수 있는 필드버스 및 통신 옵션은 무엇입니까?

BX200X를 지원하는 E02 컨트롤러는 EtherNet/IP, Profinet, DeviceNet 및 CC-Link와 같은 여러 필드버스 옵션을 제공합니다. 컨트롤러에는 표준 연결성도 포함됩니다. 프로그램 전송 및 데이터 로깅을 위한 USB 포트, 네트워크 통합 및 원격 진단을 위한 이더넷(100BASE-TX), 직렬 통신을 위한 RS-232C가 있습니다. 티치 펜던트는 광범위한 작업자 손 동작 연구를 기반으로 최적화된 키 배열과 컬러 TFT LCD 터치스크린 인터페이스를 갖추고 있습니다. 프로그래밍은 Kawasaki의 AS 언어(점대점, 선형 및 원형 보간) 또는 Klogic 소프트웨어를 통해 지원됩니다. 다중 로봇 동기화 용접 셀의 경우, 선택한 필드버스 옵션이 실시간 인터락 신호 전송을 위한 충분한 대역폭을 제공하는지 확인하십시오.

10. BX200X의 전력 요구 사항 및 에너지 소비량은 어떻게 됩니까?

BX200X는 7.5 kVA 전원 공급 장치(200V AC, 50/60 Hz)가 필요합니다. 실제 전력 소비량은 동작 프로파일, 가반하중, 가속도 설정 및 용접 건 듀티 사이클에 따라 달라집니다. 일반적인 차체 공장 스팟 용접 애플리케이션(조립품당 60개 스팟, 시간당 30개 조립품)의 경우, 활성 작동 중 평균 전력 소비량은 4.5~6.5 kW 범위이며, 다축 가속 시 피크 수요가 발생합니다. 대기 전력 소비량은 훨씬 낮습니다. E02 컨트롤러는 최적의 에너지 효율을 위해 완전 디지털 서보 시스템을 갖춘 간접 냉각 기능을 특징으로 합니다. 현지 전기 규정에 따라 전용 7.5 kVA 회로 차단기와 적절한 크기의 케이블이 필요합니다. 케이블 길이에 따른 특정 전선 게이지 권장 사항은 설치 및 연결 설명서를 참조하십시오.
