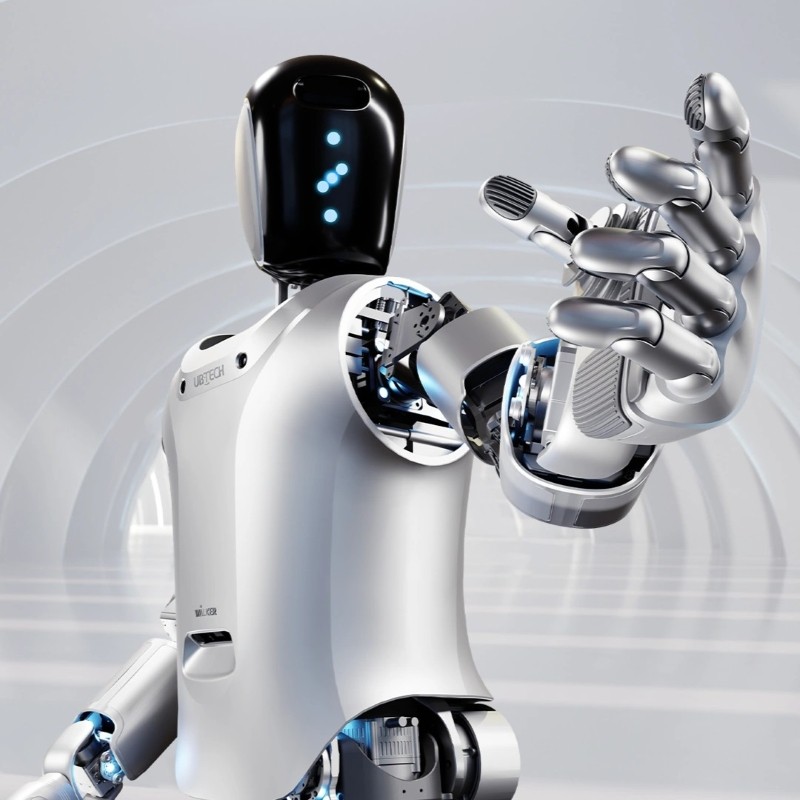

산업 자동화를 위한 UBTECH Walker S 팩토리 휴머노이드 로봇

3교대로 가동되는 CNC 선반 셀은 모든 자동화 계획에서 가장 취약한 부분을 드러냅니다. 바로 작업자가 기계, 칩 컨베이어, 게이징 스테이션 사이를 오가는 데 사이클당 2~4분을 소비한다는 점입니다. 절삭 사이클이 아닌 그 이동 시간이 처리량을 결정합니다. 유비테크(UBTECH) Walker S 공장용 휴머노이드 로봇은 정확히 이러한 유형의 작업을 위해 설계되었습니다. 170cm의 신장에 무게 68kg의 2족 보행 플랫폼으로, 41개의 자유도(DOF) 프레임과 220 N·m의 피크 관절 토크를 갖추고 10kg의 보행 페이로드를 운반합니다. 금속 제조 현장에서 Walker S는 머신 텐딩, 블록 및 완제품 이송, 시각적 공구 마모 검사에 적용되어 왔으며, 80ms 미만의 인지 파이프라인과 1cm의 도킹 정밀도로 절삭유 미스트와 바닥 진동 속에서도 반복 작업의 정확성을 유지합니다. Beijing Zhongping Technology Co.,Ltd.는 수입 검사, 관절 영점 검증, 액추에이터, 컨트롤러 및 배터리 모듈을 포함하는 12개월 보증과 함께 Walker S 유닛을 지역 창고에 보유하고 있습니다. 야간 근무 시 작업자 부족으로 어려움을 겪는 현장 팀에게 이제 휴머노이드가 기계에 도달할 수 있는지가 아니라 주변 공정이 이를 수용할 수 있는지가 핵심 질문이 되었습니다.

기술 사양

신장: 170 cm (기립 구성, ±2 cm)

중량: 68 kg (배터리 팩 장착 시)

자유도: 41 (어레이 촉각 센싱이 탑재된 6-DOF 덱스트러스 핸드)

페이로드(2족 보행): 10 kg (정격 부하 시 보행 안정성 유지)

페이로드(정적 양팔 리프트): 25 kg (정지 상태, 양팔)

최대 관절 토크: 220 N·m (통합 로터리 액추에이터)

보행 속도: 4 km/h (최대 지속 속도)

배터리: 48 V/12 Ah LiFePO4, 3.4 kg 팩

가동 시간: 2.0 h (복합 머신 텐딩 듀티 사이클)

충전 시간: 2.5 h (0–100%, 600 W 충전기)

인지 지연 시간: <80 ms (엔드투엔드 시각적 파이프라인)

네비게이션 정확도: 글로벌 10 cm, 정밀 도킹 1 cm

스텝 높이: 3 cm (최대 불규칙 표면 통과)

보호 등급: IP54 (분진 및 물튀김 방지)

통신 인터페이스: Wi-Fi 2.4/5 GHz, 기가비트 이더넷, EtherCAT 실시간 버스

작동 온도: 0–40°C (정격 범위, 디레이팅 없음)

엔지니어링 병목 현상 및 일반적인 산업 고장 모드

칩 유입, 열 변위, 통신 워치독 타임아웃은 가공 환경에서 Walker S가 계획되지 않은 정지를 겪는 원인의 대다수를 차지합니다. 미세 쇳가루는 일반적인 산업용 먼지와 다르게 행동합니다. 50µm 미만의 입자는 손목 및 발목 관절의 외측 립 씰을 통과한 후 감속기 그리스와 결합하여 연마성 페이스트를 형성하고 베어링 마모를 자릿수 단위로 가속화합니다. 첫 번째 증상은 하드 파트(고장)인 경우가 드뭅니다. 보통 4축과 5축에서 반복성 손실로 나타나며, 작업자가 부품이 불량이 될 때까지 치공구 유격으로 치부하는 0.3–0.8 mm의 위치 오차로 나타납니다.

관절 과전류 트립은 오염이 자리를 잡으면 예측 가능한 에스컬레이션 경로를 따릅니다. 컨트롤러는 가속 단계에서 높아진 전류 소비를 감지한 후, 지령 토크가 프로필 범위를 초과할 때 E-117 과전류 이벤트를 발생시킵니다. 단순히 알람을 재설정하고 생산을 계속하는 기술자는 사용 가능한 관절을 200~300 운영 시간 이내에 고장 난 감속기로 전환하게 됩니다. 절삭유 미스트는 두 번째 고장 모드를 유발합니다. 본체 전자 장치 베이 내부의 결로는 내부 습도를 60% 임계값 이상으로 높이고 캐비닛이 건조될 때 사라지는 간헐적인 엔코더 통신 오류를 유발하여, 유지보수 방문 시 재현하기 매우 어렵게 만듭니다.

플랜트 측 인터페이스의 워치독 타임아웃은 세 번째 반복되는 병목 현상을 형성합니다. PLC 스캔 주기와 로봇의 DDS 디스커버리 멀티캐스트가 세분화되지 않은 VLAN에서 경합할 때, 핸드셰이크 비트가 늦게 도착하거나 아예 도착하지 않으며, 로봇은 라인 관리자에게 하드웨어 고장처럼 보이는 제어된 정지를 실행합니다. IGMP 스누핑이 활성화된 전용 VLAN으로 로봇 트래픽을 세분화하면 이러한 유형의 중단이 완전히 제거되며, 스위치 구성 변경 외에는 비용이 들지 않습니다.

내부 하드웨어 복원력 및 완화 메커니즘

Walker S 관절 아키텍처는 브러시리스 DC 모터를 하모닉 감속기 및 크로스 롤러 출력 베어링과 결합하며, 이는 원시 속도보다는 백래시가 없는 출력을 위해 선택된 토폴로지입니다. 모터 샤프트에 하나, 감속기 출력에 하나 있는 듀얼 엔코더를 통해 컨트롤러가 모든 제어 주기에 따라 지령 위치와 실제 위치를 비교할 수 있으므로, 엔코더 표류가 가시적인 모션 오차가 되기 전에 감지할 수 있습니다. 두 판독값 사이의 델타가 진단 신호이며, 단일 축에서 증가하는 발산은 감속기 마모를 가리키고 여러 축에 걸쳐 동시에 나타나는 발산은 업스트림의 컨트롤러나 파워 스테이지를 가리킵니다.

각 관절의 토크 센싱은 1 kHz로 전신 모션 컨트롤러에 힘 데이터를 공급하여, 손목에 외부 힘/토크 센서 없이도 부품 삽입 및 걸림 감지 중 적응형 컴플라이언스를 허용합니다. 그리퍼가 프로그래밍된 임계값을 초과하는 저항을 만나면, 컨트롤러는 장애물에 대해 멈춰 서는 대신 제어된 후퇴를 실행합니다. 이 동작은 그렇지 않으면 기어 이에 의해 흡수될 토크 스파이크로부터 감속기를 보호합니다.

열 경로는 각 모터에서 알루미늄 히트 스프레더를 통과하여 관절 하우징으로 이어지며, 하우징 표면이 최종 방열 요소 역할을 합니다. 40°C를 초과하는 지속적인 주변 온도는 열 여유 공간을 줄이고 컨트롤러가 전류 디레이팅을 적용하도록 강제하며, 이는 결함이라기보다는 느린 관절 가속으로 나타납니다. 실링은 회전 인터페이스의 2단계 립 배열에 의존하며, 외측 립은 물튀김과 거친 입자를 처리하고 내측 립은 50µm 미만의 오염에 중요한 장벽을 제공합니다. 손끝 촉각 어레이는 정전식 센싱 레이어 위에 유연한 폴리머를 사용하며, 아래에 있는 센서가 아니라 폴리머가 마모 품목입니다.

배포 프로토콜 및 커미셔닝 안전장치

커미셔닝은 모션 테스트가 아니라 토크 시그니처로 시작됩니다. 로봇 전원이 켜지고 정지된 상태에서 41개의 각 관절은 알려진 부하 하에서 고정된 90초 시퀀스를 실행하고, 컨트롤러는 1 kHz에서 전류 소비, 온도 상승 및 엔코더 델타를 기록합니다. 해당 기준(베이스라인) 파일은 향후 모든 서비스 이벤트가 측정되는 기준이 되며, 시설이 해당 유닛에 대해 소유한 가장 가치 있는 단일 진단 자산입니다. 기준선을 건너뛰면 후속 유지보수 결정이 모두 추측에 불과하게 됩니다.

두 번째 관문은 실제 워크스테이션에서의 환경 검증입니다. 파운드리 셀은 1근과 3근 사이에 12°C까지 변동할 수 있으므로 현장 점검이 아니라 전체 생산 교대 근무 동안 주변 온도, 공기 중 입자 농도 및 바닥 진동을 측정합니다. 이러한 측정값은 표준 씰 구성으로 충분한지 또는 밀폐형 관절 변형이 필요한지 여부를 결정합니다. 티치 펜던트 시뮬레이션으로는 로봇의 전완(팔뚝)과 칩 컨베이어 가드 사이의 충돌을 드러낼 수 없으므로, 기계 도어를 연 상태에서 실제 작업 엔벨로프에 대해 공구 도달 범위를 검증합니다.

결함 임계값 구성은 세 번째 안전장치입니다. 기본 과전류 및 걸림 감지 제한은 일반적인 용도에 맞게 보수적으로 설정되며 무거운 부품 취급 시 불필요한 정지를 유발합니다. 데이터 없이 이를 높이면 감속기 손상이 초래되므로, 올바른 접근 방식은 72시간 동안 섀도우 모드 생산을 실행하고 각 작업에 대한 실제 피크 전류 프로필을 캡처한 다음 관찰된 최댓값보다 20% 높게 임계값을 설정하는 것입니다. 섀도우 모드 데이터가 사이클 타임과 결함 동작을 확인한 후에만 작업 권한이 기존 공정에서 로봇으로 이전됩니다.

FAQ

Q1: 연속 머신 텐딩 작업에서 Walker S에 적용되는 MTBF 수치는 어떻게 됩니까?

관절 모듈은 정격 부하 및 25°C 주변 온도에서 20,000시간 MTBF 등급을 가지며, 배터리 팩과 손끝 촉각 어레이는 각각 약 6,000시간과 8,000시간으로 훨씬 낮습니다. 24/7 텐딩 셀의 현장 데이터에 따르면 첫 번째 계획되지 않은 정지는 보통 기계적 고장보다는 배터리 BMS 과열로 인해 발생합니다. 중평(Zhongping)은 유닛별로 이러한 간격을 추적하고 3교대 패턴이 노출되기 전에 교체 주기를 플래그 지정합니다.

Q2: 로봇이 CNC 엔벨로프 내부에서 작업할 때 가장 자주 나타나는 결함 코드는 무엇입니까?

엔코더 표류와 관절 과전류가 지배적이며, 둘 다 제어 소프트웨어보다는 칩이나 절삭유 오염이 손목 씰에 도달하는 것에서 비롯되는 경우가 많습니다. 4축과 5축에서의 지속적인 E-117 과전류는 거의 항상 전기적 결함이 아니라 감속기 인풋에 쇳가루가 꽉 찬 것을 나타냅니다. 중평(Zhongping)의 엔지니어링 팀은 커미셔닝 중에 이러한 코드를 2페이지 분량의 진단 순서도로 매핑하므로 유지보수 승무원이 알람을 재설정하는 대신 물리적 원인을 해결합니다.

Q3: 하모닉 감속기 그리스는 얼마나 자주 교체해야 합니까?

깨끗한 조립 작업 하에서는 1,500 운영 시간에 그리스를 서비스하고 5,000 시간에 완전 교체하는 것으로 충분합니다. 금속 절삭 환경에서는 미세 칩이 관절 캐비닛에 들어가면 연마 슬러리 역할을 하므로 해당 주기가 단축됩니다. 당사의 커미셔닝 엔지니어는 일반적으로 머신 텐딩 셀에 대해 주기를 750 시간으로 절반으로 줄이고 편차를 조기에 포착하기 위해 모든 서비스 후에 토크 시그니처를 기록합니다.

Q4: 첫 해에 가장 높은 고장 위험을 수반하는 예방 유지보수 항목은 무엇입니까?

배터리 용량 저하, 손목 씰 무결성 및 손끝 센서 박리가 첫해 서비스콜의 대부분을 발생시킵니다. 이들 중 즉각적인 하드 스톱을 생성하는 것은 없으며, 이것이 바로 위치 정확도가 이미 저하된 후에야 빈번하게 발견되는 이유입니다. Zhongping의 기술 지원 데스크는 유닛당 하나의 배터리 팩, 두 개의 손목 씰 세트 및 네 개의 택타일 패드가 포함된 1년 차 스페어 키트를 배송합니다.

Q5: 위치 오차를 유발하기 전에 마모를 감지하기 위해 관절 토크의 기준선을 어떻게 설정합니까?

로봇이 알려진 부하 하에서 고정된 90초 모션 시퀀스를 실행하는 커미셔닝 중에 41개의 각 관절에서 토크 시그니처가 캡처됩니다. 500 운영 시간마다 반복 샘플링하고 해당 기준선과 비교하면 반복성 손실로 표면화되기 200~400 시간 전에 베어링 또는 감속기 저하를 드러냅니다. 중평(Zhongping) 통합 팀은 유닛과 함께 기준선 파일을 제공하고 유지보수 직원에게 비교 절차를 교육합니다.

Q6: Walker S가 플랜트 PLC 또는 히스토리에 자체 상태를 보고할 수 있습니까?

온보드 컨트롤러는 에지 게이트웨이를 통해 OPC UA 노드로 관절 온도, 전류 소비, 배터리 충전 상태 및 활성 결함 코드를 게시합니다. 이를 플랜트 히스토리에 매핑하면 로봇 유지보수가 반응형 콜아웃에서 트렌드 관찰 연습으로 전환됩니다. Beijing Zhongping은 PLC 태그 브라우저에서 첫 전원 켜기 시 나타나도록 38개의 상태 태그에 대한 네임스페이스를 미리 구성합니다.

Q7: 배터리 팩이 단순 재충전이 아닌 교체가 필요함을 나타내는 신호는 무엇입니까?

이전에 120분을 제공했던 듀티 사이클에서 런타임이 75분 미만으로 떨어지는 것이 가장 명확한 지표이며, 대개 첫 번째 용량 경고 후 60주기 내에 나타납니다. 60분 이내에 충전을 완료하지만 짧은 런타임을 제공하는 팩은 가속화된 저하 단계에 진입했으며 서비스에서 제외되어야 합니다. 당사의 재고 및 물류 데스크는 교체 팩을 선반에 보관하여 교체로 인해 셀이 일주일 동안 유휴 상태가 되지 않도록 합니다.

Q8: 로봇이 사이클 도중 비상 정지로부터 어떻게 복구됩니까?

동작이 재시작되기 전에 가르쳐진 경로에 대해 관절 위치를 다시 검증해야 하므로 복구는 즉시 재개보다는 정의된 원점 복귀 시퀀스를 따릅니다. 컨트롤러는 정지 이유, 정지 순간의 관절 각도, PLC에 경과된 시간을 기록하며, 이를 통해 엔지니어가 실제 장애물을 허위 트리거와 구별할 수 있습니다. Zhongping의 현장 엔지니어는 표준 90일 건강 검진에 이 로그 검토를 포함합니다.

Q9: 파운드리 또는 가공 셀에서 디레이팅 결정을 유발해야 하는 환경 제한은 무엇입니까?

40°C를 초과하는 주변 온도, 2 m/s²를 초과하는 지속적인 진동, 일반적인 가공 미스트보다 무거운 공기 중 입자는 모두 로봇을 정격 엔벨로프 바깥으로 밀어냅니다. 이러한 조건에서의 지속적인 작동은 관절 MTBF를 약 30% 줄이고 씰 저하를 가속화합니다. Zhongping의 엔지니어링 팀은 배송 전에 현장 조사를 실행하고 측정된 값을 기반으로 표준 또는 밀폐형 관절 구성을 지정합니다.

Q10: 장기 유지보수를 지원하기 위해 유닛과 함께 제공되는 문서는 무엇입니까?

각 Walker S는 결함 코드 사전, 토크 기준선 파일, 커미셔닝 보고서 및 운영 시간에 맞춰진 예방 유지보수 일정과 함께 배송됩니다. 결함 코드 사전은 모든 코드를 물리적 원인 및 필수 도구에 연결하므로 가장 많이 사용됩니다. Zhongping Technology는 종이 및 디지털 형식으로 유지보수 로그 템플릿을 제공하고 고객 팀과 함께 처음 세 개의 항목을 검토합니다.
