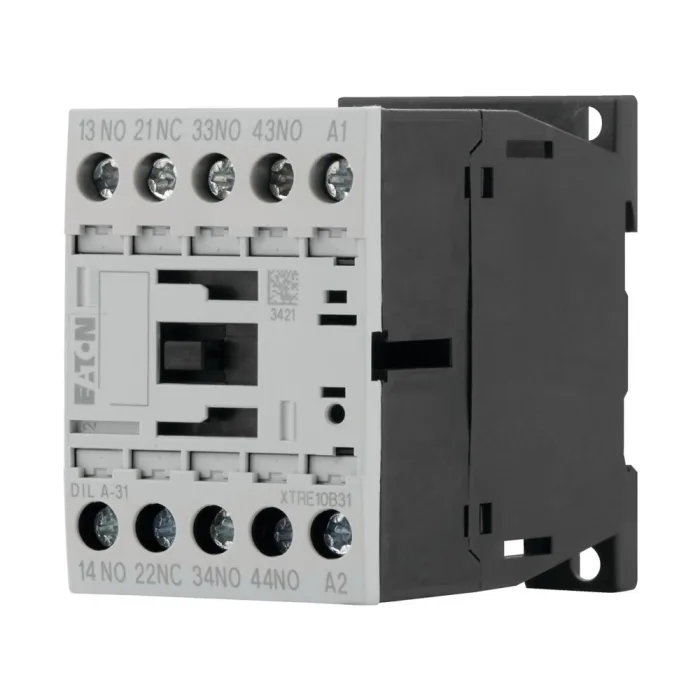

Eaton DILA-31 소형 4 극 AC 접촉기 릴레이 단위

Eaton DILA-31은 현대 산업 제어 시스템의 복잡한 스위치 요구 사항을 충족시키기 위해 특별히 설계된 견고하고 다양한 4 극 접촉기입니다.Eaton의 유명한 Moeller 시리즈의 일부로이 AC 접촉기 릴레이는 컴팩트하고 모듈형 형태로 신뢰할 수 있는 성능을 제공하도록 설계되었습니다.주요 기능은 종종 프로그램 가능한 논리 컨트롤러 (PLC)에 의해 직접 제어되는 중력 스위치 인터페이스로서 모터, 난방 요소 및 조명 시스템과 같은 고전력 부하를 관리하는 것입니다.최대 작동 전류 4A와 다양한 접촉 구성으로 DILA-31은 중요한 커플링 및 인터페이스 구성 요소로서 작동하여 저전력 제어 회로와 고전력 액추에이터 시스템 사이의 격차를 특별한 효율성과 신뢰성으로 다리고 있습니다.이 디자인은 모터 시작, 제어 및 보호에 대한 Eaton의 수세기의 경험을 반영하여 안전과 운영 내구성을 요구하는 응용 프로그램에 대한 입증된 솔루션을 제공합니다.

1.Product 개요 및 운영 원칙

Eaton DILA-31은 모듈형, 확장 가능한 디자인과 4 극 스위치 기능으로 구별되는 접촉기 릴레이 가족에 속합니다.그것의 핵심은 전기 작동 스위치로 작동합니다.제어 전압 (230V AC 또는 24V DC와 같은 AC 및 DC 변형에서 가능)이 코일에 적용되면, 그것은 장비를 당기는 자기장을 생성합니다.이 물리적 운동은 동시에 여러 세트의 전력 접촉을 열거나 닫습니다.DILA-31은 특히 유연한 접촉 구성으로 유명하며, 일반적으로 열린 (NO) 및 일반적으로 닫은 (NC) 접촉의 조합으로 지정될 수 있습니다.이 유연성은 네 번째 극을 통해 동시에 상태 피드백 신호를 제공하는 동안 모터의 세 단계 전환과 같은 복잡한 제어 작업을 수행할 수 있습니다.AC 접촉기 릴레이로서, 그것은 산업 환경에서 일반적으로 발견되는 교류 전류 부하에 최적화되어, 자주 스위치 조건에서도 안정적인 작동과 긴 전기 수명을 보장합니다.

2.Technical 명세 및 성능 특성

DILA-31은 다양한 산업 환경에 적합하게 만드는 견고한 전기 및 기계 사양에 의해 정의됩니다.전기적으로, 그것은 극 당 4A의 최대 연속 작동 전류를 위해 정격됩니다.그것은 다른 제어 전압 시스템을 위한 설계 유연성을 제공하는 230V AC (50/60 Hz) 및 24V DC와 같은 공통 산업 표준을 포함하여 다양한 제어 코일 전압으로 사용할 수 있습니다.기계적으로, 접촉기는 45mm, 68mm 고도, AC 모델에 대해 약 254 그램의 무게를 가진 소형, 공간 절약 디자인을 특징으로 합니다.이 소형 4 극 접촉기는 설치 및 유지보수를 단순화하는 산업 제어 패널에 있는 무지한 특징인 표준 DIN 레일에 쉽게 설치하기 위해 설계되었습니다.전기 연결은 전력 및 제어 회로 모두를 위한 안전하고 높은 무결성 연결을 보장하는 신뢰할 수 있는 나사 단말기를 통해 만들어집니다.이 건설은 RoHS 준수를 포함한 국제 표준을 충족시키도록 설계되었으며, 글로벌 환경 및 안전 규정에 대한 준수를 강조합니다.

3.Design 특징 및 건설 세부사항

모듈형 및 확장 가능한 아키텍처

DILA-31 시리즈의 뛰어난 특징은 모듈형이고 확장가능한 디자인입니다.기본 4극 단위는 상단에 장착된 추가 보조 접촉 블록으로 확장될 수 있으며, 접촉의 총 수를 최대 8개까지 증가시킬 수 있습니다.이 모듈성은 엔지니어가 더 큰 발자국이나 완전히 다른 장치를 필요로 하지 않고 접촉기의 기능을 응용 프로그램의 정확한 요구에 맞게 사용자 정의 할 수 있도록 합니다.조립 내의 모든 접촉은 상호 잠금되고 반대되어 정확한 기계적 동기화와 안전한 작동을 보장합니다.

긴 서비스 수명을 위한 견고한 구조

DILA-31은 까다로운 산업 환경에서 내구성을 위해 만들어졌습니다.재료와 구조는 수백만 개의 작동 주기를 견dura할 수 있는 긴 기계적 및 전기 수명을 보장하기 위해 선택됩니다.접촉 시스템은 전기 아치를 효과적으로 관리하도록 설계되어 있으며, 그들을 장착한 모델을 위해,灭弧室단회로를 방지하기 위해 작동 중에 절대 제거해서는 안됩니다.접촉, 코일 및 절연 주택에 대한 고급 재료의 사용은 마모, 부식 및 전기 고장에 대한 일관된 성능과 저항을 보장합니다.

통합 안전 및 신뢰성 기능

이 AC 접촉기 릴레이의 설계에서 안전은 가장 중요합니다.긍정적으로 안내된 접촉은 NC와 NO 접촉이 결코 동시에 닫을 수 없다는 것을 의미하는 중요한 안전 기능이며, 안전한 기계 상태와 신뢰할 수 있는 연결을 보장하는 데 필수적입니다.이 기계적 강제 안내는 위험한 상황으로 이어질 수 있는 실패 모드를 방지하여 안전 관련 제어 회로의 핵심 구성 요소로 만듭니다.

4.Primary 응용 분야 및 산업 솔루션

Eaton DILA-31의 다양성은 많은 산업 자동화 및 제어 시나리오의 기초석입니다.

산업 자동화 및 모터 제어

주요 응용 프로그램은 인터페이스 릴레이로 작동하는 산업 자동화입니다.그것은 일반적으로 PLC의 출력에서 직접 더 큰 접촉기 또는 모터 스타터를 제어하는 데 사용됩니다.이 설정은 낮은 전류 PLC 출력을 통해 모터 스타터 코일에 필요한 높은 전류를 안전하고 신뢰할 수 있습니다.복잡한 기계장치에서, 여러 DILA-31 접촉기는 다속 모터, 스타 델타 시작기를 관리하거나 팬, 펌프 및 압축기를 위한 보조 모터를 제어하기 위해 사용될 수 있습니다.

전력 관리 및 배포 시스템

4 극 접촉기로서, 그것은 3 단계 전력 응용 프로그램에 완벽하게 적합합니다.모터 또는 난방 부하의 세 단계 모두와 중립 선을 동시에 전환하는 데 사용할 수 있습니다.이것은 자동 전송 계획, 전력 요소 수정을 위한 컨이이이전시터 은행 및 부하의 완전한 분리가 필요한 산업 난방 시스템 제어와 같은 전력 분배 시스템의 응용 프로그램에 이상적입니다.

건물 자동화 및 제어

중산업 외에도 DILA-31은 건물 자동화 시스템에서 사용됩니다.그것은 상업용 건물에 있는 3단계 HVAC 단위, 큰 조명 배열 및 다른 중요한 전기 부하를 제어할 수 있습니다.신뢰할 수 있는 성능과 안전 표준을 준수하는 것은 필수 건물 서비스를 관리하는 데 신뢰할 수 있는 구성 요소입니다.

5.Installation, 배선 및 유지 보수 고려 사항

적절한 설치는 DILA-31 접촉기의 신뢰할 수 있는 작동과 긴 서비스 수명을 보장하는 데 매우 중요합니다.설치 전에 코일 전압이 제어 공급 전압과 일치한지 확인하고 이동하는 부품이 어떤 바인딩도 없이 자유롭게 작동한지 수동으로 확인하는 것이 권장됩니다.설치 중에 접촉기는 DIN 레일에 안전하게 설치되어야 하며, 기계적 결합 또는 전기 단락을 일으킬 수 있기 때문에 나사, 철사 또는 기타 쓰레기가 단위에 떨어지지 않도록 조심해야합니다.나사 터미널은 좋은 전기 접촉을 보장하기 위해 지정된 토크에 단단해야하며 진동으로 인한 진진동을 방지합니다.

유지보수를 위해, 주기적인 검사는 추천됩니다.이것은 터미널에 과열의 징후를 확인하고, 접촉기가 과도한 먼지와 오염이 없는지 확인하고, 제대로 작동하는지 확인하는 것을 포함합니다.주요 유지보수 측면은 연락처를 포함합니다.실버 합금 접촉은 자연스럽게 전도성이 있는 어두운 산화 층을 형성하고 떨어져서는 안되지만, 중요한 실실실실버 합금 접촉이나 재료 전송을 유발하는 심각한 아치는 전체 단위의 접촉 교체 또는 리뉴얼이 필요할 수 있습니다.또한 접촉기가 공급되는 경우 매우 중요합니다.灭弧室,이 구성 요소는 작동 중에 항상 자리에 있어야 하며 안전하게 아크를 안안전하게 이 이 이 구성 요소를 이 이 이 이 구성 요소는 안전하게 이 이 이 이 구성 요소를 이 이 이 이 구성 요소가 안전하게 이 구

6.Comparative 이점과 가치 제안

공간 효율성 및 설계 유연성

DILA-31의 소형 45mm 폭은 4극 접촉기에 대한 높은 정도의 공간 최적화를 나타냅니다.이를 통해 제어 패널 디자이너는 더 작은 발자국으로 더 많은 기능을 구축할 수 있으며 제어 이이이클로저의 전체 크기와 비용을 줄일 수 있습니다.모듈형 확장 가능성은 이 가치를 더욱 향상시키며 여러 개별 장치가 필요하지 않고 사용자 정의 솔루션을 제공합니다.

향상된 시스템 안전 및 신뢰성

긍정적으로 가이드 된 접촉을 통합하면 제어 시스템의 안전 수준이 높습니다.이 기능은 기계 안전 표준을 준수해야 하는 응용 프로그램에 필수적입니다. 기계가 예상치 못한 시작이나 위험한 상태로 이어질 수 있는 오류의 발생을 방지하는 데 도움이 됩니다.Eaton Moeller 시리즈에서 유전된 견고한 구조와 입증된 설계 원칙은 고장 사이의 높은 평균 시간 (MTBF)에 기여하여 계획되지 않은 중단 시간을 최소화합니다.

운영 비용 효율성

DILA-31의 긴 전기 및 기계적 수명은 직접 교체 비용을 줄이고 총 소유비용을 줄입니다.PLC와 직접 인터페이스할 수 있는 기능은 제어 시스템 아키텍처를 간소화하여 중간 인터페이스 모듈의 필요성을 줄이고 원래 장비 제조업체 (OEM) 및 최종 사용자 모두를 위한 재료 요금을 간소화합니다.

자주 묻는 질문(FAQ)

DILA-31와 같은 4극 접촉기를 표준 3극 접촉기와 구별하는 것은 무엇입니까?

표준 3 극 접촉기는 일반적으로 모터 또는 부하의 3 단계 도체를 전환하는 데 사용됩니다.4 극 접촉기는 중요한 추가 스위치 요소를 제공하는 네 번째 극을 추가합니다.이 추가 극은 완전한 부하 분리를 위해 중립 지체를 전환하거나 신호 또는 연결을 위한 제어 회로를 전환하거나 호스팅 응용 프로그램에서 모터 브레이크에 전압 공급을 제공하기 위해 사용될 수 있습니다.DILA-31의 극에 있는 유연한 NO/NC 구성은 이러한 모든 역할에 적응할 수 있습니다.

DILA-31은 AC 및 DC 제어 전압 모두에 사용할 수 있습니까?

DILA-31 시리즈는 특정 전압 유형과 범위에 맞게 설계된 코일이 있는 모델을 제공합니다.AC 작동 (예: 230V AC 50/60Hz) 및 DC 작동 (예: 24V DC) 을 위해 설계된 버전을 가진 코일이 있는 버전이 있습니다.적절한 작동을 보장하고 손상을 피하기 위해 응용 프로그램에서 사용할 수 있는 제어 공급 장치와 일치하는 코일 전압을 가진 모델을 선택하는 것이 중요합니다.

이 접촉기의 확장성은 실제로 어떻게 작동합니까?

기본 DILA-31 단위는 주요 단위의 상단에 부착되는 추가, 별도로 사용할 수 있는 보조 접촉 모듈을 장착할 수 있습니다.추가 정상적으로 열린 또는 정상적으로 닫은 접촉자를 제공할 수 있는 이 단위는 기계적으로 주요 접촉자에 잠금합니다.주요 접촉기의 코일이 에너지를 부여하고 아마처가 움직일 때, 그것은 이러한 보조 모듈의 접촉자를 작동시키고 효과적으로 단일 명령 신호에서 동시에 전환 할 수 있는 회로의 수를 증가시킵니다.

'긍정적으로 안내된 접촉'의 의미는 무엇입니까?

긍정적으로 가이드 (또는 기계적으로 연결) 접촉은 기본적인 안전 기능입니다.그들은 일반적으로 열린 접촉과 일반적으로 닫은 접촉이 물리적으로 연결되어 있도록 보장하며, 둘 다 동시에 닫을 수 없습니다.이 "break-before-make"행동은 안전 인터로크 회로에 매우 중요하며, 예를 들어, 단회로나 기계 손상을 일으킬 수 있는 모터에 동시에 앞과 역 명령을 적용할 수 있는 상황을 방지합니다.

작동하지 못하는 DILA-31을 문제 해결하는 주요 단계는 무엇입니까?

첫째, 코일 터미널에 올바른 제어 전압이 존재한지 확인하십시오.전압이 존재하지만 접촉기가 들어오지 않으면 코일이 결함이 있을 수 있습니다.그것이 대화하거나 제대로 밀봉하지 않으면 전압이 너무 낮을 수 있습니다.코일이 에너지를 주고 아마추어가 움직이지만 부하가 전력을 받지 않으면 주요 접촉은 마모되거나 손상될 수 있습니다.접촉기 또는 부하 연결에 대한 물리적 검사 또는 유지보수를 수행하기 전에 항상 전력이 분리되어 있는지 확인하십시오.
