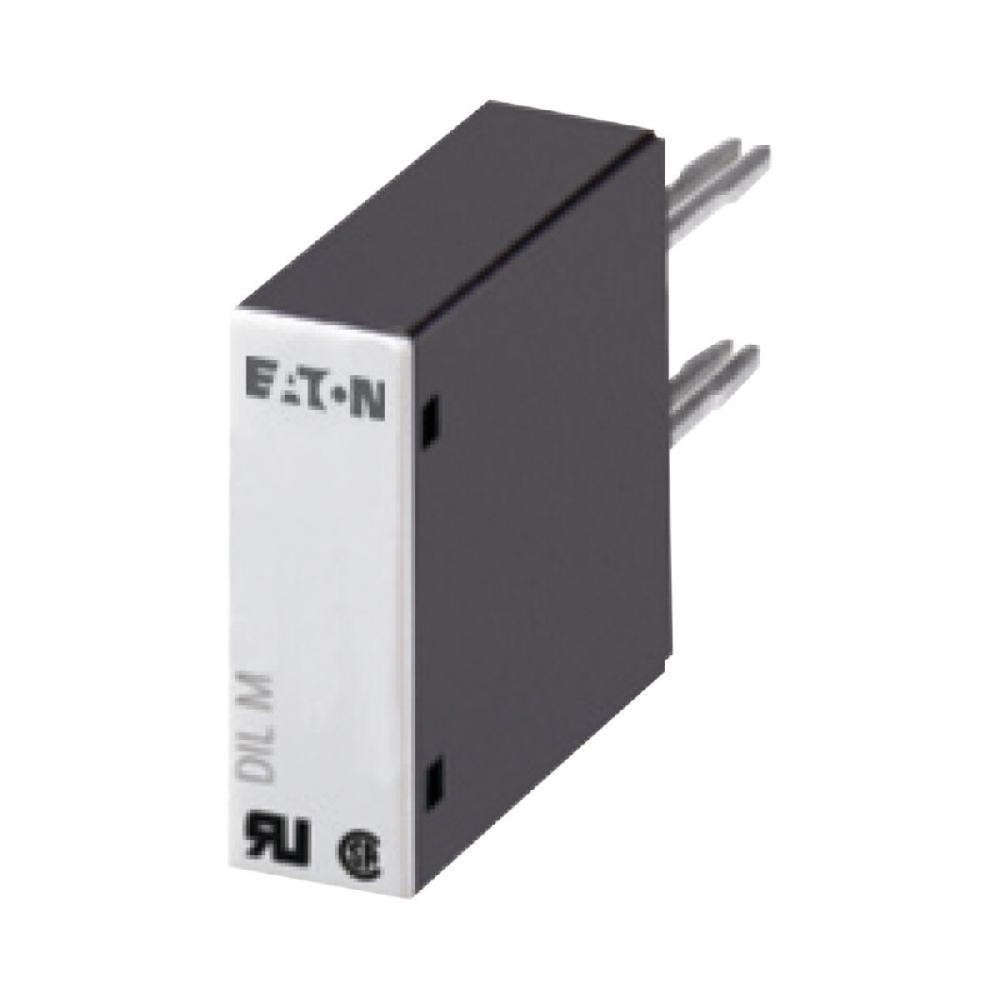

Eaton DILM95-XSPV240 240V 바리스터 접촉기 서지 보호기 흡수기

Eaton DILM95-XSPV240은 민감한 제어 구성 요소를 손상적인 전압 전환으로부터 보호하기 위해 설계된 전문 접촉기 서지 보호기입니다.이 장치는 스위치 작업 중에 일반적으로 발생하는 전압 스파이크로부터 접촉기 코일 및 기타 유도 부하를 보호하기 위해 설계된 견고한 Varistor Surge Absorber 메커니즘을 사용합니다.일시적인 과전압을 효과적으로 클램핑하고 중요한 부품으로부터 서지 전류를 돌리면 이 보호기는 작동 안정성을 보장하고 전기 장비의 서비스 수명을 크게 연장합니다.Eaton의 DILM 접촉기 시리즈와 통합하기 위한 특정 설계는 산업 자동화, 모터 제어 센터 및 전력 배포 시스템에서 시스템 신뢰성을 향상시키는 데 필수적인 구성 요소입니다.

1.Product 개요 및 핵심 기술 기본

Eaton DILM95-XSPV240은 모터 제어 및 전원 스위치 회로 내에서 중요한 보호 액세서리로 기능합니다.이 접촉기 서지 보호기는 변수 저항의 원리에 따라 작동하며, 이는 Varistor Surge Absorber 기술의 중심 특징입니다.핵심 구성 요소는 비선형 전압-전류 관계를 가진 금속 산화물 바리스터 (MOV)입니다.정상적인 작동 조건에서, 그 임계값 아래의 전압 수준으로, 바리스터는 효과적으로 열린 회로로 작동하고 최소한의 누출 전류를 그리는 높은 임피던스 상태를 유지합니다.이것은 접촉기 코일이 어떤 방해도 없이 작동할 수 있도록 합니다.그러나 전압 상승이 발생하고 바리스터의 클램핑 전압을 초과할 때, 장치는 즉시 매우 낮은 임피던스 상태로 전환하여 유해한 일시적인 에너지를 접촉기 코일에서 떨어져 안전하게 지상 경로로 돌리는 제어 단회로 경로를 만듭니다.

이 특정 모델은 Eaton의 DILM 시리즈 접촉기에 대한 플러그-인 액세서리로 설계되었으며, 특히 DILM40에서 DILM95 모델과 호환되어 복잡한 배선 수정이 필요없이 원활한 통합을 보장합니다.플러그-온 디자인은 완벽한 전기 및 기계 호환성을 보장하면서 설치 및 유지 보수 절차를 간소화합니다.단위는 공통 산업 제어 회로 전압을 포함하는 130에서 240볼트 AC의 제어 전압을 가진 시스템에서 지속적인 작동을 위해 정격됩니다.이 건설은 전기 스트레스와 환경 조건에 저항할 수 있는 내구성 재료를 포함하고 있습니다. 제조 공장과 접촉기가 광범위하게 사용되는 공정 제어 시스템을 포함하여 산업 환경에서 일반적으로 발견됩니다.

2.Technical 명세 및 성능 매개 변수

DILM95-XSPV240 바리스터 서지 흡수기는 적용 경계를 결정하는 잘 정의된 전기 및 작동 매개 변수의 특징입니다.이 장치는 130 ~ 240 볼트 AC의 명목적 운영 전압 범위에 대해 정격되어 있으며, 산업 환경에서 일반적으로 발견되는 단상 제어 회로에 적합합니다.전압 클램핑 성능은 정확하게 교정되어 명목적 공급 전압의 정점 이상의 임계값에서 활성화되어 정상적인 작동 중에 비활성화되어 있으며 과전압 사건에 빠른 반응을 제공합니다.

이 접촉기 서지 보호기의 열 작동 범위는 -25 摄氏度에서 +60 摄氏度까지 이루어져 있으며 차가운 시작 조건과 따뜻한 전기 캐비넷 환경에서 신뢰할 수 있는 성능을 보장합니다.이러한 광범위한 온도 허용은 계절적 환경 변화 또는 밀접하게 포장된 전기 부품에서 내부 열 생산에 걸려 있는 응용 프로그램에 매우 중요합니다.장치의 물리적 디자인은 컴팩트하며, 추가 DIN 레일 공간을 소비하지 않고 설치를 가능하게 만드는 슬라인 형태 요소가 있습니다.특정 차원은 인접한 부품이나 배선 배관에 방해하지 않고 접촉기와 함께 장착을 용이하게 합니다.전기적으로 억제기는 나노초 이내에 높은 임피던스에서 낮은 임피던스로 전환하는 빠른 응답 시간을 보여주며, 따라서 보호된 접촉기 코일에 의해 볼 수 있는 전압 정점을 안전한 수준으로 제한합니다.

3.Design 특징 및 건설 세부사항

고급 바리스터 기술 및 재료 구성

DILM95-XSPV240의 보호 능력의 핵심은 고급 Varistor Surge Absorber 요소에 있습니다.금속 산화물 바리스터는 정확한 추가물 도파인트를 가진 산화 아연 금금금속 금금금속-산화물 바리스터는 산화 아연 금금금속 산화물 금금속 금속-산화물 바리스터는 산화 아연 산화물 금속이 구성은 장치가 작동 수명 동안 안정적인 클램핑 성능을 유지하면서 높은 서지 전류 등급을 처리할 수 있도록 합니다.주택은 우수한 절연 강도, 충격 저항 및 먼지와 습기의 침입에 대한 보호를 제공하는 고급, 자기 소화 열성성 재료로 구성되어 있습니다.내부 전기 연결은 임피던스 관련 성능 제한없이 빠르게 증가하는 전압 전환자를 효과적으로 처리하는 데 매우 중요한 낮은 인내내내내내내내내부 내부 전기 연결을 보장하기 위해 설계되었습니다.

플러그 온 연결 및 시스템 통합

이 접촉기 서지 보호기의 뛰어난 특징은 Eaton DILM 시리즈 접촉기를 위해 특별히 설계된 전용 플러그-온 연결 시스템입니다.이 인터페이스는 억제기와 접촉기 코일 터미널 사이의 추가 배선 필요성을 제거하여 설치 시간과 잠재적 인 연결 오류를 줄입니다.플러그-온 디자인은 정확한 극화와 안전한 기계적 부착을 보장하여 높은 진동 환경에서도 신뢰할 수 있는 작동을 유지합니다.컴팩트 형태 요소는 연락기의 프로필에 정확히 맞게 설계되어, 결합 된 단위의 전체 차원을 유지하고 원래 장착 발자국을 보존합니다. 디자인은 또한 적절한 설치의 빠른 확인을 제공하기 위해 시각적 인 지표 또는 기계적 인 플래그를 일부 변형에 포함하여 유지 보수 및 문제 해결 효율성을 향상시킵니다.

4.Application 스스스4.Application 스4.Application 스4 4.Application Spectrum 및 산업 구현

Eaton DILM95-XSPV240 바리스터 서지 보호기의 주요 응용 프로그램은 스위치 서지가 장비의 장수에 상당한 위협을 초래하는 유도 부하를 제어하는 회로입니다.산업 자동화 시스템에서, 이러한 장치는 모터 제어 센터, 프로그래밍 가능한 논리 컨트롤러 (PLC) 출력 모듈 및 제어 릴레이에서 전압 스파이크를 보호합니다.절연제 고장과 코일 버너아웃을 방지함으로써 제조 시설, 컨베이어 시스템 및 가공 공장에서 계획치 않은 정지시간과 유지보수 비용을 줄입니다.

이 장치는 상업 및 산업 건물 관리 시스템, 특히 접촉기가 압축기 모터, 팬 모터 및 펌프 모터를 관리하는 HVAC 제어 회로에서 광범위하게 사용됩니다.Varistor Surge Absorber 기술은 이러한 시스템을 스위치 작업과 외부 소스에서 발생하는 전압 트랜지언트로부터 보호하여 전반적인 시스템 신뢰성을 향상시킵니다.추가 응용 프로그램은 엘리베이터 제어 시스템, 크레인 및 호이스트 제어, 산업용 조명 제어 및 전력 배포 시스템 - 기계전기 접촉기가 스위치 작업에 사용되는 모든 환경을 포함합니다.특정 Eaton 접촉기 모델 (DILM40에서 DILM95)과 호환성은 표준화된 Eaton 부품을 사용하는 원래 장비 제조업체 (OEM) 및 시스템 통합자에게 특히 관련이 있습니다.

5.Operational 이점과 경제적 이점

장비 수명 향상 및 다운타임 단축

DILM95-XSPV240 접촉기 서지 보호기의 구현은 접촉기 및 기타 제어 구성 요소의 작동 수명을 크게 연장함으로써 상당한 경제적 이익을 제공합니다.체크되지 않은 곳에 남아 있다면 전압 임시는 부분적인 방전으로 알려진 현상을 통해 코일 절연제의 점진적인 파괴를 일으키며, 결국 절연제 실패와 코일 버너아웃으로 이어집니다.이러한 임시물을 안전한 수준으로 클램핑함으로써, 바리스터 서지 흡수기는 이 축적 손상을 방지하여 접촉기의 서비스 수명을 몇 번 연장할 수 있습니다.이것은 직접적으로 교체 부품 비용을 줄이고, 유지 보수 노동 비용을 줄이고, 장비 장애로 인한 생산 중단을 최소화합니다.

향상된 시스템 신뢰성 및 소음 억제

재앙적인 실패로부터 보호하는 것 외에도, 이 서지 억제 장치는 전기 소음으로 인한 제어 회로의 오작동을 방지함으로써 전체적인 시스템 신뢰성을 향상시킵니다.전압 스파이크는 때로는 민감한 전자 부품에 의해 제어 신호로 잘못 해석 될 수 있으며, 불규칙한 행동이나 거짓 트리거로 이어집니다. DILM95-XSPV240은 이러한 스파이크를 원본에서 억제하여 제어 코일에 더 깨끗한 전력을 보장하고 스위치 접촉자로부터 전자기 간단 (EMI) 배출을 줄입니다.이 소음 억제 기능은 전기 소음이 데이터 무결성과 신호 정확성을 손상시킬 수 있는 센서, 통신 시스템 및 컴퓨터 기반 제어 시스템과 같은 민감한 전자 장비를 사용하는 시설에서 특히 가치가 있습니다.

자주 묻는 질문(FAQ)

이 서지 흡수기에서 사용되는 바리스터 기술의 기본 작동 원칙은 무엇입니까?

DILM95-XSPV240은 핵심 보호 요소로 금속 산화물 바리스터(MOV)를 사용합니다.이 구성 요소는 비선형 전압-전류 특성을 보여주며, 정상적인 작동 조건에서 높은 저항을 유지하지만 임계값을 초과하는 전압에 노출되면 매우 낮은 저항으로 빠르게 전환합니다.이 즉각적인 전환 (나노초 이내에 발생)은 보호된 접촉기 코일에서 서지 에너지를 떨어져 효과적으로 전압을 안전한 수준으로 클램핑하는 단회로 경로를 만듭니다.일단 서지가 감소하면, 바리스터는 자동으로 고임피던스 상태로 돌아가며, 재설정이나 개입이 필요하지 않습니다.

이 접촉기 서지 보호기는 표준 RC 스표표버 회로와 어떻게 다르습니까?

두 장치는 서지 억제를 제공하지만 DILM95-XSPV240의 바리스터 서지 흡수기는 전압 클램핑 원리에 따라 작동하지만 RC 스나버는 용량 저장 및 저항 분산을 통해 에너지를 흡수함으로써 작동합니다.바리스터 기반 보호기는 일반적으로 짧은 기간, 높은 진폭 전압 스파이크에 대한 더 빠른 응답 시간과 더 나은 성능을 제공합니다.반대로, RC snubbers는 전압 상승 (dv / dt) 속도를 제어하고 접촉 아치를 줄이기 위해 더 효과적일 수 있습니다.Eaton 단위의 플러그-온 디자인은 DILM 시리즈 접촉기와 특정 호환성을 제공하여 분리 RC 부품에 필요한 배선 연결을 제거합니다.

응용 프로그램에 대한 이 특정 모델을 선택하는 데 중요한 고려사항은 무엇입니까?

주요 선택 기준은 특정 Eaton DILM 접촉기 모델 (물리적 및 전기 일치를 보장), 제어 회로의 작동 전압 (이 장치의 130-240V AC 범위에 속해야합니다) 및 환경 조건 (특히 극단적인 온도) 과 호환성을 포함합니다.또한, 서지 환경의 심각성을 고려해야합니다;자주 또는 고에너지 transient를 가진 응용 프로그램은 이 장치의 존재에도 불구하고 보충 보호를 받을 수 있습니다.접촉기 주변의 물리적 공간 제한은 또한 억제기 모듈을 방해없이 설치할 수 있도록 확인해야합니다.

이 서지 보호 장치는 정기적인 테스트 또는 교체가 필요합니까?

바리스터 기반 서지 보호기는 그들이 흡수한 서지의 수와 에너지 함량에 따라 결정되는 유한 수명을 가지고 있습니다.일반적으로 정기적인 테스트가 지정되지 않지만, 알려진 주요 서지 이벤트를 겪은 후 또는 주요 시스템 수리 중 예방 유지보수의 일부로서 단위를 교체하는 것이 좋습니다.일부 고급 버전은 마모 지표를 포함할 수 있지만 표준 DILM95-XSPV240에는 이러한 시각적 지표가 없습니다.중요한 응용 프로그램에서, 바리스터의 누출 전류의 주기적 측정은 전문 장비가 필요하지만, 파괴 상태에 대한 통찰력을 제공 할 수 있습니다.

이 억제기는 다른 제조업체 또는 다른 Eaton 제품 라인의 접촉기와 함께 사용할 수 있습니까?

DILM95-XSPV240은 Eaton의 DILM 시리즈 접촉기, 특히 DILM40에서 DILM95까지의 모델에 대한 플러그-온 액세서리로 특별히 설계되었습니다. 물리적 연결 인터페이스는 이러한 특정 접촉기 유형에 맞춤형으로 조정되어 있으므로 DILM 이외 접촉기 또는 다른 제조업체의 제품과 직접적인 물리적 및 전기 호환성이 불가능합니다.다른 장치 또는 접촉기 브랜드를 보호하기 위해 적절한 연결 방법으로 대체 서지 억제 솔루션이 필요합니다.그러나 기본적인 Varistor Surge Absorber 기술은 이러한 응용 프로그램에 적합한 다른 형태 요소로 구현될 수 있습니다.
