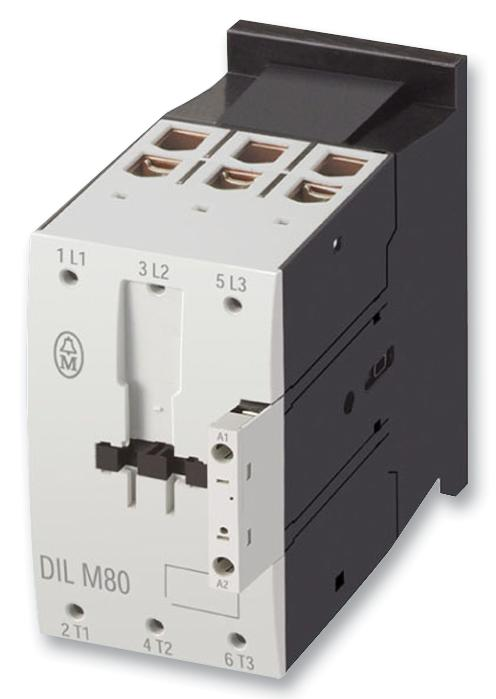

Eaton DILM80는 산업용 모터 제어 및 전력 배급 시스템의 기본 구성 요소로 서서 신뢰성, 안전 및 긴 서비스 수명에 초점을 맞춘 디자인을 구체화합니다.3 극 AC 접촉기로서, 그것은 기본적으로 부하, 가장 일반적으로 전기 모터에 전력 회로를 만들거나 깨우도록 설계된 전기 작동 스위치입니다.이 특정 모델은 230V 50Hz와 240V 60Hz의 전압을 가진 제어 회로를 위해 엔지니어링되어 있으며, 다양한 산업 및 상업용 응용 프로그램을 위한 다양한 솔루션입니다.모터 스타터 어모모블리의 핵심 요소로서 작동하는 DILM80는 과부하 릴레이와 함께 작동하여 AC 모터를 시작, 정지 및 보호하는 포괄적인 솔루션을 제공합니다.견고한 구조는 고전류 부하를 전환하는 데 일관된 성능을 보장하여 제조 및 재료 처리부터 HVAC 및 물 처리 시스템까지 다양한 분야에서 기계의 운영 안전 및 자동화 효율성에 기여합니다.
1.Product 개요 및 기능 원칙
Eaton DILM80는 3상 AC 모터 및 기타 전력 부하의 직접 제어를 위해 설계된 유명한 DILM 접촉기 시리즈의 일원입니다.그 핵심 작동 원리는 전자기 작동입니다.제어 전압이 접촉기의 코일에 적용될 때, 이동 가능한 핵심을 끌어내는 자기장을 생성하여 기계적으로 주요 전력 접촉을 닫습니다.이 작업은 3단계 회로를 완료하여 전류가 모터로 흐르도록 합니다.코일을 에너지를 제거하면 스프링 메커니즘은 이동 가능한 코어를 원래 위치로 돌려 주요 접촉자를 열고 안전하게 전력 공급을 중단하도록 강요합니다.이 기본적인 메이크 앤 브레이크 기능은 모터의 모든 시작-정지 작업의 기초입니다.
모터 스타터의 상황에서 DILM80 접촉기는 스위치 구성 요소로 작동합니다.그것은 일반적으로 열 과부하 릴레이와 결합되어 있으며, 과부하 또는 단계 실패로 인한 과도한 전류 당기로부터 모터 손상에 대한 필수적인 보호를 제공합니다.전체 조립은 표준 DIN 레일에 쉽게 설치하도록 설계되었으며 설치 및 유지보수를 단순화합니다.DILM80는 제어 패널에서 공간을 절약하는 데 도움이 되는 소형 차원과 모터 시작과 관련된 높은 입력 전류를 처리할 수 있는 능력으로 특징으로, 수백만 개의 기계적 주기에 걸쳐 신뢰할 수 있는 작동을 보장합니다.
2.Technical 사양 및 성능 데이터
DILM80은 적용 범위를 결정하는 포괄적인 기술적 매개 변수에 의해 정의됩니다.그것은 표목적 운영 전류, 일반적으로 AC-3 활용 범주에서 80A까지 등급되어 있으며, 이는 다다다귀 케이지 모터의 시작과 중지를 포함합니다.정격 작동 전압은 690V AC이므로 일반적인 3단계 산업 전력 시스템에 적합합니다.이 모델을 위해 지정된 통제 코일 전압은 230V 50Hz와 240V 60Hz를 위해 설계되어 있으며, 많은 지역에서 표준 통제 변압기 또는 PLC 출력에 의해 직접 통제될 수 있습니다.
전기 내구력은 중요한 성능 지표이며, DILM80는 정격 부하 조건에서 많은 수의 작동 주기를 위해 정격되어 있습니다.기계적 내구성은 더욱 높으며 설계의 견고성을 보여줍니다.접촉기는 차원에 대한 국제 표준을 준수하는 소형 디자인을 갖추고 있으며 쉽게 교체하고 상호 운영성을 촉진합니다.또한 높은 단회로 전류 저항 능력을 가지고 있으며, 보호 회로 차단기가 작동할 때까지 다운스트림 오류의 경우 완전히 유지할 수 있습니다.이 제품은 UL, CSA 및 CE와 같은 글로벌 인증을 가지고 있으며 국제 안전 및 성능 표준에 따라 준수를 확인합니다.
3.Design 특징 및 건설 세부사항
견고한 구조 및 아크 견인 시스템
이턴 DILM80은 까다로운 환경에서 장수명과 신뢰성을 위해 만들어졌습니다.주택은 우수한 기계적 강도와 추적에 대한 저항을 제공하는 고급, 자기 소화 열가성 재료로 구성되어 있습니다.주요 접촉은 일반적으로 산화 실버 카드미움 또는 전기 아치로 인한 용접과 침식에 대한 우수한 저항을 제공하는 비슷한 고급 재료로 만들어집니다.어떤 전력 3 극 AC 접촉기의 주요 특징은 그 아크 셔트이며, DILM80는 효율적인 디이온 아크 quenching 시스템을 갖추고 있습니다.이 시스템은 금속 플레이트를 사용하여 접촉자가 부하 하에서 열 때 형성되는 전기 아크를 분리하고 냉각하고 접접촉자를 과도한 마모로부터 빠른 전류 중단을 보장하고 접촉자를 보호합니다.
모듈성 및 보조 접촉 유연성
DILM80의 중요한 설계 장점은 모듈성입니다.그것은 쉽게 다양한 다양한 스다다다다운로드 보조 접촉 블록으로 장착할 수 있습니다.이 블록은 일반적으로 열린 및 일반적으로 닫은 구성으로 사용할 수 있으며, 주요 접촉기의 작동에 기계적으로 연결된 추가 접촉기를 제공합니다.이러한 보조 접촉자는 연결 회로를 구축하고, 프로그램 가능한 논리 컨트롤러 (PLC)에 접촉자의 상태를 신호화하거나 표시등을 제어하는 데 필수적이며, 따라서 추가 공간이나 복잡한 배선이 필요하지 않고 제어 시스템의 전체 기능을 향상시킵니다.
터미널 설계 및 서비스 가능성
접촉기는 안전하고 신뢰할 수 있는 철사 연결을 촉진하는 사용자 친화적 인 클램프 유형 터미널로 설계되었습니다.이러한 단말기는 종종 다양한 철사 크기를 받아들이도록 설계되어 있으며 표준 도구로 쉽게 액세스할 수 있으며 설치 시간을 줄일 수 있습니다.일부 버전은 또한 유닛을 분리하지 않고 주요 접촉자의 시각적 검사를 허용하는 투명한 커버를 갖추고 있을 수 있습니다.
4.Primary 응용 분야 및 산업 솔루션
Eaton DILM80 3 극 AC 접촉기는 산업 공장에서 펌프, 팬, 압축기 및 컨베이어 벨트를 제어하는 모터 제어 센터 (MCC) 의 중요한 구성 요소로서 광범위하게 사용됩니다.예정되지 않은 중단 시간이 상당한 재정적 손실을 초래할 수 있는 자동화된 생산 라인에 대한 신뢰성은 매우 중요합니다.상업용 건물 분야에서, 그것은 HVAC 시스템 내의 작업말이며, 냉각기, 공기 처리 단위 및 냉각 타워의 압축기와 팬을 제어하여 효율적인 기후 제어에 기여합니다.
모터 시작 외에도, DILM80는 또한 전력 요소 수정 및 대기 전력 시스템을 위한 자동 전송 스위치를 위한 capacitor 스위치와 같은 전력 분배 응용 프로그램에서 사용됩니다.그것의 견고한 디자인은 종종 시작과 정지가 일반적인 크레인 제어, 에스칼레이터 및 산업 기계와 같은 무거운 응용 프로그램에 적합합니다.모터 스타터 구성은 DILM80를 과부하 릴레이와 결합하여 포장, 식품 및 음료 및 물 / 폐수 산업을 위한 OEM (원래 장비 제조업체) 건설 기계를 위한 완전하고 컴포포크트 포함된 솔루션을 제공합니다.
5.Operational 이점과 경제적 이점
향상된 시스템 신뢰성과 단축된 다운타임
Eaton DILM80의 주요 운영 장점은 입증된 신뢰성입니다.고품질 재료와 정밀 엔지니어링은 수백만 개의 작업을 견고할 수 있는 접촉기를 만들어 실패 위험을 최소화합니다.이것은 직접적으로 기계 가동 시간 증가와 유지 보수 비용을 줄입니다.터미널의 명확한 표시와 보조 접촉을 추가하는 쉬움은 설치 및 수정에 필요한 시간을 줄여 인력 비용을 줄입니다.
에너지 효율성 및 안전 준수
DILM80와 같은 현대적인 접촉기는 에너지 효율성을 고려하여 설계되었습니다.코일 회로는 낮은 전력 소비를 위해 최적화되어 제어 시스템의 운영 비용을 줄입니다.또한 긍정적인 구동 접촉 메커니즘과 신뢰할 수 있는 아크 또또또한 명확한 접촉 상태를 보장하고 전기 아크를 포함함함함함으로써 운영 안전을 향상시킵니다.국제 표준을 준수하면 부품이 엄격한 안전 요구 사항을 충족하도록 보장되며, 이는 인원과 장비 모두를 보호하는 데 필수적입니다.
자주 묻는 질문(FAQ)
접촉기와 모터 스타터 사이의 주요 차이점은 무엇입니까?
Eaton DILM80와 같은 3 극 AC 접촉기는 고전류 부하를 처리하도록 설계된 전자기 스위치이며, 유일한 기능은 전원 회로를 열고 닫는 것입니다.모터 스타터는 코어 스위치 요소로 접촉기를 포함한 더 완전한 기능 단위이며, 과부하 릴레이의 중요한 추가입니다.과부하 릴레이는 접촉기 혼자만이 제공하지 않는 과부하 또는 단계 손실으로부터 과열된 전류로 인한 모터에 대한 전용 보호를 제공합니다.
DILM80은 50Hz 및 60Hz 전원 시스템에 모두 사용할 수 있습니까?
예, 230V 50Hz/240V 60Hz에 대한 정격 코일을 가진 지정된 모델 DILM80는 모두 일반적인 전력 주파수와 호환성을 위해 설계되었습니다.이 이중 등급은 다양한 지리적 지역이나 다양한 전력 공급을 가진 시설에서 배치될 수 있는 장비에 대한 상당한 유연성을 제공합니다.그러나 접촉기 자체에 있는 특정 코일 전압 표시를 확인하여 사용 가능한 제어 공급 전압과 일치하도록 항상 중요합니다.
AC-3 사용 범주의 중요성은 무엇입니까?
AC-3 사용 범주는 IEC 표준에 의해 정의된 표준화된 분류입니다.그것은 스위치 장치의 의무를 지정합니다"다실실어 있는 동안 스위치 케이지 모터의 시작 및 스위치 그것실실행 중에 스위치 그것은 실실행하는 동안 스위치 장치의 의무를 지정합니다."본질적으로, 그것은 접촉기가 모터가 시작할 때 발생하는 높은 진입 전류 (일반적으로 전체 부하중 전류의 6-10 배) 에 견그것할 할 수 등급하도록 등급되어 있다는 것을 의미하며, 그것은 또이것은 일반용 모터 시작 응용 프로그램에서 가장 일반적인 등급입니다.
어떻게 DILM80 접촉기와 결합할 정확한 과부하 릴레이를 선택합니까?
과부하 릴레이는 보호하고자 하는 모터의 전부 부하 전류 (FLC)에 따라 선택되어야합니다.Eaton은 DILM 시리즈 접촉기에 직접 장착할 수 있도록 특별히 설계된 일치한 과부하 릴레이 범위를 제공합니다.선택은 현재 조정 범위가 모터의 FLC를 포함하는 릴레이를 선택하는 것을 포함합니다.접촉기의 파괴 용량과 릴레이의 트립 특성 사이의 적절한 조정은 완전하고 안전한 모터 보호를 보장합니다.
DILM80 같은 접촉기에 어떤 유지보수가 필요합니까?
유지보수는 일반적으로 최소한이지만 장기적인 신뢰성을 위해 중요합니다.그것은 물리적 손상이나 과열 (변색)의 징후에 대한 정기적인 시각 검사를 포함합니다.접촉기는 에너지를 제거해야 하며 접촉기는 과도한 침식이나 용접을 위해 검사될 수 있습니다.일부 버전은 이러한 목적을 위해 투명한 커버를 가지고 있습니다.단위를 깨끗하고 과도한 먼지와 습기가 없도록 유지하는 것은 또한 매우 중요합니다.공식 Eaton 문서에 설명된 유지 보수 일정을 따르는 것이 좋습니다.
