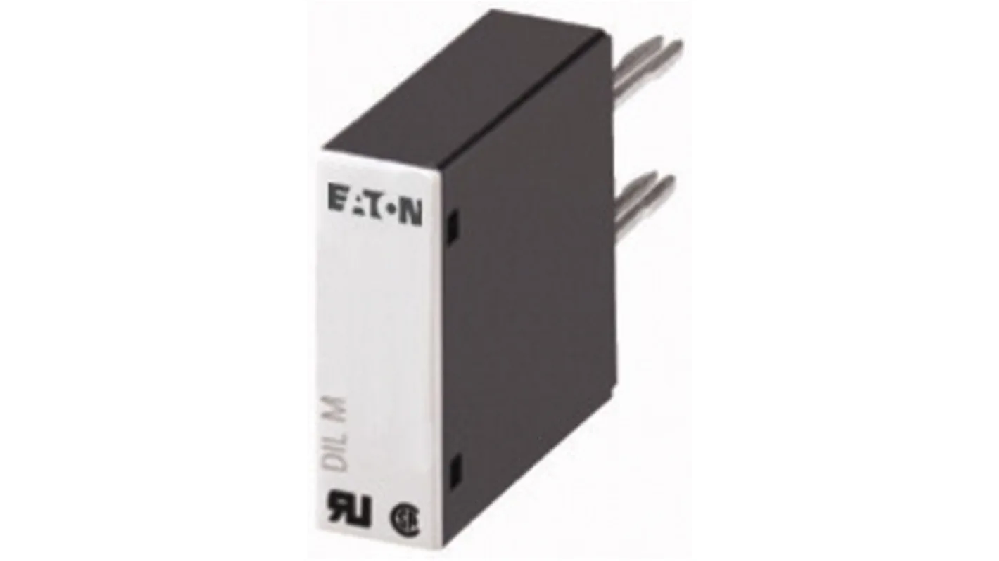

Eaton DILM12-XSPV240 접촉기 서지 보호기 바리스터 억제기

Eaton DILM12-XSPV240은 견고한 접촉기 기술과 정교한 서지 보호 기능의 중요한 통합을 나타냅니다. 특히 민감한 제어 회로를 손상적인 전압 전환으로부터 보호하기 위해 설계되었습니다.이 혁신적인 장치는 DILM12 접촉기와 내장 바리스터 억제기를 결합하여 전기 소음과 전압 스파이크가 운영 신뢰성에 대한 지속적인 위협이있는 응용 프로그램에 대한 포괄적인 솔루션을 만듭니다.접촉기의 코일 회로에 금속 산화물 바리스터를 원활하게 통합함으로써,이 단위는 일시적인 과전압을 적극적으로 클램프하여 접촉기 코일을 절연 분해와 조기 실패로부터 보호합니다.이 이중 목적 설계는 접촉기 자체의 수명을 향상시킬 뿐만 아니라 전체 제어 시스템의 전반적인 안정성과 소음 면역성에 기여하여 산업 자동화, HVAC 시스템 및 모터 제어 센터에서 필수적인 구성 요소가 됩니다.

1.Product 개요 및 운영 원칙

Eaton DILM12-XSPV240은 통합 전압 억제 모듈로 확장된 검증된 DILM 접촉기 시리즈의 전문 버전입니다.기기의 핵심은 전기 부하를 제어하기 위해 전기 자기 코일을 사용하여 기계적으로 전력 접촉을 열고 닫는 표준 전기 기계 접촉기로 기능합니다.이 모델의 정의적인 특징은 통합된 바리스터 억제기이며, 접촉기의 작동 코일을 보호하는 전압에 의존하는 저항기입니다.정상적인 전압 조건에서, 바리스터는 매우 높은 저항을 보여, 효과적으로 열린 회로로 작동하고 시스템 내에서 수동적으로 남습니다.그러나 전압 상승이나 일시적인 스파이크가 발생하고 바리스터의 클램핑 전압을 초과할 때 저항은 즉시 매우 낮은 값으로 떨어집니다.이 작업은 짧은 기간의 낮은 임피던스 경로를 생성하여 유해한 서지 전류를 민감한 코일 이 이 민감한 이 이 이 민감한 코일 이 이 이 이 이 이 이 작동은 이 이 이 이 이 작동은 코일 이 열으로 에너지를 안전하게 분산하고 코일을 통해 전압력을 안전한 수준으로 안전한 수준으로 제한

이 작동 원칙은 접촉기의 두 가지 주요 오류 모드를 완화하는 데 매우 중요합니다. 코일 버너아웃과 접촉 용접.서지 보호 요소는 과열되고 코일 절연을 악화시킬 수 있는 고전류 과과열을 방지함으로써 전자를 특별히 해결합니다.이 솔루션의 통합 된 성격은 외부 억제 모듈의 필요성을 제거합니다. 외부 억제 모듈은 설치 또는 유지 보수 중에 종종 잊혀지거나 잘못 배선되어 보장된 보호를 보장하고 제어 패널의 전체 설계 및 설치 프로세스를 단순화합니다.

2.Technical 명세 및 성능 특성

DILM12-XSPV240은 적용 범위를 정의하는 정확한 전기 및 기계적 매개 변수의 세트로 특징입니다.장치는 전자기 액추에이터의 명목적 운영 전압인 240V AC의 표준 코일 전압을 위해 설계되었습니다.통합된 바리스터 억제기는 특정 최대 연속 작동 전압과 클램핑 전압으로 구경되어 있으며, 이는 전도하기 시작하는 임계값을 지정합니다.주요 성능 지표는 억제기가 분해없이 처리 할 수 있는 최대 단일 서지 전류를 정의하는 높은 импuls 전류 등급과 일시적인 사건에서 생성되는 열을 분산할 수 있는 능력을 나타내는 조울로 측정된 견고한 에너지 흡수 능력을 포함합니다.

접촉기 구성 요소 자체는 특정 작동 전류에 대해 정격되어 있으며, 일반적으로 전력 스위치 응용 프로그램에 대한 DILM12 시리즈 사양과 일치합니다.기계적 내구력은 수백만 개의 작업에 대한 등급을 받으며, 코일 에너지 및 에너지 제거 중에 전압 스파이크로 인한 기계적 충격과 절연 스트레스를 방지하는 서지 보호의 존재에 의해 크게 지원되는 숫자입니다.이 장치는 IEC/EN 60947-4-1 및 IEC 61643-11을 포함한 접촉기와 서지 보호 장치에 대한 관련 국제 표준을 준수하여 검증된 수준의 안전과 성능을 보장합니다.소형, 모듈형 디자인은 표준 DIN 레일에 직접적인 설치를 허용하고, 단위는 다양한 환경 온도를 위해 엔지니어링되어, 요구적인 산업 환경에 적합합니다.

3.Design 특징 및 건설 세부사항

통합회로 보호 아키텍처

DILM12-XSPV240의 가장 중요한 설계 특징은 작동 코일의 단말기에 직접 바리스터 억제기의 단석형 통합입니다.이 아키텍처는 보장된 제로 배선 솔루션을 제공하기 때문에 외부 억제 방법보다 훨씬 우수합니다.바리스터, 일반적으로 소결된 금속 산화물 세라미크 디스크, 접촉자의 전체 케이싱 안에 안전하게 배치되어 물리적 손상과 환경 오염물로부터 보호합니다.이 설계는 보호 구성 요소가 항상 코일과 병렬한 올바른 전기 구성에 있도록 보장합니다. 패널 빌더나 유지 보수 기술자가 제대로 설치하도록 의존하지 않습니다.

견고한 전기 기계 구조

접촉기 기초는 거친 조건에서 장기 신뢰성을 위해 구축되었습니다.전자기 시스템은 정밀 성형 코일 형식과 고급 구리 감기를 사용합니다.코어는 효율적이고 조용한 작동을 보장하기 위해 낮은 손실의 박판 강철으로 만들어져 있습니다.주요 접촉은 종종 산화 실버 카드미움 또는 다른 아크 저항 재료로 만들어져 있으며, 아크를 빠르고 효율적으로 아아아크를 주주주입하도록 설계된 아크 주주차에 배치되어 있습니다.전체 조립은 일반적인 산업용 화학물질, 기름 및 먼지에 대한 높은 절연 강도와 저항성을 제공하는 자기 전전전화 플라스틱 재료에 포함되어 있습니다.이 견고한 구조는 통합 된 서지 보호기와 결합되어 매일 작동의 전기 및 기계적 스트레스에 대해 특별히 탄력이 있는 장치를 만듭니다.

4.Primary 응용 분야 및 산업 솔루션

Eaton DILM12-XSPV240은 제어 회로 신뢰성이 가장 중요한 광범위한 응용 프로그램에서 중요한 역할을 합니다.산업 모터 제어 센터에서는 펌프, 팬 및 압축기를 위한 모터를 시작하고 중지하는 데 사용됩니다.이러한 환경에서 전압 전환은 큰 유도적 부하 또는 유틸리티 측 이벤트의 전환으로 인해 일반적입니다.통합 된 바리스터 억제기는 접촉기 코일이 이러한 전기 장애의 희생자가 되지 않도록 보장하여 예기치 못한 모터 종료와 생산 중단을 방지합니다.

또 다른 주요 응용 프로그램은 상업용 건물의 난방, 환기 및 에어컨 시스템입니다.이러한 시스템에는 종종 압축기 단위와 대형 팬 모터를 제어하는 접촉기가 있습니다.이러한 부하의 지속적인 주기는 제어 패널과 필드 장치 사이의 긴 철사 실행과 결합하여 제어 회로를 유도된 전압 스파이크에 매우 민감하게 만듭니다.DILM12-XSPV240은 전체 HVAC 제어 시스템의 실패 사이의 평균 시간을 향상시키는 견고한 방어를 제공합니다.또한, 그것은 자동화 된 재료 처리 시스템, 포장 기계 및 산업 공정 제어에서 광범위하게 사용되며, 단일 접촉기 장애가 복잡하고 비용이 높은 생산 라인을 중단할 수 있으며, 전반적인 장비 효율성을 유지하는 데 그 가치를 강조합니다.

5.Operational 이점과 경제적 이점

향상된 시스템 신뢰성 및 업타임

접촉기에 직접 서지 보호기를 통합하는 주요 운영 이점은 제어 회로 신뢰성의 극적인 증가입니다.전압 전환으로 인한 코일 장애를 제거함으로써 DILM12-XSPV240은 계획치 않은 중단시간을 직접 줄입니다.이것은 지속적인 공정 산업과 대량 제조에서 중요한 경제적 요인이며, 시간당 생산 손실이 상당할 수 있습니다.이 장치는 전력 스위치 회로의 기본적인 구성 요소인 접촉기가 의도된 서비스 수명 동안 작동할 수 있도록 보장합니다.

소유 비용 감소 및 단순화된 디자인

경제적 관점에서,이 통합 솔루션은 여러 가지 방법으로 총 소유 비용을 낮추고 있습니다.그것은 구성 요소 비용, 저장 공간 및 설치 노동력을 절약, 구매, 재고 및 철사 별도의 억제 모듈의 필요성을 제거합니다.또한 제어 패널 설계에 필요한 엔지니어링 시간을 줄입니다. 서지 보호는 표준 구성 요소로 사전 엔지니어링되어 있습니다.유지 보수 관점에서, 기술자는 단지 여러 부품 대신 단일, 통합 된 부품을 주식으로 교체하고 교체할 필요가 있기 때문에 문제 해결과 예비 부품 관리를 단순화합니다.보호 코일의 직접적인 결과인 접촉기의 연장 된 서비스 수명은 장기 교체 비용을 더욱 줄이고 전자 폐기물을 줄이면서 더 지속 가능한 운영에 기여합니다.

자주 묻는 질문(FAQ)

통합 바리스터 억제기는 외부 RC 회로 또는 다이오드를 사용하는 것과 어떻게 다르습니까?

외부 RC(저항기-용량기) 스외외부 RC(저항기-용량기) 스외외부 RC(저항기-용량기) 스외외부 외부 RC(저항기-용량기) 스외외외버 또는 자유 외부 외 RC(저항기-용량기) 스외버외부다이오드는 DC 코일에서 인도티브 다다락을 억제하는 데 매우 효과적이지만 접촉기의 드롭아웃 시간을 급격히 느리게 합니다.RC 스너버는 AC와 DC에 모두 작동하지만 정확한 크기가 필요하며 추가 배선이 추가됩니다. DILM12-XSPV240의 통합 바리스터 억제기는 균형 잡은 솔루션을 제공합니다.그것은 접촉기의 방출 시간을 크게 지연하지 않고 AC 코일에 대한 견고한 보호를 제공하며, 통합 된 성격은 추가 엔지니어링이나 배선 없이 정확한 설치와 일관된 성능을 보장합니다.

통합된 바리스터의 전형적인 수명은 무엇이며 접촉기의 유지보수에 어떻게 영향을 미치나요?

바리스터 억제기는 일시적인 이벤트에 의해 소비되는 유한 수명을 가진 고체 장치입니다.그것이 클램프하는 각 서지는 구성 요소를 약간 파괴합니다.그러나 Eaton이 사용하는 것과 같은 고품질 바리스터는 수년 동안 매우 높은 수의 전형적인 산업 트랜지언트를 저항하도록 설계되었습니다.바리스터의 수명 종료 모드는 일반적으로 단회로이며, 그것이 발생하면 코일을 영구적으로 참여할 것입니다.이를 방지하기 위해 장치는 안전하게 실패하도록 설계되었습니다.접촉기 자체의 유지 보수 주기는 일반적으로 영향을 받지 않습니다.기계적 마모와 접촉 침식에 따라 유지됩니다.바리스터는 일상적인 유지보수가 필요하지 않으며, 그 상태는 일반적으로 접촉기의 지속적인 신뢰할 수 있는 작동에 의해 간접적으로 모니터링됩니다.

통합 서지 보호를 가진 이 접촉기는 AC 및 DC 코일 애플리케이션 모두에서 사용할 수 있습니까?

Eaton DILM12-XSPV240은 모델 번호에 표시된 대로 240V AC 코일을 위해 특별히 구성되었습니다.바리스터 억제기 기술은 AC 회로에 본질적으로 적합합니다.DC 코일을 필요로 하는 응용 프로그램에서는 통합 다이오드 또는 별도의 DC 정격 억제 모듈과 같은 다른 억제 방법이 더 적합합니다.제어 회로의 전원 공급 장치와 정확히 일치하는 코일 전압과 억제 유형을 가진 접촉기 모델을 선택하여 적절한 작동과 효과적인 보호를 보장하는 것이 중요합니다.

소음이 많은 전기 환경에서 서지 보호 접촉기를 사용하지 않는 결과는 무엇입니까?

상당한 전압 전환이 있는 환경에서 서지 보호기 없이 표준 접촉기를 운영하는 것은 여러 가지 부정적인 결과를 초래할 수 있습니다.가장 일반적인 것은 접촉기의 코일의 점진적인 파괴와 결국 고장입니다.코일의 미세한 구리 철사의 절연제는 반복되는 고전압 스트레스 아래 파괴될 수 있으며 짧은 회전으로 이어집니다.이것은 코일 전류를 증가시키고, 과도한 열을 생성하고, 완전한 코일 버나우트를 일으키며, 접촉기를 비작동하게 합니다.이로 인해 계획되지 않은 중단 시간, 비용이 높은 긴급 수리 및 교체 부품의 필요성이 발생합니다.또한 코일에서 발생하는 전기 소음은 제어 배선으로 다시 연결될 수 있으며, 프로그램 가능한 논리 컨트롤러 또는 센서와 같은 민감한 장치에서 오류를 일으킬 수 있습니다.
