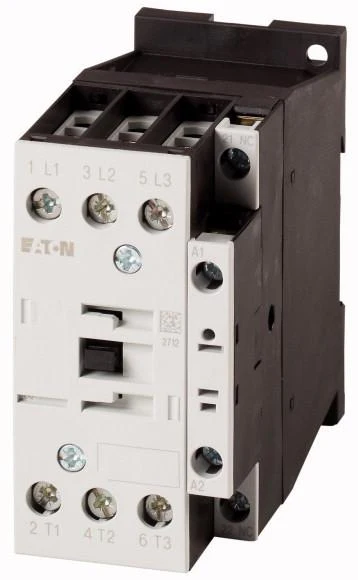

Eaton DILM32-01 3 극 산업 전력 접촉기 40A 등급

Eaton DILM32-01은 산업용 제어 패널의 기본적인 구성 요소로 서 있으며, 까다로운 응용 프로그램을 위해 설계된 고품질 3 극 접촉기를 대표합니다.Eaton의 DILM 시리즈의 회원으로서,이 산업용 접촉기는 3단계 부하, 특히 전기 모터를 제어하는 데 신뢰할 수 있고 오래 지속되는 성능을 제공하기 위해 설계되었습니다.그것의 주요 기능은 간단한 펌프와 팬에서 복잡한 기계까지 장비의 원격 제어를 가능하게 하는 전기 회로를 반복적으로 만들고 깨우는 것입니다.높은 기계적 및 전기 수명을 보장하는 견고한 구조로 DILM32-01은 제조 및 프로세스 제어부터 인프라 및 건물 관리까지 다양한 산업에서 시스템 디자이너 및 패널 빌더에게 다양하고 필수적인 솔루션입니다.

1.Product 개요 및 운영 원칙

Eaton DILM32-01은 전기 기계적으로 작동하는 3 극 접촉기이며, 전자기 코일을 사용하여 동시에 3 개의 주요 전력 접촉을 열거나 닫습니다.그것의 작동의 핵심은 간단합니다: 제어 전압이 코일 터미널에 적용될 때 (일반적으로 A1 및 A2로 지정됩니다), 이동 가능한 장비를 당기는 자기장을 생성합니다.이 물리적 인 움직임은 주요 접촉에 전송되고, 그들을 닫고 전류가 부하로 흐르도록 허용됩니다.코일이 에너지를 제거할 때 스프링 메커니즘은 주요 접촉자를 열고 회로를 중단시키도록 강제로 아마처를 원래의 위치로 돌려줍니다.이 신뢰할 수 있고 입증된 전기 기계적 원리는 제어 회로와 고전력 메인 회로 사이에 우수한 전기 절연을 제공합니다.

이 특정 모델은 표준 AC-3 의무 응용 프로그램을 위해 디자인되어 있으며, 이것은 다귀 케이지 모터를 시작하고 중지하는 범주입니다.지정의 "32"는 400V에서 15 kW (20 HP)까지의 모터에 적합하다는 것을 나타내는 현재 등급을 의미합니다.DILM32-01은 모듈형 시스템의 일부이며, 복잡한 제어 계획에 기능과 적응성을 향상시키는 보조 접촉 블록, 기계적 인터로크 및 기타 액세서리를 직접 연결할 수 있습니다.

2.Technical 명세 및 성능 특성

DILM32-01은 적용 범위를 정의하는 정확한 기술적 매개 변수의 집합으로 특징을 가지고 있습니다.최대 690V AC의 작동 전압과 1000V의 정격 절연 전압에 대해 정격됩니다.그것의 열 현재 등급, Ith는 32 A이며, 표준 AC-3 활용 범주를 위해, 400V에서 15 kW를 위해 등급됩니다.코일 제어 전압은 표준 AC 및 DC 전압의 광범위로 사용할 수 있으며, 거의 모든 제어 시스템 아키텍처에 통합할 수 있습니다.

이 산업용 접촉기의 성능 지표는 인상적입니다.그것은 많은 수의 전기 작업을 위해 설계되었으며, 종종 수백만 개의 기계 작업의 범위에서 내구성을 보여줍니다.장치는 초기 풀-인 서지 후 제어 패널에서 에너지 사용 및 열 생산을 줄이는 낮은 전력 소비 홀드 코일을 특징으로 합니다. 또한, 모터와 같은 유도적 부하를 시작할 때 일반적인 높은 진입 전류를 저항하도록 설계되었으며, 전체 서비스 수명에 걸쳐 신뢰할 수 있는 작동을 보장합니다.

3.Design 특징 및 건설 세부사항

견고한 구조 및 재료 선택

DILM32-01의 물리적 구조는 내구성과 안전에 초점을 맞추고 있습니다.주택은 충격, 화학 물질 및 열에 대한 우수한 저항성을 제공하는 고품질, 자기 주주명 엔지니어링 플라스틱으로 만들어져 있습니다.이것은 안전한 작동을 보장하고 화재의 확산으로부터 보호합니다.주요 접촉은 일반적으로 실버 카드미움 산화물 (AgCdO) 또는 실버 주석 산화물 (AgSnO2)과 같은 실버 기반 합금으로 만들어져 있으며, 이 모든 접촉자의 긴 전기 수명에 기여합니다.

모듈성 및 액세서리 통합

이 3 극 접촉기의 주요 특징은 모듈형 디자인입니다.기본 단위는 통제 및 신호 회로에서 사용하기 위해 정상적으로 열린 (NO) 또는 정상적으로 닫은 (NC) 접촉을 제공할 수 있는 스기기기업 보조 접촉 블록으로 쉽게 확장될 수 있습니다.이를 통해 단일 접촉기가 프로그래밍 가능한 논리 컨트롤러 (PLC)에 그 상태에 대한 피드백을 제공할 수 있습니다.또한 기계적 인터로크 액세서리는 모터 리버싱 컨트롤과 같은 응용 프로그램에 대한 중요한 안전 기능인 동시에 닫히지 않도록 두 개의 DILM32-01 접촉기 사이에 설치될 수 있습니다.공기 타이머는 또한 지연된 작동을 도입하기 위해 연결될 수 있습니다.

안전 및 환경 준수

DILM32-01은 저전압 접촉기 및 모터 시작기를 지배하는 IEC/EN 60947-4-1을 포함하여 주요 국제 표준을 충족시키기 위해 설계되고 시험됩니다.이러한 표준을 준수하는 것은 특정 수준의 성능, 안전 및 품질을 보장합니다.접촉기는 일반적으로 명확한 터미널 마킹, 운영자 안전을 위한 손가락 보호 및 코일 터미널을 위한 투명한 먼지 커버를 특징으로 합니다.많은 변형은 표준 DIN 레일에 쉽게 교체 및 설치할 수 있도록 표준화된 장착 발자국과 함께 제공됩니다.

4.Primary 응용 분야 및 산업 솔루션

Eaton DILM32-01 산업용 접촉기의 주요 응용 프로그램은 3상 전기 모터의 제어입니다.이것은 산업 환경에서 어디서나 존재할 수 있습니다.컨베이어 시스템의 제어 패널에서 찾을 수 있습니다. 드라이브 모터를 시작하고 중지합니다.그것은 스핀들과 냉각액 펌프 모터를 제어하기 위해 공구 기계에서 사용됩니다.HVAC 시스템에서는 상업용 공기 처리 단위에서 압축기 및 대형 팬 모터를 운영하는 데 사용됩니다.

모터 제어 외에도,이 3 극 접촉기는 또한 다른 저항 및 유도 3상 부하를 전환하기 위해 완벽하게 적합합니다.이것은 산업용 난방 요소, 변압기 은행 및 전력 요소 수정을 위한 용량 은행을 포함합니다.그것의 신뢰성은 물 처리소, 펌핑 스테이션 및 전력 배급 시스템과 같은 중요한 인프라 응용 프로그램에 선택되는 구성 요소로 만들어집니다.그것의 다양성은 제조, 식품 및 음료 및 자동차 분야에서 자동화 패널의 기본적인 구조원이되도록 보장합니다.

5.Operational 이점과 경제적 이점

향상된 시스템 신뢰성 및 업타임

DILM32-01의 높은 기계적 및 전기 내구성은 직접 기계와 프로세스의 계획치 않은 중단 시간을 줄입니다.견고한 디자인은 아크 중단의 전기 스트레스와 자주 작동하는 기계적 마모에 저항합니다.이러한 신뢰성은 생산 라인이 계속 운영되고 중요한 프로세스가 운영되도록 보장하며, 생산성과 유지 보수 비용을 피하는 측면에서 중요한 경제적 이익입니다.

간소화된 유지 보수 및 재고 관리

DILM32-01 시스템의 모듈형 성격은 유지 보수를 단순화하고 재고 비용을 줄입니다.다른 기능을 위한 완전한 접촉기 조립을 저장하는 대신 시설은 표준 기본 단위와 일반적인 액세서리 모듈의 선택을 저장할 수 있습니다.보조 접촉이 실패하면 전체 접촉기가 아닌 그 특정 블록만 교체해야 합니다.이 모듈성은 제품의 긴 서비스 수명과 결합되어 제어 패널의 수명 동안 더 낮은 총 소유 비용을 초래합니다.

유연성과 통합의 쉬움

패널 빌더와 시스템 통합자에게 DILM32-01은 특별한 유연성을 제공합니다.여러 코일 전압의 가용성은 다른 제어 전압 시스템에서 설계 표준화를 가능하게 합니다.간단한 설치와 배선은 패널 조립 중에 귀중한 시간을 절약합니다.액세서리를 추가할 수 있는 기능은 동일한 기본 접촉기를 간단한 시작/정지 기능 또는 더 복잡한 연결되고 모니터링 된 제어 계획에 구성할 수 있음을 의미하며, 진화하는 시스템 요구 사항에 적응할 수 있는 미래에 대한 솔루션을 제공합니다.

자주 묻는 질문(FAQ)

접촉기와 릴레이의 주요 차이점은 무엇입니까?

둘 다 전기 기계 스위치이지만 DILM32-01과 같은 3 극 접촉기는 고전류 부하, 일반적으로 모터를 처리하기 위해 특별히 설계되었으며 보조 접촉의 잠재력과 함께 주요 삼상 회로를 위한 전력 접촉을 특징으로 합니다.일반용 릴레이는 일반적으로 작고, 낮은 전류 등급을 가지고 있으며, 제어 및 신호 회로에 사용됩니다.접촉기는 모터가 생성하는 고전력 스위치 아크를 관리하기 위해 더 견고한 아크 접접촉기 및 접촉 재료로 구축되어 있습니다.

DILM32-01에 대한 올바른 코일 전압을 어떻게 선택합니까?

코일 전압은 중요한 선택 매개 변수이며 시스템에서 사용할 수 있는 제어 전압과 일치해야합니다.이 전압은 전환되는 주전압과 완전히 분리됩니다.DILM32-01은 일반적인 AC 전압 (예: 24V, 110V, 230V, 400V) 및 DC 전압 (예: 24V, 110V)을 위한 코일로 사용할 수 있습니다.제조업체의 데이터시트에서 필요한 코일 전압에 해당하는 특정 제품 번호를 확인해야 합니다.

이 접촉기에 보조 접촉자를 추가하는 목적은 무엇입니까?

보조 접촉기는 주요 접촉기의 움직임과 기계적으로 연결된 낮은 전류 접촉기입니다.그들은 제어 시스템에 상태 피드백을 제공하기 위해 사용됩니다.예를 들어, 일반적으로 열린 보조 접촉은 모터가 실행 중일 때를 나타내기 위해 파일릿 라이트에 연선되거나 접촉자가 성공적으로 당겨졌음을 확인하기 위해 PLC 입력으로 연선될 수 있습니다. 일반적으로 닫은 보조 접촉은 안전 인터로크 회로에서 사용될 수 있습니다.

DILM32-01은 3단계 모터를 역환하는 데 사용할 수 있습니까?

예, 그러나 2개의 DILM32-01 접촉기와 기계적 인터로크 액세서리가 필요합니다.3단계 모터를 역환하는 것은 3단계 중 2단계를 교환하는 것입니다.두 개의 접촉기는 이러한 다른 단계 순서를 제공하기 위해 배선되어 있습니다.기계적 인터로크는 두 사람이 동시에 에너지를 주지 않도록 물리적으로 장착되어 있으며, 심각한 단계-단계 단락을 일으킬 것입니다.

DILM32-01 같은 접촉기가 교체되어야 한다는 일반적인 징후는 무엇입니까?

눈에 보이는 징후는 검사에서 볼 수 있는 접촉 침식이나 용접, 고장된 코일에서 나오는 소음이나 소음 또는 터미널이나 몸에 과열의 징후를 포함합니다.작동 신호는 연락기가 일관적으로 연연연결되지 않고 연결된 모터가 시작되지 않거나 부하 하에서 예기치 못한 상태로 떨어지는 연락기를 포함합니다.정기적인 열학 검사는 또한 실패로 이어지기 전에 과열 문제를 감지할 수 있습니다.
