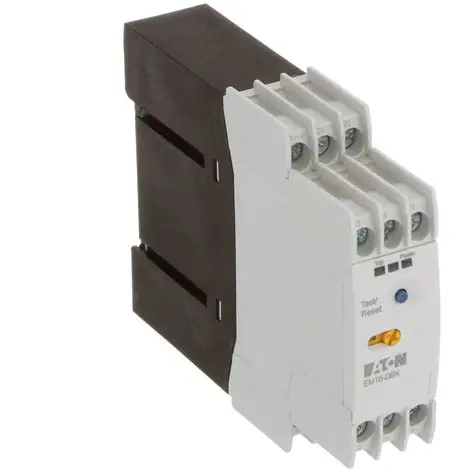

모터 보호를 위한 Eaton EMT6 열장치 PTC 열 과부하 릴레이

이턴 EMT6은 전기 모터 및 기계장치의 온도를 직접 모니터링함으로써 중요한 보호를 제공하기 위해 설계된 전문 थ리스터 과부하 릴레이입니다.모터 전류에서 온도를 추론하는 전통적인 열 과부하 릴레이와 달리,이 PTC 열 릴레이는 높은 정밀도로 과열을 감지하기 위해 모터 감기에 직접 내장된 긍정적인 온도 계수 (PTC) 열리스터 센서를 사용합니다.이 접근 방식은 과부하, 잠금된 로터, 부족한 냉각 또는 자주 시작으로 인한 손상으로부터 귀중한 자산을 보호하는 기본적이고 신뢰할 수 있는 방법을 제공합니다.EMT6은 산업 자동화 시스템의 필수적인 구성 요소이며 모터 수명을 연장하고 중단 시간을 줄이고 전반적인 운영 안전을 향상시키는 적극적인 보호 전략을 제공합니다.

1.Product 개요 및 핵심 운영 원칙

Eaton EMT6은 थ리스터 과부하 릴레이로 알려진 보호 장치의 클래스에 속합니다.주요 기능은 온도 감시를 필요로 하는 시스템의 부분과 직접 접촉하는 PTC थ리스터 센서의 저항을 지속적으로 모니터링하는 것입니다.PTC 서미스터의 전기 저항은 정상적인 작동 온도에서 낮지만 특정 사전 정의된 응답 온도 (예: 130°C) 를 초과할 때 갑자기 비선형적으로 증가합니다.

PTC 열 릴레이는 이러한 센서와 연속적으로 연결됩니다.정상적인 조건에서 센서의 저항이 낮으면 EMT6의 내부 회로를 트리거하지 않고 모니터링 전류가 흐르게 됩니다. 그러나 모터 감기에서 과온 상태가 발생하면 해당 PTC 센서의 저항이 극적으로 증가합니다.EMT6은 저항의 이러한 상당한 변화를 감지하고 즉시 출력 접촉기를 활성화하여 모터를 전원 공급장치로부터 분리하고 절연 고장 또는 버너아웃으로 인한 비용이 높은 손상을 방지합니다.오류 상태가 청소되고 PTC 센서가 냉각되고 저항이 낮은 상태로 돌아가면 릴레이는 특정 모델에 따라 수동으로 또는 자동으로 재설정되어 안전한 재시작을 위해 시스템을 준비할 수 있습니다.

2.Technical 사양과 물리적 특성

Eaton EMT6은 산업 환경에서 견고한 성능을 위해 설계되었습니다.표준 모델에 대해 24 ~ 240 볼트 AC / DC의 범위를 가진 제어 공급 전압으로 작동하며, 230V AC 공급을 위해 설계된 EMT6 (230V)와 같은 특정 변형으로 작동합니다.장치는 1개의 정상적으로 열린 (NO) 및 1개의 정상적으로 닫은 (NC) 접촉의 구성을 가진 단일 극 (SP) 전환 접촉을 특징으로 합니다.이 보조 접촉은 일반적으로 주요 모터 접촉기의 제어 회로를 중단하기 위해 사용됩니다.

컴팩트 형태 인자로, 릴레이는 길이 102mm, 폭 78mm 및 깊이 22.5mm를 측정하여 공간 제한된 제어 패널에 적합합니다.그것은 설치 과정을 간소화하는 쉬운 DIN 레일 설치를 위해 설계되었습니다.EMT6는 -25°C에서 +45°C까지의 광범위한 작동 온도 범위를 위해 등급되어 있으며, 거친 공장 조건에서 신뢰할 수 있는 작동을 보장합니다.전력 소비는 AC 회로에서 낮은 2W 및 3.5 VA로 에너지 효율적인 시스템 설계에 기여합니다.이 모듈은 또한 고체 물체에 대한 보호를 위해 IP20로 등급되어 있으며 UL, CSA 및 CCC를 포함한 중요한 국제 인증을 받으며 글로벌 시장에 적합성을 강조합니다.

3.Key 설계 특징 및 기능 기능

종합적인 보호를 위한 이중 채널 센서 모니터링

많은 EMT6 모델의 뛰어난 특징은 이중 센서 회로 모니터링 기능입니다. 이것은 단일 릴레이가 두 개의 별도의 온도 영역을 독립적으로 모니터링할 수 있도록 합니다.예를 들어, 하나의 센서 회로는 주요 모터 감기에 전용 될 수 있으며, 두 번째는 모터의 베어링, 기어박스 오일 온도 또는 냉각 시스템을 모니터링 할 수 있습니다.이 이중 기능은 더 포괄적인 보호 계획을 가능하게 하고 심지어 중요한 종료가 필요하기 전에 조기 경고 시스템을 구현하는 데 사용될 수 있습니다.

유연한 재설정 및 진단 옵션

EMT6 시리즈는 다양한 애플리케이션 요구에 맞게 다양한 리셋 방법론을 가진 모델을 제공합니다.옵션은 온도가 정상화되면 작동을 복원하는 자동 재설정과 예상치 못한 재시작을 방지하기 위해 중요한 응용 프로그램에 대한 선호되는 안전 기능인 물리적 개입을 필요로하는 수동 재설정 버전을 포함합니다.또한 시리즈 내의 고급 변형은 수동/원격 리셋 기능과 함께 오류 메모리 기능을 갖추고 있습니다.이 메모리는 종종 LED로 표시되어 있으며 유지 보수 직원이 여행의 원인을 신속하게 식별하고 진단하여 문제 해결 시간을 크게 줄입니다.

견고한 구조와 향상된 안전

산업 환경의 전기 소음과 기계적 진동에 저항하도록 만들어진 EMT6은 견고한 구조를 자랑합니다.6kV의 정격 충동 저항 전압은 전력 서지 및 전압 전환에 대한 강한 면역력을 제공하여 장기 신뢰성을 향상시킵니다.IP20 보호 학위는 실제 부품과 우연히 접촉하는 것에 대한 기본적인 안전을 보장합니다.

4.Primary 응용 분야 및 산업 사용 사례

이턴 EMT6 서미스터 과부하 릴레이는 모터 신뢰성이 가장 중요한 광범위한 산업에서 필수적입니다.컨베이어 시스템, 펌프, 팬 및 압축기와 같은 산업 기계에서 광범위하게 사용되어 과도한 부하 또는 차단된 환기로 인한 과열으로부터 드라이브 모터를 보호합니다.

여러 지점을 모니터링하는 능력은 복잡한 시스템에 이상적입니다.예를 들어, 큰 압출기 또는 사출 성형 기계에서, 그것은 동시에 주요 드라이브 모터의 감기 온도와 기어박스 또는 냉각 액체의 온도를 모니터링 할 수 있습니다.또한 HVAC 시스템, 팬 및 압축기 모터를 보호하는 데 중요한 응용 프로그램을 찾으며, 광산 및 시멘트 산업의 분해기 및 공장과 같은 중력 가공 장비에서 모터가 극단적이고 변수 하중에 노출됩니다.

확장된 관점: 직접 온도 모니터링의 전략적 이점

1.Differentiating 전통적인 과부하 릴레이에서 PTC 기반 보호

EMT6과 같은 PTC 열 릴레이와 전통적인 열 과부하 릴레이의 근본적인 차이점은 감지 방법에 있습니다.전통적인 바이메탈 릴레이는 모터에 의한 전류를 기반으로 역 시간 원리에 따라 작동합니다.그들은 전류 흐름에 따라 가열을 시뮬레이션하고 모터의 전체 부하 전전력에 대한 신중한 교정이 필요합니다.

반대로, EMT6은 직접적인 온도 모니터링을 제공합니다. 전류 측정에 의존하지 않지만 모터 감기의 실제 온도에 반응합니다.이것은 여러 가지 주요 이점을 제공합니다.

환경 조건에 대한 면역: 전통적인 릴레이의 교정은 제어 실의 높은 환경 온도에 영향을 받을 수 있습니다.EMT6은 주변 온도에 영향을 받지 않으며, 모터 내부 센서의 위치에서만 온도에 반응합니다.

비과부하 과열에 대한 보호: EMT6는 고전류를 포함하지 않는 과열 원인으로부터 보호할 수 있습니다.

잠금된 로터 조건에 대한 더 빠른 반응: 잠금된 로터 시나리오에서 모터는 매우 높은 전류를 끌지만 정상적인 운영 전류를 위한 전통적인 과부하 릴레이 세트를 트립하는 데 상당한 시간이 걸릴 수 있습니다.감기에 내장된 PTC 센서는 빠른 온도 상승을 훨씬 더 빨리 감지하고 우수한 보호를 제공합니다.

2.시스템 통합 및 구현 최고의 사례

EMT6을 성공적으로 구현하려면 시스템 수준의 접근법이 필요합니다.PTC 테르미스터 센서는 독립적인 구성 요소가 아닙니다.모터 제조업체에 의해 구조 중에 모터 감기에 직접 지정되고 설치되어야합니다.EMT6 릴레이는 모터 제어 센터 (MCC)에 설치되어 shielded 제어 배선을 통해 이러한 센서에 연결됩니다.

중요한 고려사항은 센서 회로의 적절한 구성입니다.모든 연결된 PTC 및 배선을 포함한 센서 루프의 전체 저항은 EMT6 릴레이의 작동 범위 내에 있어야합니다.모터와 제어 패널 사이에 긴 케이블 실행을 포함하는 응용 프로그램의 경우, 신뢰할 수 있는 트립업을 보장하기 위해 케이블 자체의 저항을 고려해야합니다.또한 자동 및 수동 재설정 모델 사이의 선택은 중요한 안전 영향을 미치며 기계의 위험 평가 및 운영 절차와 일치해야합니다.

자주 묻는 질문(FAQ)

PTC 서미스터 기반 릴레이는 전통적인 열 과부하 릴레이와 어떻게 다르습니까?

전통적인 열 과부하 릴레이는 전류 흐름을 기반으로 가열 특성을 시뮬레이션하여 모터를 보호합니다.그것은 간접적인 방법이다.EMT6와 같은 PTC 열 릴레이는 내장 PTC 센서로 측정되는 모터 감기의 실제 온도에 반응함으로써 직접적인 보호를 제공합니다.이것은 전기 과부하 또는 가난한 냉각과 같은 기계적 문제로 인한 상관없이 실제 과열 조건에 더 반응합니다.

EMT6 릴레이에 어떤 유형의 센서가 사용되며 어떻게 통합되나요?

EMT6은 PTC (긍정적 인 온도 계수) 테르미스터 센서와 특별히 작동하도록 설계되었습니다.이들은 특정 임상 온도에서 저항이 극적으로 증가하는 전문 온도 센서입니다.이러한 센서는 생산 중에 모터 제조업체에 의해 모터의 감기 안에 영구적으로 설치됩니다.EMT6 릴레이는 제어 패널의 터미널 블록을 통해 이러한 센서에 연결됩니다.

일부 EMT6 모델에서 이중 센서 회로 기능의 목적은 무엇입니까?

이중 센서 회로는 단일 EMT6 릴레이가 두 개의 독립적인 온도 영역을 동시에 모니터링할 수 있습니다.이것은 복잡한 기계를 보호하는 데 특히 중요합니다.예를 들어, 하나의 회로는 주요 모터 감기에 있는 센서에 연결될 수 있으며, 두 번째 회로는 모터의 베어링이나 별도의 기어박스에 있는 센서를 모니터링할 수 있습니다.이것은 포괄적인 보호를 제공하며 중요한 종료가 트리거되기 전에 사전 경고 경보를 구성할 수 있습니다.

EMT6은 표준 모터 보호 이외의 응용 프로그램에 사용할 수 있습니까?

예, EMT6의 응용 프로그램은 표준 3단계 모터 보호를 넘어 확장됩니다.핵심 기능은 PTC 센서를 설치할 수 있는 모든 장비의 온도 모니터링입니다.이것은 발전기를 보호하고, 변압기 감기를 모니터링하고, 산업 과정에서 냉각 액체 또는 윤활 기름과 같은 액체의 온도를 관찰하는 것을 포함합니다.

Eaton EMT6은 어떤 인증을 보유하고 있으며 왜 중요합니까?

Eaton EMT6는 UL, CSA 및 CCC를 포함하여 주요 국제 인증을 받습니다.이 인증은 기기가 북미 (UL / CSA) 및 중국 (CCC)에서 엄격한 안전 및 성능 표준을 충족시키기 위해 독립적으로 테스트 및 검증되었음을 나타내기 때문에 중요합니다.이것은 규제 준수를 보장하고 글로벌 시장 및 수출 기계에서 사용을 촉진합니다.
