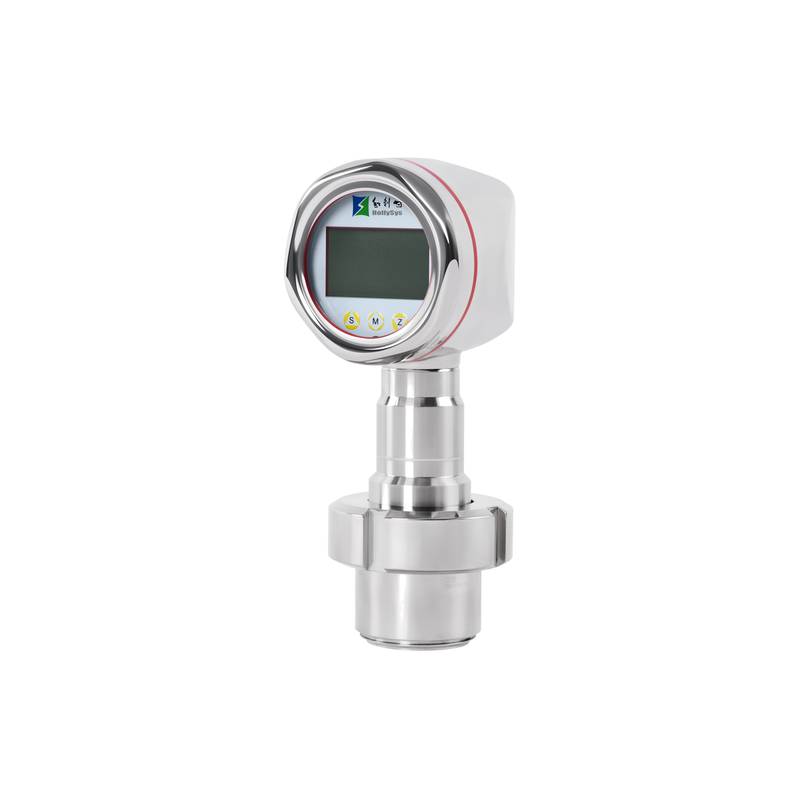

HollySys AT4500S 위생용 압력 전송기는 플러시 장착형 316L 다이어프램 설계를 채택하여 제약 및 식품 가공 파이프라인 내의 매체 축적과 미생물 성장을 방지합니다. 이 정밀 센서는 엄격한 현장 세척(CIP) 및 현장 멸균(SIP) 작동 주기 하에서도 신뢰할 수 있는 압력 및 탱크 레벨 측정을 제공합니다.
현대적인 무균 가공 시설 및 바이오 제약 제조 공장에서 표준 산업용 압력 전송기는 종종 치명적인 엔지니어링 취약성을 유발합니다. 기존의 나사형 연결 또는 움푹 들어간 센서 포트는 점성 생물학적 매체, 발효 브로스 또는 유제품이 정체될 수 있는 사각지대를 만듭니다. 이 갇힌 물질은 표준 세척 루틴에 저항하여 박테리아 증식, 교차 오염 및 잠재적인 배치 실패로 이어집니다. 또한 고온 가성 소다 용액과 125도를 초과하는 주기적인 현장 멸균(SIP) 주기를 포함하는 공격적인 현장 세척(CIP) 루틴은 측정 기기에 심각한 열충격을 가합니다. 이러한 환경적 스트레스는 일반적으로 표준 전자 계측기에서 영점 편위, 멤브레인 피로 및 신호 저하를 유발하여 공정 안전 및 규정 준수를 저해합니다.
HollySys AT4500S 위생용 압력 전송기는 전용 위생 기계 아키텍처를 통해 이러한 지속적인 격리 문제를 직접적으로 해결합니다. 이 기기는 표면 마감 조도가 0.4 마이크로미터 이하로 연마된 최적화된 플러시 다이어프램 공정 연결과 결합된 완전 용접형 316L 스테인리스 스틸 외부 구조를 통합합니다. 내부 틈새와 포켓 존을 제거함으로써 공정 유체가 분리 멤브레인을 가로질러 부드럽게 흘러 배출 중 완전한 제품 배출과 빠른 헹굼을 보장합니다. 내부 압력 챔버는 넓은 온도 변동을 견디면서 공정 압력을 압저항 실리콘 센서 요소에 안전하게 전달하는 FDA 규정 준수 위생용 충진 유체를 사용합니다. 온보드 처리 회로에 통합된 강력한 디지털 온도 보정 알고리즘은 열 팽창 계수를 지속적으로 중화하고 빠른 열 순환 중에 안정적인 출력 성능을 유지합니다.
기술 사양
제품 시리즈: AT4500S 위생용 압력 전송기
측정 범위: 0 ~ 10 kPa ~ 0 ~ 10 MPa
출력 신호: HART, Modbus-RTU / RS485 지원 4-20 mA
기준 정확도: 스팬의 ± 0.2%, 선택 사양으로 스팬 상한의 ± 0.1%
분리 다이어프램 재질: 316L 스테인리스 스틸, 선택 사양으로 하스텔로이 C(Hastelloy C)
표면 마감: Ra ≤ 0.4 µm
공정 연결: 위생용 클램프, 국제 표준을 준수하는 플랜지 유형
충진 유체: FDA 규정 준수 위생 등급
작동 온도 범위: - 20°C - 85°C (매체에 따라 다름)
인클로저 보호 등급: IP67
시스템 통합 및 하드웨어 설정
AT4500S의 성공적인 물리적 설치 및 전기적 통합을 위해서는 전기적으로 노이즈가 많은 산업 환경에서 배선 토폴로지 및 접지 프로토콜에 세심한 주의를 기울여야 합니다. 이 전송기는 습기 및 세척 분사에 대한 IP67 보호 등급을 유지하도록 설계된 표준 케이블 엔트리가 장착된 견고한 산업용 하우징을 특징으로 합니다. 기술자는 인근 가변 주파수 드라이브 또는 고전력 발열체로 인한 전자기 간섭을 최소화하기 위해 4-20 mA 아날로그 루프 및 디지털 통신 라인에 차폐 연선 인스트루먼트 케이블을 사용해야 합니다. 케이블 쉴드는 저레벨 공정 신호를 왜곡할 수 있는 접지 루프를 방지하기 위해 일반적으로 제어 캐비닛 측의 단일 지점에 접지해야 합니다. RS485를 통한 HART 또는 Modbus-RTU를 통해 로컬 통신을 설정할 때 분산 제어 시스템 또는 프로그래밍 가능 로직 컨트롤러로의 장거리 전송 중에 데이터 무결성을 보장하기 위해 루프 저항은 지정된 작동 제한 내에 유지되어야 합니다.
신뢰성 및 환경 내구성
가혹한 식품 및 제약 환경에서의 장기적인 작동 안정성은 우수한 기계적 내구성과 효과적인 열 관리를 요구합니다. AT4500S는 공격적인 외부 세척제, 산성 세척 및 일상적인 공장 위생에 흔히 사용되는 고압 물 분사를 견디는 고강도 올 스테인리스 스틸 외부 인클로저로 설계되었습니다. 센서 요소는 급격한 주위 온도 변화 중 습기 유입 및 응축수 축적을 방지하기 위해 밀봉되어 있습니다. 고급 기계적 격리는 내부 압저항 코어를 고속 작동 제어 밸브 또는 용적형 펌프에 의해 발생하는 압력 스파이크, 워터 해머 및 유압 충격으로부터 보호합니다. 이러한 구조적 특성은 높은 평균 고장 간격(MTBF)을 산출하여 계획되지 않은 유지보수 개소를 줄이고 까다로운 발효 및 양조 라인 전반에 걸쳐 지속적인 생산 일정을 유지합니다.
선택 지침 및 대체 옵션
적절한 압력 전송기 구성을 선택하려면 최대 작동 압력, 작동 온도 극값, 젖음 재질의 화학적 호환성을 포함한 특정 공정 매개변수를 평가해야 합니다. 엔지니어는 최적의 측정 해상도와 정확도를 유지하기 위해 저압 바이오반응기 헤드스페이스 모니터링을 위한 10 kPa부터 고압 균질화 라인을 위한 10 MPa까지 올바른 범위 스팬을 선택해야 합니다. 표준 수성 응용 분야의 경우 316L 스테인리스 스틸 다이어프램이 충분한 내식성을 제공하는 반면, 부식이 심한 화학 세척제나 공격적인 매체는 하스텔로이 C(Hastelloy C) 분리 멤브레인을 필요로 할 수 있습니다. 베이징 众平科技股份有限公司(Beijing Zhongping Technology)는 엔지니어링 팀이 정확한 공정 사양을 로컬 재고의 적절한 장치 구성과 일치시키도록 돕기 위해 전문적인 기술 지원 및 포괄적인 상호 참조 선택 서비스를 제공합니다.
자주 묻는 질문 (FAQ)
1. 이 전송기의 표준 납기 및 보증 정책은 무엇입니까?
베이징 众平科技股份有限公司(Beijing Zhongping Technology)을 통해 처리된 주문은 일반적으로 표준 상업적 기간 내에 로컬 재고에서 발송되며, 이 장치는 재질 및 제작 결함을 다루는 포괄적인 12개월 제조업체 보증을 지원합니다.
2. 베이징 众平科技股份有限公司(Beijing Zhongping Technology)에서 선적 전 교정 보고서를 제공합니까?
예, 모든 장치는 발송 전에 엄격한 품질 검증을 거치며 요청 시 추적 가능한 교정 문서를 제공할 수 있습니다.
3. AT4500S는 연속적인 현장 세척(CIP) 및 현장 멸균(SIP) 절차를 견딜 수 있습니까?
예, 젖음 부품은 구조적 저하 없이 고온 알칼리성 세척 용액 및 표준 산업용 위생 임계값까지의 증기 멸균 주기를 견디도록 설계되었습니다.
4. Ra 0.4 마이크로미터 이하의 표면 마감 등급의 목적은 무엇입니까?
초극세 연마 표면은 박테리아나 유기 잔류물이 부착될 수 있는 미세한 결함을 최소화하여 효과적인 세척을 보장하고 생물학적 오염을 방지합니다.
5. HART 통신 프로토콜은 현장 교정에 어떻게 도움이 되나요?
HART 프로토콜을 사용하면 장치에 대한 물리적 접근 없이 제어실에서 직접 또는 휴대용 통신기를 통해 전송기의 원격 디지털 심사, 구성, 댐핑 조정 및 진단 모니터링이 가능합니다.
6. 휴대용 통신기 없이 로컬에서 영점 및 스팬 설정을 조정할 수 있습니까?
예, 이 장치는 선택된 로컬 디스플레이 및 하우징 구성 옵션에 따라 외부 영점 및 스팬 조정 메커니즘을 지원합니다.
7. AT4500S의 표준 작동에 필요한 전원 공급 전압은 무엇입니까?
이 전송기는 특정 출력 구성 및 부하 저항에 따라 일반적으로 12 VDC와 30 VDC 사이에 걸치는 표준 루프 구동 DC 전압 범위에서 작동합니다.
8. 비표준 파이프 직경에 사용할 수 있는 대체 공정 연결이 있습니까?
이 시리즈는 다양한 배관 인프라 요구 사항에 맞추기 위해 트라이클램프, 나사산 및 플랜지 구성을 포함한 다양한 국제 표준 위생 연결을 제공합니다.
9. 부식이 심한 세척 화학 물질에는 어떤 분리 다이어프램 재질을 선택해야 합니까?
공격적인 산화제 또는 심각한 화학적 공격에 노출되는 공정의 경우 표준 316L 스테인리스 스틸의 대안으로 하스텔로이 C(Hastelloy C) 분리 다이어프램을 권장합니다.
10. 통합된 온도 보정 알고리즘은 측정 정확도를 어떻게 향상시키나요?
온보드 프로세서는 변동하는 공정 온도로 인한 열 팽창 효과를 상쇄하기 위해 실시간으로 출력 신호를 동적으로 수정하여 안정적인 압력 판독값을 보장합니다.
