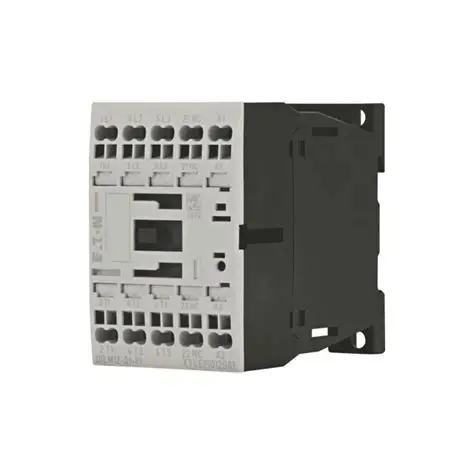

Eaton DILM12-01 에너지 효율적인 DIN 철도 AC 접촉기 230V 50Hz

1 제품 소개 및 개요

Eaton DILM12-01 (230V50Hz, 240V60Hz)는 산업 및 상업용 응용 프로그램을 위한 컴팩트하지만 강력한 DIN 레일 접촉기로 특별히 설계된 고급 전기 제어 기술의 최고의 예입니다.이턴의 유명한 xStart C 시리즈의 일부로서,이 AC 전원 접촉기는 12A 전류 등급과 3 극 구성으로 전기 회로를 전환하고 제어하는 데 신뢰할 수 있는 성능을 제공합니다.접촉기의 디자인은 Eaton이 견고한 운영 특성을 유지하면서 설치를 단순화하는 모듈형, 공간 효율적인 부품을 만드는 데 대한 약속을 반영합니다.고밀도 장착을 위한 최적화된 차원으로 DILM12 시리즈는 성능이나 안전 표준을 타협하지 않고 컴고고트컴팩트 제어 패널 디자인에 대한 증가하는 필요성을 충족시킵니다.

이 특정 모델은 50Hz에서 230V AC 또는 60Hz에서 240V AC의 코일 전압으로 작동하여 다양한 지역에서 표준 산업 제어 전압과 호환됩니다.DIN 레일과 패널 설치 옵션 모두를 통합하면 제어 캐비제제제에서 산업 기계기계까지 다양한 설치 시나리오에 대한 유연성을 제공합니다.AC 전원 접촉기로서, 그것은 자주 전환 작업을 요구하는 응용 프로그램에서 뛰어나며, 예외적인 전기 내구력과 기계적 장수명을 제공하여 유지 보수 요구 사항을 줄이고 총 소유 비용을 제공합니다.이 제품의 설계는 모터 제어 및 전력 배포에 대한 Eaton의 광범위한 경험을 기반으로 하고 있으며, 설치 및 유지 보수 절차를 단순화하는 동안 시스템 신뢰성을 향상시키는 기능을 통합합니다.

2 기술 사양 및 운영 매개 변수

Eaton DILM12-01 (230V50Hz, 240V60Hz)는 다양한 산업 제어 응용 프로그램에 적합하게 만드는 인상적인 기술 사양을 자랑합니다.400V AC에서 12A의 정격 작동 전류로,이 접촉기는 일관된 성능을 유지하면서 상당한 전기 부하를 처리할 수 있습니다.이 장치는 3개의 정상적으로 열린 (NO) 주요 접촉자와 1개의 정상적으로 닫은 (NC) 보조 접촉자를 특징으로 하고 있으며, 단일 단위에서 전원 스위치 및 제어 회로 기능을 모두 제공합니다.이 구성은 시스템 모니터링 또는 인터로킹 목적을 위해 피드백 신호를 제공하면서 3단계 부하를 직접 제어할 수 있습니다.

전기 특성은 다양한 전기 환경에서 안전한 작동을 보장하는 690V의 절연 전압으로 50Hz에서 230V AC 또는 60Hz에서 240V AC의 제어 전압을 포함합니다.접촉기의 견고한 구조는 상당한 충돌 전류를 견고할 수 있으므로 모터 시작 응용 프로그램에 특히 적합합니다.기계적 사양은 표준 DIN 레일에 공간 효율적인 설치를 위해 최적화된 폭에 약 45mm, 높이에 68mm 및 깊이에 125.2mm를 측정하는 소형 형태 요소를 나타냅니다.약 254그램의 무게로 접촉기는 내구성이나 성능을 희생하지 않고 경량 프로필을 유지합니다.

DILM12-01의 작동 경계는 -25°C에서 +60°C까지의 온도 범위에 걸쳐 도전적인 환경 조건에서 신뢰할 수 있는 성능을 보장합니다.이 광범위한 온도 포용력은 국제 표준에 따른 준수와 결합되어 이 AC 전원 접촉기를 공장 바닥에서 전기 방까지 다양한 설치 환경에 적응시킬 수 있습니다.제품의 기술적 설계는 운영 성능뿐만 아니라 안전성을 강조하고 있으며, 명확하게 표시된 터미널과 적절한 크리페이지 거리가 서비스 수명 내내 안전한 운영에 기여합니다.

3 설계 특징 및 건설 세부 사항

3.1 혁신적인 건설 및 재료 선택

Eaton DILM12-01(230V50Hz, 240V60Hz)는 xStart C 시리즈의 일부를 형성하는 정교한 모듈 디자인을 통합하여 Eaton 생태계의 다른 구성 요소와의 원활한 통합을 가능하게 합니다.이 모듈형 접근 방식은 시스템 설계 및 유지 보수를 단순화하면서 제품 범위 전체의 호환성을 보장합니다.접촉기의 구조는 전기 내구성과 기계적 탄력을 위해 특별히 선택된 고급 재료를 사용하고 있으며, 장기적인 신뢰성을 보장하는 동시에 환경 요인에 대한 보호를 제공하는 견고한 열가성형 접접속기를 포함합니다.나사 터미널 연결은 산업 환경에서 일반적인 진동 조건에서도 무결성을 유지하는 안전한 배선 옵션을 제공합니다.

내부적으로 접촉기는 최적화된 전자기 시스템을 갖추고 있으며, 낮은 전력 소비와 최소한의 소음 생성으로 효율적인 작동을 보장합니다.이 설계는 기계적 마모를 줄이는 정밀 엔지니어링 된 움직이는 부품을 통합하여 장치의 연장 된 운영 수명에 기여합니다.더블 브레이크 접촉 기술은 스위치 성능과 아크 억제를 향상시키지만 실버 기반 접촉 재료는 우수한 전기 전도성과 용접에 대한 저항을 제공합니다.이러한 구조 특징은 이 DIN 레일 접촉기가 수백만 개의 작업의 기계적 수명 동안 일관된 성능을 제공하므로 중요한 제어 응용 프로그램에서 신뢰할 수 있는 구성 요소가 되도록 보장합니다.

3.2 안전 및 제어 구성 요소

통합 안전 특징: DILM12-01은 회로 중단 동안 전기 아크를 효과적으로 통통화하고, 안전을 향상시키고 지나치게 침식으로부터 접촉자를 보호하는 고급 아크 통통통화 방을 포함합니다.이 디자인은 특히 모터 또는 변압기와 같은 유도 부하를 전환할 때 접촉기의 전기 내구력을 크게 향상시킵니다.

보조 제어 접촉: 일반적으로 닫은 보조 접촉을 포함하는 것은 제어 회로 응용 프로그램에 귀중한 유연성을 제공합니다.이 보조 접촉은 전기 연결, 상태 표시 또는 제어 회로 피드백을 위해 이용될 수 있으며, 간단한 전력 스위치를 넘어 접촉기의 기능을 확장합니다.

일시적인 억제: 주로 AC 작동을 위해 설계되었지만, 접촉기에는 전자기 간전전을 최소화하는 내장 전기 소음 억제 기능이 포함되어 있으며, 동일한 전기 환경에서 민감한 전자 장비와 호환성을 보장합니다.

시각적 상태 표시: 접촉기 설계에는 접촉기의 상태를 빠르게 시각적으로 확인할 수 있는 기계적 위치 표시기가 포함되어 있으며 추가 모니터링 장비가 필요하지 않고 문제 해결 및 유지 보수 절차를 촉진합니다.

4 성능 이점 및 운영 이점

Eaton DILM12-01(230V50Hz, 240V60Hz)는 사용자에게 실질적인 이점으로 변환되는 중요한 성능 이점을 제공합니다.접촉기의 높은 전기 내구성은 성능 악화 없이 자주 스위치 작업을 견접접접할 수 있으므로 정기적인 시작-정지 주기를 가진 응용 프로그램에 이상적입니다.이 내구성은 직접적으로 유지 보수 요구 사항을 줄이고 제품의 수명 동안 총 소유 비용을 줄입니다.전자기 운영 시스템의 낮은 전력 소비는 제어 회로의 에너지 사용을 최소화하여 전반적인 시스템 효율성을 향상시키고 운영 비용을 줄입니다. 특히 여러 접촉기를 가진 설치에서.

운영 이점은 제품의 운영 수명을 통해 일관된 성능을 보장하는 최적화된 접촉 시스템 덕분에 까다로운 조건에서도 뛰어난 스위치 신뢰성을 포함합니다.접촉기의 빠른 응답 시간은 연결된 장비의 정확한 제어를 용이하게 하지만 조용한 작동은 작업 환경에서 주변 소음을 줄입니다.진동에 저항하는 디자인은 상당한 기계적 진동이 있는 응용 프로그램에서도 안정적인 작동을 유지하여 의도하지 않은 분열이나 작동 문제를 방지합니다.이러한 성능 특성은 이 AC 전원 접촉기를 특히 신뢰성과 일관된 작동이 프로세스 연속성에 중요한 응용 프로그램에서 가치있게 만듭니다.

DILM12-01의 환경 탄력은 온도 변화와 습도에 대한 저항으로 다양한 설치 환경에서 안정적인 성능을 보장하는 운영 이점을 더욱 강화합니다.접촉기의 국제 인증과 관련 표준 준수는 안전 및 성능 특성을 보장하지만 230V/50Hz 및 240V/60Hz 운영을 수용하는 보편적 인 코일 전압 설계는 다른 전기 시스템에서 운영하는 조직의 재고 관리를 단순화합니다.

5 응용 분야 및 산업 솔루션

Eaton DILM12-01(230V50Hz, 240V60Hz)는 다양한 성능 특성과 견고한 구조로 인해 다양한 분야에서 적용 가능합니다.산업 자동화 시스템에서이 DIN 레일 접촉기는 모터 제어 센터, 컨베이어 시스템 및 기계 공구 제어의 기본 구성 요소로 사용되며, 신뢰할 수 있는 스위치 기능이 생산 장비의 중단없는 작동을 보장합니다.접촉기의 컴접트 크기는 고밀도 제어 패널 설치에 특히 적합하므로 유지보수에 대한 접근성을 유지하면서 공간 이용을 극대화합니다.주요 접촉과 보조 접촉을 모두 포함하여 추가 구성 요소가 필요하지 않고 복잡한 제어 계획을 가능하게 하며 시스템 설계를 단순화하고 설치 비용을 줄입니다.

상업 및 건물 자동화 응용 프로그램을 위해, DILM12-01은 HVAC 장비, 펌핑 시스템 및 조명 제어의 신뢰할 수 있는 제어를 제공합니다.접촉기의 표준 제어 전압과 호환성과 에너지 효율적인 작동은 운영 신뢰성과 에너지 절약이 가장 중요한 이러한 응용 프로그램에 적합합니다.크레인, 호이스트 및 자동 가이드 차량과 같은 재료 처리 장비에서 접촉기의 진동 저항과 자주 주전하는 조건에서 일관된 성능은 이러한 까다로운 응용 프로그램에서 신뢰할 수 있는 작동을 보장합니다.안전한 전기 절연과 효과적인 아크 억제를 포함한 안전 특징은 이 AC 전원 접촉기를 운영 안전이 주요 관심사인 응용 프로그램에 적합하게 만듭니다.

접촉기는 또한 재생 가능한 에너지 시스템, 특히 전력 배포 및 시스템 세그먼트를 제어하는 태양 발전 설치에서 뛰어난 것입니다.국제 인증과 결합하여 이러한 애플리케이션의 특정 요구를 처리할 수 있는 능력은 시스템 통합자에게 선호되는 선택입니다.또한 제품의 모듈식 디자인은 다른 Eaton 구성 요소와의 직접적인 통합을 촉진하고 다양한 산업에서 유지 보수 및 문제 해결 절차를 단순화하는 일관된 제어 솔루션을 만듭니다.

6 시스템 통합 및 설치 지침

6.1 설치 및 연결 절차

Eaton DILM12-01 (230V50Hz, 240V60Hz)는 DIN 레일과 패널 설치 구성을 모두 포함하는 여러 설치 옵션으로 전기 시스템에 직접 통합을 위해 설계되었습니다.DIN 레일 설치의 경우, 접촉기는 추가 도구 없이 빠른 설치를 허용하는 스제제제어 패널 조립에서 설치 시간을 크게 줄이는 스DIDIDIDIN 레일 설치를 위한 스DIDIDIN 레DIN 레일 설치의 경우 스DIN DIN 레일 설표준화된 차원은 열 분산과 전기 공간을 위한 적절한 거리를 보장하지만 명확하게 표시된 터미널은 정확한 배선 연결을 촉진합니다.나사 터미널 디자인은 전원 및 제어 회로 모두에 대한 안전한 연결을 제공하며, 접촉기의 전류 등급에 적합한 다양한 철사 크기를 수용합니다.

접촉기를 설치할 때, 안전 및 성능 표준을 유지하기 위해 전기 공간과 크리퍼지 거리에 적절한 관심이 필수적입니다.터미널 연결에 대한 권장 된 토크 사양을 따르면 접촉기 구성 요소를 손상시키지 않고 최적의 전도성을 보장해야합니다.제어 회로 배선의 경우 통합 보조 접촉은 시스템 모니터링 및 연결 기능에 대한 유연성을 제공합니다.접촉기의 설계에는 터미널 보호를 위한 투명한 커버가 포함되어 있으며 연결 지점의 가시성을 유지하고 검사 및 유지 보수 활동을 촉진합니다.이러한 설치 기능은 통합 과정을 단순화하면서 다양한 전기 환경에서 이 DIN 레일 접촉기의 신뢰할 수 있는 장기 작동을 보장합니다.

6.2 유지 보수 및 운영 모니터링

예방 유지 보수 관행: 정기적인 유지 보수 검사를 구현하면 DILM12-01 접촉기의 수명과 신뢰성이 향상됩니다.주요 유지 보수 활동에는 접촉 침식, 기계적 작동 확인 및 적절한 코일 성능 확인에 대한 정기적 인 검사가 포함됩니다.접촉기의 모듈형 디자인은 설치에서 완전히 제거할 필요없이 이러한 검사를 용이하게 합니다.

환경 고려 사항: 접촉기의 IP20 보호 정도는 먼지와 손가락 접촉에 대한 기본적인 저항을 보장하지만, 과도한 먼지, 습기 또는 화학 노출이 있는 환경에서 추가적인 환환물추 보호가 필요할 수 있습니다.접촉기 외부의 정기적인 청소는 적절한 열 분산을 유지하고 성능에 영향을 미칠 수 있는 오염물질의 축적을 방지합니다.

운영 모니터링: 통합 된 보조 접촉기는 접촉기의 상태를 원격으로 모니터링하기 위해 사용될 수 있으며 운영 주기의 자동화 추적을 가능하게 하고 예측 유지 보수 전략을 용이하게 합니다.이 기능은 고정 일정보다는 실제 사용에 기초한 유지 보수 계획을 가능하게 하며 유지 보수 자원을 최적화하고 예상치 못한 실패를 방지합니다.

문제 해결 지침: 작동 중에 드문 소음 또는 과열의 보이는 징후와 같은 일반적인 지표는 유지 보수 또는 교체 필요성을 표시할 수 있습니다.접촉기의 설계에는 시각적 상태 표시기가 포함되어 있으며, 운영 문제를 빠르게 진단하고 문제 해결 절차 중에 중단 시간을 최소화합니다.

7 자주 묻는 질문 (FAQ)

Q1: DILM12-01 모델과 같은 시리즈의 다른 접촉기의 주요 차이점은 무엇입니까?

DILM12-01 (230V50Hz, 240V60Hz)는 많은 지역의 표준 산업 제어 전압에 적합하게 만드는 50Hz 또는 60Hz 작동에서 230V AC를 위해 최적화된 코일 전압으로 구성되어 있습니다.이 모델은 전원 스위치 및 제어 회로 기능을 제공하는 3개의 주요 정상적으로 열린 접촉과 1개의 정상적으로 닫은 보조 접촉을 특징으로 합니다.시리즈의 다른 모델은 특정 응용 요구 사항을 해결하기 위해 다른 코일 전압, 접촉 구성 또는 전문 기능을 제공할 수 있습니다.

Q2: 이 접촉기는 모터 제어 및 일반 전력 전환 응용 프로그램 모두를 위해 사용될 수 있습니까?

예, Eaton DILM12-01은 모터 제어 및 일반 전력 전환 응용 프로그램을 처리할 수 있도록 충분히 다재다능합니다.12A의 정격 작동 전류와 견고한 접촉 디자인으로, 저항 및 조명 하중에 대한 신뢰할 수 있는 성능을 제공하면서 모터 시작과 관련된 침입 전류를 견디 수 있습니다.접촉기의 설계는 효과적인 아크 억제를 통합하여 다양한 부하 유형에 적합하지만 특정 응용 프로그램 고려사항에는 부하 특성 및 스위치 주파수가 포함되어야합니다.

Q3: DILM12-01와 같은 DIN 레일 장착 접촉기를 사용하는 주요 이점은 무엇입니까?

DIN 레일 설치는 감소된 설치 시간, 간소화된 유지 보수 및 제어 패널 내의 구성 요소의 일관된 정렬을 포함하여 여러 가지 중요한 이점을 제공합니다.표준화된 장착 시스템은 과부하 릴레이, 회로 차단기 및 터미널 블록과 같은 다른 DIN 레일 구성 요소와 쉽게 통합할 수 있습니다.이 접근 방식은 또한 요구 사항이 진화함에 따라 제어 시스템의 직접적인 교체 또는 재구성을 촉진시키며 수정 중 중단 시간을 최소화합니다.

Q4: 보조 접촉은 어떻게 이 접촉기의 기능을 향상합니까?

통합된 일반적으로 닫은 보조 접촉은 제어 회로 연결, 원격 표시 또는 시스템 모니터링에 사용할 수 있는 상태 피드백 신호를 제공함으로써 접촉자의 기능을 크게 확장합니다. 이 보조 접촉은 추가 외부 구성 요소를 필요로하지 않고 더 복잡한 제어 계획을 가능하게 하고 시스템 설계를 단순화하고 설치 비용을 줄입니다.보조 회로는 접촉기 위치를 나타내거나 장치 사이의 전기 연결을 제공하거나 자동화된 시스템 모니터링을 위한 프로그램 가능한 논리 컨트롤러와의 인터페이스를 제공하기 위해 이용될 수 있습니다.

Q5: 이 접촉기를 설치하기 위해 어떤 환경 조건이 적합합합니까?

DILM12-01은 -25°C에서 +60°C의 온도 범위에서 신뢰할 수 있게 작동하도록 설계되었으며 대부분의 산업 및 상업 환경에 적합합니다.접촉기는 상대습도가 표준 산업 한계 내에 남아 있고 과도한 먼지, 습도 또는 부식 대기에 노출이 최소화되는 장소에 설치되어야합니다.도전적인 환경에서는 장기적인 신뢰성과 성능을 유지하기 위해 추가 도도구 보호가 필요할 수 있습니다.
