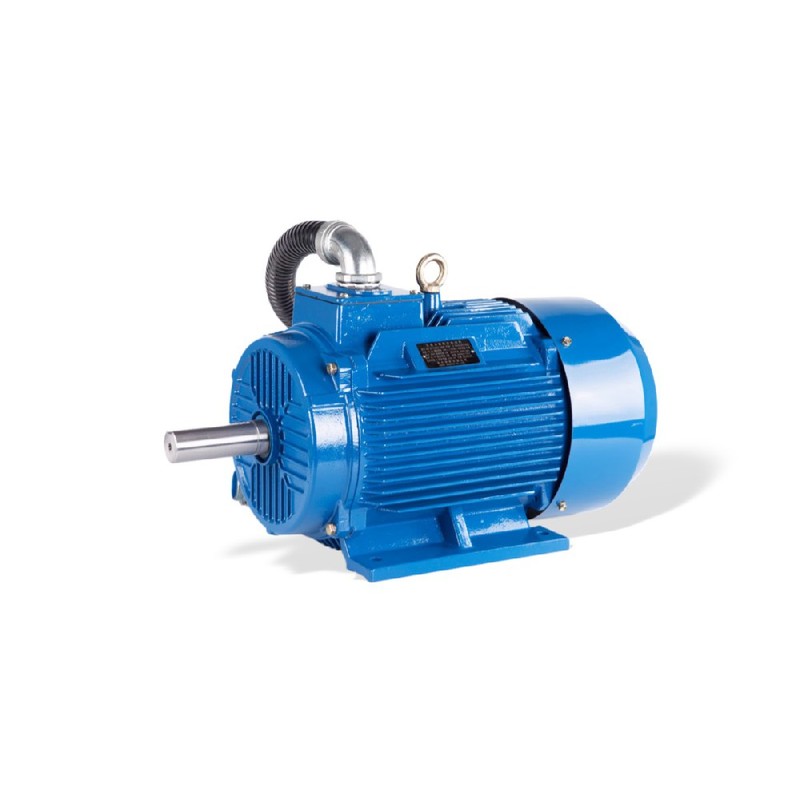

중부하 산업용 유체 기계 및 압축기 시스템의 연속 운전은 플랜트 전체 에너지 소비량의 막대한 부분을 차지하며, 여기서 전통적인 유도 전동기의 구리 및 철 손실은 운영 예산을 심각하게 갉아먹습니다. GYK 영구자석 동기 전동기 시리즈는 최적화된 공극 자속 밀도 분포와 첨단 전자기 위상을 통해 이러한 고유한 비효율성을 직접적으로 완화합니다. 5.5 kW에서 250 kW에 이르는 정격 전력 범위에서 작동하는 이 고효율 구동 유닛은 프리미엄 희토류 영구자석 소재를 활용하여 우수한 전력 밀도와 1에 가까운 역률 성능을 달성합니다.
산업 현장 운영자들은 연속 S1 듀티 사이클에서 과도한 열 축적, 높은 기동 전류 서지, 그리고 조기 절연 열화 문제를 빈번히 겪습니다. 표준 유도 전동기는 종종 높아진 슬립 손실과 부피가 큰 프레임 치수로 인해 제한된 압축기 인클로저에 개조(레트로핏)하는 데 어려움을 겪습니다. GYK 영구자석 동기 전동기는 직접 동기 회전을 통해 회전자 구리 손실을 완전히 제거함으로써 이러한 전기적 및 기계적 병목 현상을 해결합니다. H112에서 H315에 이르는 견고한 프레임 내부에 수용된 정밀 권선 고정자를 채택함으로써, 이 시리즈는 동적 응답성을 희생하지 않으면서도 넓은 속도 조절 범위에 걸쳐 뛰어난 정토크 프로파일을 제공합니다.
기술 사양
정격 전력: 5.5 kW - 250 kW @ 380 V
프레임 사이즈: H112 - H315 @ 50 Hz / 60 Hz
정격 전압: 380 V @ 3상 AC
설치 유형: B3 / B35 @ 발판 및 플랜지 구성
보호 등급: IP54 @ 표준 인클로저
절연 등급: Class F @ 온도 상승 한계
에너지 효율: IE4 동등 성능 @ 전부하
냉각 방식: IC411 @ 자체 환기 표면 냉각
정격 속도: 1500 rpm @ 5.5 kW (GYK112 사각 프레임 파생형)
작동 듀티: S1 연속 듀티 @ 전부하
산업용 전력 시스템 에너지 병목 현상 및 공극 전자기 최적화
대규모 산업용 압축기, 원심 펌프 및 중부하용 환기 팬은 연속적으로 작동하므로, 모터 변환 효율이 떨어질 경우 시설에 막대한 재정적 손실을 초래합니다. 기존의 비동기 유도 전동기는 유도된 회전자 전류에 의존하며, 이는 본질적으로 상당한 2차 구리 손실을 발생시키고 지역 배전 변압기에 부담을 주는 지연 역률을 초래합니다. GYK 시리즈는 고에너지 영구자석을 회전자 구조에 직접 매립하여 이러한 핵심 효율 병목 현상을 해결하며, 이를 통해 다양한 기계적 부하 하에서도 회전자 속도가 회전 자계 동기 속도와 정확히 일치하도록 보장합니다.
표준 IE3 기준을 초과하는 우수한 효율 등급을 달성하기 위해, 엔지니어링 설계에는 코어 히스테리시스 및 와전류 손실을 대폭 억제하는 고등급 냉간압연 규소강 적층판이 통합되어 있습니다. 고정자 슬롯은 공극 자속 밀도의 고조파 왜곡을 최소화하면서 구리 충진율을 극대화하도록 설계된 최적화된 기하학적 구성을 특징으로 합니다. 이러한 엄격한 전자기 개선은 공극 릴럭턴스를 최소화하여 예외적으로 부드러운 토크 출력 프로파일을 제공하고, 연속 운전 중 표유 부하 손실을 상당한 마진으로 줄여줍니다.
중부하 주기적 부하를 위한 기동 토크 특성 및 열용량 마진
스크루 공기 압축기, 파쇄기, 다단 교반기와 같은 중부하 산업용 애플리케이션은 빈번한 부하 전환 시 엄격한 기동 토크 성능과 안정적인 열 방출 마진을 요구합니다. 부적절한 기동 토크는 연장된 슬립 지속 시간을 유발할 수 있으며, 이는 심각한 전류 스파이크를 유발하고 권선 절연 파괴를 가속화합니다. GYK 시리즈는 높은 기동 토크 배수와 견고한 인입 토크 특성을 제공하도록 설계되어, 높은 초기 유체 압축 저항에 대항하여 기동할 때에도 안정적인 브레이크어웨이 성능을 보장합니다.
열적 내구성은 열 설계 한계보다 훨씬 낮은 엄격하게 제어되는 온도 상승 임계값과 쌍을 이루는 Class F 절연 시스템의 구현을 통해 더욱 보호됩니다. 회전자 자석 어셈블리는 과도한 과부하 조건이나 일시적인 전압 저하 시 열적 감자 위험에 저항하는 특수 고보자력 배합을 활용합니다. 이 견고한 열용량은 S1 듀티 하에서 안정적이고 연속적인 작동을 보장하여, 구동 시스템을 예기치 않은 열적 트립으로부터 보호하고 전체 기계적 동력 전달 장치의 작동 수명을 연장합니다.
가혹한 환경을 위한 견고한 기계적 인클로저 및 최적화된 열 관리
산업용 압축기실 및 제조 작업장은 내부 고정자 권선과 회전자 어셈블리를 위협하는 공기 중 미립자, 주변 습기 및 부식성 화학 증기에 구동 부품을 빈번하게 노출시킵니다. GYK 시리즈는 GYK112 사각 프레임과 같은 콤팩트한 파생형에는 고강도 알루미늄 합금을 사용하고 H315까지의 더 큰 프레임 사이즈에는 견고한 주철을 사용하는 중부하 구조용 프레임을 채택합니다. 이러한 기계적 강성은 작동 진동을 감쇠시키고 무거운 반경 방향 부하 하에서도 정확한 공극 동심원을 유지합니다.
효과적인 열 방출은 표준 IC411 냉각 분류를 준수하는 샤프트 장착형 냉각 팬과 결합된 외부 핀형 하우징 구조를 통해 달성됩니다. 냉각 리브는 주변 공기와의 표면적 접촉을 극대화하도록 정밀 가공되어 고정자 코어로부터의 급속한 열 방출을 촉진합니다. IP54 보호 등급과 결합된 이 포괄적인 씰링 및 냉각 매트릭스는 먼지와 물 튀김의 유입을 방지하여 까다로운 산업 환경에서 장기적인 신뢰성을 보장합니다.
VFD 호환성 및 플랜트 전반의 에너지 개조 통합
현대적인 산업용 자동화 전략은 다양한 제조 공정에서 유체 유량을 최적화하고 동적 속도 제어를 달성하기 위해 가변 주파수 드라이브에 점점 더 의존하고 있습니다. 인버터로 개조된 표준 모터는 종종 심각한 전압 오버슈트 스파이크, 고주파 공통 모드 전류, 그리고 샤프트 전압으로 인한 베어링 플루팅을 겪습니다. GYK 시리즈는 강화된 턴투턴 절연과 최적화된 전자기 호환성을 갖춘 VFD 대응 솔루션으로 설계되어, 현대식 펄스 폭 변조 인버터에 의해 생성되는 높은 dv/dt 가파른 파면을 견뎌냅니다.
이러한 영구자석 동기 전동기를 기존 플랜트 인프라에 통합하면 활성 전력 소비를 줄이고 시설 전체의 역률 지표를 개선하여 총소유비용을 즉각적으로 절감할 수 있습니다. 베이징 众平科技股份有限公司(Beijing Zhongping Technology)의 기술 전문가를 포함한 지역 엔지니어링 팀은 상세한 상호 참조 사이징 분석을 제공하고 안정적인 폐루프 벡터 제어 작동을 보장하기 위해 적절한 인버터 파라미터 프로파일을 일치시킴으로써 지역 제조 공장이 원활한 개조를 실행할 수 있도록 빈번히 지원합니다.
자주 묻는 질문 (FAQ)
1. GYK 영구자석 모터 시리즈의 표준 전압 및 주파수 정격은 무엇입니까?
표준 구성은 50 Hz 및 60 Hz 그리드 시스템과의 표준 주파수 호환성을 갖춘 3상 AC 네트워크에서 380 V로 작동합니다.
2. GYK 시리즈의 효율은 전통적인 비동기 유도 전동기와 비교하여 어떠합니까?
GYK 시리즈는 회전자 구리 손실을 제거하고 공극 자속 밀도 분포를 최적화하여 IE4 등급의 초고효율 성능을 달성합니다.
3. 설치 치수가 기존의 표준 유도 전동기 풋프린트와 호환됩니까?
예, GYK 시리즈는 표준 B3 및 B35 설치 치수로 제조되어 기계적 재설계 없이 표준 유도 전동기를 직접 교체(드롭인)할 수 있습니다.
4. 콤팩트한 사각 프레임 GYK112 모델의 주요 응용 분야 초점은 무엇입니까?
GYK112 모델은 스크루 공기 압축기 패키지의 고전력 밀도 요구 사항에 최적화된 콤팩트한 5.5 kW, 1500 rpm 사각 프레임 파생형으로 특별히 설계되었습니다.
5. 이 모터에 사용되는 절연 등급 및 온도 상승 파라미터는 무엇입니까?
이 시리즈는 연속 S1 듀티 사이클에서 장기적인 열적 내성을 보장하기 위해 보수적인 온도 상승 마진으로 설계된 Class F 절연 시스템을 활용합니다.
6. 모터 인클로저가 제공하는 보호 등급은 어느 수준입니까?
표준 기계식 인클로저는 IP54 보호 등급을 제공하여 표준 산업 방향에서의 먼지 축적 및 물 분사로부터 내부 부품을 보호합니다.
7. 이 영구자석 모터를 VFD 없이 라인에 직접 연결하여 작동할 수 있습니까?
GYK 시리즈는 인버터 구동 작동용으로 명시적으로 설계되었으며, 기동 동기화 및 속도 조절을 안전하게 관리하기 위해 호환되는 가변 주파수 드라이브가 필요합니다.
8. 교체용 모터 선택 또는 에너지 개조 계획을 위해 어떤 기술 지원을 받을 수 있습니까?
베이징 众平科技股份有限公司(Beijing Zhongping Technology)는 전문가 기술 지원을 제공하며, 플랜트 업그레이드를 위해 전문적인 상호 참조 사이징 지원, 엔지니어링 문서 및 지역 재고 조율을 제공합니다.
