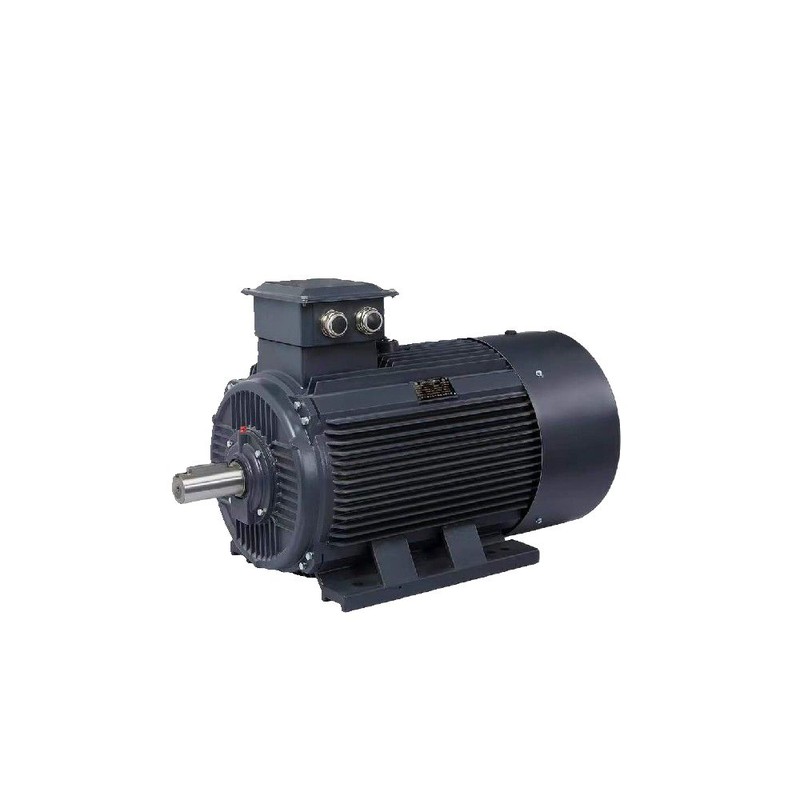

중중공업 응용 분야에 배치된 전통적인 유도 전동기는 고유의 회전자 전기적 손실과 부분 부하 시 급격한 효율 저하 문제를 겪고 있습니다. 프레임 사이즈 H132부터 H355까지 아우르는 GESHI CZM5 시리즈 초효율 영구자석 동기 전동기는 회전자 동손을 완전히 제거하여 이러한 효율 병목 현상을 해결합니다. Beijing Zhongping Technology는 엄격한 출하 전 품질 검사와 포괄적인 12개월 보증을 통해 까다로운 산업용 구동 장치에 안정적으로 통합될 수 있도록 100% 오리지널 로컬 재고로 이 제품을 공급합니다.
산업 시설은 모터 열 축적, 전력망 고조파 왜곡, 엄격한 에너지 효율 규정으로 인해 지속적인 운영 압박에 직면해 있습니다. 전통적인 비동기 전동기는 회전자 유도 전류에 의존하므로 상당한 열 소모를 발생시키고 부분 부하 주기 동안 역률 성능을 저하시킵니다. GESHI CZM5 시리즈는 희토류 영구자석 기술을 활용하여 동기 회전자 여자(excitation)를 구현함으로써 2차 슬립 손실을 없애고 IE5 에너지 효율 규정을 준수합니다. 벡터 제어 알고리즘을 사용하는 폐루프 가변 주파수 드라이브와 함께 작동하여, 이 모터들은 작동 온도를 억제하면서 넓은 속도 범위에 걸쳐 정밀한 토크 응답을 제공합니다.
기술 사양
정격 출력: 5.5 - 355 kW @ 400 VAC
프레임 사이즈: H132 - H355 @ 50 Hz
에너지 효율 등급: IE5 @ 정격 부하
동기 속도: 1000 rpm @ 6극
보호 등급: IP55 @ 표준 작동
절연 등급: F / H 등급 @ 온도 상승 한계
듀티 사이클: S1 연속 @ 주위 온도 40°C
역률: 0.95 cosφ @ 전부하
냉각 방식: IC411 IC416 @ 밀폐형 팬 냉각
장착 구성: B3 / B5 / B35 @ 플랜지 풋 디자인
시스템 통합 및 하드웨어 설정
적절한 전기적 및 기계적 통합은 동기 릴럭턴스 및 영구자석 시스템의 안정적인 장기 작동을 보장합니다. 단자함 연결에는 IP55 환경 무결성을 유지하기 위해 적절한 글랜드 압착이 포함된 차폐형 멀티코어 케이블이 필요합니다. 제어 신호 배선은 전자기 간섭 결합을 방지하기 위해 고주파 인버터 출력 위상과 공간적 분리를 유지해야 합니다. 시스템 접지는 그라운드 루프를 제거하고 엔코더나 리졸버 피드백 회로를 보호하기 위해 모터 프레임, 드라이브 섀시, 설비 접지 그리드 간의 저임피던스 본딩이 필요합니다.
신뢰성 및 환경 내구성
가혹한 산업 환경은 견고한 기계적 구조와 고급 열 소모 관리를 요구합니다. 주철 프레임 구조는 중기계의 특징인 높은 기계적 충격과 지속적인 진동 부하에 대해 구조적 강성을 제공합니다. F 또는 H 열 경계로 정격된 절연 시스템은 현대적인 펄스 폭 변조 인버터에 의해 생성되는 전압 스파이크에 저항합니다. 외부 냉각 팬은 리브형 냉각 표면 전체에 걸쳐 일관된 공기 흐름을 제공하여 국소적인 핫스팟을 방지하고 장기간의 작동 주기 동안 영구자석 자기 안정성을 유지합니다.
선택 가이드 및 대체 옵션
올바른 모터 구성을 선택하려면 부하 토크 프로파일, 주위 온도 범위, 인버터 반송파 주파수 기능을 분석해야 합니다. Beijing Zhongping Technology는 CZM5-132S-3-1000-T4와 같은 특수 변형 제품을 포함하여 H132부터 H355까지의 프레임 사이즈를 아우르는 포괄적인 엔지니어링 재고를 유지하고 있습니다. 기술 지원 팀은 시스템 통합 업체가 교차 참조 선택, 열 디레이팅 계산, 레거시 유도 설정에 대한 직접적인 치수 교체를 수행할 수 있도록 지원합니다.
자주 묻는 질문 (FAQ)
1. CZM5 시리즈의 납기와 재고 가용성은 어떻게 됩니까?
표준 프레임 사이즈 및 CZM5-132S-3-1000-T4와 같은 인기 있는 구성은 신속한 발송을 위해 로컬에 재고로 보유하고 있으며, 일반적인 배송은 24~48시간 이내에 처리됩니다.
2. 이 영구자석 동기 전동기에는 어떤 보증이 적용됩니까?
모든 유닛은 지정된 작동 조건에서의 자재 결함 및 작동 신뢰성을 보장하는 포괄적인 12개월 제조사 및 유통업체 보증을 받습니다.
3. CZM5 시리즈를 전력망에 직접 연결하여 바로 작동할 수 있습니까?
아니오, 이 영구자석 동기 전동기는 시동 동기화 및 주파수 변조를 관리하기 위해 벡터 제어가 가능한 전용 가변 주파수 드라이브가 필요합니다.
4. IE5 효율 등급은 지속적인 산업 운영에 어떤 영향을 미칩니까?
IE5 효율 등급은 전력 손실을 크게 줄여 연속 S1 듀티 사이클 동안 총 전력 소비를 낮추고 작동 열 생성을 감소시킵니다.
5. 자석이 없는 또는 영구자석 회전자 어셈블리에는 어떤 유지보수가 필요합니까?
회전자 디자인은 기계적 권선과 브러시를 제거하였으며, 예정된 설비 유지보수 기간 동안 정기적인 베어링 윤활 검사와 냉각 팬 청결도 검사만 필요합니다.
6. 표준 B3 풋 마운트 외에 대체 장착 구성을 사용할 수 있습니까?
예, 이 시리즈는 기존 기계적 설치 공간에 맞추기 위해 B5 플랜지 장착 및 B35 복합 풋-플랜지 구성을 포함한 여러 기계적 배치를 지원합니다.
7. 높은 역률은 설비 전기 인프라에 어떤 영향을 미치습니까?
1에 가까운 역률을 유지하면 무효 전력 소모가 줄어들어 변압기, 케이블, 개폐기의 열적 스트레스가 완화되는 동시에 전력 회사 역률 페널티를 피할 수 있습니다.
8. 모터 권선 내부에 내장된 특정 열 보호 장치는 무엇입니까?
표준 빌드에는 드라이브 컨트롤러를 통한 지속적인 온도 모니터링을 위해 고정자 권선에 직접 내장된 PTC 서미스터 또는 PT100 저항 온도 검출기가 포함되어 있습니다.
