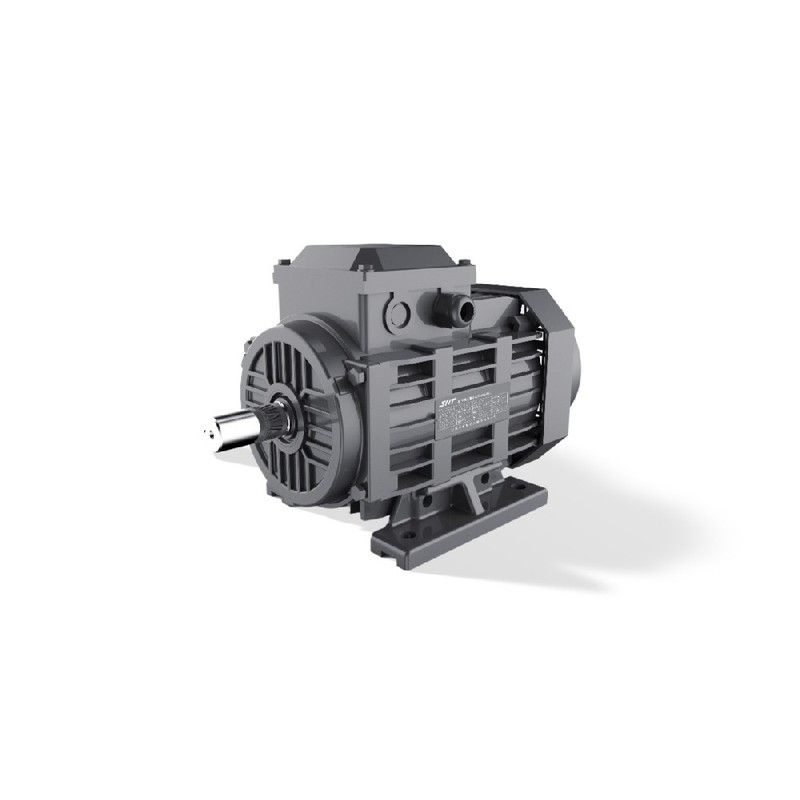

현대적인 자동화 자재 취급 및 경공업 기계 작업은 표준 유도 전동기가 가변 주파수 드라이브 하에서 감속 상태로 작동할 때 심각한 열적 과제에주로 직면합니다. 5 Hz에서 20 Hz 사이의 연속 저주파 작동은 전통적인 샤프트 장착형 냉각 팬의 공기 흐름 출력을 급격히 감소시켜, 결과적으로 빠른 권선 온도 상승 및 조기 열화(열적 손상)를 초래합니다. Geshi FTYP 시리즈 라인 스타트 영구 자석 동기 전동기는 H80에서 H160 프레임 전반에 걸쳐 라인 스타트 기능과 고밀도 영구 자석 회전자 구조를 결합하여 이러한 산업 효율성 병목 현상을 해결합니다.
인버터로 구동되는 전통적인 유도 전동기는 상당한 토크 리플과 향상된 고조파 철손을 경험하며, 이는 포장 라인 및 자동화 컨베이어 장비에서 정밀한 속도 제어를 복잡하게 만듭니다. Geshi FTYP 시리즈는 고급 전자기 설계 최적화를 활용하여 표준 비동기 전동기와 유사한 직입 기동 특성을 유지하면서 IE4 및 IE5 효율 등급을 제공합니다. 이 구조는 회전자 여자 손실을 제거하여 동등한 유도 전동기 프레임 대비 5%에서 10%의 효율 향상을 제공하는 동시에 1500 rpm, 1000 rpm, 750 rpm, 500 rpm의 속도 증분 전반에 걸쳐 안정적인 토크 출력을 유지합니다.
기술 사양
정격 전력: 0.55 kW @ 50 Hz
모델 지정: FTYP-80M1-4 @ 프레임 H80
극 수: 4극 @ 1500 rpm
효율 등급: IE4 @ 정격 부하
외함 보호: IP55 @ IEC 60034-5
냉각 방식: IC410 / IC416 @ 가변 속도
정격 전압: 380 V @ 3상
정격 주파수: 50 Hz @ 라인 전원
역률: 0.92 @ 전부하
주위 온도: -15°C - 40°C @ 고도 <= 1,000 m
절연 등급: F급 @ 155°C 온도 상승 한계
장착 구성: B3 / B5 / B14 @ 플랜지 및 베이스 옵션
출력 속도 범위: 500 rpm - 1500 rpm @ 다극 구성
프레임 크기 범위: H80 - H160 @ 주조 알루미늄 또는 철 하우징
시스템 통합 및 하드웨어 설정
H80에서 H160 프레임 전동기의 기계적 설치는 내부 베어링에 대한 반경방향 부하 응력을 방지하기 위해 정밀한 축 정렬과 커플링 공차 제어가 필요합니다. 기술자는 고동적 작업 중 진동 전달을 최소화하기 위해 베이스 장착형 B3 구성 또는 플랜지 장착형 B5 및 B14 변형을 견고한 구조적 기초 위에 고정해야 합니다. 전기 단자는 고주파 인버터 스위칭 펄스에 의해 생성되는 전자기 간섭을 억제하기 위해 EMC 규격 케이블 글랜드를 통해 라우팅된 차폐형 멀티 코어 케이블이 필요합니다.
주 단자함은 압착형 케이블 러그를 수용하여 3상 고정자 권선에 대한 저저항 연결을 보장합니다. 접지는 잠재적인 그라운드 루프를 제거하기 위해 지정된 프레임 접지 단자에 직접 고정된 전용 보호 접지 도체를 사용하여 산업 안전 표준을 준수해야 합니다. FTYP 시리즈를 가변 주파수 드라이브와 페어링할 때, 파라미터 구성은 영구 자석 동기 전동기 특성과 일치해야 하며, 벡터 제어 불안정성을 방지하기 위해 올바른 극 쌍, 정격 전류 및 전압 제한을 설정해야 합니다.
신뢰성 및 환경 내구성
경공업 자동화의 작동 환경은 종종 드라이브 부품을 공기 중 입자상 물질, 습기 및 화학 잔여물에 노출시킵니다. FTYP 시리즈는 IP55 침투 보호 등급을 특징으로 하며, 특수 축 밀봉(샤프트 씰)과 정밀 가공된 결합 표면을 활용하여 먼지와 물 분사의 고정자 캐비티 내부 침투를 방지합니다. 열 관리는 효과적인 방열을 촉진하는 최적화된 핀형 하우징 형상에 의존하여 연속 듀티 사이클 동안 권선 온도를 F급 열 임계값 내로 잘 유지합니다.
현대적인 펄스 폭 변조 인버터에 의해 생성되는 가파른 전압 상승 시간과 높은 dv/dt 스파이크를 견디기 위해, 고정자 권선에는 특수 마그넷 와이어와 다층 진공 압력 함침 절연이 통합되어 있습니다. 이 견고한 유전체 장벽은 턴 간 파괴 및 부분 방전 현상을 방지하여 작동 수명을 연장합니다. 정기 유지보수 절차에는 중부하 산업 일정 전반에 걸쳐 높은 평균 고장 간격(MTBF)을 보장하기 위해 단자 조임 상태 검사, 씰 무결성 확인, 베어링 진동 서명 모니터링이 포함됩니다.
선택 지침 및 대체 옵션
적절한 전동기 변형을 선택하려면 피구동 기계 내에서 요구되는 기계적 동력, 작동 속도 프로파일 및 사용 가능한 설치 공간에 대한 신중한 평가가 필요합니다. 기준 FTYP-80M1-4 유닛은 H80 프레임 내에서 1500 rpm으로 0.55 kW를 제공하므로 소형 컨베이어 및 경량 포지셔닝 작업에 매우 적합합니다. 응용 분야를 확장하는 엔지니어는 최대 H160까지 더 큰 프레임 크기를 선택할 수 있으며, 500 rpm까지 내려가는 다극 옵션과 함께 최대 15 kW에 달하는 전력 출력을 커버합니다.
기존의 고정 속도 또는 표준 인버터 구동 라인을 업그레이드할 때, 기술 팀은 영구 자석 동기 성능 곡선에 대해 토크 요구 사항과 열 사이클을 교차 참조해야 합니다. Beijing Zhongping Technology(베이징 众平科技股份有限公司)는 엔지니어가 교차 참조 선택, 용량 계산 및 로컬 재고 가용성을 지원하여 원활한 시스템 통합을 간소화하고 장비 가동 중지 시간을 최소화할 수 있도록 전담 기술 지원을 제공합니다.
자주 묻는 질문 (FAQ)
1. FTYP 시리즈와 표준 유도 전동기의 주요 작동 차이점은 무엇입니까?
FTYP 시리즈는 회전자 구조에 영구 자석을 활용하여, 유도 전동기와 같은 직입 기동이 가능하게 하는 동시에 영구적인 회전자 여자 손실 제로와 더 높은 전체 효율로 동기 속도에서 작동합니다.
2. FTYP-80M1-4 모델을 표준 고정 주파수 전력망에서 직접 작동할 수 있습니까?
예, 이 장치는 유틸리티 라인 전반에 걸쳐 직입 기동을 위해 설계되었으며 정상 상태 작동 중에 IE4 효율 수준을 달성합니다.
3. 이 장치에는 어떤 유지보수 정책 및 보증 적용 범위가 적용됩니까?
제품은 공인 유통 채널을 통해 관리되는 표준 제조업체 보증 및 선적 전 품질 검증 프로토콜을 지원받습니다.
4. IP55 외함 등급은 먼지가 많은 환경에서 전동기를 어떻게 보호합니까?
IP55 등급은 유해한 먼지 축적을 제한하고 모든 방향에서 저압 물 분사에 저항하여 내부 권선과 베어링을 보호합니다.
5. 인버터 유발 전압 스파이크를 처리하기 위해 어떤 절연 등급이 사용됩니까?
전동기는 높은 dv/dt 응력과 열 부하를 견디기 위해 특수 마그넷 와이어가 포함된 F급 절연 시스템을 채택합니다.
6. H80에서 H160 프레임 크기에 대해 여러 장착 구성을 사용할 수 있습니까?
예, 구성에는 다양한 기계적 레이아웃에 맞추기 위해 B3 베이스 장착, B5 플랜지 장착 및 B14 페이스 장착이 포함됩니다.
7. 표준 IE3 유닛에 비해 이러한 영구 자석 전동기의 전형적인 효율 향상은 무엇입니까?
부하 프로파일과 작동 속도에 따라 일반적으로 에너지 손실이 5%에서 10% 감소합니다.
8. 인버터와 함께 이 전동기를 사용할 때 드라이브 파라미터를 어떻게 구성해야 합니까?
인버터는 폐루프 또는 개루프 벡터 제어를 위해 정확한 전동기 정격 전류, 전압, 주파수 및 극 쌍을 입력하여 영구 자석 동기 전동기 모드로 설정해야 합니다.
