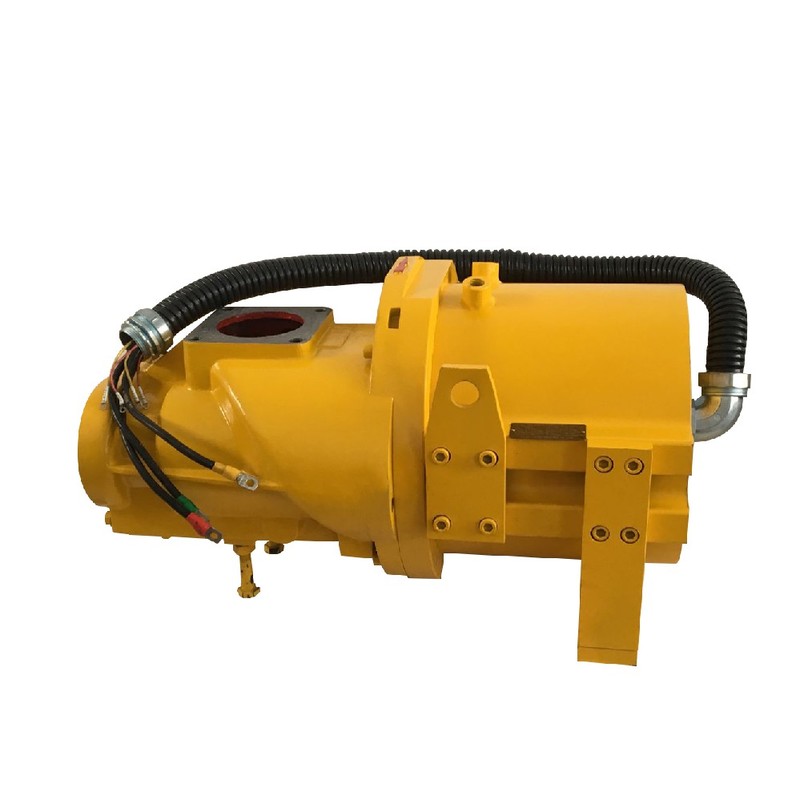

GESHI GTK 영구 자석 교류 동기식 모터는 산업용 스크류 압축기에 직결 구동 회전을 제공하여 기계적 동력 전달 손실을 없애줍니다. 이 TEFC 모터는 가변 부하 조건에서도 높은 작동 효율을 유지하며 전체적인 기계적 설치 공간을 줄여줍니다. 공장 운영자들은 연속 작동형 압축 공기 스테이션에서 이 유닛을 사용하여 벨트 미끄러짐을 없애고 장기적인 유지보수 비용을 절감합니다.
영구 자석 교류 동기식 모터 소개
산업용 압축 공기 시스템은 전통적인 유도 전동기 및 벨트 구동 방식의 동력 전달 어셈블리와 관련된 효율 저하 및 기계적 마모로 인해 어려움을 겪는 경우가 많습니다. 시설에서 변동하는 부하 조건에서 연속적인 공압 출력을 요구할 때 표준 모터는 성능 저하 및 열적 스트레스 증가를 겪게 됩니다. 이 일체형 유닛은 축 방향 샤프트 연결을 통해 압축기 에어엔드에 직접 결합된 영구 자석 교류 동기식 모터 설계를 활용하여 이러한 운영상의 문제를 해결합니다. 이 구성은 풀리, 벨트 및 외부 베어링과 같은 중간 구성 요소를 제거하여 기계적 동력 전달 슬립을 없애고 정렬 관련 가동 중지 시간을 줄입니다. H112에서 H280에 이르는 프레임 사이즈 내에서 380 V의 표준 전압으로 작동하며, 5.5 kW에서 90 kW에 이르는 다양한 전력 요구 사항을 수용합니다. 열 관리는 물 또는 오일 순환을 지원하는 액냉식 변형 모델과 독립형 축류 냉각 팬이 장착된 공냉식 버전의 두 가지 냉각 구성을 통해 처리됩니다. 회전자를 압축기 샤프트에 직접 통합함으로써 드라이브 아키텍처는 표준 산업용 듀티 사이클 전반에 걸쳐 높은 전력 밀도와 일관된 토크 전달을 달성합니다.
기술 사양
Power Rating: 5.5 kW - 90 kW @ 380 V
Frame Size: H112 - H280 @ 380 V
Rated Voltage: 380 V @ 50 Hz
Mounting Type: B3 @ Standard Foot Mount
Ingress Protection: IP54 @ IEC 60034-5
Insulation Class: Class F @ 155 °C Temperature Rise Limit
Efficiency Level: Grade-2 Efficiency @ Full Load
Cooling Method: Liquid-Cooled (Water/Oil) or Air-Cooled (TEFC) @ Ambient Operation
Drive Configuration: Axial Direct Drive @ Screw Compressor Integration
시스템 통합 및 하드웨어 설정
유닛을 기존 압축기 스키드에 통합하려면 전기 및 기계적 정렬 절차를 엄격히 준수해야 합니다. 이 모터는 B3 발판 장착 구성을 채택하고 있으며, 고토크 시동 단계에서 공진을 방지하기 위해 단단한 마운팅 플레이트에 단단히 볼트로 고정해야 합니다. 전기 공급 연결은 먼지와 습기 침투에 대한 IP54 보호 등급을 유지하기 위해 적절한 케이블 글랜드를 통과하는 차폐 전원 케이블을 사용해야 합니다. 모터 프레임의 적절한 접지는 전자기 간섭을 제거하고 미세 전류가 내부 회전자 자석이나 베어링 어셈블리를 손상시키는 것을 방지하기 위해 필수적입니다. 액냉식 변형 모델의 경우, 고정자 권선 내에서 열적 안정성을 보장하기 위해 시스템 시운전 전에 냉각수 유량과 유체 온도를 교정해야 합니다. 온도 센서 및 외부 모니터링 장치를 위한 제어 배선은 신호 무결성을 유지하기 위해 전용 금속 도관 또는 분리된 케이블 트레이를 사용하여 고전압 전력선에서 격리되어야 합니다.
신뢰성 및 환경 내구성
가혹한 산업 환경에서의 장기적인 작동 안정성은 견고한 열 및 기계적 보호 메커니즘에 달려 있습니다. 이 모터는 IP54 보호 등급을 달성하여 공기 중의 미립자 물질과 물보라로부터 내부 전기 부품을 보호합니다. Class F 절연재는 높은 내열성을 제공하여 고정자 권선이 유전체 강도의 저하 없이 높은 작동 온도를 견딜 수 있도록 합니다. 벨트와 외부 동력 전달 베어링을 제거하여 기계적 고장 지점을 줄이고, 연속 산업용 듀티 사이클 전반에서 평균 고장 간격(MTBF)을 연장합니다. 최적화된 액체 순환 또는 독립형 축류 팬 냉각을 통한 열 관리는 영구 자석 회전자 어셈블리 내의 국부적인 핫스팟을 방지합니다. 이러한 설계 특성은 중공업 제조 공장과 압축기실의 전형적인 주변 온도에서 일관된 성능을 보장합니다.
선택 지침 및 대체 옵션
적절한 모터 변형 모델을 선택하려면 호스트 스크류 압축기 응용 분야의 특정 냉각 인프라와 전력 수요를 평가해야 합니다. 폐쇄 루프 수계 또는 오일 냉각 회로가 있는 시설은 고밀도 방열을 위해 액냉식 버전을 배포할 수 있으며, 표준 주변 설치는 공냉식 TEFC 아키텍처의 이점을 누릴 수 있습니다. Beijing Zhongping Technology는 조달 팀이 상호 참조 선택을 할 수 있도록 기술 지원 및 엔지니어링 상담을 제공하며, 특정 프레임 사이즈와 정격 출력을 기존 장비 요구 사항에 일치시킵니다.
자주 묻는 질문
1. 이 모터 유닛의 표준 납품 일정 및 현지 재고 가용성은 어떻게 되나요?
Beijing Zhongping Technology는 신속한 이행을 보장하고 시설 가동 중지 시간을 최소화하기 위해 표준 정격 출력의 현지 재고를 유지합니다.
2. 제품 보증 조건과 RMA 교체 절차는 어떻게 되나요?
이 유닛들은 표준 12개월 제조 보증이 적용되며, 출하 전 품질 검증과 Beijing Zhongping Technology를 통한 간소화된 현지 교체 서비스를 지원받습니다.
3. 안전한 작동을 위한 전력 공급 사양 및 접지 요구 사항은 무엇인가요?
이 모터는 380 V의 정격 전압에서 작동하며, 미세 전류를 방출하고 전기 노이즈 간섭을 방지하기 위해 주 섀시에 대한 안전한 구조적 접지가 필요합니다.
4. 고주위 온도 작동 환경에서는 어떤 냉각 방법을 선택해야 하나요?
주변 온도가 높거나 환기 공간이 제한된 환경에는 물 또는 오일 순환을 사용하는 액냉식 변형 모델을 권장합니다.
5. TEFC 공냉식 모터 변형 모델에는 어떤 유지보수 점검이 필요한가요?
방해받지 않는 공기 흐름을 유지하고 열 축적을 방지하기 위해 독립형 축류 냉각 팬의 주기적인 검사와 냉각 핀 청소가 필요합니다.
6. 축 방향 직결 구동 메커니즘은 정기적인 기계적 유지보수에 어떤 영향을 미치나요?
벨트와 동력 전달 풀리가 없기 때문에 주기적인 벨트 장력 조절의 필요성이 사라지고 베어링 교체 빈도가 줄어듭니다.
7. 모터 인클로저는 환경 오염 물질에 대해 어떤 침투 보호 등급을 제공하나요?
이 유닛은 IP54 보호 등급을 특징으로 하여 일반적인 산업 작동 중 유해한 먼지 축적과 물 튀김을 방지합니다.
8. 이 동기식 모터를 표준 가변 주파수 드라이브와 통합할 수 있나요?
이 모터 디자인은 지정된 전력 범위 전체에서 영구 자석 동기식 기계를 구동할 수 있는 표준 벡터 제어 드라이브와 완전히 호환됩니다.
