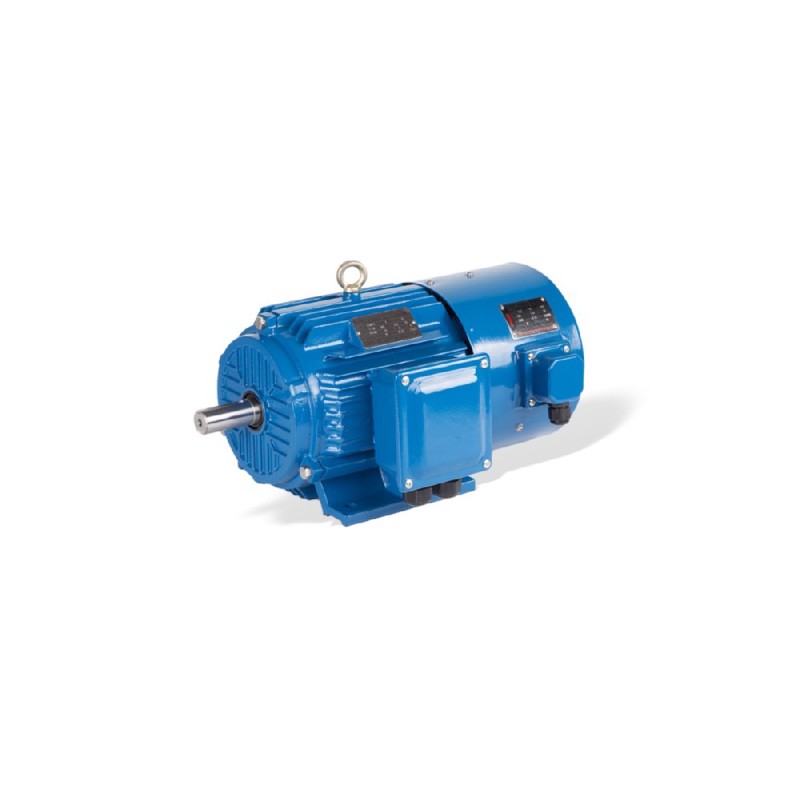

GESHI YVF2 인버터 전용 모터는 산업 기계 전반의 가변 주파수 드라이브 작동을 위해 특별히 설계된 3상 비동기 교류기입니다. 과열 없이 가변 속도를 처리하도록 설계되어 가변 토크 부하에 안정적인 회전 출력을 제공합니다. 엔지니어가 열평형을 유지하면서 엄격한 듀티 사이클 하에서 지속적인 속도 조절이 필요할 때, 이 모터는 신뢰할 수 있는 전기기계적 변환을 제공합니다. 산업 제어 아키텍처의 드라이브 및 구동 레이어 내에 엄격하게 배치되어 주파수 변환기의 신호 출력을 물리적 기계적 움직임으로 연결합니다.
산업 자동화 엔지니어는 표준 정속 유도 전동기가 정격 주파수 미만으로 작동할 때 열화, 심한 진동 또는 절연 파고를 겪는 문제주에주에 직면합니다. 펄스 폭 변조 주파수 변환기가 고조파 전류를 고정자 권선에 주입함에 따라 기존 모터는 가속화된 노화 및 토크 리플을 겪습니다. 이 가변 주파수 드라이브 호환 모터는 특수 전자기 설계 및 강제 환기 구조를 통합하여 이러한 전기적 및 열적 한계를 해결합니다. 기존 드라이브가 저속 토크 요구 사항을 유지하지 못하는 자동화된 생산 라인에서 정밀한 모션 제어를 가능하게 합니다.
기술 사양
정격 출력: 0.55 kW - 315 kW @ 50 Hz
프레임 크기: H80 - H355 @ 표준 IEC
주파수 범위: 5 Hz - 50 Hz @ 정토크
주파수 범위: 50 Hz - 100 Hz @ 정출력
마운팅 타입: B3 / B5 / B35 @ IEC 표준
절연 등급: Class F @ 155 °C
보호 등급: IP54 @ 표준 조건
옵션 보호: IP55 / IP56 / IP66 @ 맞춤 요청
냉각 방식: IC416 @ 독립형 축류 팬
권선 전압: 380 V @ 50 Hz
시스템 통합 및 하드웨어 설정
적절한 전기 설치를 위해서는 차폐된 대칭 구조의 전력 케이블을 사용하여 모터 전원 리드를 펄스 폭 변조 주파수 변환기의 출력 단자에 직접 연결해야 합니다. 고주파 전자기 간섭을 억제하기 위해 케이블의 금속 외장 또는 전체 차폐는 360도 EMC 케이블 글랜드를 사용하여 전도성 백플레이트 또는 접지 단자에 단단히 종단되어야 합니다. 모터 하우징의 프레임 접지 단자는 루프를 제거하고 표류 커패시턴스 전류로부터 보호하기 위해 저임피던스 구리 도체를 사용하여 메인 제어 캐비닛 접지 버스에 본딩되어야 합니다. 제어 및 피드백 루프의 경우, 신호 케이블을 고전압 전력 도체와 물리적 거리를 두고 배치하십시오. 독립형 축류 팬은 주 회전 속도와 관계없이 지속적인 방열을 보장하기 위해 전용 모터 보호 회로 차단기를 통해 라우팅되는 별도의 단상 또는 3상 보조 전원이 필요합니다.
신뢰성 및 환경 내구성
내부 고정자 권선은 고속 스위칭 절연 게이트 바이폴라 트랜지스터 인버터에 의해 생성되는 심각한 전압 스파이크를 견딜 수 있도록 고등급 무용제 수지를 사용한 진공 압력 함침 처리됩니다. 기계적 구조 부품은 가속 및 감속 사이클 동안 고조파 진동을 억제하고 음향 소음을 최소화하도록 설계된 주철 프레임을 활용합니다. 표준 IP54 침투 보호는 내부 전기 부품을 먼지 축적 및 물방울로부터 보호하며, 세척 또는 부식성 환경을 위해 옵션인 IP55, IP56 또는 IP66 구성을 사용할 수 있습니다. 고정자 슬롯 내에 내장된 열 센서는 권선 온도를 지속적으로 모니터링하여 저항 신호를 PLC 또는 드라이브 트립 회로로 전송하여 열 과부하를 방지합니다. 이 견고한 구조는 산업용 공정 플랜트 내에서 작동할 때 평균 고장 간격(MTBF)을 연장합니다.
선택 지침 및 대체 옵션
적절한 드라이브 모터를 선택하려면 부하 토크 프로파일, 속도 조절비 및 주변 작동 온도를 평가해야 합니다. 더 높은 기준 보호가 필요한 응용 분야의 경우 IP55 또는 IP66 등급의 프레임 변형을 지정할 수 있습니다. 프로젝트 요구 사항에 동일한 제품군 내에서 대체 물리적 치수나 고유한 전력 등급이 필요한 경우, 엔지니어는 컴팩트한 H80 프레임 또는 고중량 H355 변형과 같은 인접 모델을 평가할 수 있습니다. 北京众平科技股份有限公司은 자동화 엔지니어가 정확한 상호 참조 선택 및 직접 교체 계획을 세울 수 있도록 현지 기술 지원 채널 및 재고 예비분을 유지 관리합니다.
자주 묻는 질문 (FAQ)
1. 긴급 주문에 대한 현재 현지 재고 가용성 및 예상 납품 일정은 어떻게 되나요?
北京众平科技股份有限公司은 표준 프레임 크기에 대한 지역 인벤토리를 유지 관리하여 장비 가동 중단 시간을 최소화하기 위해 표준 영업일 내에 신속한 발송을 가능하게 합니다.
2. 제품 보증 조건 및 RMA 반품 절차는 어떻게 되나요?
모든 유닛은 재료 결함을 다루는 12개월 제조업체 보증의 지원을 받으며, 北京众平科技股份有限公司의 사전 선적 품질 검증 및 간소화된 반품 처리를 통해 지원됩니다.
3. 이 모터의 전력 공급 사양 및 접지 요구 사항은 무엇입니까?
이 모터는 380 V의 표준 3상 산업용 교류 전원에서 작동하며, 고주파 누설 전류를 소산하기 위해 프레임 단자를 통한 전용 접지가 필요합니다.
4. 어떤 통신 프로토콜 및 제어 인터페이스가 이 드라이브 설정과 호환됩니까?
이 모터는 독점 통신 버스 없이 표준 벡터 또는 스칼라 제어 알고리즘을 활용하는 표준 펄스 폭 변조 주파수 변환기와 직접 인터페이스합니다.
5. 연속 작동 중에 적용되는 환경 보호 등급 및 열 제한은 무엇입니까?
이 유닛은 표준으로 IP54 등급, 최대 155 °C 정격의 Class F 절연, 그리고 안전한 작동 온도를 유지하기 위한 독립형 축류 팬을 특징으로 합니다.
6. 사용 가능한 기계적 마운팅 구성 및 치수 공차는 무엇입니까?
이 모터는 표준 국제 전기 기술 위원회 프레임 치수를 준수하는 B3 풋 마운팅, B5 플랜지 마운팅 및 B35 결합 구성을 지원합니다.
7. 최적의 작동 수명을 보장하기 위해 권장되는 정기 유지 관리 점검은 무엇입니까?
유지 관리 기술자는 단자함 연결을 주기적으로 검사하고, 권선 절연 저항을 측정하며, 독립형 냉각 팬 어셈블리의 방해받지 않는 공기 흐름을 확인해야 합니다.
8. 엔지니어는 특정 부하에 적합한 프레임 크기 및 주파수 범위를 어떻게 선택해야 합니까?
5 Hz ~ 50 Hz 정토크 대역 내에서 필요한 연속 토크를 일치시키고 구동되는 기계적 부하 프로파일에 따라 최대 100 Hz까지의 전력 가용성을 확인하십시오.
