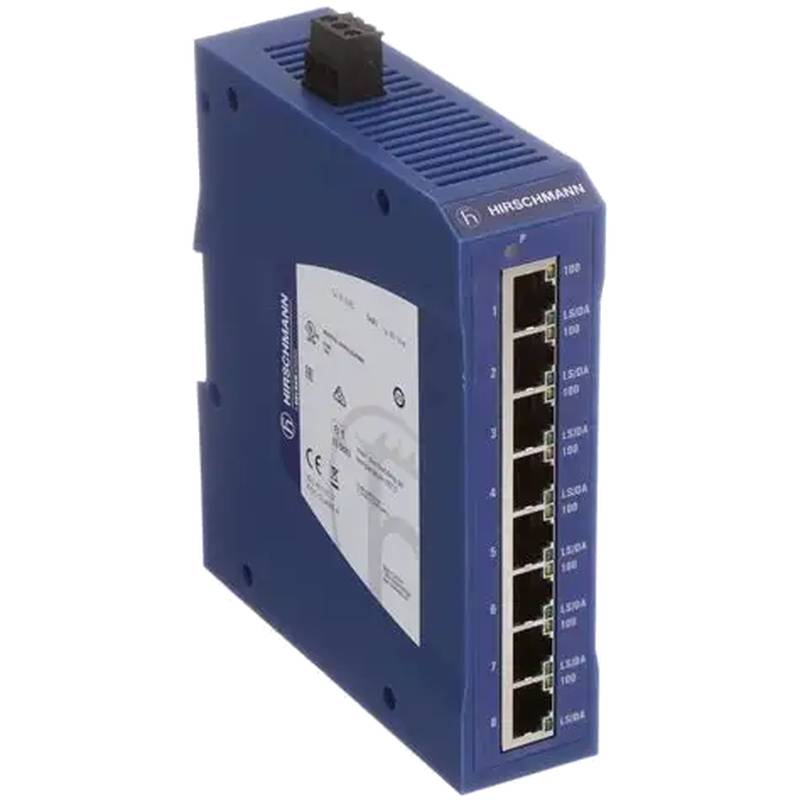

Hirschmann SPIDER II 8TX 산업용 8 포트 이더넷 DIN 레일 스위치

Hirschmann SPIDER II 8TX는 표준 상업용 네트워킹 장비가 실패하는 조건에서 특별히 작동하도록 설계된 신뢰할 수 있고 강화된 산업용 이더넷 스위치의 고전적인 예입니다.이 8 포트, 관리되지 않는 DIN 레일 스위치는 단순성과 내구성을 위해 설계되었으며, 중요한 산업 자동화, 제어 및 모니터링 시스템을 위한 플러그 앤 플레이 연결 솔루션을 제공합니다.그것은 광범위한 운영 전압 범위, 고밀도 캐비고고트 설치를 위한 컴팩트 형태 요소 및 전기 방해에 대한 상당한 면역성을 가진 견고한 디자인을 활용하여 제조 공장, 프로세스 제어 환경 및 기타 도전적인 설정에서 탄력있는 네트워크 인프라를 구축하는 기본 구성 요소입니다.이 특정 모델은 종료 상태에 도달했으며 더 이상 제조되지 않지만, 디자인 철학과 해결하는 요구는 매우 관련되어 있으며 현대 후계자들은 견고한 성능의 유산을 계속합니다.

1.Product 개요 및 핵심 기술 프로파일

SPIDER II 8TX는 8개의 10/100BASE-TX 구리 포트를 RJ45 연결기로 제공하는 관리되지 않은 고정 구성 스위치입니다.주요 역할은 소규모 또는 분산 산업 네트워크의 척추를 형성하고 PLC, HMI, 센서 및 드라이브를 원활하게 연결하는 것입니다.관리되지 않는 스위치로서 설치시 즉각적인 네트워크 확장을 제공하는 구성이 필요하지 않습니다.장치는 안전하고 쉬운 배선을 위한 산업 환경에서 공통적인 특징인 플러그 가능한 3 핑 터미널 블록을 통해 연결되는 18에서 32 VDC 입력으로 전원을 제공됩니다. 스위치는 모든 항구에 저장 및 전달 스위치 모드, 자동 협상 및 자동 극성 탐지로 특징을 갖추고 있으며, 문제가 없는 통합 및 작동을 보장합니다.

주의해야 할 중요한 기술적 측면은 제품의 상태입니다.Hirschmann SPIDER II 8TX는 공식적으로 오래된 것으로 나열되어 생산을 중단했습니다.이 정보는 새로운 설치를 계획하는 시스템 설계자와 통합자에게 매우 중요합니다.이러한 프로젝트의 경우, SPIDER-SL-20-08T1999999SY9HHH라는 직접 후속 모델은 비슷한 형태로 비교 또는 향상된 기능을 제공하는 현대적인 대체로 추천됩니다.

2.In-깊이 기술 사양 및 환경 등급

이 산업용 이더넷 스위치의 성능은 산업용 의무에 적합한 일련의 사양에 의해 정의됩니다.그것은 0°C에서 60°C의 온도 범위 내에서 신뢰할 수 있게 작동하여 냉각한 제어 실과 더 뜨거운 공장 바닥 환경에서 기능을 보장합니다.인클로저는 도구와 철사와의 접촉에 대해 보호를 제공하고 직경이 2.5mm 이상의 고체 외국 물체에 대해 보호를 제공하는 IP30을 등급합니다.

전자기 호환성은 설계의 기초입니다.스위치는 정전방전 (EN 61000-4-2), 전자기장 (EN 61000-4-3) 및 빠른 일시적인 폭발 (EN 61000-4-4)에 대한 표준을 준수하여 산업 환경에서 발견되는 전형적인 전기 소음을 저항하기 위해 구축되었습니다.이러한 견고한 EMC 성능은 변수 주파수 드라이브, 중형 기계 및 기타 방해 원인의 존재에서 네트워크 안정성과 데이터 무결성을 보장합니다.장치는 또한 인상적인 계산된 실패 사이 평균 시간 (MTBF)을 자랑하고 있으며, 최소한의 중단 시간으로 장기적이고 지속적인 작동을 위한 설계를 강조합니다.

3.Design 특징과 건설 철학

SPIDER II 8TX의 물리적 및 기능적 설계는 DIN 레일 스위치로서의 목적을 증명합니다.그것의 컴팩트하고 컴컴컴컴팩트하고 컴컴팩트한 통통제 캐비넷 내의 표준 DIN 레일 내의 표준 DIN 레일에 효율적인 설치를 위해 특별히 형성되어 있으므로 PLC, 모터 드라이브 및 회로 차단기와 같은 다른 자동화 부품과 함께 설치할 수 있습니다.이 디자인은 종종 종종종 이 공중한 산업 이 이 공간 활용을 극대화합니다.

건설은 내구성을 우선순위로 합니다.견고한 금속 또는 고급 알루미늄 합금 주택의 사용은 이러한 장치에서 일반적이며 충격, 진동 및 부식에 대한 저항을 제공합니다.전원 및 포트 링크/활동에 대한 LED 상태 표시기의 포함은 즉시 진단을 제공하여 네트워크 연결 문제를 빠르게 해결할 수 있습니다.DIN 레일 스위치 디자인은 팬 없는 작동과 결합하여 유지 보수 없고 매우 신뢰할 수 있는 네트워크 노드를 제공하여 산업 공정의 배경에서 수년 동안 작동할 수 있습니다.

4.Primary 응용 분야 및 산업 솔루션

Hirschmann SPIDER II 8TX의 플러그 앤 플레이 성격과 견고성은 여러 분야에서 다양한 솔루션으로 만들었습니다.공장 자동화에서는 작은 기계 수준의 네트워크를 만드는 데 완벽하게 적합하며, 단일 장비에 있는 모든 장치를 더 넓은 공장 네트워크로 연결합니다. 물 처리 또는 화학 공장에있는 것과 같은 공정 제어 응용 프로그램에서는 방해에 대한 면역성이 모니터링 및 제어 루프를 위한 안정적인 통신을 보장합니다.

이 산업용 이더넷 스위치는 중산업에서도 강력한 발자리를 찾았습니다.엄격한 표준을 준수하므로 풍력 발전, 선박의 해상 시스템 및 철도 운송에서 사용할 수 있습니다.이러한 응용 프로그램에서 스위치의 진동, 광범위한 온도 변화 및 불안정한 전원 공급을 처리하는 능력은 가장 중요합니다.그것은 현대 산업 운영에 중요한 분산되고 탄력있는 네트워크 아키텍처를 만드는 기본적인 빌딩 블록으로 작동합니다.

5.Operational 이점 및 비교적 가치 제안

SPIDER II 8TX의 주요 장점은 기본적인 산업용 네트워킹 작업에 대한 단순성, 견고성 및 비용 효율성입니다.관리되지 않는 성격은 배포에 대한 전문 IT 지식의 필요성을 제거하여 시작 시간과 복잡성을 크게 줄입니다.높은 MTBF와 견고한 환경 사양은 계획되지 않은 중단 시간과 유지 보수 요구를 최소화함으로써 총 소유 비용을 낮추는 데 직접적으로 기여합니다.

이전 스파이더 8TX와 비교할 때 "II" 시리즈는 일반적으로 구성 요소 품질의 진화와 가능성이 높은 성능 특성을 나타냅니다.더 광범위하게, Hirschmann 포트폴리오 내에서, SPIDER II 시리즈는 경제적이고 매우 신뢰할 수 있는 비 관리 옵션으로 위치하고 있으며, 더욱 기능이 풍부한 RS2 시리즈 아래에 앉아 있으며, 冗余 전력 입력과 포함적인 오류 신호와 같은 고급 기능을 제공합니다.고급 네트워크 관리 기능이 없는 기본적이고 신뢰할 수 있는 연결성을 필요로 하는 사용자에게 SPIDER II 8TX는 성능과 가치의 최적의 균형을 제공했습니다.

확장된 관점: 산업 네트워크에서 관리되지 않는 스위치의 역할

SPIDER II 8TX와 같은 장치의 전략적 배치를 더 넓은 산업 네트워크 계층 내에서 이해하는 것은 적절한 시스템 설계의 열쇠입니다.

산업 네트워크 스위치의 1.The 계층

산업 네트워크 스위치는 각각 특별한 목적을 제공하는 관리되는, 가량히 관리되는 및 관리되지 않는 유형으로 광범위하게 분류될 수 있습니다.SPIDER II 8TX와 같은 관리되지 않는 스위치는 가장 간단한 형태입니다. 그들은 교통 우선순위, VLAN 또는 기본 링크 LED를 넘어 진단을 위한 사용자 구성 가능한 옵션없이 자율적으로 작동합니다.그들은 네트워크 "가장자리"에 이상적이며, 주요 요구 사항은 여러 엔드 디바이스를 업링크에 연결하는 것입니다.

관리된 스위치는 네트워크 트래픽에 대한 완전한 통제를 제공하여 엔지니어가 네트워크 트래픽을 세그먼트하기 위해 VLAN을 구성하고 중요한 데이터를 우선순위로 설정하기 위해 서비스 품질 (QoS)을 설정하고 네트워크 冗余를 위해 Rapid Spanning Tree Protocol (RSTP)와 같은 프로토콜을 활용할 수 있습니다.간단하게 관리되는 스위치는 중간 지구를 제공하며, 기본 VLAN 및 포트 설정을 위한 간단한 웹 기반 구성과 같은 관리 기능의 하위 집합을 제공합니다.

선택 통찰력: 선택은 애플리케이션의 중요성과 복잡성에 따라 달라집니다.관리되지 않는 DIN 레일 스위치는 네트워크 세그먼트가 필요하지 않는 단일 기계 셀에 완벽합니다.관리 스위치는 트래픽 제어, 冗余 및 보안이 중요한 시설 전반 백본 네트워크에 필요합니다.

2.중요한 구현 및 설치 고려 사항

산업용 스위치를 성공적으로 배포하는 것은 케이블을 연결하는 것 이상을 포함합니다.적절한 전력 공급은 매우 중요합니다.18-32 VDC 입력은 안정적이고 깨끗한 산업 등급 전원 공급에서 공급되어야 하며, 작동을 방해할 수 있는 전압 스파이크와 소음을 피해야합니다.높은 전자기 방해를 가진 지역에 있는 설치를 위해, 보호된 이더넷 케이블 (SF/UTP 또는 S/FTP)을 사용하고 보호가 양쪽 끝에 적절히 접지되는 것을 보장하는 것은 신호 무결성을 유지하기 위해 매우 권장됩니다.

SPIDER II 8TX 자체는 관리되지 않지만 네트워크에 배치하는 것을 신중하게 고려해야합니다.일반적으로 액세스 레이어에서 비중요한 장치를 연결하는 데 사용되어야 하며 관리된 업링크 스위치에 연결되어야 합니다.이를 통해 관리된 스위치가 네트워크 전반 제어 및 모니터링 작업을 처리할 수 있습니다.또한, 물리적 설치는 열 분산을 위한 스위치 주위에 적절한 공간을 보장해야합니다, 비록 팬이 없지만, 과열을 방지하고 장기 신뢰성을 보장합니다.

자주 묻는 질문(FAQ)

산업용 이더넷 스위치와 상업용 사무실 스위치의 주요 차이점은 무엇입니까?

Hirschmann SPIDER II 8TX와 같은 산업용 이더넷 스위치는 거친 환경을 위해 구축됩니다.그들은 견고한 금속 하우징, 더 넓은 작동 온도 범위 (예를 들어, 0°C에서 60°C), 진동 및 전기 소음에 대한 더 높은 면역을 특징으로 하고 종종 제어 패널에 쉽게 통합하기 위해 DIN 레일 설치를 사용합니다.상업용 스위치는 사무실의 안정적이고 기후 제어 환경을 위해 설계되어 있으며 이러한 견고한 특징이 없습니다.

이 스위치는 반지 네트워크 토폴로지에서 冗余를 위해 사용할 수 있습니까?

아니요, 관리되지 않는 스위치인 SPIDER II 8TX는 링 복구 프로토콜이나 RSTP와 같은 네트워크 冗余 프로토콜을 지원하지 않습니다.반지 토폴로지에서, 그것은 방송 폭풍을 만들고 네트워크를 떨어뜨릴 것입니다. 冗余 반지 네트워크의 경우, 관련 반지 프로토콜을 지원하는 특별히 설계된 관리 스위치가 필요합니다.

중단된 SPIDER II 8TX를 교체해야 할 경우 어떻게 해야 합니까?

Hirschmann 및 기타 산업 통신 제조업체는 현대적인 대체로 활동하는 적극적인 제품 라인을 가지고 있습니다.예를 들어, SPIDER-SL-20-08T1999999SY9HHH는 직접적인 대안으로 나열되어 있습니다.Hirschmann 유통업체 또는 기술 판매 엔지니어와 상담하여 애플리케이션의 기술 및 환경 요구 사항에 맞는 가장 최신 모델을 선택하는 것이 좋습니다.

작동 전압 범위 (18-32 VDC)가 산업 환경에 중요한 이유는 무엇입니까?

산업 시설은 종종 제어 시스템의 표준으로 24VDC를 사용합니다.광범위한 입력 전압 범위는 스위치가 장치의 DC 전원 공급 장치의 변동과 감소를 잘못 작동하거나 재설정하지 않도록 허용할 수 있도록 보장합니다.이 허용은 대형 모터 또는 기타 유도적 부하의 시작과 같은 일반적인 이벤트 동안 네트워크 가동 시간을 유지하는 데 매우 중요합니다.

'자동 교차'기능은 표준 이더넷 케이블을 사용할 수 있음을 의미합니까?

예, 모든 항구에 있는 자동 교차 (또는 자동 MDI/MDI-X) 기능은 스위치가 직선 또는 교차 케이블을 사용하고 있는지 자동으로 감지하고 따라서 조정한다는 것을 의미합니다.이것은 특정 케이블 유형의 필요성을 제거하고 설치를 간소화합니다. 모든 연결에 대해 표준 직선 이더넷 케이블을 사용할 수 있기 때문에, 엔드 디바이스나 다른 스위치로.
