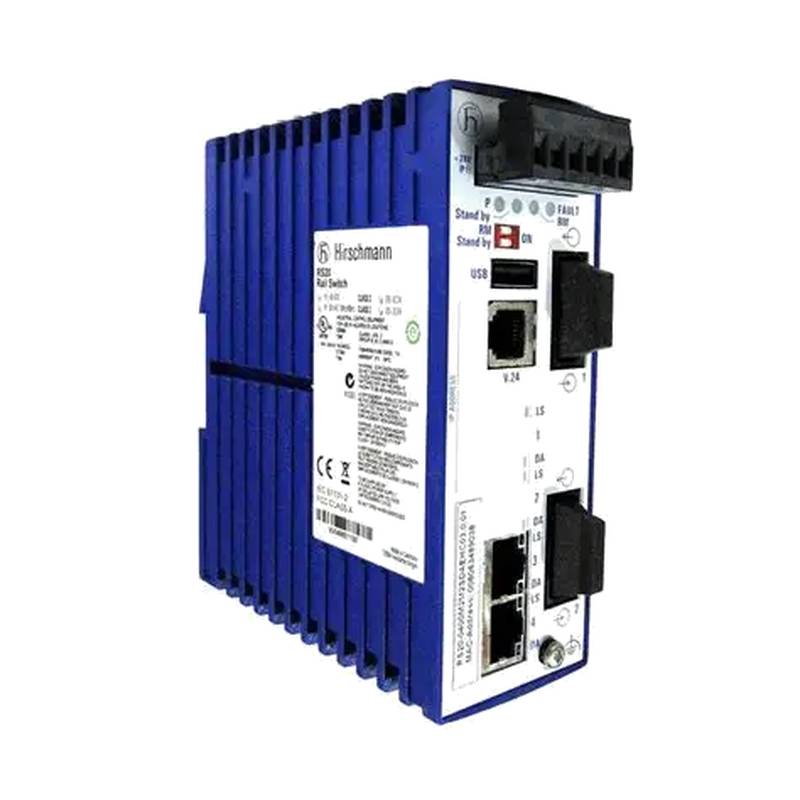

8 항구 관리된 산업 이더넷 스위치, Hirschmann RS20-0800M2M2SDAEHC

Hirschmann RS20-0800M2M2SDAEHC는 산업 네트워킹 분야에서 신뢰성과 유연성의 모범입니다.이 장치는 거친 환경에서 견고한 연결성과 고급 네트워크 제어를 제공하기 위해 설계된 완전한 관리 이더넷 스위치입니다.8 포트 산업 스위치로서, 그것은 6개의 10/100BASE-TX RJ45 포트와 2개의 100BASE-FX 멀티 모드 SC 광섬유 포트의 특정 구성을 제공하여 혼합 미디어 네트워크 토폴로지에 대한 다양한 솔루션을 제공합니다.DIN 레일 설치를 위해 설계되어 팬리스, 컴팩트 금속 하우징을 특징으로 하는 이 스위치는 온도 변동, 진동 및 전자기 간단이 일반적인 설정에서 지속적인 작동을 보장하기 위해 구축됩니다.고급 冗余 프로토콜, 포괄적인 보안 기능 및 정교한 서비스 품질 (QoS) 메커니즘을 포함한 향상된 레이어 2 소프트웨어 스위트는 탄력적이고 효율적인 산업 자동화, 전력 유틸리티 및 운송 네트워크를 만드는 데 필수적인 구성 요소로 만듭니다.

1.Product 개요 및 핵심 위치

RS20-0800M2M2SDAEHC는 모듈성과 견고성으로 유명한 빠른 이더넷 스위치 라인 Hirschmann RS20 시리즈에 속합니다.이 특정 모델은 구리와 섬유 연결이 합류해야 하는 산업 제어 시스템의 가장자리에 배포되는 중요한 통신 노드로서 작동하도록 설계되었습니다. 관리되는 이더넷 스위치로서의 정체성은 그 가치 제안의 중심이며, 네트워크 관리자에게 트래픽에 대한 깊은 가시성, 데이터 흐름에 대한 세부적인 제어 및 자기 치유 네트워크 아키텍처를 구축하는 데 필요한 도구를 제공함으로써 관리되지 않 "향상된" 소프트웨어 버전은 기본적인 스위치를 넘어 복잡한 네트워크 토폴로지와 현대 산업 사물 인터넷 (IIoT) 애플리케이션에 중요한 운영 정책을 지원하는 풍부한 기능 세트를 의미합니다.

2.Detailed 기술 사양 및 성능 데이터

이 8 포트 산업 스위치의 정확한 기능을 이해하는 것은 적절한 응용 프로그램의 열쇠입니다.총 8개의 포트는 서로 다른 연결 요구를 충족시키기 위해 두 개의 서로 다른 그룹으로 구성되어 있습니다.6개의 RJ45 구리 포트는 PLC, HMI 및 모터 드라이브와 같은 장치에 유연한 연결을 가능하게 하는 10/100BASE-TX 표준을 지원합니다.두 개의 고정 100BASE-FX 멀티 모드 SC 섬유 광학 포트는 장거리 연결을 위한 신뢰할 수 있는 척추를 제공하며, 제어 캐비제제제제트 또는 공장 바닥에 걸쳐 제어 캐비넷 또는 연결에 중요한 전기 소음에 대한 우수한 면역력을 제공합니다.

이 스위치의 운영 탄력은 MIL-HDBK-217F 표준에 따라 계산된 53.4 년의 인상적인 실패 사이 평균 시간 (MTBF)으로 양화되어 있으며, 임무 중요한 인프라에 대한 특별한 신뢰성을 강조합니다.전기적으로, 스위치는 9.6에서 60 VDC 또는 18에서 30 VAC의 입력 전력의 광범위를 받아들이고, 여러 가지 산업 전력 시스템과 호환되도록 설계되어 있습니다.에너지 효율성은 약 7.7 와트의 비교적 낮은 전력 소비에 반영되며, 팬 없는 디자인은 일반적인 기계적 장애점을 제거함으로써 조용한 작동과 높은 신뢰성에 기여합니다.스위치는 0°C에서 +60°C의 온도 범위에서 작동하도록 설계되어 있으며, 대부분의 산업 환경에서 안정적인 성능을 보장합니다.

주요 특징과 기능의 3.In-Depth 분석

고급 소프트웨어 및 네트워크 관리 기능

RS20-0800M2M2SDAEHC의 "향상된" 소프트웨어 패키지는 정교한 관리 이더넷 스위치로서의 잠재력을 진정으로 unlocks 하는 것입니다.그것은 다양한 고가용성 프로토콜, 특히 HIPER-Ring 프로토콜을 지원하며, 링크 실패 후 200 밀리초 미만의 네트워크 복구 시간을 달성할 수 있습니다.이것은 자동화된 생산 라인의 가동 시간을 유지하는 데 매우 중요합니다.반지 프로토콜 외에도 루프-프리와 복잡한 네트워크 토폴로지를 만드는 Rapid Spanning Tree Protocol (RSTP) 및 Multiple Spanning Tree Protocol (MSTP)를 지원합니다.

보안을 위해 스위치는 MAC 및 IP 주소를 기반으로 하는 포트 보안을 포함한 기능을 제공하여 무단 장치가 네트워크에 액세스할 수 없도록 방지합니다. 안전한 네트워크 관리를 위한 SNMP v3, 암호화된 명령줄 인터페이스 액세스를 위한 SSH 및 포트 기반 네트워크 액세스 제어를 위한 IEEE 802.1X를 지원하여 인증된 장치만 네트워크에서 통신할 수 있도록 보장합니다. 또한 서비스 품질 (QoS) 기능은 IEEE 802.1D / p 및 Diff-Serv를 기반으로 트래픽 우선순위를 지원하여 시간 중요한 제어 데이터가 높은 네트워

견고한 하드웨어 및 물리적 디자인

하드웨어는 산업 생활의 엄격성을 위해 만들어졌습니다.주택은 산업 제어 패널의 표준인 DIN 레일 설치를 위해 설계된 견고한 금속 또는 플라스틱 케이스입니다.이 컴팩트한 형태는 충격과 진동에 대한 우수한 저항력을 제공하면서 귀중한 공간을 절약합니다.구리와 섬유 포트를 하나의 통합 단위에 포함함함으로써 짧은 연결을 위한 구리의 비용 효율성을 활용하는 하이브리드 네트워크를 구축할 수 있으며, 고고고리 링 링크를 위한 섬유의 소음 면역성과 장거리 기능을 활용할 수 있습니다.팬리스 디자인은 신뢰성을 향상시킬 뿐만 아니라 산업 환경에서 일반적인 문제인 먼지와 기타 오염물질의 침입을 방지합니다.

4.Application 특정 솔루션 및 산업 사용 사례

Hirschmann RS20-0800M2M2SDAEHC의 다양성은 다양한 산업 시나리오에서 기본으로 활용할 수 있습니다.공장 자동화에서는 로봇 작업 세포, 프로그램 가능한 논리 컨트롤러 (PLC) 및 고가용성 반지 네트워크에 비전 시스템을 연결하기 위해 일반적으로 사용되며, 단일 케이블 오류가 생산을 중단하지 않도록 보장합니다.광섬유 포트는 구리 링크가 방해에 민감할 수 있는 용접 스테이션이나 대형 모터 드라이브와 같은 전기 소음이 많은 환경에서 장치를 연결하는 데 이상적입니다.

전력 생산 및 유통 부문에서 높은 MTBF와 산업 특정 인증을 지원하는 것은 변전소 자동화에 적합하며 IEC 61850 표준에 따라 보호 릴레이와 원격 터미널 유전통통 IEC 61850 표준에 적합합니다.철도 또는 교통 제어 시스템과 같은 교통 분야에서 스위치의 넓은 작동 온도 범위와 견고한 구조는 야외 캐비넷 및 보드 로링 스택크에서 신뢰할 수 있게 작동하며 신호 및 승객 정보 시스템을 위한 데이터를 관리합니다.

5.비교적 이점과 전략적 가치 제안

RS20-0800M2M2SDAEHC를 선택하는 것은 여러 가지 독특한 전략적 이점을 제공합니다.완전한 기능을 갖춘 관리된 이더넷 스위치로서의 지위는 중단 시간을 통해 총 소유 비용을 낮추고 있습니다.HIPER-Ring 및 기타 프로토콜을 통해 네트워크의 자기 치유 능력은 비용이 높은 생산 중단을 방지합니다.향상된 보안 기능은 소중한 산업 자산을 내부 및 외부 사이버 위협으로부터 보호합니다. 연결된 제조 시대에서 점점 더 우려되고 있습니다. 또한 유연한 전력 공급 옵션과 미디어 유형의 혼합은 미래에 대한 투자를 보장하여 기존 인프라에 쉽게 통합하고 완전한 수리를 필요로하지 않고 변화하는 네트워크 요구에

자주 묻는 질문(FAQ)

이 Hirschmann 스위치의 "향상된"소프트웨어 버전의 의미는 무엇입니까?

"향상된"소프트웨어 버전은 기본적인 레이어 2 스위치를 넘어서는 고급 관리 기능의 포괄적인 세트를 의미합니다.이것은 산업 자동화에서 오류 내용 네트워크 아키텍처를 만드는 데 중요한 HIPER-Ring과 같은 고속 冗余 프로토콜을 지원합니다.또한 SNMPv3, SSH 및 IEEE 802.1X 인증과 같은 고급 보안 조치뿐만 아니라 VLAN, QoS 및 멀티캐스트 필터링을 포함한 정교한 트래픽 관리 도구를 포함합니다.

이 8 포트 스위치의 두 개의 광섬유 포트는 어떻게 산업 환경에서 유틸리티를 향상시킬 수 있습니까?

두 개의 100BASE-FX 멀티 모드 SC 광섬유 포트는 두 가지 주요 이점을 제공합니다: 소음 면역과 확장 거리.무거운 기계장치로부터 전자기 방해로 가득 차있는 산업 환경에서 광섬유 케이블은 깨끗하고 신뢰할 수 있는 데이터 신호를 보장하여 이 소음에 면역이 있습니다.또한 전통적인 구리 이더넷 케이블보다 훨씬 더 긴 거리에 대한 연결을 허용하므로 스위치는 대형 공장을 통해 네트워크 백본을 만들거나 별도의 건물을 연결하는 데 이상적입니다.

이 스위치는 극단적인 온도 변동이 있는 환경에서 작동할 수 있습니까?

Hirschmann RS20-0800M2M2SDAEHC는 0°C에서 +60°C의 온도 범위에서 작동하도록 설계되었습니다.이것은 다양한 표준 산업 환경을 포함하지만, 북극 기후 또는 강력하고 직접적인 태양열이 있는 지역에서 보호되지 않은 야외 설치와 같은 이 범위 이상의 극단적인 온도 변동을 가진 응용 프로그램에 적합하지 않을 수 있습니다.더 극단적인 조건에 대해서는 모델 번호에 "T"또는 "E"라는 표시를 가진 Hirschmann 포트폴리오의 다른 모델은 -40°C에서 +70°C까지 확장된 작동 범위를 제공합니다.

RS20 시리즈와 RS30 또는 MS30과 같은 다른 Hirschmann 스위치 가족의 주요 차이점은 무엇입니까?

주요 차이점은 데이터 속도와 포트 구성에 있습니다.이 모델이 속하는 RS20 시리즈는 빠른 이더넷 (10/100 Mbps) 연결성에 집중합니다.RS30 시리즈는 빠른 이더넷과 기가비트 이더넷 포트의 혼합을 제공하여 요구가있는 애플리케이션에 대한 더 높은 대역폭을 제공합니다.MS30 시리즈는 사용자가 정확한 포트 및 연결 요구 사항을 충족시키기 위해 사용자 정의 미디어 모듈의 혼합으로 스위치를 채울 수 있도록 최대 유연성을 제공하는 모듈형 MS30 시리즈를 나타냅니다.

이 스위치는 중요한 산업에서 사용하기 위해 어떤 인증을 가지고 있습니까?

"SDAEHC"의 특정 모델 suffix"A"는 이 스위치가 Class 1 Division 2 위험한 장소에 대한 cUL508 및 cUL1604와 같은 인증을 가지고 있음을 나타냅니다.이것은 가연성 가스나 증기가 존재할 수 있는 환경에서 사용할 수 있도록 승인되었습니다.이 시리즈의 다른 변형은 철도 응용 프로그램 (트랙 및 기차 측) 및 변전소 자동화 (IEC 61850) 에 대한 추가 인증을 가질 수 있으며 RS20 플랫폼을 고규제 산업에 대한 다양한 선택으로 만듭니다.
