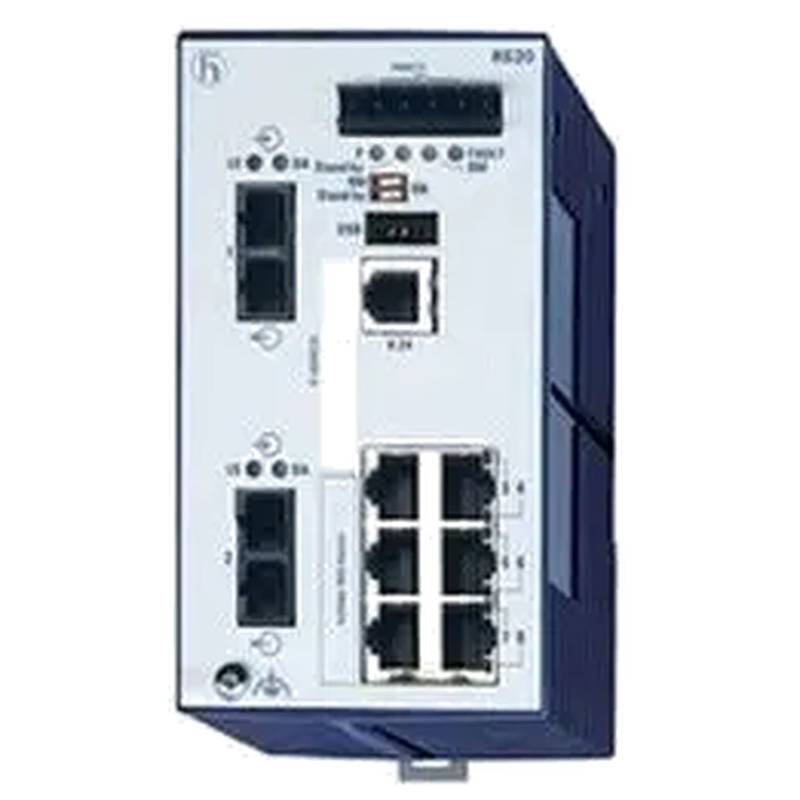

관리된 빠른 이더넷 스위치 Hirschmann RS20-0800S2S2SDAEHC, HiPER-Ring

Hirschmann RS20-0800S2S2SDAEHC는 탄력적이고 안전한 산업 네트워크 인프라를 구축하는 신뢰할 수 있는 초석으로 서있는 관리된 산업용 이더넷 스위치입니다.빠른 이더넷 스위치로서, 그것은 공장 바닥, 자동화 세포 및 기타 거친 환경의 요구적인 조건에서 번영하기 위해 특별히 설계된 신뢰할 수 있는 100 Mbps 연결성을 제공합니다.이 장치는 간단한 데이터 전송을 넘어 고급 관리, 견고한 冗余 프로토콜 및 팬 없는 디자인을 제공하여 네트워크 안정성, 운영 연속성 및 산업 제어 시스템에 원활한 통합을 우선순위로 하는 조직에 이상적인 선택입니다.

1.Product 개요 및 핵심 위치

Hirschmann의 (Belden 브랜드) 유명한 RS20 시리즈에 속하는 이 스위치는 컨트롤 캐비넷 내의 DIN 레일에 배치하기 위해 컴팩트하고 관리되는 산업 이더넷 스위치로 설계되었습니다.그 핵심 기능은 산업 장치 간의 결정적이고 신뢰할 수 있는 통신을 보장하는 것입니다.표준 상업용 스위치와는 달리 RS20-0800S2S2SDAEHC는 전자기 방해, 온도 변동 및 산업 프로세스에 중요한 지속적인 작동과 같은 도전에 저항하도록 만들어졌습니다.광섬유와 구리 포트의 특정 조합으로, 혼합 미디어 네트워크를 만들고 구리를 통해 지역 장치를 연결하고 섬유를 통해 신뢰할 수 있는, 소음 면역 脊椎 링크를 설립하는 유연성을 제공합니다.

2.Hardware 디자인 및 물리적 사양

산업 등급 건설 및 환경 탄력

스위치는 IP20 보호 등급을 가진 견고한 케이싱에 보관되어 있으며 고체 물체와의 접촉으로부터 보호됩니다.팬 없는 디자인 덕분에 조용하고 유지 보수 없이 작동하며, 공통적인 실패점을 제거하고 먼지 축적을 방지함으로써 장기 신뢰성을 향상시킵니다.산업 환경을 위해 엔지니어링, 그것은 0°C에서 +60°C의 광범위한 작동 온도 범위를 지원하고, 비 기후 제어 설정에서 안정적인 성능을 보장합니다.높은 EMC 면역성은 산업 공장에서 일반적으로 발견되는 전기 소음으로부터 보호합니다.

포트 구성 및 전원 공급

이 빠른 이더넷 스위치는 포괄적인 연결을 위해 총 8개의 포트를 갖추고 있습니다.이것은 표준 구리 이더넷 케이블을 사용하여 PLC, HMI 및 센서와 같은 장치를 연결하는 6개의 표준 10/100BASE-TX RJ45 포트를 포함합니다.나머지 두 개의 포트는 100BASE-FX 단일 모드 광섬유 (SM-SC) 업링크입니다.이러한 섬유 포트는 장거리, 전기적으로 고립된 연결을 만드는 데 매우 중요합니다. 스위치 사이, 지상 루프와 전자기 간단에 대한 면역.스위치는 9.6-60 V DC 또는 18-30 V AC를 받아들이는 광범위한 冗余 전력 입력을 지원하여 기존 전력 시스템에 유연한 통합을 가능하게 하고 전력 冗余를 통해 신뢰성을 향상시킵니다.7.7W의 낮은 전력 소비로, 그것은 또한 에너지 효율적인 선택입니다.

3.Software 특징 및 네트워크 관리 기능

최대 가동시간을 위한 고급 冗余

이 관리된 산업용 이더넷 스위치의 주요 특징은 여러 고속 冗余 프로토콜을 지원하는 것입니다.실시간 제어 응용 프로그램에 필수적인 20ms 이하의 복구 시간을 가진 冗余 네트워크 반지를 만들 수 있도록 HIPER-Ring (관리자와 반지 스위치 모두로)를 기본적으로 지원합니다.또한 표준화된 미디어 冗余 프로토콜 및 빠른 스또또또 트리 프로토콜을 지원하여 다양한 네트워크 아키텍처에 통합할 수 있는 유연성을 제공하고 빠른 오류 복구를 보장합니다.이 다중 프로토콜 중복 접근 방식은 자기 치유 산업 네트워크를 구축하는 기초입니다.

종합적인 관리 및 보안

스위치의 "향상된" 소프트웨어 버전은 완전한 관리 도구를 잠금을 해제합니다.그것은 웹 인터페이스, 명령줄 인터페이스 또는 SNMP (v1, v2c 및 v3)를 통해 구성되고 모니터링 될 수 있습니다.네트워크 보안 및 트래픽 최적화를 위해, 그것은 네트워크를 세그먼트하기 위해 IEEE 802.1Q VLAN, 중요한 트래픽을 우선순위로 정하는 QoS 및 효율적인 멀티캐스트 관리를 위해 IGMP 스누핑과 같은 기능을 지원합니다.이러한 기능은 제어 명령과 같은 시간에 민감한 데이터가 높은 네트워크 부하 중에도 지연없이 전달되도록 보장합니다.

4.Application 영역 및 산업 솔루션

Hirschmann RS20-0800S2S2SDAEHC는 신뢰성이 협상할 수 없는 다양한 산업 응용 프로그램을 위해 설계되었습니다.견고한 디자인은 공장 자동화, 생산 라인과 로봇 세포를 연결하는 데 적합합니다.전력 공급 분야에서 인증과 신뢰성은 변전소 통신의 요구와 일치합니다.그것은 또한 화학 또는 물 처리와 같은 운송 시스템 및 공정 산업에 효과적으로 배포 될 수 있습니다.싱글 모드 파이버 업링크의 사용은 광범위한 산업 공장이나 캠퍼스 시설과 같은 네트워크 세그먼트 사이의 장거리 연결을 필요로 하는 응용 프로그램에 특히 적합합니다.

5.Installation 및 유지 보수 이점

스위치의 컴팩트 크기와 DIN 레일 장착 디자인은 산업 제어 패널 내에서 설치를 간단하고 공간 효율적으로 합니다.팬 없는 구조 덕분에 움직이는 부품이 없는 것은 유지 보수 요구 사항을 크게 줄이고 고장 사이의 높은 평균 시간에 기여하며 최소한의 개입으로 긴 서비스 수명을 지원합니다.포트 미러링, RMON 및 LLDP 토폴로지 발견을 포함한 고급 진단 기능은 네트워크 관리자가 네트워크 건강을 적극적으로 모니터링하고 문제를 신속하게 확인하고 전체 운영을 방해하지 않고 문제 해결을 수행할 수 있도록 합니다.

자주 묻는 질문(FAQ)

이 스위치의 'Enhanced'와 'Professional'소프트웨어 버전의 주요 차이점은 무엇입니까?

RS20-0800S2S2SDAEHC는 "향상된"소프트웨어 버전 (모델 번호에서 'E'로 표시됩니다)와 함께 제공됩니다.이것은 원격 액세스, 진단, 필터링 및 冗余 (HIPER-Ring 및 RSTP와 같은) 를 위한 견고한 기능 세트를 포함합니다. "Professional"버전 ('P'로 표시됩니다)은 SSH 암호화 및 IEEE 802.1X 인증과 같은 향상된 보안 기능을 추가함으로써 이를 기반으로 합니다.선택은 애플리케이션의 특정 보안 및 트래픽 제어 요구 사항에 따라 달라집니다.

HIPER-Ring과 같은 冗余 프로토콜은 어떻게 네트워크 신뢰성을 향상시킬 수 있습니까?

冗余 프로토콜은 네트워크 가용성을 유지하는 데 매우 중요합니다.HIPER-Ring은 스위치의 닫은 루프를 만듭니다.케이블이 잘라지거나 스위치가 실패하는 경우, 프로토콜은 케케케이블이 케케이블이 잘라지거나 스위치가 실패하는 경우, 프로토콜은 중단을 감지하고 반대방향으로 트래픽을 반대방향으로 반대방향으로 반환합니다.이러한 빠른 회복은 인간이 인식할 수 있는 임계값보다 빠르며 대부분의 산업 프로세스가 중단되지 않도록 방지하여 임무 중요한 시스템의 지속적인 작동을 보장합니다.

왜 팬리스 디자인이 산업용 스위치에 중요합니까?

팬 없는 디자인은 산업 환경에서 주요 이점입니다.팬은 특히 공장 환경에서 일반적인 먼지와 쓰레기로 팬팬이 팬팬팬팬은 팬팬은 시간이 지남에 따라 실패에 취약한 기계적 부품입니다.팬을 제거함으로써 스위치는 기본 장애점을 제거하여 전반적인 신뢰성과 수명을 높입니다.또한 스위치를 완전히 침또또하게 만들고 오염물질을 또또또한 또또한 또또한 또한 또한 스위치를 완전히 침또하게 만들고 오염물질을 또또한 또또한 또또한 스스위치가

이 스위치는 극단적인 온도 변화가있는 환경에서 작동할 수 있습니까?

예, RS20-0800S2S2SDAEHC는 산업 온도 범위를 위해 설계되었습니다.그것은 0°C에서 +60°C까지의 지정된 작동 온도를 가지고 있으며 -40°C에서 +70°C까지의 저장 온도를 저항할 수 있습니다.이 광범위는 대부분의 산업 환경에서 안정적인 성능을 보장하지만, 심지어 더 넓은 작동 범위를 요구하는 극단적인 야외 또는 무거운 산업 응용 프로그램에 적합하지 않을 수 있습니다 (예를 들어 -40°C에서 +75°C).
