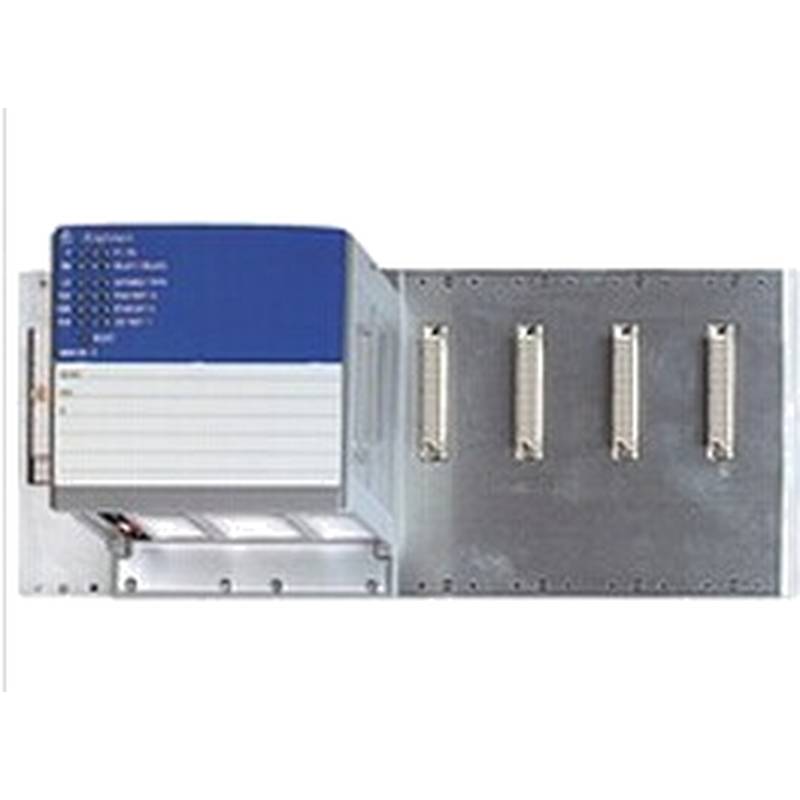

Hirschmann MS20-0800SAAEHC 모듈식 DIN 철도 산업 이더넷 스위치

Hirschmann MS20-0800SAAEHC: 요구가있는 산업 환경을 위한 모듈식 DIN 레일 스위치

1 제품 개요 및 핵심 기술

Hirschmann MS20-0800SAAEHC는 산업 네트워킹 분야에서 견고하고 다재다능한 솔루션으로 서 있으며, 모듈식 DIN 레일 스위치의 유연성을 기기기기반적으로 기반으로 기반 기반으로 선반 장착 통합 가능성과 선반 장착 통합 가능성을 전문적으로 혼합하여 신뢰할 수 있는 선반 장착 산업 스위치로서의 역이 장치는 거친 산업 환경에서 신뢰할 수 있는 통신을 제공하기 위해 설계된 IEEE 802.3 표준을 준수하는 관리되고 모듈식 이더넷/빠른 이더넷 스위치입니다.그 핵심 설계 철학은 특정 연결 요구 사항에 맞게 조정될 수 있는 미래에 대한 네트워킹 백본을 제공하여 모듈 미디어 모듈을 사용하여 최대 8 개의 빠른 이더넷 포트를 지원합니다.스토어-앤-포워드 스위치 메커니즘으로 작동하고 팬리스 디자인을 갖춘 이 스위치는 작동 시간이 가장 중요한 중요한 자동화 및 제어 시스템에 대한 조용한 작동과 향상된 신뢰성을 보장합니다.

Hirschmann의 MICE (모듈식 산업 통신 장비) 시리즈의 일부로서 MS20-0800SAAEHC는 산업 환경의 전형적인 기계, 침입, 기후 및 전자기 도전에 저항하도록 만들어졌습니다.스위치는 고급 네트워크 관리, 진단 및 冗余를 위한 포함적인 기능을 포함하는 향상된 소프트웨어 버전과 함께 제공됩니다.광범위한 운영 전력 범위와 견고한 구조를 통해 선형, 별 및 반지 구성을 포함한 확장가능하고 탄력있는 네트워크 토폴로지를 만드는 기본 빌딩 블록으로 역할합니다. HIPER-Ring 지원으로 미션 크리티컬 애플리케이션에서 300 밀리초 미만의 복구 시간이 가능합니다.

2 기술 사양 및 성능 데이터

Hirschmann MS20-0800SAAEHC는 산업용 배포에 적합성을 강조하는 엄격한 기술 사양에 의해 정의됩니다.포트 구성의 측면에서,이 모듈 스위치는 미디어 모듈의 사용을 통해 최대 8 개의 빠른 이더넷 (10/100 Mbps) 포트를 지원할 수 있으며,통합된 기가비트 포트가 없으며,대신 산업 제어 시스템에 대한 견고하고 결정적인 빠른 이더넷 성능에 집중합니다.전원 공급 요구 사항은 유연하며, 18-32 VDC의 광범위한 입력 범위를 수용하며, 24 VDC에서 208 mA의 전류 소비를 통해 표준 산업 전원 공급과의 호환성을 보장합니다.

이 스위치의 환경 견고성은 핵심 차이점입니다.0°C에서 +60°C까지의 온도 범위에서 신뢰할 수 있도록 설계되었으며 -40°C에서 +70°C까지의 저장 및 운송 온도를 견저할 수 있습니다.그것은 10%에서 95%까지 상대습도를 처리합니다 (비 응축).구축된 품질과 신뢰성을 증명하는 것은 54.7년의 실패 사이의 높은 평균 시간 (MTBF)입니다.스위치의 물리적 치수는 125 x 133 x 100 mm (W x H x D)이며 610 그램의 무게를 가진 DIN 레일 설치를 위해 디자인됩니다.그것은 IP20 보호 등급을 자랑하며, 고체 물체에 대해 보호하지만 액체에 대해 보호하지 않으며, 통제 된 산업 패널에 적합합니다.또한, 전자기 호환성 (EMC) 성능은 정전방전 (ESD), 폭발, 서지 및 EN 61000-4-2, EN 61000-4-4 및 EN 61000-4-5와 같은 다양한 국제 표준을 충족시키는 방해에 대한 높은 면역을 가진 견고합니다.

3 설계 특징 및 건설

3.1 모듈형 건축과 물리적 설계

MS20-0800SAAEHC의 모듈식 DIN 레일 스위치 아키텍처는 가장 중요한 특징 중 하나입니다.이 설계는 네트워크 엔지니어가 고정 포트 구성에 잠겨지는 대신 응용 프로그램의 특정 요구를 충족시키는 미디어 모듈로 스위치를 채우도록 허용합니다.이러한 유연성은 단일 스위치 모델을 다양한 사용 사례에 적응하여 재고 관리를 단순화하고 미래의 네트워크 확장을 위한 확장성을 제공할 수 있음을 의미합니다.장치의 주택은 내구성을 위해 설계되어 있으며, 일반적으로 충격과 진동에 저항할 수 있는 견고한 재료로 구조되어 있으며, 충격과 진동에 저항하는 IEC 60068-2-27 및 IEC 60068-2-6 표준을 준수합니다.

주요 장착 방법은 산업 제어 패널에서 표준인 DIN 레일이지만, 디자인과 사용할 수 있는 액세서리 키트는 표준 19 인치 선반에 통합을 촉진시키며, 따라서 Rackmount 산업 스위치로서의 특성을 정당화합니다.이 이중 설치 기능은 컴팩트 제어 캐비넷에서 더 큰 서버 룸까지 새로운 및 기존 산업 인프라에 통합할 수 있는 특별한 유연성을 제공합니다.팬 없는 작동은 잠재적 인 실패 지점을 줄일 뿐만 아니라 더러운 산업 환경에서 장기 신뢰성을 위한 중요한 요소인 먼지와 오염물질의 축적을 방지합니다.

3.2 포함적인 관리 및 소프트웨어 기능

MS20-0800SAAEHC는 Hirschmann이 말하는 "향상된" 소프트웨어 버전을 갖추어 있으며, 풍부한 관리 및 진단 도구를 제공합니다.그것은 일련 콘솔 (RJ11 포트를 통해 RS-232), 웹 기반 GUI, SNMP (v1, v2 및 v3) 및 Telnet를 포함하여 여러 관리 인터페이스를 지원합니다.간소화된 네트워크 관리를 위해, Hirschmann의 HiVision 네트워크 관리 소프트웨어와 호환되며 ACA21-USB 어네네네자퍼를 통해 자동화된 구성을 지원합니다.이 광범위한 관리 가능성은 네트워크 관리자가 스위치를 효과적으로 모니터링, 구성 및 문제 해결할 수 있도록 합니다.

소프트웨어 기능 관점에서,이 스위치는 복잡한 산업 네트워크를 위해 잘 장비되어 있습니다.그것은 IEC 표준에 따라 HIPER-Ring (300ms 이하의 복구), RSTP (Rapid Spanning Tree Protocol) 및 MRP (Media Redundancy Protocol)와 같은 고급 冗余 프로토콜을 지원합니다.그것은 4개의 우선순위 줄, VLAN 태그(IEEE 802.1Q) 및 IGMP 스IGMP 스IGMP 스IGIGMP 스누핑 및 그것은 IGMP 스누핑 및 IGMP 스서비스 품질(QoS) 기능을 통해 멀티캐스트 트래픽 관리를 가진 포괄적인 서비스 품질보안 기능은 MAC 및 IP 주소에 기초한 항구 보안을 포함하고, LED, 로그 파일, syslog, RMON 및 항구 거울을 통해 상세한 진단을 제공합니다.

4 주요 응용 분야 및 산업 솔루션

Hirschmann MS20-0800SAAEHC는 네트워크 신뢰성과 유연성이 협상할 수 없는 다양한 산업 분야에서 자신의 niche를 찾습니다.공장 자동화 및 프로세스 제어 시스템에서,이 스위치는 통합 된 이더넷 네트워크에 PLC, HMI, 모터 드라이브 및 센서를 연결하는 데 중요합니다. 이더넷/IP와 PROFINET과 같은 산업 프로토콜을 지원하는 기능과 함께 매우 빠른 冗余를 가진 링 토폴로지에서 기능할 수 있도록 생산 중단 시간을 최소화하는 결정주의적이고 오류 내용성 네트워크 건축을 구축하는 초석으로 만듭니다.

또 다른 중요한 응용 분야는 전력 변전소 및 운송 시스템과 같은 중요한 인프라입니다.스위치는 이러한 분야에 대한 cUL508, Class 1 Division 2 위험한 위치에 대한 cUL1604 및 변전역 (IEC 61850) 및 철도에 대한 선택적 인증을 보유하고 있습니다.견고한 EMC 성능은 전기적으로 소음이 많은 환경에서 안정적인 작동을 보장하지만, 넓은 작동 온도 범위는 야외 캐비넷이나 철도 길을 따라 통제되지 않은 환경에서 배치할 수 있습니다.또한, 모듈형 성격은 코어 모델을 변경하지 않고 다른 기계 구성 또는 최종 사용자 요구 사항에 맞춤형 네트워킹 구성 요소를 필요로하는 원래 장비 제조업체 (OEM)에게 이상적인 선택이며, 설계 표준화 및 공급망 관리 측면에서 중요한 이점을 제공합니다.

5 운영 이점과 경제적 이점

5.1 네트워크 신뢰성 및 업타임 향상

모듈식 DIN 레일 스위치 MS20-0800SAAEHC는 네트워크 가동 시간을 극대화하는 데 초점을 맞추어 상당한 운영 이점을 제공합니다.HIPER-Ring 기술은 冗余 네트워크 경로를 만들어, 단일 케이블 중단이나 장치 오류가 전체 네트워크를 파괴하지 않도록 보장하고 300 밀리초 미만의 보장된 자기 치유 시간을 제공합니다.이것은 짧은 네트워크 중단조차도 상당한 생산 손실이나 안전 사고로 이어질 수 있는 산업 프로세스에 매우 중요합니다.장치의 견고한 구조와 54.7년의 높은 MTBF는 실패율을 낮추고 유지 보수 개입을 줄이는 데 직접적으로 기여하며, 전체 시스템 가용성을 높이고 총 소유 비용을 낮추고 있습니다.

원격 경보 모니터링과 상세한 로그링을 위한 신호 접촉 출력을 포함한 스위치의 포괄적인 진단 기능은 적극적인 유지 보수 전략을 가능하게 합니다.네트워크 관리자는 케이블 품질 악화 또는 포트 오류와 같은 잠재적 인 문제를 파악할 수 있습니다.유지보수에 대한 이러한 예측적 접근 방식은 예정된 생산 중단 중 정지시간을 계획하는 데 도움이 되어 계획되지 않고 비용이 많은 정지를 피합니다.팬리스 디자인은 공통적인 기계적 장애점을 제거하고 먼지가 들어가는 것을 방지함으로써 신뢰성을 더욱 높여줍니다.

5.2 유연성과 미래 확보

MS20-0800SAAEHC의 모듈식 디자인은 내재적인 미래 방지를 제공함으로써 중요한 경제적 이점을 제공합니다.네트워크 요구 사항이 변경될 때 전체 스위치를 대체하는 대신 시스템 통합자는 단순히 새로운 미디어 모듈을 교환하거나 추가할 수 있습니다.이것은 전기 RJ45 포트에서 광섬유 포트로 더 긴 거리 또는 소음이 높은 환경을 위해 전체 제어 패널을 다시 배선하거나 네트워크 백본을 다시 구성하지 않고 변경하는 것을 포함할 수 있습니다.이 유연성은 초기 투자를 보호하고 진화하는 네트워크 토폴로지와 기술에 적응합니다.

총 소유 비용의 관점에서 17.1 Btu/h의 전력 소비로 스위치의 높은 에너지 효율은 특히 수십 개의 스위치를 가진 대규모 배포에서 운영 비용을 낮추게합니다.HiVision 또는 SNMP 기반 네트워크 관리 시스템을 통한 중앙 집중 관리 옵션은 대규모 스위치 구성 및 유지 관리와 관련된 시간과 비용을 줄입니다.DIN 레일과 잠재적 인 DIN 레일 장착 기능의 합류는 또한 동일한 스위치 모델을 프로젝트의 다른 단계 또는 다른 유형의 이이예비 부품 재고 및 기술자 교육을 단순화시키는 다른 유형의 DIDIN 레일과 잠재적 인 DIN 레일 장착 기능의 합류를 의미합니다.

자주 묻는 질문(FAQ)

이 Hirschmann 스위치의 모듈 설계의 주요 이점은 무엇입니까?

MS20-0800SAAEHC의 모듈 설계의 주요 장점은 특정 응용 프로그램 요구에 맞게 맞춤형 유연성과 능력입니다.고정 구성 스위치와 달리,이 모듈 DIN 레일 스위치는 정확한 유형과 필요한 포트 수를 제공하는 미디어 모듈을 선택하고 설치할 수 있습니다.이것은 구리와 광섬유 연결의 혼합에 대한 연결성을 맞춤화하고, 전체 단위를 대체하지 않고 다른 네트워크 세그먼트에 적응하고, 산업 환경 내의 다양한 사용 사례에 대한 단일 적응 가능한 스위치 모델에 표준화하여 재고를 단순화할 수 있음을 의미합니다.

HIPER-Ring 기능은 어떻게 산업 환경에서 네트워크 안정성을 향상시킬 수 있습니까?

HIPER-Ring은 Hirschmann의 독점 冗余 프로토콜이며 冗余 링 토폴로지를 만듭니다.케이블 중단이나 장치 오류가 반지 어디서나 발생하면 네트워크는 데이터 흐름을 유지하기 위해 300 밀리초 이내에 자체를 재구성할 수 있습니다.이 초빠른 회복은 산업 자동화 및 제어 시스템에 매우 중요하며, 여기서는 짧은 네트워크 중단조차도 생산을 중단하고 장비를 손상시키거나 안전 위험을 초래할 수 있습니다.이 스위치를 링 구성으로 구현함으로써 지속적인 작동을 보장하고 비용이 많은 다운타임의 위험을 극적으로 줄이는 매우 탄력적인 네트워크 백본을 구축합니다.

이 스위치는 표준 19인치 서버 표표시기에 통합할 수 있습니까?

MS20-0800SAAEHC는 산업 제어 패널에서 표준인 DIN 레일 설치를 위해 주로 설계되지만 표준 19 인치 서버 선반에 통합될 수 있습니다.이것은 일반적으로 선택적 인 19 인치 장착 키트 또는 DIN 레일 장착 장비를 유지하도록 설계된 선반을 사용하여 달성됩니다.이 이중 설치 기능은 다양성을 향상시키며, 일관된 네트워크 하드웨어 플랫폼을 유지하면서 중앙 서버룸에 있는 Rackmount Industrial Switch로 또는 공장 층에 있는 분산 제어 패널에 있는 Modular DIN Rail Switch로 작동할 수 있습니다.

스위치를 구성하고 모니터링할 수 있는 관리 옵션은 무엇입니까?

스위치는 다양한 관리자 선호 사항과 네트워크 정책에 맞는 다양한 관리 인터페이스를 제공합니다.이들은 쉽게 포인트-앤-클릭 구성을 위한 익숙한 웹 기반 그래픽 사용자 인터페이스 (GUI), Telnet 또는 고급 스크립팅 및 제어를 위한 시리얼 콘솔을 통해 액세스할 수 있는 명령줄 인터페이스 (CLI), Hirschmann의 HiVision과 같은 중앙 집중 네트워크 관리 플랫폼에 통합할 수 있는 SNMP (v1, v2c 및 v3)에 대한 완전한 지원을 포또한 자세한 트래픽 분석을 위한 RMON과 보안 모니터링 및 문제 해결을 위한 포트 미러링과 같은 기능을 지원합니다.

이 스위치는 어려운 또는 안전에 중요한 환경에서 사용할 수 있도록 어떤 인증을 받습니까?

Hirschmann MS20-0800SAAEHC는 까다로운 응용 프로그램에 적합한 여러 가지 중요한 인증을 갖추고 있습니다.산업용 제어 장비에 대한 cUL 508과 Class 1 Division 2 위험한 장소에 대한 cUL 1604에 등록되어 있으며, 가연성 가스나 증기가 존재할 수 있는 지역에 적합합니다.또한, 변역 (IEC 61850) 및 철도 응용 프로그램을 포함한 중요한 인프라 분야에 대한 선택적 인증을 가지고 있으며, 이러한 분야에서 요구되는 엄격한 신뢰성 및 안전 표준을 준수한다는 것을 증명합니다.
