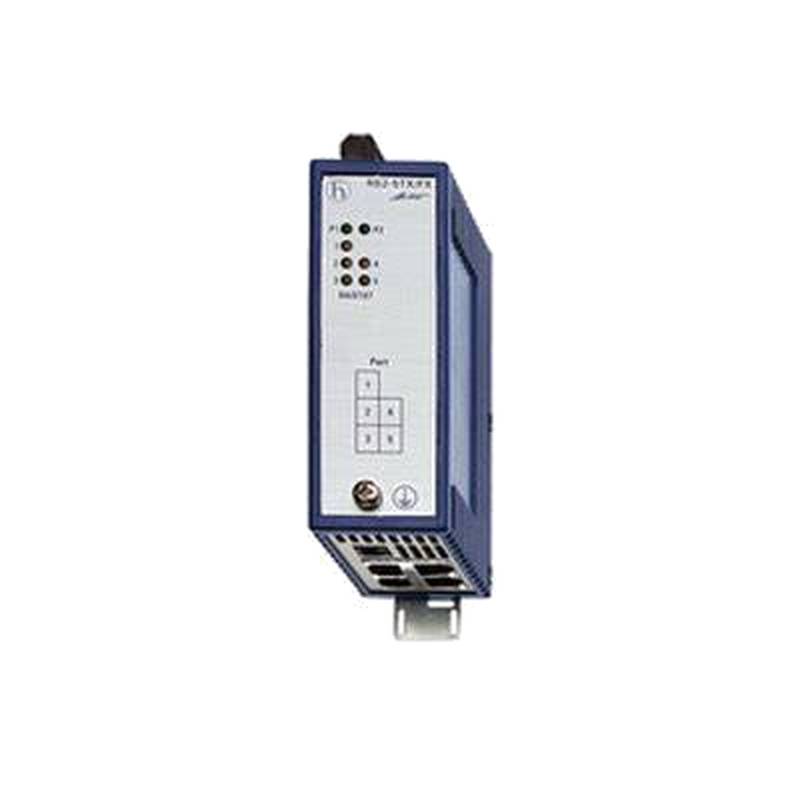

Hirschmann RS2-5TX/FX 5 포트 관리되지 않는 산업 네트워크 스위치 24VDC

Hirschmann RS2-5TX/FX는 산업 네트워킹 분야의 기본적인 구성 요소이며, 컴팩트하고 견고한 관리되지 않는 산업 스위치로 정확하게 정의됩니다.이 장치는 복잡한 구성이 필요하지 않고 거친 환경에서 신뢰할 수 있고 즉각적인 네트워크 연결을 제공하도록 설계되었습니다.그것의 뛰어난 특징은 광섬유 기능과 표준 구리 연결을 원활하게 통합하는 하이브리드 포트 구성입니다.이 디자인은 공장 자동화 및 프로세스 제어부터 운송 및 에너지 시스템까지 다양한 응용 프로그램에서 네트워크 범위를 확장하고 전자기 방해를 극복하기 위해 이상적이고 비용 효율적인 산업 네트워크 스위치입니다.내구성, 단순성 및 다양한 연결성의 혼합을 제공함으로써 RS2-5TX/FX는 소규모 또는 분산 산업 애플리케이션에 대한 중요한 네트워킹 백본으로 작동합니다.

1.Product 개요 및 핵심 운영 원칙

관리되지 않는 산업용 스위치로서 Hirschmann RS2-5TX/FX는 간단한 "플러그 앤 플레이" 원칙으로 작동합니다.소프트웨어 구성, IP 주소 할당 또는 지속적인 관리가 필요하지 않으며 빠른 배포와 보장된 네트워크 안정성을 허용합니다.이 산업용 네트워크 스위치의 핵심 기능은 하나의 연결된 장치에서 데이터 패켓을 수신하고 로컬 네트워크 세그먼트 내의 적절한 대상 장치로 효율적으로 전달하는 것입니다.그것은 전달하기 전에 각 패키지를 오류에 대해 확인함으로써 데이터 무결성을 보장하는 저장 및 전달 스위치 모드를 이용합니다. 이 장치는 연결된 장치와 가능한 최고의 속도 및 이중 모드를 자동으로 협상하는 이더넷 (10 Mbit / s) 및 빠른 이더넷 (100 Mbit / s) 표준을 지원합니다.그것의 작동은 산업 설정에서 일반적인 24 V DC 전력 입력으로 전원을 제공되며, 신뢰성과 지속적인 데이터 흐름을 유지하는 데 초점을 맞추고 설계되었습니다.

2.Technical 명세 및 성능 특성

RS2-5TX/FX의 성능 프로필은 까다로운 조건에서 일관된 작동을 보장하는 일련의 견고한 사양에 의해 정의됩니다.

포트 구성 및 데이터 속도: 스위치는 총 5개의 포트를 갖추고 있습니다.그것은 단순화된 케이블링을 위한 자동 협상, 자동 극성 및 자동 MDI/MDI-X를 지원하는 RJ45 연결관을 가진 4 개의 10/100Base-TX 구리 항구를 갖추고 있습니다.중요한 것은 MTRJ 연결관을 가진 1개의 100Base-FX 다중 모드 광섬유 항구를 포함합니다.이것은 구리 케이블이 간이이이에 민감한 전기 소음이 많은 환경을 통해 더 긴 거리에서 100 Mbit/s의 데이터 전송을 가능하게 합니다.

전기 및 환경 견고성: 스위치는 24 V DC 전원 공급 장치에서 작동합니다 (-25%to+30%의 작동 범위를 가진).최대 4 와트의 전력을 소비합니다.0°C에서 +60°C까지의 광범위한 작동 온도 범위에서 기능하도록 만들어졌으며 -25°C에서 +70°C까지의 저장 및 운송 온도를 견디 수 있습니다.설계는 또한 10%에서 95%까지의 상대적 습도 수준을 용감합니다 (비 응축).

물리적 디자인 및 설치: 47 mm x 145 mm x 80 mm (폭 x 높이 x 깊이) 치수와 약 520 그램의 무게를 가진 소형, 견고한 케이싱에 주거되는 스위치는 공간 효율적인 설치를 위해 설계되었습니다.그것은 산업 제어 캐비넷을 위한 표준인 DIN 레일 장착 메커니즘 (35 mm 레일을 위해)을 사용하고, 12.5 밀리미터 이상의 고체 물체의 침입으로부터 보호하는 IP20 보호 등급을 특징으로 합니다.

3.Design 특징과 건설 철학

다양한 네트워킹을 위한 하이브리드 구리-섬유 연결

RS2-5TX/FX의 특징은 하이브리드 포트 디자인입니다.표준 구리 포트와 함께 광섬유 포트를 포함하는 것은 상당한 유연성을 제공합니다.섬유 포트는 구리가 허용하는 거리보다 훨씬 더 긴 거리에 있는 두 개의 스위치 사이의 백본 링크를 만들거나 극단적인 전자기 방해가있는 영역에 있는 장치에 연결하기 위해 사용될 수 있으며, 따라서 네트워크의 전체적인 신뢰성과 범위를 향상시킬 수 있습니다.

산업용 장寿 및 신뢰성을 위한 내구성

이 관리되지 않는 산업 스위치는 산업 환경의 엄격한 요구를 충족시키기 위해 구축되었습니다.실패 사이의 평균 시간 (MTBF)으로 표현되는 정격 운영 수명은 74.4 년 (25 ° C에서 MIL-HDBK-217F 표준에 따라) 특히 높으며 중요한 응용 프로그램에 대한 예외적인 신뢰성을 강조합니다.산업용 급료 부품과 견고한 주택의 사용은 상업용 급료 네트워킹 장비에서 드문 진동, 충격 및 온도 변동에 대한 탄력을 보장합니다.

간소화된 설치 및 유지 보수

관리되지 않는 성격에 따라 스위치는 비교할 수 없는 사용 편의성을 제공합니다.구리 포트의 자동 기능은 크로스오버 케이블 또는 속도 및 이중 설정의 수동 구성이 필요하지 않습니다.DIN 레일 장착은 전기 DIN 레일 장착 장치에서 빠르고 안전한 설치를 가능하게 합니다.이 플러그 앤 플레이 접근 방식은 장치의 내재적인 신뢰성과 결합하여 최소한의 유지 보수 요구 사항과 낮은 총 소유 비용을 가져옵니다.

4.Primary 응용 분야 및 산업 솔루션

RS2-5TX/FX는 신뢰할 수 있고 간단하고 혼합 미디어 네트워킹이 필요한 다양한 산업 분야에서 자신의 niche를 찾습니다.

공장 자동화 및 제어 시스템: 공장 바닥에 PLC, HMI, 센서 및 드라이브를 연결하는 데 이상적입니다.섬유 포트는 고전력 기계에서 발생하는 전기 소음에 대한 면역을 제공하면서 제조 세포를 통해 별도의 제어 캐비넷을 연결할 수 있습니다.

공정 산업 응용 프로그램: 물 처리 공장, 화학 처리, 또는 석유 및 가스 시설과 같은 환경에서, 스위치는 신뢰할 수 있습니다 네트워크 모니터링 및 제어 장비.광범위한 온도 내용과 견고한 구조는 이러한 도전적인 설정에 적합합니다.

인프라 및 운송 시스템: 스위치는 역 제어 시스템, 터널 조명 제어 또는 야외 표시등 응용 프로그램에 배치될 수 있습니다. 기후 제어 되지 않은 환경에서 기능할 수 있는 능력과 장거리 연결을 위한 광섬유 범위가 중요한 이점입니다.

5.Operational 이점과 경제적 이점

향상된 네트워크 신뢰성 및 소음 면역성

이 산업 네트워크 스위치의 주요 운영 이점은 네트워크에 가져오는 높은 신뢰성입니다. 광섬유 링크는 산업 설정에서 데이터 손상과 중단의 일반적인 원인인 전자기 방해 (EMI), 지상 루프 및 번개로 인한 서지에 완전히 면역합니다.이것은 중요한 제어 및 모니터링 신호를 위한 중단없는 데이터 통신을 보장합니다.

비용 효율적인 네트워크 확장 및 단순화

경제적 관점에서 RS2-5TX/FX는 네트워크 확장을 위한 비용 효율적인 솔루션을 제공합니다.통합된 섬유 포트는 별도의 미디어 변환기의 필요성을 제거하여 하드웨어 비용과 잠재적 인 실패 지점을 줄입니다.관리되지 않는 성격으로 구성 시간을 절약하고 배포에 대한 전문 IT 기술의 필요성을 제거하여 설치 및 운영 비용을 줄입니다.

공간 효율적이고 견고한 디자인

컴팩트 DIN 레일 형태 요소는 제어 패널 내에서 고밀도 설치를 허용하여 귀중한 캐비소소소 공간을 절약합니다.높은 MTBF와 견고한 환경 사양은 생산 손실과 자주 교체 필요성을 최소화함으로써 중단 시간과 수명주기 비용을 줄이는 데 직접적으로 기여합니다.

자주 묻는 질문(FAQ)

RS2-5TX/FX와 같은 관리되지 않는 스위치에 광섬유 포트를 갖는 주요 이점은 무엇입니까?

주요 장점은 매우 신뢰할 수 있는 장거리 및 전기 면역 네트워크 링크를 만드는 능력입니다.광섬유 케이블은 신호 악화없이 전통적인 이더넷 구리 케이블보다 훨씬 더 큰 거리를 걸릴 수 있습니다.더 중요한 것은 전자기 방해 (EMI)에 완전히 면역이 있으므로 전기 소음이 많은 산업 환경이나 다른 건물 사이에 장치를 연결하는 데 이상적이며, 중요한 응용 프로그램에서 데이터 무결성을 보장합니다.

이 스위치의 '관리되지 않는' 성격은 네트워크에서 작동하는 데 어떻게 영향을 미치는가?

관리되지 않는 스위치로서 RS2-5TX/FX는 제로 구성으로 자율적으로 작동합니다.VLAN, QoS 또는 네트워크 관리 인터페이스 (예: 웹 콘솔) 와 같은 기능을 제공하지 않습니다.이것은 간단한 "플러그 앤 플레이" 작업으로 배포를 단순화하고, 비용을 줄이고, 설정을 실수로 변경할 수 없기 때문에 안정성을 보장합니다.고급 트래픽 세그먼트나 원격 관리 기능이 없는 기본적이고 신뢰할 수 있는 연결성을 필요로 하는 네트워크를 위해 설계되었습니다.

이 스위치는 극단적인 온도의 환경에서 사용할 수 있습니까?

예, Hirschmann RS2-5TX/FX는 산업 환경을 위해 설계되어 있으며 0°C에서 60°C의 작동 온도 범위를 가지고 있습니다.이것은 일반적으로 이이이이이상적으로 이이이상적인 온도 변화를 경험하는 가열이 없는 공장 건물이나 야외 이이이것은 일반적으로 더 이이이상적인 표준 상업용 스위치와는 달리 상당한 온도 변화를 경험하는 공장 건물이나 야외 인클로저에서

100BASE-FX 포트에 어떤 유형의 광섬유 케이블이 필요합니까?

스위치는 광섬유 포트에 대한 MTRJ 커스스터를 갖추고 있으며 다중 모드 광섬유 (MMF) 케이블과 함께 사용할 수 있도록 설계되었습니다.이 포트를 사용하여 연결을 구축하기 위해 MTRJ 커이 MTRJ 커이 이 커이 이 이 포트를 사용하여 연결을 구축하기 위해 MTRJ 커이 이 이 커이 이 이 이 포트를 사용하여 연결을 구축하기 위해 다중 모드 섬유 케이블

RS2-5TX/FX는 중요한 시스템에 대한 신뢰할 수 있는 구성 요소로 간주되나요?

예, 그것의 신뢰성은 MIL-HDBK-217F 표준에 따라 계산된 74.4 년의 실패 (MTBF) 사이의 매우 높은 평균 시간에 의해 양적으로 표현됩니다.이 높은 MTBF 가치는 산업 등급 구성 요소와 견고한 구조와 결합되어 탄력적이고 중요한 산업 네트워크 인프라를 구축하는 신뢰할 수 있는 구성 요소입니다.
