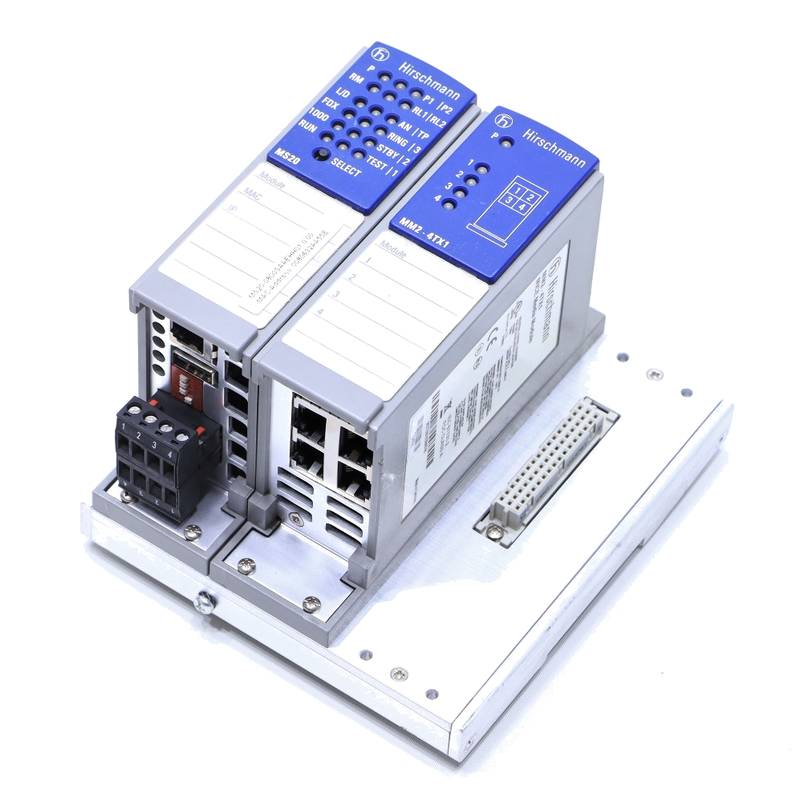

Hirschmann MM2-4TX1 4 포트 산업 이더넷 스위치 단위

Hirschmann MM2-4TX1은 Hirschmann MICE 시리즈의 모듈형 산업용 이더넷 스위치에 원활하게 통합되도록 설계된 기본적인 산업용 이더넷 모듈입니다.이 특정 4 포트 산업 스위치 모듈은 4 개의 10/100BASE-TX RJ45 포트를 제공하여 요구가있는 자동화 환경에서 유연하고 탄력있는 네트워크 연결을 가능하게 합니다.그것의 핵심 기능은 구리 연결성을 추가함으로써 PLC, HMI 및 센서와 같은 다양한 장치를 강력한 산업 네트워크 인프라에 직접 연결하는 것을 촉진함으로써 백본 스위치의 기능을 확장하는 것입니다.신뢰성을 위해 엔지니어링, 그것은 충격, 진동 및 광범위한 온도 변화를 포함하여 산업 설정의 도전에 저항하기 위해 지어진 소형, DIN 레일 장착 가능한 형태 요소 내에서 자동 협상, 자동 극성 및 포함적인 진단 LED를 특징으로 합니다.

1.Product 개요 및 시스템 통합

Hirschmann MM2-4TX1은 단순한 포트 확장기 이상입니다.모듈형 시스템 아키텍처를 구현하는 전용 산업용 이더넷 모듈입니다.이 설계 철학은 네트워크 엔지니어가 애플리케이션의 정확한 연결 요구 사항을 충족시킬 수 있도록 중앙 이 이 중앙 이 이 이 이 같은 다양한 미디어 모듈로 중앙 이 중중앙 이 포함하여 맞춤형 스위치 솔루션을 구축할 수 있도록이 접근 방식은 전체 스위치 단위를 대체하지 않고 단순히 모듈을 추가하거나 교환함으로써 네트워크를 쉽게 적응하거나 확장할 수 있기 때문에 비교할 수 없는 유연성을 제공합니다.모듈은 부모 스위치 모모모모모모모모듈은 부모 스위치 모모모듈은 배선을 단순화하고 잠재적 인 실패 지점을 줄이는 부모 스위치 모모듈모듈의 백플레인에서 직접 전력을 끌어들여서 작동합니다.그것은 분산형 네트워크 토폴로지를 구축하는 중요한 구성 요소이며, 네트워크 연결 지점을 공장 바닥에 있는 기계와 센서에 더 가까이 가져옵니다.

2.Technical 명세 및 성능 특성

MM2-4TX1은 거친 산업 환경에서 안정적인 성능을 보장하는 견고한 기술적 매개 변수에 의해 정의됩니다.단위는 표준 10/100 Mbps 속도를 지원하고 자동 MDI/MDIX 크로스오버, 자동 협상 및 자동 극도 수정을 특징으로 하는 4개의 RJ45 이더넷 포트를 공급합니다.트위스트 페어 연결을 위한 지원되는 네트워크 케이블 길이는 표준 이더넷 사양에 따라 최대 100 미터입니다.0.8W의 낮은 전력 소비로 에너지 효율적인 시스템 설계에 기여합니다.단위는 0°C에서 +60°C의 온도 범위 내에서 작동하도록 설계되어 있으며, 통제되고 극단적인 산업 환경에 적합하게 만드는 -40°C에서 +70°C까지 작동할 수 있는 선택적 변형 (MM2-4TX1-EEC)입니다.실패 사이의 평균 시간 (MTBF)은 MIL-HDBK-217F 표준에 따라 432.8 년으로 계산되어 매우 높으며, 중요한 운영에 대한 입증된 신뢰성을 강조합니다.

산업 내구성을 위한 3.Design 특징 및 건설

견고한 기계 및 전기 설계

이 4 포트 산업 스위치 모듈의 물리적 구조는 공장 바닥 및 기타 산업 환경의 엄격성을 견이 이 이 할 수 있습니다.모듈은 38 mm x 134 mm x 77 mm (폭 x 높이 x 깊이) 크기를 가진 소형 발자국을 갖추고 있으며 산업 제어 캐비기기기기의 공통적인 장착물인 표준 35 mm DIN 레일에 설치하기 위해 설계되었습니다.주택은 고체 물체의 침입으로부터 보호하는 IP20의 보호 등급을 제공합니다.일정한 기계 진동과 가끔 충격의 존재에서 작동 안정성을 보장하기 위해, 모듈은 기계적으로 도전적인 환경에서 탄력을 보장하는 엄격한 IEC 60068-2-6 (진동) 및 IEC 60068-2-27 (충격) 표준을 준수합니다.

전자기 호환성(EMC) 및 안전

산업 사이트는 종종 전기 소음으로 포화되어 있으며, MM2-4TX1은 이러한 간단 중에 데이터 무결성을 유지하기 위해 설계되었습니다.그것은 공기에서 최대 8 kV의 정전방전 (ESD), 전력 라인에서 2 kV의 전기 빠른 전환 (폭발) 및 라인과 지구 사이의 2 kV의 서지 전압을 견고할 수 있는 인상적인 EMC 면역을 자랑합니다.또한 관련 표준에 정의된 바와 같이 전자기장의 방해를 저항하기 위해 테스트됩니다.이러한 기능은 중단없는 데이터 전송과 높은 네트워크 가용성을 보장합니다.또한 이 모듈은 cUL 508 및 cUL 1604 Class 1 Division 2를 포함한 중요한 안전 인증을 가지고 있으며 잠재적으로 위험한 산업 장소에서 사용할 수 있도록 승인되었습니다.

4.Primary 응용 분야 및 산업 솔루션

Hirschmann MM2-4TX1은 신뢰할 수 있는 이더넷 연결이 가장 중요한 광범위한 산업 자동화 및 제어 응용 프로그램에서 자신의 niche를 찾습니다.제조 및 공정 자동화에서, 그것은 프로그램 가능한 논리 컨트롤러 (PLC), 인간 기계 인터페이스 (HMI), 모터 드라이브 및 공장 네트워크에 걸쳐 분산 I/O 시스템을 연결하기 위해 모듈 스위치 내에서 사용됩니다. 그것의 견고한 디자인은 진동 아래의 신뢰성이 중요한 곳에 철도 온보드 네트워크 및 역 정보 디스플레이를 포함하여 운송또한 전력 변전소와 같은 에너지 부문 응용 프로그램에서 효과적으로 작동하여 실시간 제어 및 모니터링을 위해 필요한 연결성을 제공합니다. 모듈의 산업 표준을 준수함으로써 경화되고 신뢰할 수 있는 이더넷 구성 요소가 필요한 거의 모든 부문에 신뢰할 수 있습니다.

5.Operational 이점과 경제적 이점

향상된 네트워크 유연성과 간소화된 유지 보수

MM2-4TX1의 모듈형 성격은 중요한 운영 이점을 제공합니다.그것은 각 위치에 대한 정확한 포트 수와 유형을 지정할 수 있는 매우 맞춤형 네트워크 인프라를 만들 수 있습니다.이 모듈성은 더 쉬운 유지보수 및 확장성으로 번역됩니다.단일 포트가 손상되거나 네트워크가 변경되어야 한다면 전체 고정 포트 스위치보다는 특정 모듈만 교체되거나 추가되어야 합니다.이것은 중단 시간을 최소화하고 예비 부품 재고를 줄입니다.전력, 링크 상태, 속도 및 활동을 위한 통합 된 LED 표시기는 명확한, 한 눈에 진단을 제공하여 유지 보수 직원이 빠르게 네트워크 문제를 식별하고 문제를 해결할 수 있도록, 따라서 수리하는 평균 시간을 줄일 수 있습니다 (MTTR).

장기 신뢰성 및 비용 효율성

MM2-4TX1과 같은 산업용 등급 부품에 투자하는 것은 총 소유 비용에 직접적인 영향을 미칩니다.높은 MTBF와 견고한 구조는 더 긴 서비스 수명과 오류 주파수를 줄여줍니다. 이는 유지 보수 비용을 낮추고 비용이 많은 생산 중단을 방지합니다.중앙 집중 모듈 스위치 시스템에 통합함으로써 네트워크에서 관리되는 장치의 전체 수를 줄일 수 있으며 네트워크 관리를 단순화하고 관리 오버헤드를 줄일 수 있습니다.모듈의 낮은 전력 소비는 운영 수명 동안 에너지 절약에 기여하여 대규모 산업 배포에 경제적이고 환경적으로 건강한 선택입니다.

자주 묻는 질문(FAQ)

1.Hirschmann MM2-4TX1은 독립적인 관리 스위치입니까?

아니요, MM2-4TX1은 독립 스위치가 아닙니다.그것은 특정 MS20, MS30 또는 RS20 스위치와 같은 Hirschmann MICE 시리즈에서 호환 가능한 모듈 스위치 샤시에 설치해야하는 미디어 모듈입니다.SNMP, VLAN 및 HiPER-Ring 冗余와 같은 관리 기능은 이 모듈이 설치된 중앙 스위치 이 이 이 체시에 의해 제공됩니다.모듈 자체는 물리적 층 구성 요소로서 기능하며 스위치의 전체 용량에 4개의 구리 포트를 추가합니다.

2.표준 MM2-4TX1과 MM2-4TX1-EEC 변형 사이의 차이는 무엇입니까?

주요 차이점은 작동 온도 범위에 있습니다.표준 MM2-4TX1은 대부분의 산업 환경에 적합한 0°C에서 +60°C까지 작동하도록 설계되었습니다.MM2-4TX1-EEC 변형은 -40°C에서 +70°C까지 작동할 수 있는 확장된 온도 버전입니다.이것은 EEC 모델을 야외 설치, 난방이 없는 창고 또는 상당한 주변 열을 생성하는 중형 기계와 인접한 환경과 같은 극단적인 기후 응용 프로그램에 이상적이게 만듭니다.

3.How"자동 교차"및"자동 극성"기능 이익 설치?

자동 MDI/MDIX (자동 크로스) 기능은 크로스오버 케이블의 필요성을 제거합니다.직선 또는 크로스오버 케이블이 사용되는지 상관없이 모듈은 신호 경로를 자동으로 감지하고 수정하여 적절한 연결을 보장합니다.자동 극성 수정은 케이블의 와이어 자자자선이 실수로 반환되더라도 데이터 신호가 정확하게 해석되도록 보장합니다.함께, 이러한 기능은 설치를 급격히 가속화하고, 인간의 오류를 줄이고, 잘못된 케이블링으로 인한 잠재적 인 연결 문제를 방지합니다.

4.Can 이 단위는 높은 가용성과 중복성을 요구하는 네트워크에서 사용될 수 있습니까?

예, 호환 가능한 Hirschmann 모듈 스위치 호호호환형 체시에 설치할 때, 네트워크는 체시에 의해 지원되는 고급 冗余 프로토콜을 활용할 수 있습니다.중요한 기술은 Hirschmann의 독점적인 HiPER-Ring이며, 케이블 중단이 발생한 경우 네트워크 복구 시간이 50밀리초 미만을 달성할 수 있습니다.이것은 간단한 통신 중단조차도 심각한 생산 중단이나 안전 문제로 이어질 수 있는 중요한 자동화 네트워크의 높은 가용성을 보장합니다.

5.What 이 단위에 의해 소지되는 주요 인증은, 그리고 왜 그들은 중요합니까?

MM2-4TX1은 산업용 제어 장비용 cUL 508 및 위험한 장소에서 사용할 수 있는 cUL 1604 Class 1 Division 2를 포함하여 여러 가지 중요한 인증을 보유하고 있습니다.이러한 인증은 모듈이 테스트되었고 엄격한 안전 표준을 충족한다는 독립적인 검증을 제공하기 때문에 매우 중요합니다.시스템 통합자 및 최종 사용자에게 이것은 제품이 특정 산업 및 폭발성 환경에서 사용할 수 있도록 안전하다는 것을 의미하며, 이는 종종 프로젝트 승인 및 보험 준수에 대한 필수 요구 사항입니다.
