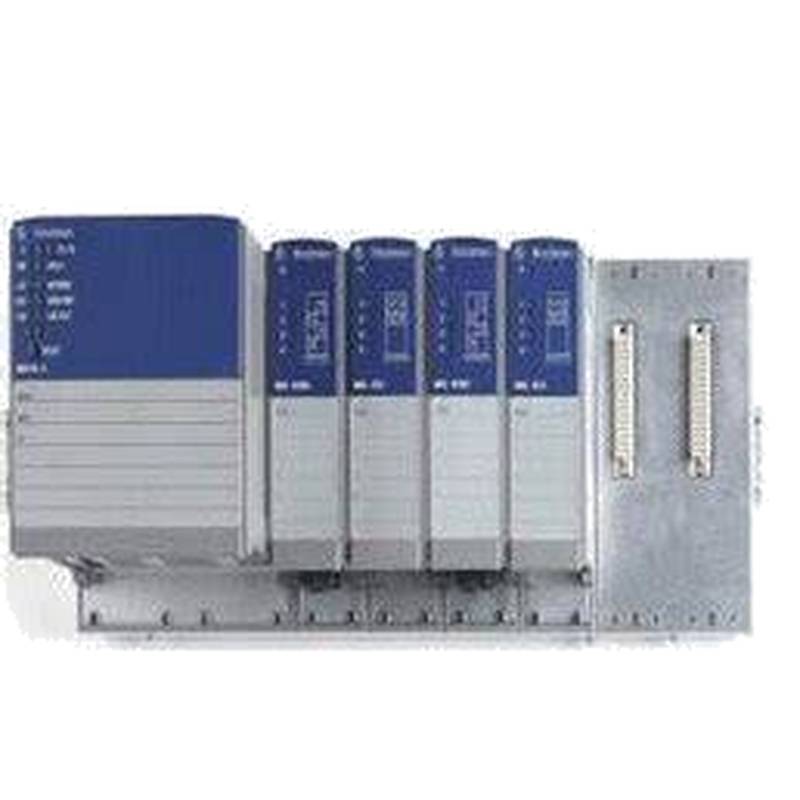

Hirschmann MS20-1600SAAEHC는 탄력적이고 고성능 산업 인프라를 구축하는 결정적인 솔루션입니다.이 장치는 연결성, 지능형 관리 및 견고한 신뢰성의 중요한 혼합을 제공하는 모듈형 산업용 관리 스위치입니다.Hirschmann OpenRail 시리즈의 핵심 구성 요소로서,이 산업 네트워크 스위치는 컴팩트하고 DIN 레일 장착 가능한 형태로 포괄적인 레이어 2 관리 기능을 제공하기 위해 설계되었습니다.그것은 특별히 거친 산업 환경에서 발견되는 전기 소음, 온도 변화 및 기계적 스트레스를 견고하도록 만들어졌으며, 공장 자동화, 프로세스 제어 및 기타 까다로운 운영 기술 (OT) 환경에서 응용 프로그램을위한 이상적인 네트워킹 척추입니다.설계 철학은 네트워크 가용성을 극대화하고 관리를 단순화하여 중요한 데이터 흐름이 중단되지 않도록 보장하는 것입니다.
1.Product 개요 및 시스템 통합 철학
MS20-1600SAAEHC는 모듈성과 미래 방지를 고려하여 설계된 제품 가족에 속합니다.OpenRail 시리즈의 일부로서, 그것은 지속적으로 진화하는 기술 풍경에서 유연성을 가능하게 하는 모듈식 OpenOpenRail 시리즈를 갖추고 있습니다.이 특정 모델은 16개의 빠른 이더넷 (10/100 Mbps) 포트로 미리 구성되어 있으며, 다양한 필드 장치, 센서 및 컨트롤러에 대한 충분한 연결성을 제공합니다.이 산업 네트워크 스위치의 주요 차이점은 원격 액세스, 고급 진단, 트래픽 필터링 및 네트워크 冗余를 위한 견고한 기능을 포함하는 "향상된" 소프트웨어 버전입니다.스위치는 스토어-앤-포워드 스위치 방법으로 작동하며 스스스스위치는 스스스토어-앤-포워드 스위치 방법으로 작동하며 스스스스스위치는 스스스스스스위치는 팬 없는 디자인을 갖추고 있으며, 기계적
2.Technical 명세 및 물리적 설계
MS20-1600SAAEHC의 기술적 프로필은 산업용 응용 프로그램에 적합성을 강조합니다.24VDC 작동 전원(18-32VDC 범위)이 필요하며, 에너지 효율적인 작동에 기여하는 24VDC에서 최대 500mA를 소비합니다.단위는 202 x 133 x 100 mm의 치수를 가진 소형이며 880 그램의 무게를 가지고 있으며 제어 캐비넷 내의 표준 DIN 레일에 고밀도 설치를 허용합니다.IP20 보호 등급은 12.5 밀리미터 이상의 고체 물체와의 접촉으로부터 보호되어 있으므로 폐쇄 패널에 적합합니다.스위치는 0°C에서 +60°C까지의 온도에서 신뢰할 수 있도록 설계되어 있으며 -40°C에서 +70°C까지의 저장 및 운송 온도를 저항할 수 있습니다.구축된 품질에 대한 인상적인 증거는 36.5년의 실패 사이의 높은 평균 시간 (MTBF)입니다.
3.Core 특징 및 기능 기능
고급 네트워크 冗余 및 신뢰성
이 산업용 관리 스위치는 최대 네트워크 가동 시간을 위해 설계되었습니다.그것은 0.3초 미만의 링 네트워크 복구 시간을 달성할 수 있는 Hirschmann의 독점 HIPER-Ring 프로토콜을 지원하여 단일 링크 실패가 전체 네트워크를 파괴하지 않도록 보장합니다. 또한 RSTP (Rapid Spanning Tree Protocol) 및 MRP (Media Redundancy Protocol)와 같은 표준 프로토콜을 지원하여 다중 공급자 환경에서 상호 운영성을 제공합니다.또한 스위치는 24VDC 전원 입력을 지원하여 전원 공급 장애에 대한 추가 탄력을 제공합니다.
포함적인 관리 및 보안 스위트
MS20-1600SAAEHC의 "향상된"소프트웨어는 시리얼 콘솔, 웹 인터페이스 (HTTP / HTTPS), SNMP (v1, v2c 및 v3) 및 Telnet를 포함하여 다양한 관리 인터페이스를 제공합니다.초기 설정 및 진단을 위해, 그것은 자동 구성 접합기와 함께 사용할 수 있는 USB 인터페이스를 특징으로 합니다.보안 기능은 MAC 및 IP 주소를 기반으로 하는 포트 보안 및 안전한 네트워크 관리를 위한 SNMPv3을 포함하여 산업용 장치에 대한 견고합니다.또한 네트워크 트래픽을 세그먼트하고 보안을 향상시키기 위해 IEEE 802.1Q VLAN을 지원합니다.
서비스 품질(QoS) 및 교통 관리
중요한 실시간 데이터를 우선순위로 보장하기 위해 이 산업용 네트워크 스위치는 정교한 QoS 메커니즘을 제공합니다.그것은 4개의 우선순위 4줄을 지원하고 IEEE 802.1D/p 표준에 기반한 트래픽 우선순위를 지원합니다.IGMP Snooping 및 Querier와 같은 기능은 멀티캐스트 트래픽을 효율적으로 관리하여 네트워크를 홍수시키지 않으며, 방송 폭풍 제한기는 네트워크를 기능이 잘못된 장치로부터 보호합니다.
견고한 환경 및 전자기 호환성
산업 표준에 따라 지어진 스위치는 강한 EMC 면역성을 보여줍니다.그것은 관련 IEC/EN 표준에 따라 6kV 접촉 및 8kV 공기 방전, 10 V/m의 전자기장과 전기 빠른 전환 (폭발) 및 서지 (ESD)에 대해 테스트됩니다.이것은 전기 소음이 많은 산업 환경에서 안정적인 작동을 보장합니다.또한 산업 제어 장비의 cULus 및 위험한 장소의 Class 1 Division 2를 포함한 다양한 산업 인증을 충족합니다.
4.Primary 응용 분야 및 산업 솔루션
Hirschmann MS20-1600SAAEHC는 네트워크 신뢰성이 협상할 수 없는 다양한 분야에 배포됩니다.산업 자동화 및 제어 시스템에서 공장 바닥에 PLC, HMI, 모터 드라이브 및 I/O 모듈을 위한 통신 공공공간을 형성합니다.EtherNet/IP 및 PROFINET과 같은 프로토콜과 호환성은 이러한 환경에 원활한 통합을 보장합니다.운송 분야에서, 그 견고한 디자인은 철도 및 트랙사이드 응용 프로그램에 적합합니다.또한 강력한 건설과 고급 관리 기능이 장기적이고 신뢰할 수 있는 운영을 보장하는 전력 공급 변전소 및 기타 중요한 인프라 프로젝트에 이상적입니다.
5.Operational 이점 및 경제 가치
이 산업용 관리 스위치의 주요 가치는 생산 가동 시간을 극대화하는 능력에 있습니다.HIPER-Ring과 같은 빠른 冗余 프로토콜을 구현함으로써 네트워크 장애로 인한 비용이 많은 생산 중단의 위험을 최소화합니다.LED, 신호 접촉, syslog 및 RMON을 포함한 포함적인 진단 도구는 선동적인 유지 보수 및 더 빠른 문제 해결을 가능하게 하고, 수리에 대한 평균 시간 (MTTR) 및 총 소유 비용을 줄입니다.팬 없고 견고한 디자인은 상업용 등급 스위치에 비해 유지 보수 요구 사항이 낮고 운영 수명이 더 긴 것을 의미하며, 산업 자산의 수명주기에 걸쳐 투자 수익률이 우수합니다.
자주 묻는 질문(FAQ)
이 스위치의 "향상된"소프트웨어 버전의 의미는 무엇입니까?
"향상된" 소프트웨어 버전은 현대 산업용 관리 스위치에 필수적인 포괄적인 기능을 제공합니다.이것은 HIPER-Ring과 RSTP와 같은 고급 冗余 프로토콜, SNMP 및 웹 인터페이스를 통한 정교한 관리 옵션, 포트 보안 및 VLAN과 같은 중요한 보안 기능을 포함합니다.그것은 기본적으로 더 고급 "전문"소프트웨어 버전으로 업그레이드하지 않고 견고한 산업 네트워크를 구축, 관리 및 보호하기 위해 필요한 도구 키트를 제공합니다.
HIPER-Ring 冗余 기능은 어떻게 네트워크 신뢰성을 향상시킬 수 있습니까?
HIPER-Ring은 물리적 링 토폴로지에서 연결된 스위치를 구성하지만 라인으로 논리적으로 작동하는 독점 Hirschmann 프로토콜입니다.케이블 중단이나 스위치 오류가 링의 어디서나 발생하면 네트워크는 나머지 모든 장치의 연결을 유지하기 위해 300 밀리초 이내에 자체를 재구성할 수 있습니다.이 초빠른 복구 시간은 산업 응용 프로그램에서도 매우 중요하며, 짧은 네트워크 중단조차도 상당한 생산 중단 시간이나 프로세스 중단으로 이어질 수 있습니다.
이 스위치는 극단적인 온도 조건에서 작동할 수 있습니까?
MS20-1600SAAEHC는 0°C에서 +60°C의 작동 온도 범위를 가진 표준 산업 환경을 위해 설계되었습니다.이것은 광범위한 공장 및 실내 산업 설정을 포함하지만, 기후 제어 없이 극단적인 냉각이나 열에서 연장된 작동을 위해 등급되지 않습니다.더 심각한 환경 조건에 대해서는 "T"또는 "E"온도 등급 (예를 들어 -40°C에서 +70°C)을 가진 Hirschmann 포트폴리오의 다른 변형이 더 적합합니다.
이 스위치는 산업 및 위험한 환경에서 사용하기 위해 어떤 인증을 가지고 있습니까?
이 특정 모델은 산업 제어 장비에 대한 cUL 508 목록과 위험한 위치에 대한 cUL 1604 클래스 1 디비전 2를 포함하여 북미의 다양한 산업 응용 프로그램에 적합합니다.변전역(IEC 61850) 및 철도에 대한 다른 인증은 제품 부품 번호에 다른 문자로 표시된 선택적 변형으로 사용할 수 있습니다.
이 장치의 주요 물리적 설치 특징은 무엇입니까?
스위치는 산업 제어 패널 내부 규범인 표준 DIN 레일에 쉽고 안전한 설치를 위해 설계되었습니다.202 x 133 x 100 mm의 컴팩트 크기와 경량 디자인 (880g)은 캐비넷 공간을 효율적으로 사용할 수 있습니다.전력은 4 핑 플러그 인 터미널 블록을 통해 연결되어 안전하고 진동에 저항하는 연결을 보장합니다.
