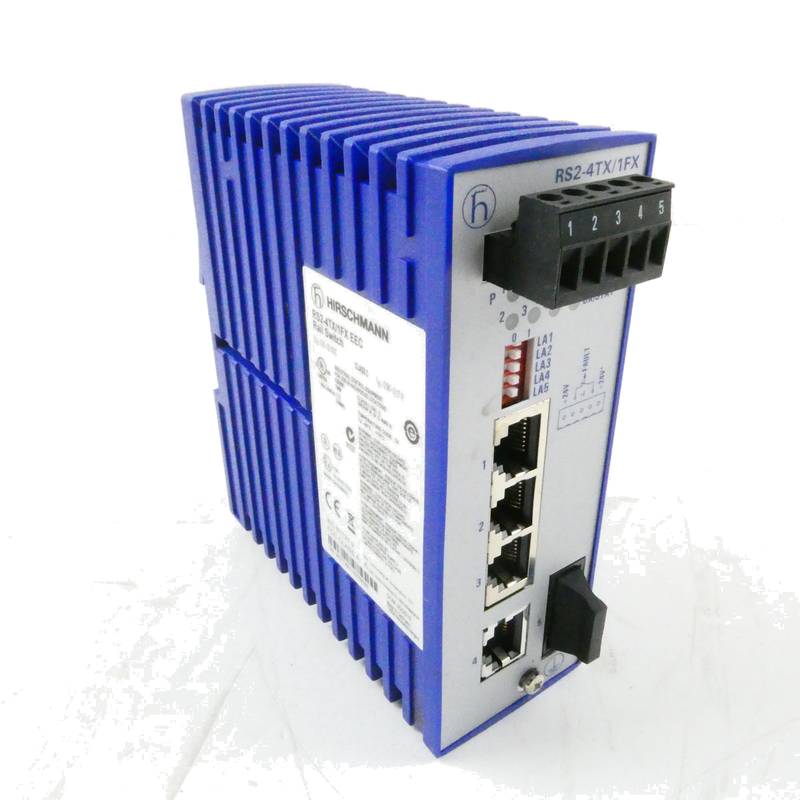

산업 이더넷 스위치 Hirschmann RS2-4TX/1FX EEC는 DIN 레일을 강화했습니다

Hirschmann RS2-4TX/1FX EEC는 산업 네트워킹 분야에서 신뢰성의 모범으로 서있으며, 표준 상업용 장비를 불가능하게 만드는 조건에서 번영하기 위해 명시적으로 강화된 산업 스위치로 설계되었습니다.이 산업용 이더넷 스위치는 구리와 광섬유 포트의 혼합으로 견고한 연결성을 제공하여 전기적으로 소음이 많고 물리적으로 도전적인 설정에서 네트워크 안정성을 보장합니다.광범위한 작동 온도 범위와 높은 신뢰성의 입증된 기록과 결합하여 컴팩트하고 DIN 레일 장착 가능한 디자인은 공장 자동화, 프로세스 제어 및 운송 시스템과 같은 분야에서 탄력 있는 네트워크 인프라를 구축하는 데 필수적인 구성 요소입니다.이 장치는 운영 기술의 핵심 원칙을 구현합니다. 최소한의 중단 시간으로 연장 된 수명주기에 걸쳐 원활한 성능입니다.

1.Product 개요 및 핵심 기능

Hirschmann RS2-4TX/1FX EEC는 10 Mbit/s 이더넷과 100 Mbit/s 빠른 이더넷 표준을 지원하는 저장 및 전달 스위치 모드를 사용하는 관리되지 않는 산업용 이더넷 스위치입니다.주요 기능은 산업 제어 시스템에 중요한 장치를 연결하는 매우 신뢰할 수 있고 유지 보수 없는 네트워크 세그먼트를 제공하는 것입니다. "강화된"지정은 단순한 마케팅 용어가 아닙니다.그것은 가장 중요한 곳에서 일관된 데이터 전송을 보장하는 극단적인 온도, 강한 진동 및 전자기 간그것단을 견디는 단위의 능력에 대한 직접적인 참조입니다.

Hirschmann의 유명한 RS2 시리즈의 일부로서,이 스위치는 "설정 및 잊기"철학을 주위로 구축되어 있으며, 구리 포트에서 자동 주소 학습, 자동 극성 인식 및 자동 크로스오버와 같은 필수적인 네트워크 관리 기능을 제공합니다.이 플러그 앤 플레이 기능은 설치 시간과 복잡성을 크게 줄입니다.전기 및 광학 인터페이스 모두의 통합은 유연한 네트워크 설계를 가능하게 하며, 장거리 내에서 네트워크를 확장하고 전기 소음에 면역이 없는 안정적인 전추추 전을 만들 수 있습니다.

2.Technical 명세 및 물리적 설계

포트 구성 및 네트워크 인터페이스

이 강화된 산업 스위치는 전략적으로 분할되어 연결 다양성을 제공하기 위해 총 6개의 포트를 갖추고 있습니다.표준 트위스트 페어 구리 케이블링을 통해 장치를 연결할 수 있는 4 개의 10/100BASE-TX RJ45 포트를 갖추고 있습니다.이 포트는 자동 협상 및 자동 극성을 지원하여 PC, PLC, HMI 및 기타 현장 장치의 연결을 단순화합니다.중요한 것은 또한 SC 연결관을 가진 2개의 100BASE-FX 다중 모드 광섬유 항구를 포함합니다.섬유 포트를 포함함함으로써 스위치는 산업 환경에서 중요한 특징인 EMI / RFI에 면역이 없는 거리를 통해 다른 네트워크 세그먼트를 교통할 수 있습니다.

전기 및 환경 견고성

스위치는 24 V DC 전원 입력으로 작동하며 -25%에서 +30%의 광범위한 포용력 범위를 가지고 있습니다.그것은 더 신뢰할 수 있는 전원 공급 설정을 허용하는 전원 冗余 기능을 갖추고 있습니다.최대 전력 소비량은 5.4 W로 모든 제어 패널에서 에너지 효율적인 구성 요소입니다.장치의 견고성은 -40°C에서 +70°C의 작동 온도 범위와 -40°C에서 +85°C의 저장 온도 범위로 강조되어 있으며, 가열이 없는 창고 또는 직접 태양에 노출되는 상태에서 성능을 유지합니다.그것은 IP20 표준에 따라 보호되어, 큰 고체 물체와의 접촉으로부터 안전합니다.

물리적 빌드 및 신뢰성 메트릭스

47 mm x 135 mm x 111 mm (폭 x 높이 x 깊이)를 측정하는 컴팩트하고 견고한 금속 케이싱에 보관된 스위치는 표준 35 mm DIN 레일에서 공간을 효율적으로 사용하도록 설계되었습니다.무게는 단지 320 그램, 그것은 모두 견고하고 경량입니다.견고성의 주요 지표는 51.4 년 (MIL-HDBK-217F 표준에 따라) 의 계산된 실패 사이 평균 시간 (MTBF)이며, 실패가 선택이 아닌 중요한 응용 프로그램에 대한 특별한 설계 장수와 적합성을 증명합니다.

3.Key 특징 및 운영 이점

비교할 수 없는 견고성 및 산업 준수

이 산업용 이더넷 스위치의 정의적인 특징은 강화된 디자인입니다.그것은 EN 61000-4-5에 따라 6 kV 접촉과 8 kV 공기 방전에서 정전방전 (ESD)에 대한 면역, 전력 라인에서 2 kV에서 전기 빠른 전환 (폭발) 및 서지 면역을 포함하여 엄격한 산업 EMC 표준을 준수합니다. 또한 진동 및 충격 저항 표준 (IEC 60068-2-6와 IEC 60068-2-27)을 충족하고 무거운 기계와 일정한 진동을 가진 환경에서 작동할 수 있도록 보장합니다.

종합적인 진단 및 안전

관리되지 않는 스위치에도 불구하고 전력, 링크 상태, 데이터 활동 및 오류를 위한 LED 표시자를 통해 필수적인 진단 피드백을 제공합니다.또한 전원 공급 장애의 경우 외부 경보를 트리거하는 데 사용할 수 있는 신호 접촉 (오류 릴레이)를 포함하여 시스템 모니터링의 필수적인 층을 제공합니다. 장치는 산업 장비에 대한 cUL 508, 위험한 위치 (클래스 1 Div 2) 에 대한 cUL 1604 및 IT 장비에 대한 cUL 60950을 포함하여 다양한 지리적 및 산업에서 사용할 수 있는 승인을 보장합니다.

간소화된 네트워크 통합 및 유지보수

구리 항구의 자동 특징 (자동 협상, 자동 MDI/MDIX, 자동 극성)은 크로스오버 케이블 또는 수동 구성의 필요성을 제거하여 설치를 거의 방지합니다.자동 주소 학습을 가진 저장 및 전달 스위치 메커니즘은 데이터 패켓의 효율적이고 충돌 없는 전달을 보장합니다.이 기능의 조합으로 작동하기 위해 지속적인 유지 보수 또는 기술적 네트워킹 지식이 필요하지 않는 장치가 생성되며, 총 소유 비용이 낮습니다.

4.Primary 응용 분야 및 산업 솔루션

이 강화된 산업 스위치는 수많은 요구적인 분야에서 목적을 찾습니다.공장 자동화에서는 PLC, 모터 드라이브, 로봇 컨트롤러 및 센서 배열을 연결하여 고전력 모터 및 드라이브에 의해 생성되는 EMI에 면역이 없는 신뢰할 수 있는 네트워크 척추를 형성하기 위해 공장 층에 배치됩니다.그 견고한 구조는 자동차 제조, 포장 라인 및 기타 거친 산업 환경에서 사용하기 위해 이상적입니다.

물 처리, 석유 및 가스 및 화학 공장과 같은 공정 산업에서 스위치의 광범위한 온도 범위에서 작동할 수 있는 능력과 위험한 위치에 대한 인증은 안전하고 신뢰할 수 있는 선택입니다.광섬유 포트는 이러한 환경에서 신호 무결성과 고립을 유지하면서 종종 몇 킬로미터를 넘는 제어실 및 원격 현장 설치 사이의 장거리 연결을 만드는 데 특히 가치가 있습니다.

철도 및 교통 관리 시스템을 포함한 운송 부문도 스위치의 진동 저항과 연장 된 온도 작동에서 혜택을 받습니다.그것은 교통등 제어 또는 네트워크 장애가 선택이 아닌 철도 신호 응용 프로그램을 위한 도로가로 캐비넷에서 사용될 수 있습니다.소형 DIN 레일 디자인은 에너지 배포 변전소와 건물 자동화 제어 네트워크에 적합합니다.

자주 묻는 질문(FAQ)

표준 사무실 스위치보다 RS2-4TX/1FX EEC와 같은 '강화된 산업 스위치'를 사용하는 주요 장점은 무엇입니까?

가장 큰 장점은 극단적인 조건에서 우수한 신뢰성입니다.표준 사무실 스위치는 기후 제어 환경을 위해 설계되었습니다.반대로, 이 강화된 산업 스위치는 -40°C에서 +70°C, 기계장치로부터 강한 진동 및 중요한 전자기 간단을 저항하기 위해 만들어졌습니다.그것의 견고한 금속 주택, 안전한 DIN 레일 설치 및 conformal 코팅 내부 구성 요소는 먼지, 습기 및 부식 대기로부터 보호하여 가장 필요한 곳에서 중단되지 않은 네트워크 운영을 보장합니다.

이 스위치의 광섬유 포트는 어떻게 산업 환경에서 네트워크 설계를 향상시킬 수 있습니까?

두 개의 100BASE-FX 멀티 모드 광섬유 포트는 두 가지 중요한 이점을 제공합니다.모터와 드라이브에서 발생하는 전기 소음은 구리 케이블의 신호를 심각하게 악화시킬 수 있습니다.광섬유 케이블은 이 전자기 방해 (EMI)에 완전히 면역이 있으며 데이터 무결성을 보장합니다.또한, 섬유 연결은 표준 구리 이더넷의 100 미터 한계보다 훨씬 더 큰 거리를 걸릴 수 있으며, 신호 악화없이 건물 또는 큰 공장 바닥 사이에 네트워크 세그먼트를 연결할 수 있습니다.

이 스위치는 잠재적 인 폭발 위험이 있는 위치에 적합합합니까?

예, Hirschmann RS2-4TX/1FX EEC는 cUL 1604 Class 1 Division 2 인증을 보유하고 있습니다.따라서 불연성 가스, 증기 또는 먼지가 비정상적인 조건에서 존재할 수 있는 위험한 장소에서 사용할 수 있음을 의미합니다.이 인증은 석유 및 가스, 화학 및 제약 산업 내의 많은 지역에 배포할 수 있는 안전하고 준수 된 선택입니다.

51.4년 MTBF(Mean Time Between Failures) 등급은 사용자에게 무엇을 의미합니까?

51.4 년의 MTBF 등급은 MIL-HDBK-217F 표준에 따라 계산된 신뢰성의 통계적 예측입니다.사용자에게는 이것은 스위치의 작동 수명 동안 실패의 예외적으로 낮은 확률으로 번역됩니다.그것은 제품의 장기 내구성에 대한 높은 수준의 신뢰를 제공하고 계획되지 않은 중단 시간 및 관련 유지 보수 및 교체 비용의 위험을 최소화함으로써 총 소유 비용을 줄입니다.

이 스위치를 사용하여 冗余 전력 공급 시스템을 만들 수 있습니까?

예, 스위치는 24 V DC 전원 冗余를 지원합니다.이 기능은 스위치의 터미널 블록에 두 개의 별도의 24 V DC 전원을 연결할 수 있습니다.일차 전원 공급이 실패하면 스위치는 네트워크 트래픽에 대한 중단없이 2차 전원 공급을 사용하여 원활하게 작동을 계속합니다.이것은 최대 네트워크 가용성이 필요한 애플리케이션에 대한 중요한 기능입니다.
