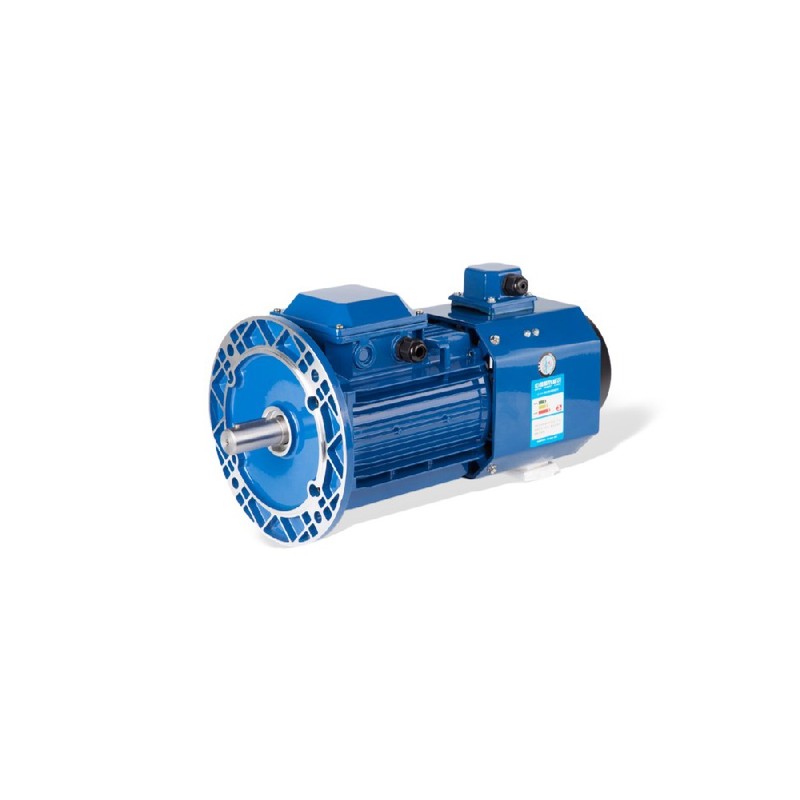

GESHI YVF2 알루미늄 하우징 사각 프레임 가변 주파수 3상 유도 전동기는 H63에서 H132까지의 프레임 사이즈 내에서 0.12 kW ~ 7.5 kW의 전력 범위로 작동합니다. 5 Hz ~ 50 Hz에서는 일정한 토크를, 50 Hz ~ 100 Hz에서는 일정한 전력을 제공하도록 설계된 이 모터는 표준 정현파 펄스 폭 변조 가변 주파수 드라이브와 직접 통합됩니다. 저단 토크 출력의 손실 없이 가변 속도 제어가 필요한 산업용 기계에 신뢰할 수 있는 기계적 및 전기적 솔루션을 제공합니다.
기계 제작자와 플랜트 엔지니어가 가속-감속 구동 트레인을 구성할 때 열 안정성, 낮은 프레임 중량, 치수 호환성의 균형을 맞추는 전기 모터를 찾는 것은 여전히 중요한 과제입니다. 표준 유도 전동기는 내부 냉각 팬 속도의 감소로 인해 무부하 상태에서 저주파로 지속적으로 작동할 때 과도한 고정자 온도 상승 문제를 겪는 경우가 많습니다. 이에 대응하여 최신 가변 주파수 드라이브 애플리케이션은 최적화된 전자기 설계 및 독립적이거나 향상된 방열 프로필을 갖춘 전용 인버터 듀티 머신을 요구합니다. 이 알루미늄 모터 시리즈는 가벼운 사각 인클로저와 최적화된 자기 회로를 결합하여 이러한 제약 사항을 해결하며, 넓은 속도 조절 범위에서 안정적인 자속 생성을 보장합니다. 산업 자동화 아키텍처의 드라이브 레이어 내에서 주로 작동하며, 상위 프로그래머블 로직 컨트롤러 및 주파수 변환기와 정밀한 동기화를 유지하면서 인버터 출력 주파수를 제어된 기계적 회전으로 변환합니다.
기술 사양
정격 전력: 0.12 kW - 7.5 kW @ 50 Hz
프레임 사이즈: H63 - H132 @ 주위 온도 20.0 °C
속도 조절 범위: 5.0 Hz - 100.0 Hz @ 정토크 및 정전력
정토크 범위: 5.0 Hz - 50.0 Hz @ 정격 전류
정전력 범위: 50.0 Hz - 100.0 Hz @ 정격 전압
마운팅 구성: B3, B5, B14, B35, B34 @ 표준 IEC 치수
절연 등급: Class F @ 155.0 °C 열 임계값
인클로저 보호: IP54 / IP55 @ IEC 60034-5
에너지 효율 등급: IE1 @ 400.0 V / 50 Hz
인버터 호환성: SPWM 가변 주파수 드라이브 @ 380.0 V
시스템 통합 및 하드웨어 설정
모터를 자동화 시스템에 통합하려면 조기 베어링 마모나 고조파 간섭을 방지하기 위해 올바른 전기적 단말 처리와 기계적 정렬이 필요합니다. 전원 케이블은 제어 캐비닛 내의 민감한 계측 라인으로 향하는 전자기 복사 방출을 최소화하기 위해 차폐된 구리 도체를 사용해야 합니다. 모터 프레임은 펄스 폭 변조 스위칭 캐리어에 의해 유도되는 고주파 누설 전류를 제거하기 위해 주 시스템 접지 바에 본딩된 안전한 저임피던스 접지 연결을 특징으로 해야 합니다. 인버터 출력 단자에 연결할 때, 시스템 식별 루틴을 실행하기 전에 원하는 회전 방향을 설정하기 위해 올바른 위상 시퀀스 정렬을 유지하십시오. B3 또는 B5 구성을 통해 마운팅 플레이트에 기계적으로 설치할 때는 내부 로터 베어링에 대한 반경방향 하중 응력을 방지하기 위해 다이얼 인디케이터를 사용하여 정밀한 축 공선성 검사가 필요합니다.
신뢰성 및 환경 내구성
주조 알루미늄 하우징은 높은 열 전도성을 제공하여 내부 고정자 열을 주변 공기로 빠르게 전달하는 동시에 습한 플랜트 환경에서 대기 부식에 저항합니다. 내부 권선은 Class F 절연 바니시로 진공 압력 함침 처리를 거쳐 고전압 스위칭 과도 현상 동안 습기 유입, 화학 증기 노출 및 부분 방전 저하로부터 보호합니다. 표준 샤프트 실과 개스킷이 장착된 터미널 박스는 IP54 또는 IP55 보호 등급을 달성하여 일상적인 세척 절차 중에 공기 중 입자와 물 튀김 유입을 방지합니다. 연속 S1 듀티 사이클용으로 설계된 통합 냉각 팬은 감소된 속도로 작동할 때에도 사각 리브 외관 프로필 전반에 걸쳐 일정한 공기 흐름을 유지하여 까다로운 산업 운영 주기 전반에 걸쳐 고장 간 평균 시간을 연장합니다.
선택 지침 및 대체 옵션
적절한 모터 크기를 선택하려면 구동되는 기계 장비에 필요한 부하 토크 프로필, 듀티 사이클 가속율, 최대 작동 주파수를 평가해야 합니다. 애플리케이션에 높은 방열 효율을 가진 콤팩트한 풋프린트가 필요한 경우, 이 알루미늄 프레임 시리즈는 표준 IEC 마운팅 인터페이스에 최적의 일치를 제공합니다. 특수 개조 또는 맞춤형 치수 레이아웃의 경우, 베이징 众平科技股份有限公司(Beijing Zhongping Technology)는 교차 참조 선택 및 직접 재고 교체 일치를 지원하기 위해 현지 애플리케이션 엔지니어링 지원을 유지합니다. 엔지니어는 기존 기계 섀시 구조를 재설계하지 않고도 원활한 기계적 호환성을 보장하기 위해 정격 전류, 샤프트 직경, 플랜지 치수와 같은 기존 작동 파라미터를 대체 프레임 사이즈와 교차 확인할 수 있습니다.
자주 묻는 질문 (FAQ)
1. 이 모터의 현재 현지 재고 가용성 및 배송 리드 타임은 어떻게 됩니까?
베이징 众平科技股份有限公司(Beijing Zhongping Technology)는 H63부터 H132까지의 표준 프레임 사이즈에 대해 지역 창고 재고를 유지하며, 긴급한 플랜트 유지보수 요구 사항에 대해 당일 출고를 지원합니다.
2. 이 제품 라인에는 어떤 보증 범위 및 RMA 반품 절차가 적용됩니까?
모든 유닛에는 출하 전 전기 테스트를 기반으로 하는 12개월 제조 결함 보증이 포함되어 있으며, 베이징 众平科技股份有限公司(Beijing Zhongping Technology) 서비스 채널을 통해 관리되는 신속한 현지 교체 처리가 제공됩니다.
3. 이 모터의 정확한 전압 및 주파수 작동 범위는 어떻게 됩니까?
이 모터는 380 V, 50 Hz의 표준 3상 공급 전원에서 작동하며, 적절한 SPWM 인버터와 페어링될 때 5 Hz부터 최대 100 Hz까지 가변 주파수를 처리하도록 설계되었습니다.
4. 전원 케이블에 대한 특별한 전자기 호환성 또는 차폐 요구 사항이 있습니까?
가변 주파수 드라이브에서 모터 단자로 이어지는 전원 공급 라인은 고주파 전자기 간섭을 억제하기 위해 외장 또는 차폐 대칭 케이블을 사용해야 합니다.
5. 지원되는 환경 보호 등급 및 최대 주위 작동 온도는 무엇입니까?
어셈블리는 IP54 또는 IP55 침투 보호 표준을 충족하며 정상 조건에서 -15 °C ~ 40 °C 범위의 주위 온도 내에서 안정적으로 작동합니다.
6. 직접 기계적 개조를 위해 어떤 마운팅 구성을 사용할 수 있습니까?
이 시리즈는 레거시 마운팅 홀 패턴에 맞추기 위해 B3 풋 마운트, B5 플랜지 마운트, B14 페이스 마운트, 그리고 결합된 B35 또는 B34 구성을 지원합니다.
7. 긴 작동 수명을 보장하기 위해 권장되는 정기 유지보수 단계는 무엇입니까?
정기 점검에서는 예정된 예방 유지보수 창 동안 단자 박스 조임 상태, 접지선 무결성, 냉각 리브 청결도, 베어링 음향 성능을 확인해야 합니다.
8. 이 모터를 맞춤형 파라미터 튜닝 없이 표준 벡터 제어 드라이브와 직접 통합할 수 있습니까?
유닛은 표준 가변 주파수 드라이브와 함께 효과적으로 작동하지만, 드라이브에서 동적 또는 정적 모터 자동 튜닝 루틴을 수행하면 최적의 자속 벡터 제어 정밀도가 보장됩니다.
