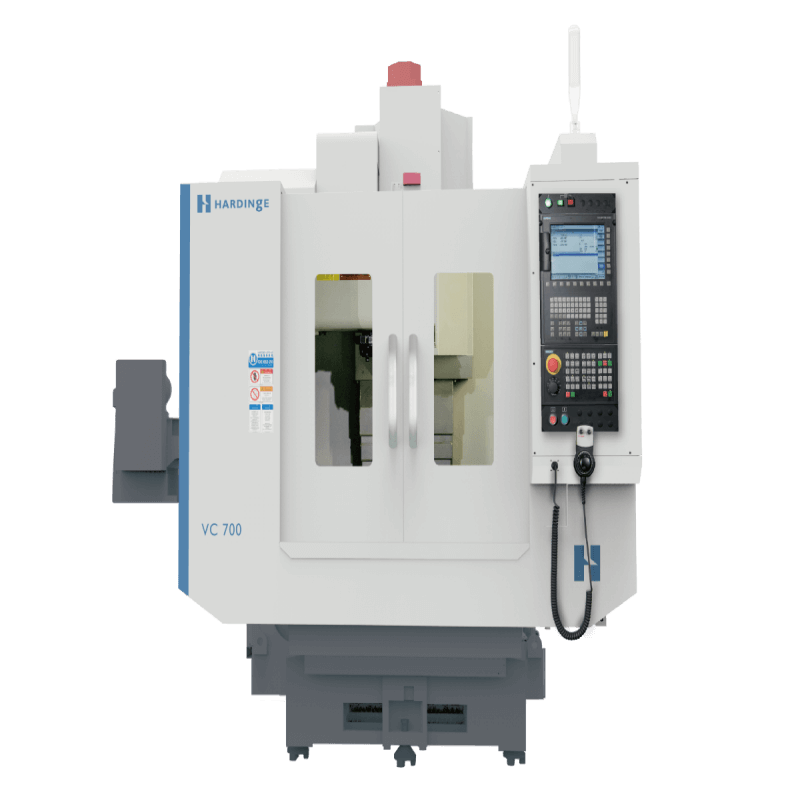

HARDINGE VC700은 정밀 가공 세계에서 확실한 솔루션으로 서서 현대 제조 요구에 맞게 맞춤형 미국 엔지니어링 우수성의 유산을 구체화합니다.이 정밀 VMC는 소형 발자국에서 특별한 정확도, 견고한 刚성 및 놀라운 운영 효율성을 제공하기 위해 신중하게 설계되었습니다. 항공우주, 의료 및 정밀 광학과 같은 산업 전반에서 복잡한 부품에 대한 타협없는 품질을 요구하는 기계장 및 제조 시설을 위해 설계되었습니다.VC700은 단순한 기계가 아닙니다.그것은 모든 구성 요소, 기초 주조에서 고속 스핀들까지, 고량 생산과 복잡한, 일회 구성 요소 모두를 위한 우수한 표면 끝, 단단한 포용력 및 장기 신뢰성을 보장하여 조화에 작동하기 위해 최적화되는 통합 시스템입니다.
1 제품 개요 및 핵심 기술 철학
HARDINGE VC700은 시간을 통해 테스트된 기계적 원칙과 고급 제조 기술의 완벽한 시너지를 나타내는 고성능 수직 가공 센터입니다.VC 시리즈에 대한 하딩의 디자인 철학은 "적절한 크기의"기계를 만드는 데 중심을 두고 있으며, 관대한 작업 envelope와 공간을 절약하는 실제 존재 사이의 최적의 균형을 제공합니다.VC700은 정밀 절단을 위한 안정적이고 진동 감소 환경을 제공하기 위해 만들어졌으며, 마이크론 수준의 정밀도로 강철, 이국적인 합금 및 엔지니어링 플라스틱을 가공하는 데 중요한 요구 사항입니다.Fanuc 0i MF Plus 또는 Siemens 828D와 같은 산업을 선도하는 CNC 제어와 통합되어 모든 고가치 가공 작업을 위한 다양하고 지능적인 중심부입니다.
2 깊은 기술 사양 및 성능 지표
HARDINGE VMC의 기능은 엄격한 기술 사양에 의해 명확하게 정의됩니다.기계는 X 축에서 720 mm, Y 축에서 410 mm 및 Z 축에서 430 mm의 실질적인 축 여행을 특징으로 다양한 작업 입방을 제공합니다.작업 테이블은 800 mm에서 400 mm를 측정하고 300 kg의 상당한 부하 용량을 위해 등급되어 있으며, 다양한 부품 크기와 장착물을 수용합니다.어떤 정밀도 VMC에 대한 중요한 차이점은 그 정확성이며, VC700은 ISO 230-2와 같은 국제 표준에 대해 검증된 모든 선형 축에 걸쳐 ≤0.008 mm의 인상적인 위치 정확성과 ≤0.004 mm의 반복성으로 교정됩니다. 정밀도의 이 수준은 복잡한 기하학과 단단한 포용력 특징이 일관적으로 부분 후 부분을 보장합니다.
3 중요한 설계 특징과 건설 요소
3.1 타협하지 않는 구조적 강도와 열 안정성
VC700의 성능의 기초는 침대와 열을 위한 고품질의 회색 철 주조입니다.이 재료는 절단 힘으로부터 진동 에너지를 흡수하는 우수한 내재적 인 이 이 더 나은 표면 마무리와 연장 된 도구 수명으로 인해 선택됩니다.구조 설계는 유한 요소 분석 (FEA)을 사용하여 기하학을 최적화하여 다양한 작동 하중에서 최대 경고성과 열 안정성을 보장합니다.이 견고한 기반은 VC700이 고속 마무리처럼 효과적으로 무거운 밀링을 수행할 수 있도록 합니다.
3.2 고성능 모션 및 가이드 시스템
정밀한 모션은 고품질의 부품과 직접 드라이브 디자인의 조합을 통해 달성됩니다.세 개의 선형 축 (X, Y, Z)은 직경 32 mm C3 등급 정밀 볼 나사에 직접 연결된 서보모터에 의해 전원을 제공됩니다.이 직접 커플링은 반응을 제거하고 매우 반응적인 움직임을 제공합니다.안내를 위해 VC700은 THK와 같은 유명한 제조업체로부터 고급 선형 롤러 방법을 사용하여 높은 부하 용량과 특별한 부드러운 움직임을 제공합니다.이 조합은 빠르고 정확한 위치 및 긴 유지 보수 없는 서비스 수명을 보장합니다.
3.4 고급 스핀들 및 공구 기술
VC700의 중심에는 강력하고 정밀하게 균형을 잡은 스핀들이 있습니다.표준 구성은 12,000 rpm, BBT40 (Big Plus®) 유형으로, 벨트 드라이브의 비효율성과 잠재적 인 진동을 제거하는 모터화 된 직접 드라이브 시스템입니다.BBT40 이중 접촉 테이퍼 시스템은 테이퍼와 얼굴 모두의 스핀들과 공구 보유자가 인터페이스하는 주요 특징으로, 엄청난 강도와 공구 보유 보안을 개선합니다.이 시스템은 가공 안정성을 크게 향상시키고, 더 높은 금속 제거 비율을 허용하고, Z 축 반복성을 개선합니다.자동 블로우 오프 시스템은 각 도구 변경 전에 스핀들 테이퍼를 청소하여 오염물질이 도구 좌석 정확도에 영향을 미치지 않습니다.
3.5 통합 자동화 및 안전 시스템
중단되지 않는 작동을 위해 설계된 VC700은 20 스테이션 용량을 가진 신뢰할 수 있는 팔 유형 자동 도구 교환기 (ATC)로 표준으로 제공됩니다.이를 통해 수동 개입없이 복잡한 가공 사이클에 다양한 도구 리퍼토리를 사용할 수 있습니다.운영자 안전은 기계가 주기에 있을 때 접근을 방지하는 하드 와이어드 잠금 메커니즘을 가진 연결된 안전 문을 특징으로 가장 중요합니다. 안전한 작업 환경을 보장합니다.
4 운영 이점과 실제 응용 프로그램 이점
HARDINGE VC700의 신중한 엔지니어링은 최종 사용자에게 직접적이고 실질적인 이익을 제공합니다.이 기계의 특별한 강도와 열 안정성은 알루미늄과 스테인리스에서 고온 합금까지 다양한 재료를 처리할 수 있는 독특한 능력을 제공합니다.이것은 Hardinge VMC를 다양한 작업에 직면하는 작업장 용 이상적인 단일 플랫폼 솔루션으로 만듭니다. 고속 스핀들과 빠른 트라버스 속도는 비 절단 시간을 최소화하여 더 짧은 사이클 시간과 더 높은 처리량으로 이어집니다.또한 VC700 설계의 입증된 신뢰성과 낮은 유지 보수 요구 사항은 기계의 가동 시간을 극대화하고 투자 수익을 높이고 기계의 수명주기 동안 총 소유 비용을 줄입니다.
5 다양한 응용 시나리오 및 산업 솔루션
VC700의 다양성은 많은 하이테크 분야에서 귀중한 자산으로 만듭니다.의료 기기 산업에서 높은 정밀도와 반복성은 복잡한 수술 기기 부품, 정형 임플란트 및 진단 장비 부품을 제조하는 데 필수적입니다.항공우주 부문은 VC700을 사용하여 연료 시스템, 액추에이터 및 항공전자 하우징에 대한 견고하고 신뢰할 수 있는 부품을 생산합니다.또한, 기계는 우수한 표면 마무리를 달성하는 능력이 수동 또또또한 또또한 주입 금형과 다이 캐스트 다이 산업에 완벽하게 적합하며, 주입 금형과 다이 캐스트 다이에 대한 시장 출시 시간을 가속화합니다.
확장된 관점: 정밀 VMC 기술의 전략적 가치
HARDINGE VC700과 같은 기계에 투자하는 것은 제조업체의 기능, 명성 및 결과에 영향을 미치는 전략적 결정입니다.
현대 디지털 공장에서 정밀 VMC의 역할
정밀 VMC는 더 이상 자동화의 고립된 섬이 아닙니다.VC700과 같은 기계는 디지털 제조 생태계에 원활하게 통합되도록 설계되었습니다.이더넷과 USB와 같은 표준 연결 옵션을 사용하여 VC700은 실시간 성능 분석과 예측 유지 보수 스케줄링을 가능하게 하는 전역 모니터링 시스템에 쉽게 운영 데이터를 제공할 수 있습니다.이 연결성은 기계가 장기간 동안 감독 없이 작동할 수 있으며 자산 이용량을 극적으로 증가시키는 조명 이 이 이 없는 제조 셀을 구축하는 첫 번째 단계입니다.
정보를 갖춘 선택: 주요 선택 기준
수직 가공 센터를 평가할 때 기본 사양을 넘는 여러 가지 요인을 고려해야합니다.스핀들 기술 (BT vs.BBT)은 달성 가능한 부품 품질과 가공 효율성과 직접적인 상관성이 있습니다.기계의 구조와 선형 모션 구성 요소의 품질은 장기 정확성과 내구성의 주요 지표입니다.서비스 가능성, 기술 지원에 대한 액세스 및 교육의 가용성도 수년 동안 최고 성능을 유지하는 데 매우 중요합니다.HARDINGE VC700은 글로벌 서비스 네트워크와 지속적인 건설 기계에 대한 명성으로 지원되어 이러한 모든 측면에서 높은 점수를 얻습니다.
자주 묻는 질문(FAQ)
Hardinge VC700은 어떤 특정 산업에 가장 적합합합니까?
VC700은 정밀도, 신뢰성 및 우수한 표면 마무리가 중요한 산업에 매우 적합합니다.이것은 임플란트 및 수술 도구를 위한 의료 및 치과 부문, 중요한 부품을 위한 항공우주 산업, 프로토타이핑 및 고성능 부품을 위한 자동차 부문, 안정성과 정확성이 마무리 시간을 줄이는 금형 및 다이 산업을 포함합니다.
BBT40 스핀들 시스템은 표준 BT40과 어떻게 다르며 왜 중요합니까?
BBT40 시스템은 이중 접촉 디자인입니다.표준 BT40 도구 홀더는 테이퍼 표면에서만 스핀들과 접촉하지만, BBT40 홀더는 테이퍼와 스핀들 표면에 동시에 접촉합니다.이것은 훨씬 더 단단한 연결을 만들어, 무거운 절단과 진동을 감소시키는 동안 도구의 회전을 최소화합니다.그 결과는 더 공격적인 절단을 수행하고, 더 나은 표면 마무리를 달성하고, 특히 Z 축 밀링 작업에서 도구 수명과 차원 일관성을 크게 향상시킬 수 있는 능력입니다.
VC700의 유명한 장기 정확성에 기여하는 주요 요인은 무엇입니까?
여러 엔지니어링 기능은 정밀성의 장수명을 보장하기 위해 협력합니다.고품질의 회색 철 주조물의 사용은 내재적인 진동 감소와 열 안정성을 제공합니다.사전 긴장된 C3 등급 볼 나사와 고정밀 선형 가이드는 마모를 저항하고 정렬을 유지합니다.또한 직접 구동 스핀들과 BBT40 도구 시스템은 잠재적 인 오류 원인을 최소화합니다.마지막으로, Hardinge의 엄격한 교정 및 테스트 절차는 공장에서 기계가 유지하기 위해 만들어진 정확성에 대한 높은 기본선을 설정했습니다.
VC700은 자동화된 제조 셀에 통합될 수 있습니까?
분명히VC700은 자동화에 대한 훌륭한 후보입니다.그것의 견고한 구조와 열 안정성은 긴, 감독되지 않은 주기에 적합합니다.표준 ATC는 팔레트 풀 시스템으로 보완되거나 연속적인 생산을 위해 로봇 로더와 통합될 수 있습니다.기계의 CNC 시스템은 외부 자동화 장비와의 통신을 위한 표준 인터페이스를 제공하여 생산 능력을 확장하고자 하는 가게들에게 유연하고 미래에 대한 투자를 제공합니다.
