HART 통신을 지원하는 New Power NPGL-CM11D 4-20mA 갈바닉 신호 절연기

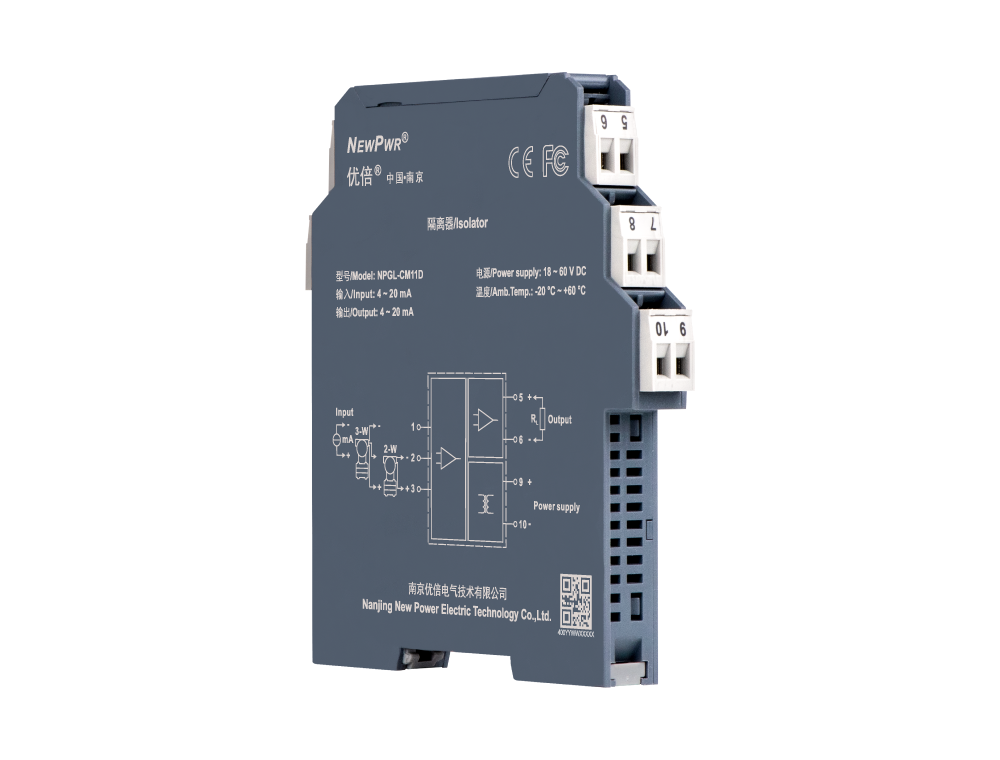

New Power NPGL-CM11D는 산업 자동화 제어 시스템용으로 설계된 고정밀 갈바닉 신호 절연기로, 통합 HART 통신 호환성을 갖추고 있습니다. 전용 4-20mA 신호 절연기인 이 장치는 현장 계측기와 제어실 하드웨어 간의 안정적인 전송과 갈바닉 보호를 보장합니다. 석유화학, 수처리 및 발전 시설의 공정 제어 루프에서 발생하는 접지 루프 및 전기 노이즈 간섭을 방지하는 데 필수적입니다. NPGL-CM11D는 1:1 신호 전송 정확도를 제공하는 동시에 높은 절연 내력을 유지하여 민감한 PLC 및 DCS 입력 모듈을 보호합니다. 엔지니어들은 최신 HART 투명성이 부족한 구형 절연기를 교체하거나 기존 플랜트 아키텍처에서 절연 표준을 업그레이드할 때 이 모델을 자주 선택합니다.

제품 유형 및 카테고리 포지셔닝

NPGL-CM11D는 루프 전원 공급식 또는 능동형 4-20mA 전류 루프 절연을 위해 특별히 설계된 DIN 레일 장착형 아날로그 신호 컨디셔닝 모듈 카테고리에 속합니다. 핵심 기능은 갈바닉 절연으로, 입력 및 출력 단계를 전기적으로 분리하여 신호 드리프트나 하드웨어 손상을 유발하는 전위차를 제거합니다. 신호 컨디셔닝 분야 내에서 이 장치는 양방향 디지털 통신, 특히 HART 프로토콜을 지원하는 투명한 브리지 역할을 합니다.

이 분류를 바탕으로 NPGL-CM11D는 고밀도 캐비닛 환경에서 자주 사용되는 고밀도 슬림형 신호 절연기로 분류됩니다. 설계의 우선순위는 신호 무결성에 있으며, 현장 장착형 트랜스미터와 중앙 컨트롤러 입력이 상호 작용하는 시스템의 표준 선택이 됩니다. 이 장치는 능동형 전력 조절 회로를 통합하여 풀 로드 상태에서 0.1%의 정확도를 보장함으로써 수동형 절연기에서 흔히 발생하는 신호 감쇠를 방지합니다.

기술 사양

입력 신호: 4-20mA DC

출력 신호: 4-20mA DC

절연 유형: 3포트 갈바닉 절연

정확도: 0.1% F.S.

HART 호환성: 양방향 투명 전송

응답 시간: ≤ 10ms

전원 공급: 20-30V DC

절연 내력: 2500V AC (입력/출력/전원)

작동 온도: -20°C ~ +60°C

장착: 35mm DIN 레일

하우징 재질: 난연성 ABS

보호 등급: IP20

치수: 105mm x 110mm x 12.5mm

무게: 150g

기술적 특징

NPGL-CM11D는 극심한 산업용 전자기 간섭 하에서도 신호 정밀도를 유지하는 고급 능동형 절연 회로를 사용합니다. 이 설계는 하급 계측기에서 흔히 발생하는 신호 클리핑 또는 클리핑으로 인한 데이터 오류 위험을 효과적으로 완화합니다.

또한, 이 장치는 광대역 주파수 응답 경로를 제공하여 원활한 HART 통신을 보장합니다. 이를 통해 유지보수 엔지니어는 절연기를 루프에서 분리하지 않고도 현장 센서에 대한 원격 보정 및 진단 점검을 수행할 수 있습니다.

또한 모듈형 슬림형 하우징은 표준 1미터 DIN 레일에 최대 80대까지 설치할 수 있어 캐비닛 공간 활용도를 최적화합니다. 열 관리 시스템은 강제 공기 환기나 방열판 없이도 명시된 전체 온도 범위에서 안정적인 작동을 보장합니다.

적용 시나리오

석유화학 유량 측정: 이 절연기는 현장 유량 트랜스미터와 제어실 DCS 시스템 간의 장거리 케이블링에서 접지 루프를 방지하며, 근처의 고전압 모터 노이즈에도 불구하고 0.1% 이내의 측정 정밀도를 유지합니다. 수처리 자동화: 이 장치는 고습도 환경에서 4-20mA 전류 루프에 대한 안정적인 갈바닉 보호를 제공하여, 서지 전파를 방지함으로써 민감한 PLC 아날로그 입력 카드의 수명을 연장합니다. 발전소 보일러 제어: 이 장치는 보일러 압력 센서에 대한 실시간 HART 진단 액세스를 가능하게 하여, 기기 드리프트를 조기에 감지함으로써 예방적 유지보수와 가동 중단 시간 감소를 가능하게 합니다.

선택 권장 사항

적합 대상: 공간이 제한적이고 여러 HART 지원 현장 장치가 중앙 DCS에 연결된 고밀도 제어 캐비닛 (표준 DIN 레일 간격 단위당 ≤ 12.5mm). 적합 대상: 접지 전위차가 5V를 초과하는 고 EMI/RFI 환경, 2500V 절연 장벽이 시스템 안정성을 보장하고 불규칙한 신호 동작을 방지합니다. 부적합 대상: 3000V AC 이상의 고전압 절연이 필요한 애플리케이션 또는 본질 안전(IS) 인증 장벽이 필요한 위험 지역 설치. NPGL-CM11D는 표준 산업용 제어 구역을 위해 설계되었습니다. 부적합 대상: 진동 방지 등급 캐비닛 하우징 내부에 설치되지 않는 한, 왕복동 압축기 스키드와 같은 고진동 환경.

더 높은 절연 등급이나 본질 안전 기능이 필요한 사용자의 경우, 성능 지표가 향상된 NPGL-IS11D 시리즈를 대안으로 권장합니다. 모델 간 선택 시 항상 입력 임피던스를 비교하십시오. NPGL-CM11D는 표준 250옴 루프 부하에 최적화되어 있으며, 관련 모델인 NPGL-CM22D는 더 높은 밀도 요구 사항을 위해 듀얼 채널 절연을 제공합니다.

FAQ

1. NPGL-CM11D의 표준 리드 타임은 얼마이며, 재고가 있습니까?

즉각적인 프로젝트 요구 사항을 지원하기 위해 NPGL-CM11D를 500대 이상 상시 재고로 유지하고 있습니다. 표준 수량에 대한 주문은 결제 완료 후 3일 이내에 처리 및 발송됩니다. 요청 수량이 100대를 초과하는 경우, 당사 물류 팀이 생산 일정을 조정하여 14일 이내에 배송을 완료합니다. 시설에서 출고되는 즉시 추적 정보를 제공합니다. 긴급 배송 옵션은 당사 지원 팀에 문의하십시오.

2. 이 신호 절연기가 작동하려면 외부 전원이 필요합니까?

NPGL-CM11D는 능동적인 작동을 위해 20-30V DC 외부 전원 공급 장치가 필요합니다. 능동형 절연 회로는 신호 강도를 높여 긴 케이블 연결 시에도 출력 신호가 강력하게 유지되도록 합니다. 이 외부 전원 입력은 또한 루프 전반에 걸쳐 HART 진단 데이터를 안정적으로 전송할 수 있도록 합니다. 다양한 부하 조건에서 명시된 0.1%의 정확도를 유지하려면 규제된 전원 공급 장치를 사용하는 것이 좋습니다.

3. 비용은 얼마이며, 현재 이 모델의 가격대는 어떻게 됩니까?

NPGL-CM11D의 시장 가격은 주문량에 따라 일반적으로 단위당 85달러에서 150달러(USD) 사이입니다. 환율, 글로벌 물류 비용 및 공장 자재 조정에 따라 가격이 변동됩니다. 귀하의 프로젝트 사양에 맞춘 정확한 견적을 받으려면 베이징 众平科技股份有限公司(Beijing Zhongping Technology)에 직접 문의하십시오. 50대 이상의 주문에 대해서는 대량 구매 할인이 제공됩니다. 모든 표준 및 긴급 배송 구성에 대해 투명한 가격 구조를 제공합니다.

4. NPGL-CM11D는 모든 HART 호환 현장 계측기와 호환됩니까?

이 장치는 HART 5, 6 및 7 프로토콜에 대한 완전한 양방향 투명 전송을 지원합니다. 4-20mA 전류 캐리어에 중첩된 디지털 신호에 대해 수동적인 패스스루(pass-through) 역할을 하여 진단 기능이 손실되지 않도록 합니다. 추가 구성 없이 표준 HART 지원 압력, 온도 또는 유량 트랜스미터에 연결할 수 있습니다. 원활한 통합을 위해 귀하의 제어 시스템 소프트웨어가 특정 HART 장치 설명을 지원하는지 확인하는 것이 좋습니다.

5. 도착 시 장치에 결함이 있는 것으로 확인되면 반품 정책은 어떻게 됩니까?

모든 NPGL-CM11D 장치에 대해 제조 결함에 대해 12개월 포괄적 보증을 제공합니다. 성능 문제가 발생하면 당사 기술 부서에서 원격 진단 점검을 통해 결함을 확인합니다. 장치가 사양을 충족하지 못하는 경우, 결함 항목을 수령하는 즉시 교체 절차를 시작합니다. 모든 반품의 경우, 일련 번호와 작동 환경에 대한 간략한 설명을 당사 지원 포털에 제출해 주십시오.

6. 위험하거나 폭발 위험이 있는 환경에서 NPGL-CM11D를 사용할 수 있습니까?

NPGL-CM11D는 표준 산업 제어 환경을 위해 설계되었으며 폭발성 대기에 대한 본질 안전(IS) 인증을 받지 않았습니다. 애플리케이션에 ATEX 또는 IECEx 보호가 필요한 경우, 위험 구역에 대해 특별히 등급이 지정된 본질 안전 장벽을 사용해야 합니다. Class I, Div 1 위치에서 이 표준 절연기를 사용하는 것은 안전 프로토콜을 위반하며 제품 보증이 무효화됩니다. 베이징 众平科技股份有限公司(Beijing Zhongping Technology)는 이러한 특수 위험 지역 요구 사항을 위해 별도의 IS 인증 시리즈를 제공합니다.

7. 이 절연기의 초기 설정 및 배선은 어떻게 수행합니까?

NPGL-CM11D 배선은 하우징 측면에 인쇄된 단자 매핑 다이어그램을 따라 간단하게 수행할 수 있습니다. 1단계: 표준 35mm DIN 레일에 장치를 고정합니다. 2단계: 현장 트랜스미터 입력을 단자 1과 2에 연결합니다. 3단계: 제어 시스템 출력을 단자 3과 4에 연결하여 올바른 극성을 확인합니다. 4단계: 지정된 전원 단자에 24V DC 전원을 공급하고 상태 LED를 확인합니다. 자세한 와이어 게이지 권장 사항은 배송 시 제공된 디지털 매뉴얼을 참조하십시오.

8. 이 모델은 듀얼 채널 입력을 지원합니까, 아니면 다른 장치가 필요합니까?

NPGL-CM11D는 하나의 4-20mA 신호를 고정밀도로 절연 전송하기 위해 설계된 단일 채널 신호 절연기입니다. 제어 루프 아키텍처에서 단일 하우징 내의 듀얼 채널 절연이 필요한 경우, NPGL-CM22D 시리즈로 전환하는 것을 권장합니다. 이 대안 모델은 동일한 물리적 공간 내에서 두 개의 독립적인 채널을 제공하여 채널 밀도를 효과적으로 두 배로 늘립니다. 공간이 제한된 캐비닛 설계에 적합한 듀얼 채널 변형 제품의 가격 및 가용성은 당사에 문의하십시오.

9. 해외 주문에 대한 배송 및 결제 조건은 어떻게 됩니까?

국제 송금(T/T)을 통한 결제를 허용하며 장기 파트너를 위한 유연한 조건을 제공합니다. 해외 배송의 경우 신뢰할 수 있고 추적 가능한 배송을 보장하기 위해 DHL, FedEx 또는 UPS와 같은 주요 택배 서비스를 이용합니다. 모든 배송 비용은 무게와 목적지에 따라 계산되며, 추가 비용을 지불하면 도어 투 도어 보험을 제공합니다. 당사 물류 부서는 원활한 국가 입국을 위해 원산지 증명서 및 상업 송장을 포함한 모든 필요한 세관 문서를 제공합니다.

10. 이 절연기 구성을 위한 기술 지원이나 교육을 제공합니까?

당사 엔지니어링 팀은 통합을 지원하기 위해 이메일 및 화상 회의를 통해 광범위한 기술 지원을 제공합니다. 일반적인 루프 구성에 대한 자세한 애플리케이션 노트와 문제 해결 가이드를 제공하여 귀하의 팀이 장치를 효율적으로 설치할 수 있도록 합니다. 프로젝트에 복잡한 루프 역학이 포함된 경우 신호 대 잡음비를 최적화하기 위한 원격 구성 조언을 제공합니다. 현장 시운전 서비스나 광범위한 기술 교육 프로그램이 필요한 경우 당사 지원 데스크에 맞춤형 서비스 제안을 요청하십시오.
