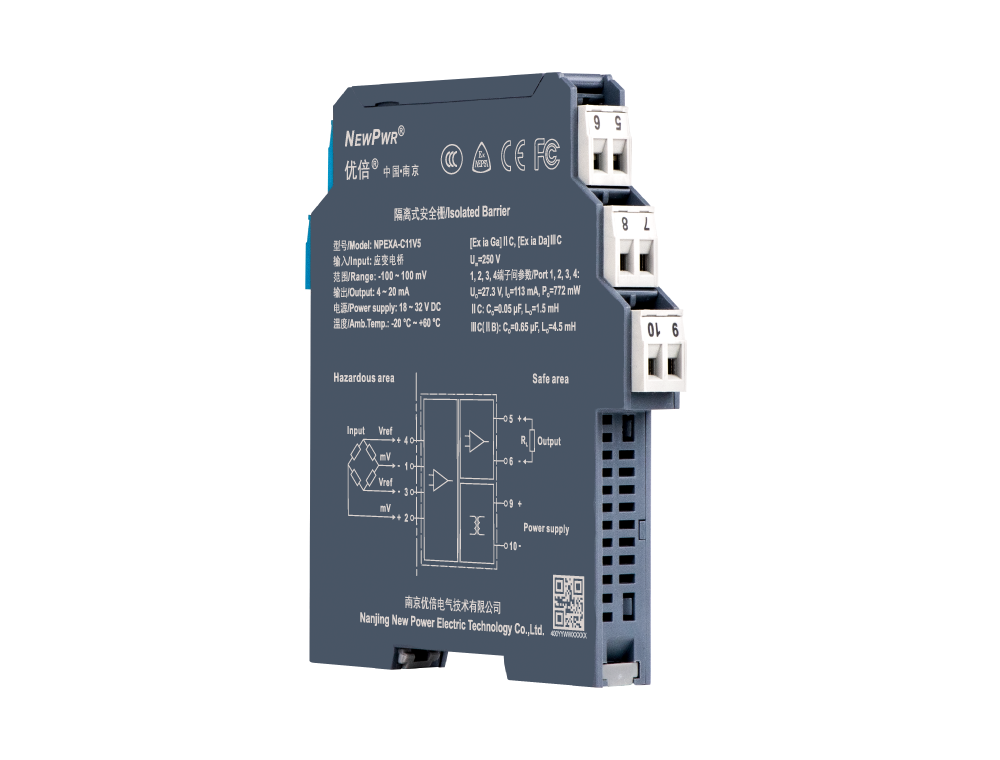

New Power NPEXA-C11V5는 위험 환경에서 로드셀 브리지 신호 전송을 위해 특별히 설계된 산업용 안전 배리어입니다. 이 절연 안전 배리어는 제어실 장비와 현장 계측기 사이에서 전달되는 전기 에너지를 제한하여 본질 안전을 보장하는 핵심 인터페이스 장치 역할을 합니다. 엔지니어들은 이 모델을 사용하여 폭발성 분위기에서의 점화를 방지하며, 공정 자동화를 위한 엄격한 안전 표준을 충족합니다. NPEXA-C11V5는 스트레인 게이지 브리지에 대해 높은 신호 무결성을 유지하며, 측정 회로를 잠재적인 고전압 결함으로부터 효과적으로 격리합니다. 이 장치는 신뢰할 수 있는 신호 절연이 필수적인 석유 화학, 광업 및 고정밀 계량 시스템의 유지 보수 요구 사항을 관리하는 기술자들에게 중요한 구성 요소입니다.
제품 유형 및 카테고리 포지셔닝
NPEXA-C11V5는 절연 안전 배리어 카테고리에 속하며, 브리지 회로 로드셀 애플리케이션을 위해 특별히 설계되었습니다. 이러한 장치는 현장 측의 위험 영역 신호를 비위험 영역 모니터링 장비로부터 분리하는 본질 안전 인터페이스로 기능합니다. 퓨즈 보호에 의존하는 제너(zener) 배리어와 달리, 이 갈바닉 절연 유형은 고신뢰성 안전 접지의 필요성을 제거합니다.
이 분류를 바탕으로 NPEXA-C11V5는 산업용 전자 제품 내에서 특수 세그먼트를 차지합니다. 이 제품은 매우 안정적인 여자 전압과 정밀한 mV 단위의 신호 증폭이 필요한 브리지형 센서를 특별히 지원합니다. 이 장치는 일반적으로 설치 밀도를 최적화하기 위해 제어 캐비닛 내의 표준 DIN 레일에 장착됩니다. 이는 자동화된 생산 환경에서 물리적 측정 계층과 PLC/DCS 시스템 사이의 가교 역할을 합니다.
기술 사양
브랜드: New Power.
모델: NPEXA-C11V5.
애플리케이션: 로드셀 브리지 회로.
입력 신호: 스트레인 게이지/브리지형 센서.
여자 전압: 5 VDC ~ 10 VDC (선택 가능).
절연 유형: 갈바닉 절연.
채널 구성: 단일 채널.
응답 시간: ≤ 20 ms.
정확도: ± 0.1% F.S.
작동 온도: -20 °C ~ +60 °C.
보관 온도: -40 °C ~ +80 °C.
장착: 35 mm DIN 레일.
보호 등급: IP20.
하우징 재질: 난연성 폴리아미드.
인증 표준: IECEx, ATEX.
기술적 하이라이트
NPEXA-C11V5의 설계는 고정밀 신호 전송과 강력한 갈바닉 절연을 우선시합니다. 능동 절연 기술을 활용함으로써, 이 모듈은 산업 환경에서 브리지 회로 측정 시 흔히 발생하는 공통 모드 노이즈를 효과적으로 제거합니다.
또한, 이 장치는 고급 여자 전압 조절 시스템을 통합하고 있습니다. 이 회로는 입력 전원 공급 장치가 변동하더라도 로드셀이 일정한 전압을 수신하도록 보장하여 측정 안정성을 유지합니다. 서지 보호 기능의 통합은 과도 전압 스파이크가 민감한 하위 PLC 입력이나 로드셀 자체를 손상시키는 것을 방지합니다.
애플리케이션 시나리오
석유 화학 계량 시스템: 24시간당 0.05% 미만의 신호 안정성 편차로 폭발 위험 구역에서 연속적인 질량 유량 측정을 가능하게 합니다. 이 배리어는 가스가 채워진 환경에서 전기 아크 발생을 방지하여 화학 처리 중 작업자의 안전을 보장합니다. 자동화된 사일로 재고 관리: 대량 자재 저장 탱크에 대한 실시간 로드 모니터링을 가능하게 하여 수동 측정 오류를 최대 15%까지 줄입니다. 이 구현은 신호 저하 없이 최대 500미터의 케이블 거리까지 일관된 데이터 전송을 제공합니다. 고정밀 포장 라인: 20ms 미만의 응답 시간이 필요한 생산 환경에서 신속한 중량 검증을 지원합니다. 갈바닉 절연은 중앙 제어 장치를 현장 측의 전기 간섭으로부터 보호하여 일관된 제품 배치 품질을 보장합니다.
선택 권장 사항
적합한 애플리케이션: 신호 반복성이 중요한 고정밀 배치 시스템(브리지 저항 ≥ 350 Ω, 여자 전류 ≤ 50 mA, 환경 온도 안정성 ±5 °C 이내). NPEXA-C11V5는 낮은 열 드리프트 특성으로 인해 이 분야에서 탁월합니다. 부적합한 애플리케이션: 진동 수준이 5G를 초과하거나 직사광선 노출로 인해 내부 부품 온도가 70 °C 이상으로 상승하는 극한 환경에서의 대형 구조물 응력 테스트. 고진동 시나리오의 경우, 표준 DIN 레일 배리어 대신 특수 충격 방지 인클로저가 필요합니다. 시리즈 비교: 2채널 모니터링 또는 중복 브리지 입력이 필요한 애플리케이션의 경우, NPEXA-C22V5 시리즈 검토를 제안합니다. NPEXA-C11V5는 단일 브리지 감도에 최적화되어 있는 반면, C22V5 버전은 배리어 레벨에서 이중 로드셀 합산을 위한 통합 로직을 제공합니다.
자주 묻는 질문(FAQ)
1. NPEXA-C11V5의 무게와 치수는 어떻게 되며, 표준 캐비닛과 호환됩니까?
NPEXA-C11V5는 110mm x 12.5mm x 115mm이며 무게는 약 150그램입니다. 12.5mm의 슬림한 폭으로 표준 35mm DIN 레일에 고밀도 설치가 가능합니다. 적절한 방열을 위해 장치 사이에 최소 10mm의 간격을 유지하는 것을 권장합니다. 이 설계는 전 세계 제조 현장에서 사용되는 표준 산업용 제어 패널과 완벽한 호환성을 보장합니다.
2. 이 장치의 리드 타임은 어떻게 되며, 재고가 있습니까?
당사는 고객에게 신속한 공급을 보장하기 위해 NPEXA-C11V5의 재고를 상시 유지하고 있습니다. 표준 주문은 결제 확인 후 3영업일 이내에 발송됩니다. 50단위를 초과하는 대량 주문의 경우, 당사 물류 팀이 10~15영업일의 배송 일정을 조정합니다. 북경 众平科技股份有限公司(Beijing Zhongping Technology)는 프로젝트 마감 기한을 맞추기 위해 국제 택배를 통한 효율적인 배송을 우선시합니다.
3. 가격은 얼마이며, 결제 조건은 어떻게 됩니까?
이 모델의 가격은 주문량과 배송지에 따라 단위당 180~330달러(USD) 범위입니다. 가격은 환율, 관세 및 공장 조정으로 인해 변동될 수 있습니다. 운임을 포함한 정확한 품목별 견적을 원하시면 북경 众平科技股份有限公司(Beijing Zhongping Technology)로 직접 문의하십시오. 당사는 전신환(Wire Transfer) 및 주요 신용카드를 결제 수단으로 허용하며, 일반적으로 상품 발송 전 전액 결제를 원칙으로 합니다.
4. 위험 구역에 NPEXA-C11V5를 설치하기 위한 특정 절차가 있습니까?
설치 시 배리어를 비위험 구역 또는 적절한 등급의 방폭 인클로저 내부에 장착해야 합니다. 1단계: 장치를 35mm DIN 레일에 고정합니다. 2단계: 현장 측 로드셀 전선을 본질 안전 단자에 연결합니다. 3단계: 안전 영역 측을 PLC 인터페이스에 연결합니다. 당사는 모든 구매 시 지역 전기 안전 규정 준수를 보장하기 위해 상세한 기술 매뉴얼을 제공합니다.
5. NPEXA-C11V5는 보증이 제공되며, 반품 정책은 어떻게 됩니까?
당사는 자재 및 제조상의 결함에 대해 12개월 제조사 보증을 제공합니다. 정상적인 작동 조건에서 장치가 고장 날 경우, 당사 지원 팀이 문제 해결 절차를 안내해 드립니다. 하드웨어가 결함으로 확인되면 무료로 교체품을 제공합니다. 결함과 관련 없는 반품의 경우, 수령 후 14일 이내에 반품 승인을 위해 당사에 문의하십시오.
6. 이 배리어를 표준이 아닌 로드셀 브리지 저항과 함께 사용할 수 있습니까?
NPEXA-C11V5는 표준 350Ω ~ 1000Ω 브리지 저항에 대해 공장 교정되어 있습니다. 이 범위 내에서 최적으로 작동하여 여자 전압이 안정적이고 정확하게 유지되도록 합니다. 귀하의 특정 센서가 이 범위를 벗어나는 경우, 당사 기술 지원 팀이 임피던스 불일치를 평가할 수 있습니다. 그러한 경우, 추가 비용으로 맞춤형 임피던스 매칭 부품을 제공할 수 있습니다.
7. 신호 변동이 발생할 경우 어떤 기술 지원을 받을 수 있습니까?
당사 기술 지원 부서는 신호 간섭의 원인을 격리하기 위한 진단 지원을 제공합니다. 1단계: 일련번호와 출력 판독값 스크린샷을 제출하십시오. 2단계: 당사 엔지니어가 브리지 여자 안정성 및 접지 구성을 분석합니다. 3단계: 문제의 원인이 케이블 차폐 또는 접지 루프에서 발생하는지 확인하기 위한 진단 가이드를 제공합니다. 이 서비스는 모든 검증된 고객에게 추가 비용 없이 포함되어 있습니다.
8. 가격에 필요한 단자대와 액세서리가 포함되어 있습니까?
각 NPEXA-C11V5 장치는 표준 현장 배선에 필요한 플러그형 나사 단자 커넥터와 함께 배송됩니다. 이 단자대는 위험 측과 비위험 측을 구별하기 위해 색상으로 구분되어 있습니다. 설치를 위해 추가 커넥터 세트나 특수 차폐 케이블 글랜드가 필요한 경우, 이러한 품목은 추가 비용으로 구매할 수 있습니다. 주문을 완료할 때 전체 자재 명세서(BOM)를 요청하십시오.
9. 이 안전 배리어에 대한 특정 유지 보수 요구 사항이 있습니까?
이 장치는 고체 구조와 고등급 포팅 화합물로 인해 유지 보수가 필요 없는 장치로 설계되었습니다. 단자가 조여져 있고 산화 또는 먼지 축적이 없는지 확인하기 위해 12개월마다 육안 검사를 수행하는 것을 권장합니다. 제품 수명 동안 내부 교정은 필요하지 않습니다. 상태 LED가 결함을 나타내는 경우, 지원 팀에 문의하기 전에 입력 전압 레벨을 확인하십시오.
10. 국제 주문에 대해 어떤 배송 옵션을 사용할 수 있습니까?
당사는 주문의 긴급성과 규모에 따라 항공 화물, 해상 화물 및 택배 서비스를 제공합니다. 당사 팀은 원산지 증명서 및 규정 준수 선언문을 포함하여 필요한 모든 수출 문서를 처리합니다. 신속한 배송을 위해 당사는 신뢰할 수 있는 글로벌 운송 업체와 제휴하여 5~7영업일 이내에 제품을 배송합니다. 귀하의 위치에 가장 비용 효율적인 배송 방법을 논의하려면 당사 물류 부서에 문의하십시오.
