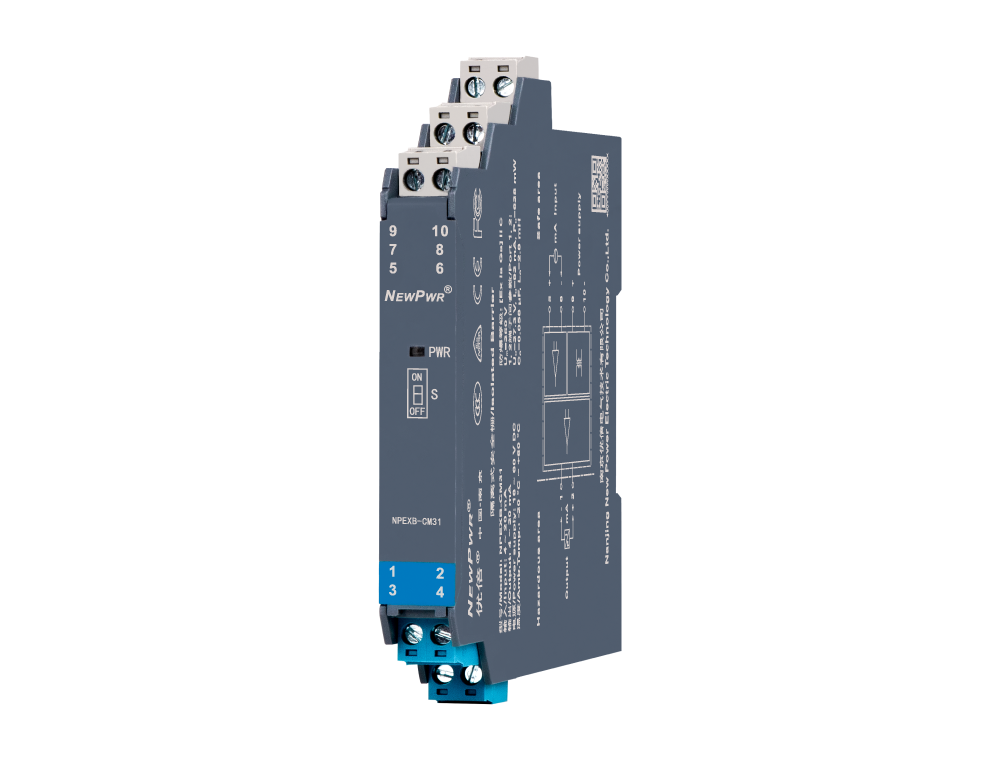

New Power NPEXB-CM31 HART 본질 안전 방벽 루프 리피터(HART Intrinsic Safety Barrier Loop Repeater)

New Power NPEXB-CM31은 정밀하게 설계된 HART 본질 안전 배리어 루프 리피터로, 고위험 산업용 신호 격리 및 전송을 위해 설계되었습니다. 중요한 본질 안전 배리어 루프 리피터로서, 이 장치는 위험 지역의 계측기와 제어실 시스템 간의 갈바닉 격리(galvanic isolation)를 보장하여 폭발성 대기에서의 에너지 스파이크를 효과적으로 방지합니다. 산업 엔지니어들은 석유화학, 해양 석유 플랫폼 및 천연가스 처리 시설 전반에 NPEXB-CM31을 배치하여 4-20mA 제어 루프의 신호 무결성을 유지합니다. 제조업체 사양에 따라, 이 제품은 최소한의 지연 시간으로 고정밀 신호 변환을 제공하며, 자동화된 공정 제어 시스템에서 루프 안정성 및 안전 규정 준수를 위한 일반적인 유지보수 요구 사항을 해결합니다.

제품 유형 및 카테고리 포지셔닝

NPEXB-CM31은 안전 계장 시스템(SIS)을 위해 설계된 능동형 신호 격리 배리어 카테고리에 속합니다. 이 장치들은 잠재적인 폭발 환경에 위치한 센서로 전달되는 전기 에너지를 가연성 물질을 점화할 수 없는 수준으로 제한함으로써 작동합니다. 이 특정 리피터 모델은 브리지 역할을 하여, 루프 전원이 조절 및 격리되도록 보장하는 동시에 HART 호환 계측기를 위한 양방향 통신을 허용합니다.

이러한 분류를 바탕으로, NPEXB-CM31은 현장 센서와 PLC/DCS 입력 모듈 사이의 중간 장치로 위치합니다. 이 장치는 전원 공급 장치 격리기이자 신호 리피터로서의 역할을 하며, 장거리 산업용 케이블링에서 흔히 발생하는 공통 모드 노이즈 간섭을 방지합니다. 수동형 배리어와 달리, 이 능동형 장치는 장거리에서도 신호 강도를 유지하여 전송 중 HART 디지털 신호가 감쇠되지 않도록 합니다.

기술 사양

입력 신호: 4-20 mA HART

출력 신호: 4-20 mA HART

격리 전압: 2500 V AC

전원 공급 전압: 20-30 V DC

응답 시간: ≤ 10 ms

정밀도: ± 0.1% F.S.

작동 온도: -20°C ~ +60°C

보관 온도: -40°C ~ +80°C

습도: 5% ~ 95% RH (비응축)

보호 등급: IP20

장착 유형: 35 mm DIN 레일

단자 유형: 나사식 단자 (분리형)

방폭 보호: Ex ia IIC T4 Ga

기술적 특징

NPEXB-CM31은 고급 갈바닉 격리 회로를 통해 탁월한 신뢰성을 달성합니다. 입력, 출력 및 전원 공급 단계를 완전히 분리함으로써, 이 장치는 데이터 정확도를 저해하는 전기 서지와 접지 루프를 효과적으로 억제합니다.

또한, 이 장치는 양방향 HART 통신 투명성을 지원합니다. 유지보수 팀은 4-20mA 공정 신호를 방해하지 않고 현장 계측기에 대한 원격 진단을 수행할 수 있습니다. 이 기능은 복잡한 공정 루프에서 현장 보정 및 구성 업데이트에 필요한 시간을 획기적으로 줄여줍니다.

더불어, 모듈식 설계는 밀집된 제어 캐비닛 내에서 신속한 설치 및 교체를 용이하게 합니다. 이 장치는 고밀도 DIN 레일 장착을 위해 특별히 설계되었으며, 열 성능 저하 없이 측면으로 나란히 배치할 수 있습니다. 이러한 열 관리는 제한적이고 고온인 환경에서도 일관된 성능을 보장합니다.

적용 시나리오

정유소 압력 모니터링: 이 장치는 Zone 0 위험 지역에서 압력 트랜스미터 신호의 무결성을 보장하며, 근처의 대형 펌프로 인한 전자기 간섭으로 발생하는 신호 드리프트를 방지합니다. 해양 유량 측정: 안정적인 루프 공급을 유지함으로써, 리피터는 해양 전력 분배 네트워크에 내재된 전압 변동에도 유량 데이터가 정확하게 유지되도록 합니다. 화학 반응기 레벨 제어: 민감한 레벨 센서 루프를 주 제어 시스템으로부터 격리하여, 고정밀 배치 처리에서 채널 간 전기 간섭을 방지하는 안전 버퍼를 제공합니다. 가스 파이프라인 분배: 이 장치는 장거리 케이블 구간에서 원활한 HART 프로토콜 통합을 허용하여, 엄격하게 규정을 준수하는 위험 지역 보호를 유지하면서 파이프라인 상태를 원격으로 모니터링할 수 있게 합니다.

선택 권장 사항

적합한 적용 환경: 격리가 필요한 복잡한 접지 시스템을 갖춘 액체 저장 탱크와 같이 신호 정확도가 중요한 고간섭 공정 자동화 환경에 권장됩니다. 루프 전류가 4 mA ~ 20 mA 사이이고 루프 임피던스 부하 용량이 최대 500 Ohms일 때 최적으로 작동합니다. 부적합한 적용 환경: 내부 제한 회로가 과열을 방지하기 위해 안전 차단을 트리거하므로 전류 소모가 30 mA를 초과하는 고전력 구동 회로에는 권장되지 않습니다. 또한 2차 방폭 인클로저에 수용되지 않는 한 IP20 요구 사항을 초과하는 환경에는 부적합합니다. 모델 비교: NPEXB-CM31은 표준 HART 리피터에 최적화되어 있지만, 2채널 격리가 필요한 고객은 단일 하우징에 두 개의 독립적인 채널을 제공하는 NPEXB-CM32 시리즈를 고려해야 합니다. 더 간단한 비-HART 애플리케이션의 경우, NPEXB-S10 시리즈는 프로토콜 투명성의 오버헤드 없이 기본적인 신호 변환을 제공합니다.

FAQ

1. NPEXB-CM31의 표준 리드 타임은 얼마이며, 재고가 있습니까?

저희는 긴급한 유지보수 요구 사항을 충족하기 위해 표준 NPEXB-CM31 장치의 즉시 출고 가능한 재고를 유지하고 있습니다. 10대 미만의 소량 주문의 경우, 일반적으로 결제 완료 후 3 영업일 이내에 창고에서 발송합니다. 50대를 초과하는 대규모 프로젝트 요구 사항은 보정 및 테스트를 위해 약 2~3주의 리드 타임이 필요합니다. 베이징 众平科技股份有限公司(Beijing Zhongping Technology)의 물류 부서는 국제 택배 업체와 협력하여 전 세계 배송을 위한 신속한 운송 시간을 보장합니다. 귀하의 특정 지리적 위치에 따른 정확한 배송 견적은 지원 팀에 문의하십시오.

2. NPEXB-CM31은 구성 또는 HART 신호 통과를 위해 특정 소프트웨어가 필요합니까?

NPEXB-CM31은 투명한 통과 장치로 작동하며 표준 작동을 위해 독점 소프트웨어나 내부 구성이 필요하지 않습니다. 4-20mA 전류 루프에 중첩된 HART 신호를 간섭 없이 자동으로 감지하고 전송합니다. 기존 핸드헬드 통신기나 자산 관리 시스템이 현장 계측기에서 사용하는 HART 프로토콜 버전을 지원하는지만 확인하면 됩니다. 당사의 기술 문서에는 장치를 기존 루프 아키텍처에 통합하기 위한 명확한 배선도가 제공됩니다. 최종 시운전 전에 현장 계측기 프로토콜 호환성을 확인하는 것을 권장합니다.

3. NPEXB-CM31을 대량으로 구매할 때 비용은 얼마입니까?

NPEXB-CM31의 현재 시장 가격은 구매량에 따라 유닛당 180달러에서 330달러 사이입니다. 대규모 산업 업그레이드를 지원하기 위해 20대 이상 주문 시 단계별 할인을 제공합니다. 가격은 환율, 관세 및 공장 조정으로 인해 변동될 수 있습니다. 배송 및 잠재적인 대량 인센티브가 포함된 정확하고 항목화된 견적을 원하시면 베이징 众平科技股份有限公司(Beijing Zhongping Technology)에 직접 문의하십시오. 30일 동안 유효한 공식 견적을 제공하여 내부 조달 승인을 처리할 충분한 시간을 보장합니다.

4. 보증 정책은 어떻게 되며, 결함이 있는 장치에 대한 반품 절차는 어떻게 시작합니까?

당사는 배송일로부터 모든 제조 결함을 보장하는 12개월 보증을 제공합니다. 오작동이 발생하면, 먼저 원격 진단 지원을 위해 일련 번호와 오류에 대한 간략한 설명을 기술 팀에 제출해야 합니다. 하드웨어 결함으로 확인되면 귀하의 배송에 대한 반품 승인(RMA) 번호를 발행합니다. 당사 팀은 귀하의 시설에서 가동 중지 시간을 최소화하기 위해 결함 장치 교체를 최우선으로 처리합니다. 잘못된 배선이나 지정된 작동 매개변수를 초과하는 조건에 노출되어 발생한 손상은 보증 대상이 아님을 유의하십시오.

5. DIN 레일 접지와 관련하여 NPEXB-CM31에 대한 특정 설치 요구 사항이 있습니까?

올바른 DIN 레일 접지는 NPEXB-CM31의 전자기 호환성 및 안전 성능에 필수적입니다. 시스템 접지 지점에 안전하게 연결된 고품질의 부식 방지 35 mm DIN 레일을 사용하는 것을 권장합니다. 장치 케이스가 레일과 직접 금속 접촉을 하여 효과적인 공통 모드 노이즈 억제를 촉진하도록 하십시오. 레일이 도색된 경우, 저임피던스 연결을 달성하기 위해 장착 지점의 코팅을 제거해야 합니다. 적절한 접지는 고전압 서지 이벤트 중에 갈바닉 격리가 안정적으로 유지되도록 합니다.

6. 이 배리어의 국제 주문에 허용되는 결제 조건은 무엇입니까?

주요 산업 계약의 경우 전신환(T/T) 및 검증된 상업 신용장을 통한 결제를 허용합니다. 초기 샘플이나 소량 주문의 경우, 처리 시간을 단축하기 위해 안전한 온라인 결제 게이트웨이도 수용합니다. 일반적으로 배송을 시작하기 위해 특정 금액 미만의 주문에 대해서는 100% 선결제를 요구합니다. 재무 부서에서는 프로포마 인보이스(Pro-forma invoice)가 완료되면 SWIFT/IBAN 코드를 포함한 모든 필요한 은행 정보를 제공합니다. 모든 거래 수수료는 구매자가 부담해야 하며, 별도의 합의가 없는 한 달러(USD)로 결제해야 합니다.

7. 이 모델은 HART 5 및 HART 7 프로토콜 버전을 모두 지원합니까?

NPEXB-CM31은 HART 5 및 HART 7 통신 표준 모두와 완전히 호환됩니다. 장치가 디지털 신호에 대한 수동적 물리 계층 리피터로 기능하기 때문에 프로토콜 데이터 패킷을 해석하거나 수정하지 않습니다. 이러한 범용 호환성을 통해 동일한 제어 루프 내의 다양한 세대의 현장 계측기 전반에 걸쳐 동일한 배리어를 사용할 수 있습니다. 이러한 프로토콜 버전 간에 전환하기 위해 내부 스위치나 점퍼를 조정할 필요가 없습니다. 당사의 설계는 구현된 HART 버전에 관계없이 디지털 통신 속도와 무결성이 영향을 받지 않도록 보장합니다.

8. NPEXB-CM31을 고온 환경에서 사용할 수 있습니까?

이 장치는 -20°C ~ +60°C 범위의 주변 온도에서 안정적으로 작동하도록 정격화되어 있습니다. 제어 캐비닛의 온도가 상한치에 근접하면, 열 축적을 방지하기 위해 적절한 환기 또는 강제 공기 냉각 장치가 있는지 확인하십시오. 전원 변압기나 대형 접촉기(contactor)와 같이 열을 발생시키는 부품 바로 위에 장치를 장착하지 마십시오. 최적의 공기 흐름을 유지하기 위해 캐비닛을 최대 용량으로 채우는 경우 유닛 사이에 최소 10 mm의 간격을 두는 것을 제안합니다. 지정된 온도 범위를 벗어나 작동하면 내부 부품이 저하되고 보증이 무효화됩니다.

9. 구매 전에 제 특정 루프 설계에 대한 기술 상담을 받을 수 있습니까?

당사는 모든 잠재 고객이 특정 루프 설계 요구 사항에 대해 당사 엔지니어링 팀과 상담할 것을 권장합니다. 루프 임피던스 값, 신호 범위 및 위험 지역 분류를 제공해주시면 귀하의 설치에 대한 NPEXB-CM31의 적합성을 확인할 수 있습니다. 이러한 사전 조치는 신호 불일치를 방지하고 배리어가 기존 인프라 내에서 올바르게 작동하도록 보장합니다. 상세한 평가를 받으려면 지원 이메일로 루프 다이어그램이나 사양을 보내주십시오. 프로젝트 일정을 정상적으로 진행할 수 있도록 모든 기술 문의에 24시간 이내에 답변하는 것을 목표로 합니다.

10. 본질 안전 등급에 대한 준수 인증서를 제공합니까?

NPEXB-CM31의 모든 유닛은 적합성 선언서(Declaration of Conformity) 및 관련 방폭 인증 문서 사본과 함께 배송됩니다. 이러한 문서는 장치가 위험 지역 설치에 필요한 Ex ia IIC T4 Ga 표준을 충족함을 증명합니다. 품질 관리 부서는 모든 장치가 당사 제품 데이터 시트에 약속된 안전 벤치마크에 부합하도록 각 배치에 대해 엄격한 테스트를 수행합니다. 현지 규제 감사나 시설 안전 검사를 위해 이러한 인증서의 실물 사본이 필요한 경우, 주문 과정 중에 요청해 주십시오.
