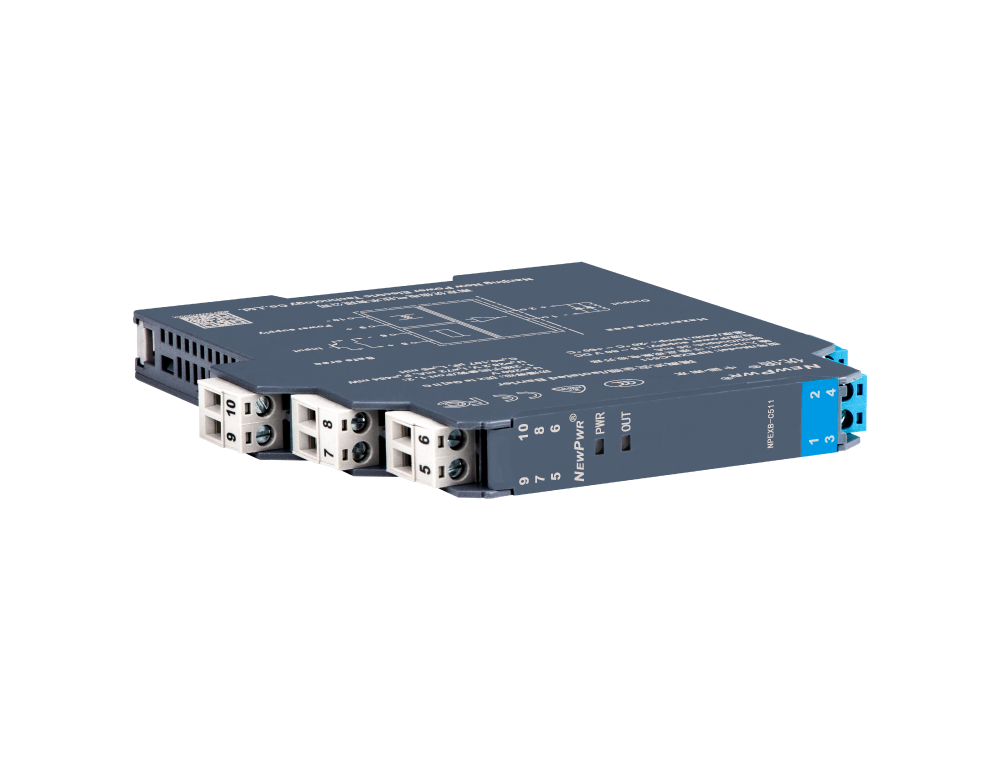

디지털 신호용 New Power NPEXB-C511 갈바닉 절연 안전 장벽

New Power NPEXB-C511은 위험한 산업 환경에서 안전한 신호 전송을 촉진하도록 설계된 고정밀 본질 안전 방벽 릴레이입니다. 이 장치는 중요한 갈바닉 절연 방벽으로서 현장 측 센서와 제어 측 계측 장비 사이의 전기적 분리를 보장하여 고에너지 오류의 확산을 방지합니다. 엔지니어링 팀은 자동화 제조 시스템, 석유 화학 처리 공장 및 해양 석유 플랫폼 내에서 이 구성 요소를 활용하여 엄격한 방폭 안전 표준을 준수하면서 신호 무결성을 유지합니다. NPEXB-C511은 20ms 미만의 응답 시간으로 디지털 입력을 일관되게 처리하여 PLC 및 DCS 구성을 위한 안정적인 인터페이스를 제공합니다. 시스템 통합업체는 잠재적 폭발성 분위기로 인해 엄격한 에너지 제한이 필요한 환경에서 전자기 간섭을 완화하고 운영 연속성을 보장하기 위해 이 모델을 선택합니다.

제품 유형 및 카테고리 포지셔닝

NPEXB-C511은 신호 조절 모듈 범주에 속하며, 특히 DIN 레일 장착형 본질 안전 방벽으로 기능합니다. 이 하드웨어 클래스는 비위험 구역 컨트롤러와 위험하고 잠재적으로 폭발 위험이 있는 구역에 위치한 현장 장치 사이의 중간 인터페이스 역할을 합니다. 이 모듈의 주요 기능은 안전 구역에서 위험 구역으로 전달되는 전압 및 전류와 같은 전기적 전력을 가연성 가스나 먼지를 발화시킬 수 없는 수준으로 제한하는 것입니다.

이 분류를 기반으로 NPEXB-C511은 디지털 신호 처리용으로 특별히 설계되었으며, 아날로그 전용 절연 또는 전력 분배 방벽과 구별됩니다. 주로 공정 제어를 위한 글로벌 산업 안전 지침을 준수하는 Ex-i(본질 안전) 보호 개념 내에서 작동합니다. 설계자는 캐비닛 레벨 계층 구조 내에 이 장치를 배치하여 디지털 I/O 모듈을 현장 스위치, 근접 센서 또는 솔레노이드 밸브로부터 분리합니다.

기술 사양

입력 신호: 디지털(스위치/근접 센서)

출력 신호: 릴레이 접점/솔리드 스테이트

채널 수: 1

공급 전압: 24 V DC (±10%)

소비 전력: < 1.5 W

갈바닉 절연: 입력/출력/전원

안전 무결성 레벨: IEC 61508 기준 SIL 2

위험 구역: Zone 0, 1, 2

작동 온도: -20 °C ~ +60 °C

보관 온도: -40 °C ~ +80 °C

보호 등급: IP20

장착 유형: 35 mm DIN 레일

응답 시간: < 20 ms

크기: 114 mm x 100 mm x 12 mm

무게: 150 g

기술적 하이라이트

NPEXB-C511은 고밀도 갈바닉 절연 회로를 통합하여 서로 다른 전원 도메인 간의 접지 루프 간섭을 제거합니다. 이 아키텍처는 제어 캐비닛과 현장 하드웨어 사이에 상당한 전위차가 있더라도 데이터 패킷 또는 스위치 상태가 정확하게 유지되도록 보장합니다.

또한, 이 장치는 저전력 소산 설계를 활용하여 밀집된 제어 패널 내부의 열 스트레스를 줄입니다. 작동 온도를 60°C 미만으로 유지함으로써 장치는 인접한 전자 장치의 수명을 연장하고 계측 랙에 대한 전반적인 냉각 요구 사항을 줄입니다.

나아가 상태 LED 표시등이 통합되어 유지보수 엔지니어가 배선을 분리하지 않고도 신속한 진단 검사를 수행할 수 있습니다. 이러한 표시등은 현재 신호 상태와 결함 상태를 반영하여 시스템 시운전 및 일상적인 서비스 주기 동안 문제 해결을 가속화합니다.

적용 시나리오

위험 화학물질 저장 모니터링

이 장치는 화학 탱크의 레벨 센서에 안정적인 인터페이스를 제공하여 본질 안전을 유지하면서 긴 케이블 거리에서도 신호 정확도를 보장합니다. 고주파 전기 노이즈를 필터링하여 오경보를 줄임으로써 안전 모니터링 시스템의 신뢰성을 향상시킵니다. 석유 화학 파이프라인 밸브 제어

이 장치는 고속 스위칭 펄스를 위험한 현장으로부터 분리하여 폭발성 분위기에서 솔레노이드 밸브의 정밀한 작동을 지원합니다. 이를 통해 밸브 응답 시간이 20ms 미만으로 유지되며, 이는 비상 정지 시퀀스 및 유량 조절에 필수적입니다. 해양 플랫폼 센서 통합

갈바닉 절연을 제공함으로써 이 모듈은 해상 낙뢰로 인한 잠재적 전압 서지가 중앙 제어 계측 장비에 도달하는 것을 방지합니다. 이러한 보호 수준은 극한의 기상 상황에서도 시스템 가동 시간을 보장하고 데이터 수집 체인의 무결성을 유지합니다.

선택 권장 사항

적합한 적용 분야: 공간이 제한되어 있고 전자기 간섭(EMI)이 만연한 고밀도 자동화 캐비닛 내의 디지털 센서 모니터링. 12mm 너비는 고밀도 장착을 가능하게 하며, 캐비닛 공간이 매우 중요한 50개 이상의 I/O 포인트가 있는 시스템에 이상적입니다. 부적합한 적용 분야: 모터 또는 대형 히터 뱅크에 대한 직접적인 고전력 부하 스위칭. 이 방벽은 신호 제어용으로만 설계되었습니다. 채널당 2A를 초과하는 전류를 구동하려고 시도하면 내부 릴레이 접점에 열 손상이 발생하여 2차 전력 릴레이 단계가 필요하게 됩니다. 비교 참조: 더 높은 채널 밀도 또는 다른 유형의 신호가 필요한 애플리케이션의 경우 NPEXB-C512 2채널 장치를 고려하십시오. NPEXB-C512는 유사한 폼 팩터 내에서 채널 용량을 두 배로 늘려 단일 채널 NPEXB-C511에 비해 소형 고밀도 설치에 선호되는 선택입니다.

FAQ

1. NPEXB-C511 장치의 현재 시장 가격은 얼마입니까?

이 모델의 현재 시장 가격은 장치당 $180에서 $330 USD 사이입니다. 환율, 관세 및 공장 조정으로 인해 가격이 변동될 수 있습니다. 귀하의 수량 요구 사항에 맞는 정확한 견적을 원하시면 Beijing Zhongping Technology(北京众平科技股份有限公司)에 직접 문의하십시오. 당사는 모든 고객을 위해 현재 시장 상황과 공급망 가용성을 반영한 가격을 보장합니다. 대량 주문의 경우 단계별 할인이 적용될 수 있습니다.

2. NPEXB-C511의 표준 리드 타임은 어떻게 되며, 재고가 있습니까?

당사는 결제 확인 후 3영업일 이내에 표준 주문을 발송할 수 있도록 전략적 재고 수준을 유지하고 있습니다. 50단위를 초과하는 대량 요청의 경우 당사 생산 팀에서 2주에서 4주의 배송 기간을 예약합니다. Beijing Zhongping Technology(北京众平科技股份有限公司)는 프로젝트 일정이 공급 지연으로 인해 영향을 받지 않도록 효율적인 물류를 우선시합니다. 긴급 배송이 필요한 경우 추가 비용으로 항공 화물 옵션을 제공합니다.

3. 이 장치를 구성하거나 진단하기 위해 특정 소프트웨어가 필요합니까?

NPEXB-C511은 표준 작동을 위해 외부 소프트웨어가 필요하지 않은 하드웨어 구성 장치입니다. 사용자는 현장 요구 사항에 따라 하우징 측면에 있는 통합 DIP 스위치를 조정하여 설정을 완료합니다. 당사 기술 팀은 다양한 입력 유형에 대한 올바른 스위치 위치를 설명하는 간소화된 구성 가이드를 제공합니다. 설정 중에 어려움이 발생하면 당사 지원 엔지니어가 원격 지원을 제공하여 설정을 확인합니다.

4. 이 방벽을 상당한 진동이 있는 환경에서 사용할 수 있습니까?

당사의 설계는 최대 2g의 진동 저항에 대한 산업 표준을 준수하여 표준 랙 장착 설치에 적합합니다. 당사는 중장비 구역에서 작동하는 동안 변위를 방지하기 위해 35mm DIN 레일 인터페이스용 강화 잠금 메커니즘을 사용합니다. 극심하고 지속적인 고주파 진동이 있는 환경의 경우 인클로저 내에 추가 댐핑 마운트를 사용하는 것이 좋습니다. 시설이 강한 진동에 직면한 경우 특정 기계적 통합 조언을 위해 당사 팀에 언제든지 문의하십시오.

5. 보증 기간과 장비 고장에 대한 정책은 무엇입니까?

당사는 정상적인 작동 조건에서 모든 제조 결함을 포함하는 24개월 제한 보증을 제공합니다. 오작동이 발생하면 제공된 일련번호를 기반으로 즉각적인 진단 검토를 시작합니다. 하드웨어 결함이 확인되면 48시간 이내에 택배를 통해 교체 장치를 발송합니다. 당사의 정책은 반환된 구성 요소에 대한 철저한 분석을 수행하는 동안 운영 가동 중지 시간을 최소화하도록 보장합니다.

6. NPEXB-C511은 기존 SIL 3 등급 제어 시스템과 호환됩니까?

NPEXB-C511은 SIL 2 애플리케이션용으로 등급이 지정되어 중간 안전 계층을 위한 강력한 구성 요소입니다. 더 큰 SIL 3 안전 루프의 일부로 설치할 수 있지만, 전체 안전 등급을 달성하려면 루프에 중복 방벽 또는 상위 레벨 로직 컨트롤러가 포함되어야 합니다. 누적된 요구 시 고장 확률(PFD)이 특정 현장 기준을 충족하는지 확인하려면 안전 설명서나 현장 엔지니어에게 문의하십시오. 요청 시 상세한 안전 특성 파일을 제공합니다.

7. 위험 구역 규정 준수를 위해 설치 과정을 어떻게 처리해야 합니까?

설치는 위험 구역에 대한 현지 전기 규정을 준수해야 하며, 특히 위험 구역과 안전 구역 배선이 물리적으로 분리되어 있는지 확인해야 합니다. 본질 안전 배선과 전력선 사이의 유도 결합을 방지하기 위해 별도의 케이블 트레이를 사용하십시오. 설치 현장의 특정 임피던스 요구 사항에 따라 방벽을 접지하는 것을 권장합니다. 당사 팀은 특정 구역 분류에 필요한 이격 거리를 자세히 설명하는 설치 체크리스트를 제공합니다.

8. 배송 조건과 국제 배송 기능은 무엇입니까?

당사는 전자 부품의 안전한 취급을 보장하기 위해 확립된 글로벌 물류 파트너를 통해 전 세계 배송을 제공합니다. 모든 배송에는 운송 중 습기 및 정전기 손상을 방지하기 위해 표준 보호 포장이 포함됩니다. 발송 즉시 추적 번호를 제공하여 주문 상태를 실시간으로 모니터링할 수 있습니다. 통관을 위해 당사 물류 부서에서는 원산지 증명서 및 규정 준수 진술서를 포함한 모든 필요한 문서를 준비합니다.

9. 비표준 인클로저를 위한 맞춤형 장착 솔루션을 제공할 수 있습니까?

당사는 주로 당사 장비의 업계 표준인 표준 35mm DIN 레일 장착을 지원합니다. 시설에 고유한 캐비닛 통합이 필요한 경우 추가 비용으로 대체 장착 패턴을 수용하는 어댑터 플레이트를 제공합니다. 당사 엔지니어링 부서에서 귀하의 인클로저 회로도를 검토하여 적절한 환기를 유지하는 설계 권장 사항을 제공할 수 있습니다. 타당성 평가를 위해 캐비닛 도면을 당사 지원 팀에 제출하십시오.

10. 기술 지원 또는 공장 교정 인증서에 대한 추가 비용이 있습니까?

이메일 및 전화를 통한 표준 기술 지원은 모든 구매 시 고객에게 추가 비용 없이 포함됩니다. 공식 공장 교정 인증서 또는 현장 시운전 방문이 필요한 경우 추가 비용으로 이러한 서비스를 제공합니다. 배송과 동시에 준비될 수 있도록 주문 시점에 이러한 문서를 요청하는 것이 좋습니다. 전문 인증 패키지 또는 연장된 기술 지원 계약에 관한 가격 정보는 당사에 문의하십시오.
